صفحه نمایش لمسی مادون قرمز BGA Rework Machine

صفحه نمایش لمسی مادون قرمز bga دستگاه بازسازی پیش نمایش سریع:

DH-A1L SMD REWORK MACHINE مجهز به عملکرد موقعیت یابی لیزری است و می تواند به سرعت روی تراشه BGA قرار گیرد.

و مادربرد. اگر به دنبال یک ایستگاه بازسازی bga برای تعمیر تلفن همراه هستید، به شما تبریک می گویم! پیدا کردی

کارخانه اصلی Dinghua، ممکن است بهترین مارک ایستگاه بازسازی bga در سراسر جهان باشد.



1. مشخصات



مشخصات
1	قدرت	4900W
2	بخاری بالا	هوای گرم 800 وات
3	بخاری پایین بخاری آهنی	هوای گرم 1200 وات، مادون قرمز 2800 وات 90w
4	منبع تغذیه	AC220V±10%50/60Hz
5	بعد	640*730*580 میلی متر
6	موقعیت یابی	شیار V، پشتیبانی PCB را می توان در هر جهت با فیکسچر جهانی خارجی تنظیم کرد
7	کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
8	دقت دما	± 2 درجه
9	اندازه PCB	حداکثر 500*400 میلی متر حداقل 22*22 میلی متر
10	تراشه BGA	2*{1}}*80 میلی‌متر
11	حداقل فاصله تراشه	0.15mm
12	سنسور دمای خارجی	1 (اختیاری)
13	وزن خالص	45 کیلوگرم



2. کاربرد ایستگاه دوباره کاری DH-A1L BGA

استفاده از برنامه برای ایستگاه های دوباره کاری BGA

ایستگاه های دوباره کاری BGA دارای چندین کاربرد مختلف در دنیای تعمیر و تغییر PCB هستند. در اینجا چند مورد از

رایج ترین برنامه ها

ارتقاء: ارتقاء یکی از رایج ترین دلایل برای دوباره کاری است. تکنسین ها ممکن است نیاز به تعویض قطعات یا اضافه کردن داشته باشند

قطعات ارتقا یافته به PCB

قطعات معیوب: PCB ها می توانند قطعات معیوب مختلفی داشته باشند که ممکن است نیاز به کار مجدد داشته باشند. به عنوان مثال، لنت ها ممکن است در طی آن آسیب ببینند

حذف BGA، هر تعدادی از قطعات ممکن است در اثر حرارت آسیب ببینند یا ممکن است تخلیه بیش از حد مفصل لحیم کاری وجود داشته باشد.

مونتاژ معیوب: طیف وسیعی از اشتباهات ممکن است در طول فرآیند دوباره کاری رخ دهد. به عنوان مثال، PCB ممکن است نادرست باشد

جهت گیری BGA یا نمایه حرارتی بازسازی شده BGA ضعیف. اگر چنین باشد، PCB احتمالاً باید تحت آزمایش قرار گیرد

کار مجدد بیشتر برای رسیدگی به مونتاژ معیوب.



3. چرا باید ایستگاه دوباره کاری DH-A1L BGA را انتخاب کنید؟





4. دانش مرتبط:

آرایه شبکه توپ (BGA) نوعی بسته بندی روی سطح (یک حامل تراشه) است که برای مدارهای مجتمع استفاده می شود. BGA

بسته ها برای نصب دائمی دستگاه هایی مانند ریزپردازنده ها استفاده می شوند. یک BGA می تواند اتصال بیشتری را فراهم کند

پین‌ها را می‌توان روی یک بسته دوگانه در خط یا تخت قرار داد. به جای آن می توان از تمام سطح زیرین دستگاه استفاده کرد

فقط محیط سرنخ ها نیز به طور متوسط ​​کوتاه تر از نوع فقط محیطی هستند که منجر به عملکرد بهتر می شود

در سرعت های بالا



لحیم کاری دستگاه های BGA نیاز به کنترل دقیق دارد و معمولاً توسط فرآیندهای خودکار انجام می شود. دستگاه های BGA مناسب نیستند

برای نصب سوکت

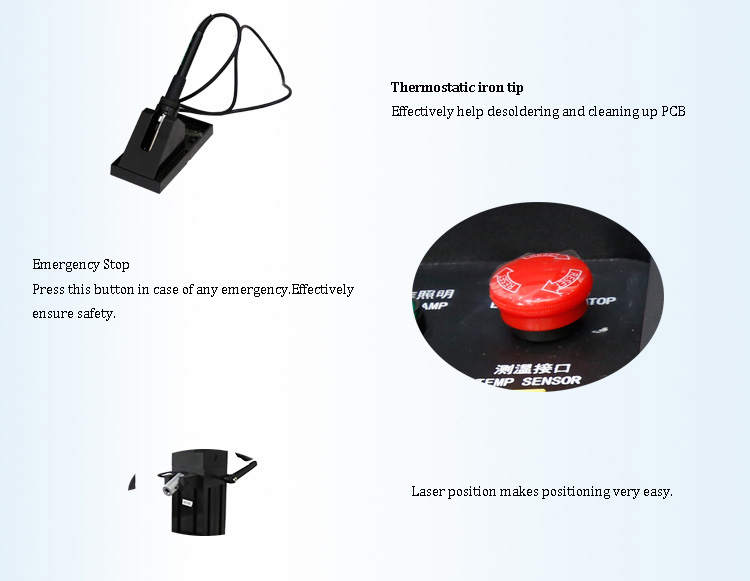

5. تصاویر دقیق از DH-A1L BGA REWORK STATION





6. بسته بندی و جزئیات تحویل DH-A1L BGA REWORK STATION







جزئیات تحویل DH-A1L BGA REWORK STATION

حمل و نقل:

1. ارسال ظرف 5 روز کاری پس از دریافت پرداخت انجام می شود.

2. حمل و نقل سریع توسط DHL، FedEX، TNT، UPS و راه های دیگر از جمله از طریق دریا یا هوا.







8. مورد مشابه

ایستگاه بازسازی bga

دستگاه تعمیر موبایل

ایستگاه بازسازی چیپست BGA تلفن همراه

ایستگاه بازسازی چیپست رایانه لوحی

ایستگاه بازسازی روتر

سیستم تعمیر چیپست لپ تاپ BGA

سیستم لحیم کاری تعمیر چیپست تلفن هوشمند BGA

تعمیر دستگاه لحیم کاری BGA

دستگاه جوش چیپست BGA

ایستگاه تعمیر BGA

ایستگاه لحیم کاری BGA





9. یادداشت ها

همانطور که تا به حال همه ما می دانیم، پلی استیشن 3 (PS3) می تواند از نور مخوف زرد مرگ (YLOD) رنج ببرد و ایکس باکس 360 می تواند با این مشکل مواجه شود.

حلقه قرمز مرگ (RROD) نامیده می شود. این به دلیل نقص سازنده هنگام ایجاد برد و عدم توجه به مقادیر زیاد گرما رخ می دهد.

هنگام بازی با سیستم برای مدت زمان طولانی ایجاد می شود.

به دلیل فشار گرما به GPU (تراشه گرافیکی که تمام تصاویر فانتزی بازی شما را کنترل می کند)، لحیم کاری که اتصالی بین تراشه و

تخته در نهایت شکست. با این استراحت، سیستم شما آن خطای ترسناک Blinking Light of Death را پرتاب می کند. Reball Method Repair - تعمیر reball یکسان است

روند به عنوان جریان مجدد، اما با چند مرحله دیگر. به جای اینکه فقط تراشه را گرم کنید و اجازه دهید لحیم کاری زیر ذوب شود، تراشه تا

نقطه ای که می توان آن را از روی تخته برداشت.

اکنون وقتی تراشه برداشته می شود، حدود 200+ نقطه لحیم کاری ریز وجود دارد که باید با یک آهن لحیم پاک شوند. اوه، و ناگفته نماند که باید

تخته را تمیز کنید زیرا حاوی 200+ نقطه لحیم باقی مانده از باقی مانده است. بعد از اینکه همه چیز تمیز شد، اکنون باید 200+ توپ های لحیم کاری کوچک را روی آن تراز کنید

تراشه با شابلون و پایه مخصوص. گفتن آن آسان است، اما انجام آن نه. این به تنهایی آزاردهنده ترین و وقت گیرترین قسمت یک گلوله به هنگام ریختن جرم است

مقادیری از توپ ها روی یک شابلون به این امید که هر یک از آن 200+ توپ ها به درستی روی تراشه قرار گیرند. پس از انجام این کار، باید شابلون را بردارید و آنجا

همیشه چند توپ از جای خود خارج می شوند که شما باید به دنبال آنها باشید.

پس از انجام این کار، تراشه به تنهایی باید تا جایی گرم شود که توپ‌های 200+ روی تراشه ذوب شوند و در آنجا بمانند. پس از آن صبر کنید تا خنک شود. سپس، شما

آن را دوباره روی برد قرار دهید و دوباره گرم کنید تا تراشه روی مادربرد ذوب شود. و اکنون شما یک سیستم reballed دارید! گاهی اوقات ممکن است بسیار خسته کننده باشد اگر

حتی یک توپ هم نادرست بود.
