BGA Rework Station اتوماتیک

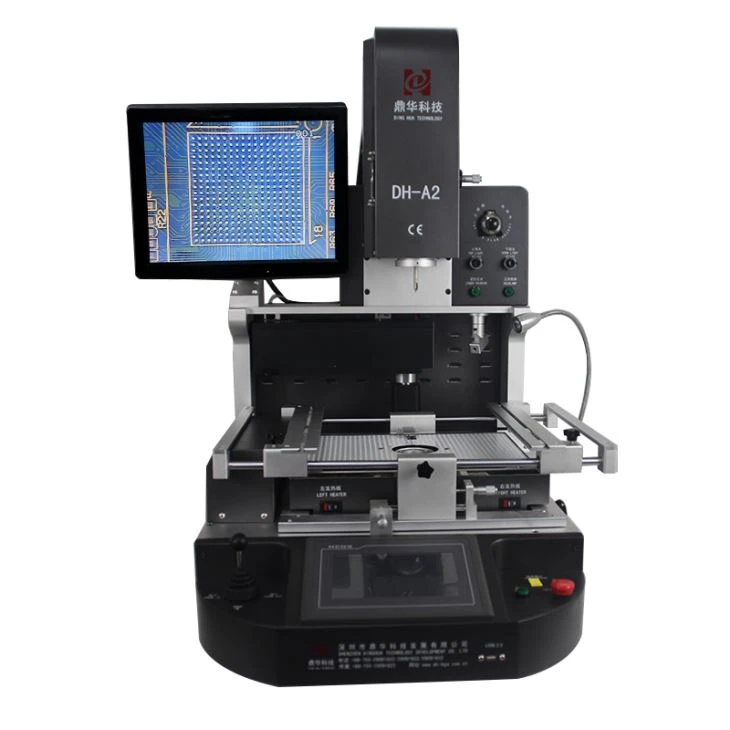

ایستگاه بازسازی خودکار DH-A2 BGA

اصطلاح "BGA Rework Station Automatic" به ماشین خودکاری اطلاق می شود که برای کار مجدد یا

تعمیر پکیج های Ball Grid Array (BGA). بسته های BGA به طور گسترده در الکترونیک، به ویژه در صنعت استفاده می شود

مونتاژ بردهای مدار چاپی (PCB). ماشین های BGA Rework Station اتوماتیک برای کنترل طراحی شده اند

فرآیند ظریف و دقیق حذف و جایگزینی BGA بر روی PCB بدون آسیب رساندن به قطعات

یا هیئت مدیره این ماشین‌ها معمولاً از گرمایش مادون قرمز و مکانیسم‌های تراز دقیق برای اطمینان استفاده می‌کنند

که BGA ها به درستی قرار گرفته و روی برد لحیم شوند. جنبه اتوماسیون ماشین می سازد

این فرآیند در مقایسه با کار مجدد دستی سریعتر، کارآمدتر و کمتر مستعد خطا است.

اجزای عملکردی ایستگاه مجدد کاری BGA اتوماتیک

1. کاربرد لیزر موقعیت یابی DHA2 BGA ایستگاه دوباره کاری

با انواع مادربردها یا PCBA کار کنید.

لحیم کاری، reball، لحیم کاری انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP،

تراشه PBGA، CPGA، LED.

2.ویژگی های محصول ازتراز نوری DHA2 BGA Rework Station

3.مشخصات DHA2 BGA Rework Station

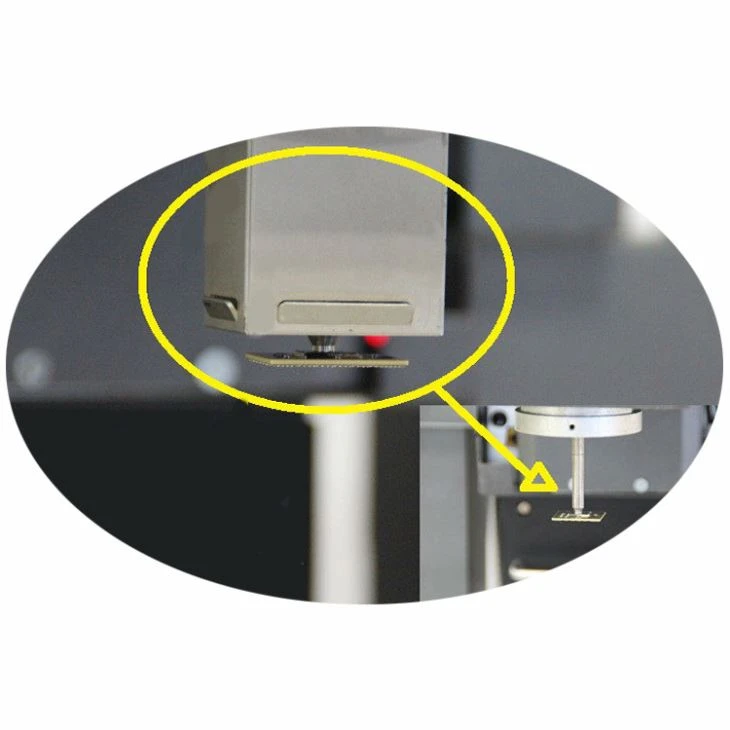

4.جزئیات مکان یابی لیزری DHA2 BGA Rework Station

5. چرا ما را انتخاب کنیدDHA2 BGA Rework Station Split Vision?

1). دقت و دقت: ویژگی split vision تراز دقیق BGA را در مدار چاپی فراهم می کند.

برد (PCB) در طول فرآیند دوباره کاری، حصول اطمینان از یک نتیجه موفقیت آمیز.

2) استفاده آسان: DHA2 BGA Rework Station Split Vision به گونه ای طراحی شده است که کاربر پسند و بصری کار کند.

و آن را برای تکنسین های تمام سطوح مهارت ایده آل می کند.

3) فرآیند خودکار: اتوماسیون فرآیند دوباره کاری خطر خطای انسانی را از بین می برد و باعث می شود

فرآیند کارآمدتر و سازگارتر است.

4) نتایج با کیفیت بالا: هم ترازی دقیق دستگاه، گرمایش مادون قرمز، و قابلیت‌های بازسازی هوای گرم منجر به

اتصالات BGA با کیفیت و قابل اعتماد.

5) مقرون به صرفه: سرمایه گذاری در یک ایستگاه دوباره کاری BGA می تواند در دراز مدت در زمان و هزینه صرفه جویی کند، زیرا نیاز را کاهش می دهد.

برای دوباره کاری دستی و کارایی فرآیند را افزایش می دهد.

6.گواهینامهایستگاه دوباره کاری خودکار DHA2 BGA

گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت،

Dinghua دارای گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT است.

7. بسته بندی و حمل و نقلDHA2 BGA Rework Station با دوربین CCD

8. حمل و نقل برایایستگاه بازسازی لیزری DHA2 BGA با تراز نوری

DHL/TNT/FEDEX. اگر شرایط حمل و نقل دیگری می خواهید، لطفاً به ما بگویید. ما از شما حمایت خواهیم کرد.

9. شرایط پرداخت

انتقال بانکی، Western Union، کارت اعتباری.

لطفاً اگر به پشتیبانی دیگری نیاز دارید به ما بگویید.

10. نحوه کار مجدد DH-A2 BGA Station آثار?

11. دانش استفاده از ایستگاه بازسازی DH-A2 BGA بسته به مدل خاص متفاوت خواهد بود.

و سازنده، اما در اینجا یک طرح کلی از مراحل مربوطه آورده شده است:

1.) آماده سازی: همه ابزارها و مواد لازم را جمع آوری کنید، مانند PCB با BGA که باید

دوباره کار شده، یک BGA جدید، خمیر لحیم کاری، و یک آهن لحیم کاری. PCB و BGA جدید را تمیز کنید تا پاک شود

بیش از هر گونه آلودگی

2.) تراز: BGA را روی PCB با مکانیزم تراز دقیق دستگاه تراز کنید،

مطمئن شوید که در موقعیت صحیح قرار دارد.

3.) گرمایش: از مکانیسم گرمایش مادون قرمز برای گرم کردن BGA تا دمای مورد نیاز استفاده کنید. این w-

کمک می کند که BGA انعطاف پذیرتر شود و حذف آن آسان تر شود.

4.) حذف: از تفنگ هوای داغ بالا و پایین استفاده کنید تا به آرامی BGA قدیمی را از PCB خارج کنید. مواظب باشید این کار را نکنید

به PCB یا قطعات اطراف آسیب برساند.

5.) تمیز کردن: ناحیه روی PCB را که در آن BGA جدید قرار می گیرد تمیز کنید تا هر گونه باقیمانده از آن پاک شود.

BGA قدیمی

6. )قرار دادن: خمیر لحیم کاری را روی لنت های روی PCB جایی که BGA جدید قرار می گیرد، بمالید. تراز کردن

BGA جدید با مکانیزم تراز دقیق و استفاده از تفنگ هوای گرم برای جریان دادن مجدد خمیر لحیم کاری

و BGA جدید را به طور ایمن به PCB وصل کنید.

7.)خنک کردن: اجازه دهید BGA جدید پس از لحیم کاری تا دمای اتاق خنک شود.
