دستگاه اپتیکال Ipad BGA Rework
دستگاه دوباره کاری ipad bga اپتیکال 1. پیش نمایش سریع: ایستگاه دوباره کاری Dinghua DH-A2E BGA به عملکردهای ایمنی برتر و حفاظت اضطراری برای مسائل ایمنی مجهز شده است. علاوه بر این، با طراحی چند کاره و خلاقانه، دستگاه Dinghua می تواند یک مرحله روموبینگ، نصب را انجام دهد. و لحیم کاری خوش آمدی...
شرح
دستگاه اپتیکال ipad bga rework
1. پیش نمایش سریع:
Dinghua DH-A2E BGA ایستگاه دوباره کاری مجهز به عملکردهای ایمنی برتر و حفاظت اضطراری برای
مشکل ایمنی. علاوه بر این، با طراحی چند کاره و خلاقانه، دستگاه Dinghua می تواند Romoving یک مرحله ای را انجام دهد،
نصب و لحیم کاری. خوش آمدید به بازدید از کارخانه ما و نگاه کردن.
1. مشخصات
مشخصات | ||
1 | حداکثر قدرت | 5300w |
2 | 3 عدد بخاری مستقل | هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات |
3 | ولتاژ | AC220 ± 10 ± 50/60 هرتز |
4 | قطعات الکتریکی | صفحه نمایش لمسی 7 اینچی به همراه ماژول کنترل دما هوشمند با دقت بالا به علاوه درایور موتور پلهای بهعلاوه PLC بهعلاوه نمایشگر LCD بهعلاوه سیستم CCD نوری با وضوح بالا به علاوه موقعیت یابی لیزری |
5 | کنترل دما | K-Sensor حلقه بسته به همراه جبران خودکار دما PID به اضافه ماژول دما، دما دقت در ± 2 درجه |
6 | موقعیت یابی PCB | V-groove به علاوه فیکسچر جهانی به همراه قفسه PCB متحرک |
7 | اندازه PCB قابل اجرا | حداکثر 370x410mm حداقل 22x22mm |
8 | اندازه BGA قابل اجرا | 2x2mm~80x80mm |
9 | ابعاد | 600x700x850mm (L*W*H) |
10 | وزن خالص | 70 کیلوگرم |
2.ویژگی های محصول و کاربرد ایستگاه دوباره کاری DH-A2E BGA
ویژگی های اصلی DH-A2E BGA Rework Station:
ویژگی های اصلی:
◆ سیستم ارگونومیک چند منظوره
① بخاری پایین را می توان بالا و پایین تنظیم کرد.
② اتخاذ انواع نازل های مغناطیسی بالا و پایین، با چرخش 360 درجه، آسان برای نصب و جایگزینی،
اندازه های سفارشی در دسترس هستند.
③ قفسه پشتیبانی PCB چند منظوره، می تواند در امتداد محور X، همراه با فیکسچر جهانی و براکت شیار V حرکت کند.
ket، مناسب برای انواع موقعیت یابی PCB.
◆ عملکردهای ایمنی برتر
دستگاه ها دارای گواهینامه CE هستند. مجهز به دکمه اضطراری همچنین هشدار صوتی در اطراف وجود دارد
5 ثانیه قبل از تکمیل فرآیند لحیم کاری/لحیم کاری. دارای دستگاه حفاظت خاموش خودکار در مواقع غیرعادی
تصادف بد، با کنترل حفاظت از گرمای بیش از حد مضاعف رخ می دهد.
برنامه DH-A2E BGA Rework Station
این دستگاه برای تعمیر چیپست شکسته BGA (بسته آرایه توپی) روی مادربرد PCB استفاده می شود.
برنامه BGA
1. PCBA لپ تاپ و دسکتاپ
2. کنسول بازی، مانند ایکس باکس وان، پلی استیشن 4
3. PCBA تلفن همراه
4.تلویزیون و تلویزیون ست تاپ باکس مادربرد
5. مادربرد سرور، چاپگر، دوربین و غیره

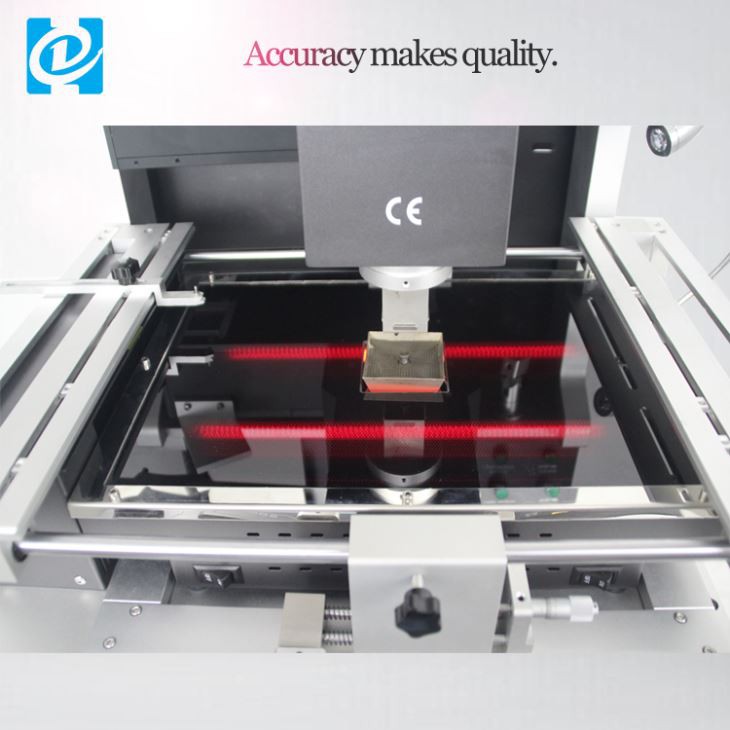

4. تصاویر تفصیلی A2E BGA REWORK STATION
3. مشخصات شرکت
درباره ما
چند عکس از کارخانه ما و ایستگاه بازسازی BGA

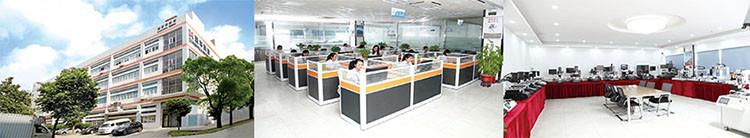

دفاتر

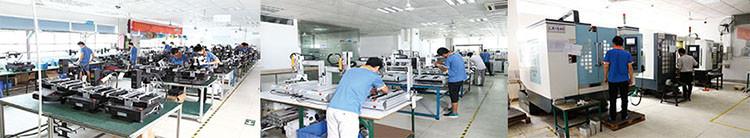

خطوط تولید

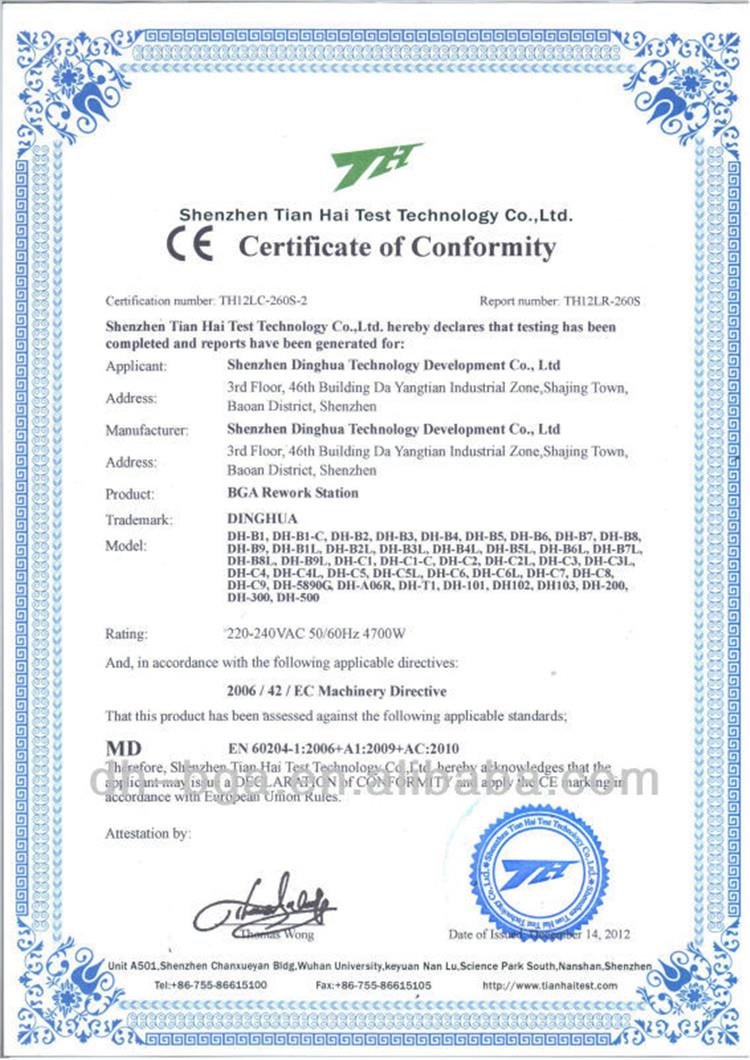

گواهینامه CE به شرح زیر
بخشی از مشتریان ما
6. بسته بندی و تحویل و خدمات DH-A2E BGA REWORK STATION
7. سوالات متداول
س: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه ای با بیش از ده سال ساخت و تجارت خارجی و همچنین یکی از بزرگترین کارگاه ها هستیم
در این صنعت در چین، تیم مهندسی تحقیق و توسعه خود را نیز داریم.
س: روش پرداخت چیست؟
A: ما شرایط پرداخت را می پذیریم: انتقال بانکی، WesterUnion، Paypal و غیره.
س: مراحل تعمیر تراشه BGA چیست؟
پاسخ: 1) جدا کردن چیپست BGA از مادربرد PCB به آن لحیم کاری می گویند.
2) تمیز کردن پد.
3) تمیز کردن و دوباره توپ کردن BGA یا جایگزینی مستقیم یک دستگاه جدید ---نیاز به استفاده از کیت و لوازم جانبی reballing
4) قرار دادن چیپست BGA ---ایستگاه بازسازی BGA با دوربین تراز نوری می تواند به شما کمک کند به راحتی موقعیت و موقعیت
به طور موثر
5) لحیم کردن چیپست BGA روی PCB.
