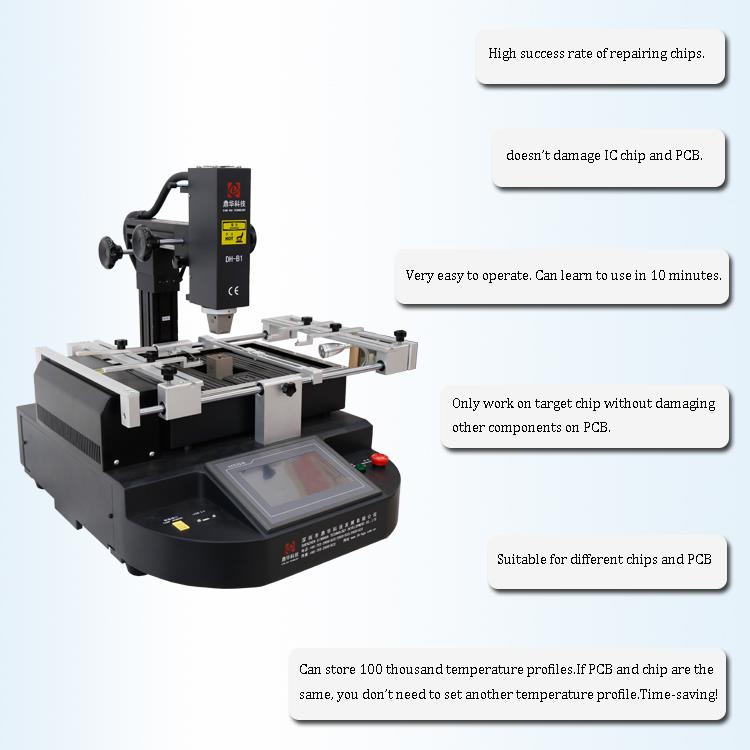

پیش گرم کردن صفحه نمایش لمسی BGA Rework Machine

پیش گرم کردن صفحه نمایش لمسی BGA Rework Machine

1. ویژگی های محصول پیش گرم کردن صفحه لمسی BGA Rework Machine

نواحی دمای بالا و پایین به طور مستقل گرم می شوند، یک فن با جریان متقاطع به سرعت خنک می شود تا از PCB محافظت کند

تغییر شکل هنگام جوشکاری

2. برای ظرفیت حرارتی زیاد PCB یا سایر الزامات جوشکاری با دمای بالا و بدون سرب، همه می توانند

به راحتی قابل رسیدگی است.

3. نظارت بر پیش گرمکن مانع از شروع یک نمایه توسط اپراتور در زمانی که بخاری آماده نیست، می شود.

4. پیش گرمکن را می توان خاموش کرد یا در SetBack قرار داد وقتی از سیستم استفاده نمی شود.

وکیوم پیک دارای تنظیم تتا برای قرارگیری آسان قطعات است.

5. پس از حذف BGA و لحیم کاری عملکرد زنگ صوتی.

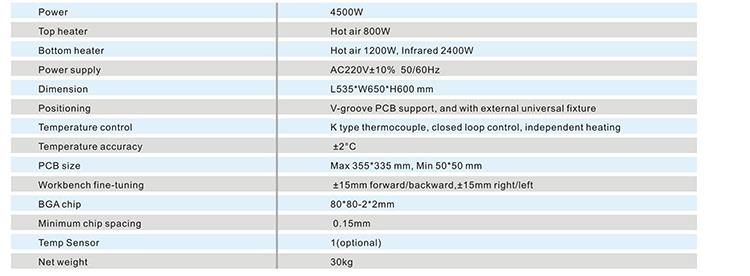

3.مشخصات پیش گرمایش صفحه نمایش لمسی BGA Rework Machine

4.جزئیات پیش گرم کردن صفحه نمایش لمسی BGA Rework Machine

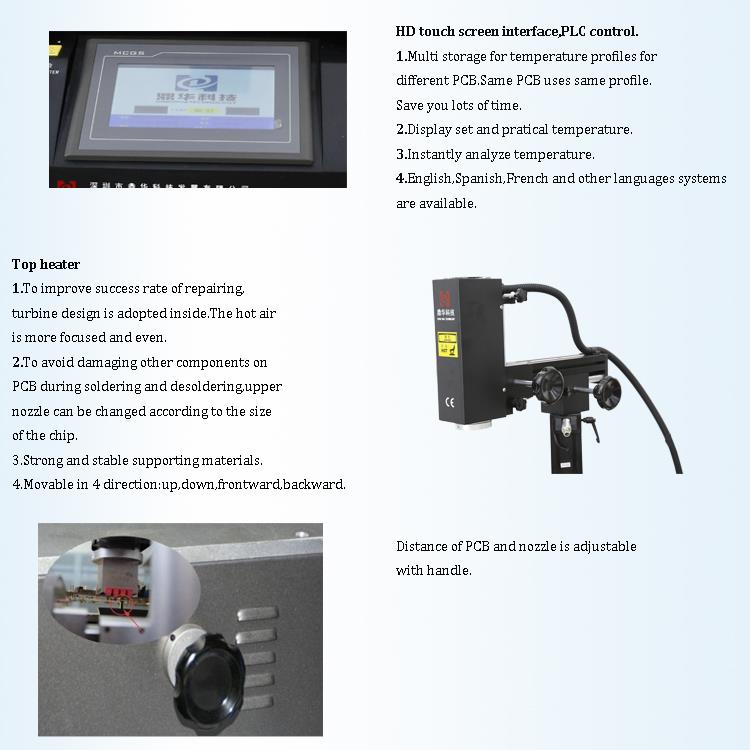

1. رابط صفحه نمایش لمسی HD.

2. سه بخاری مستقل (هوای گرم و مادون قرمز).

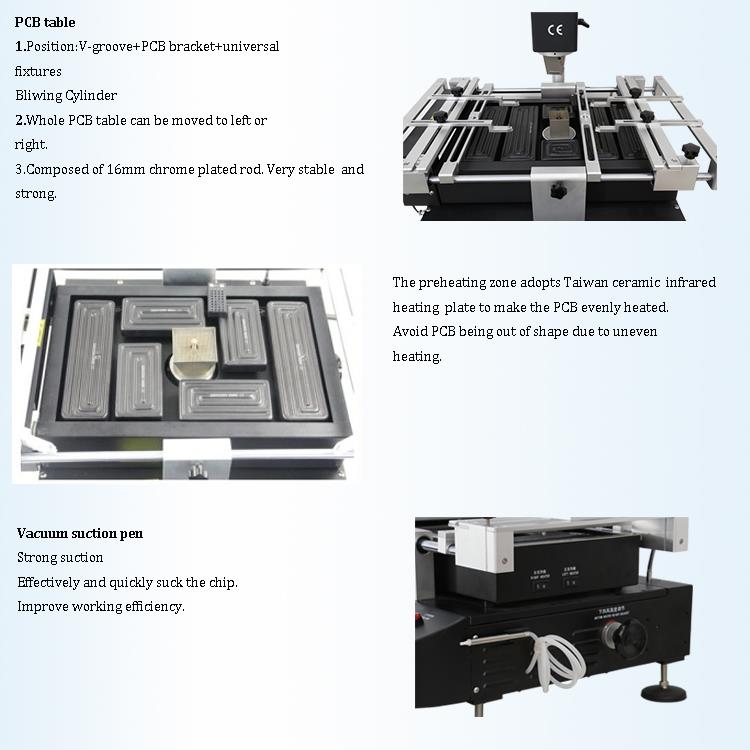

3. قلم خلاء;

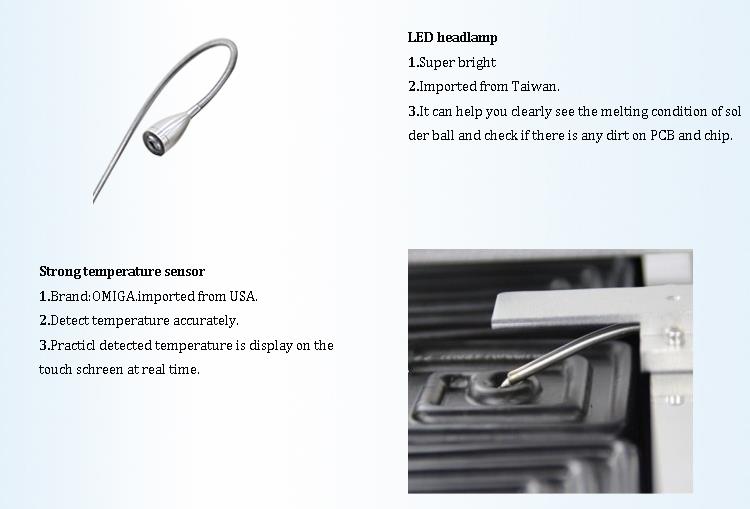

4. چراغ جلو.

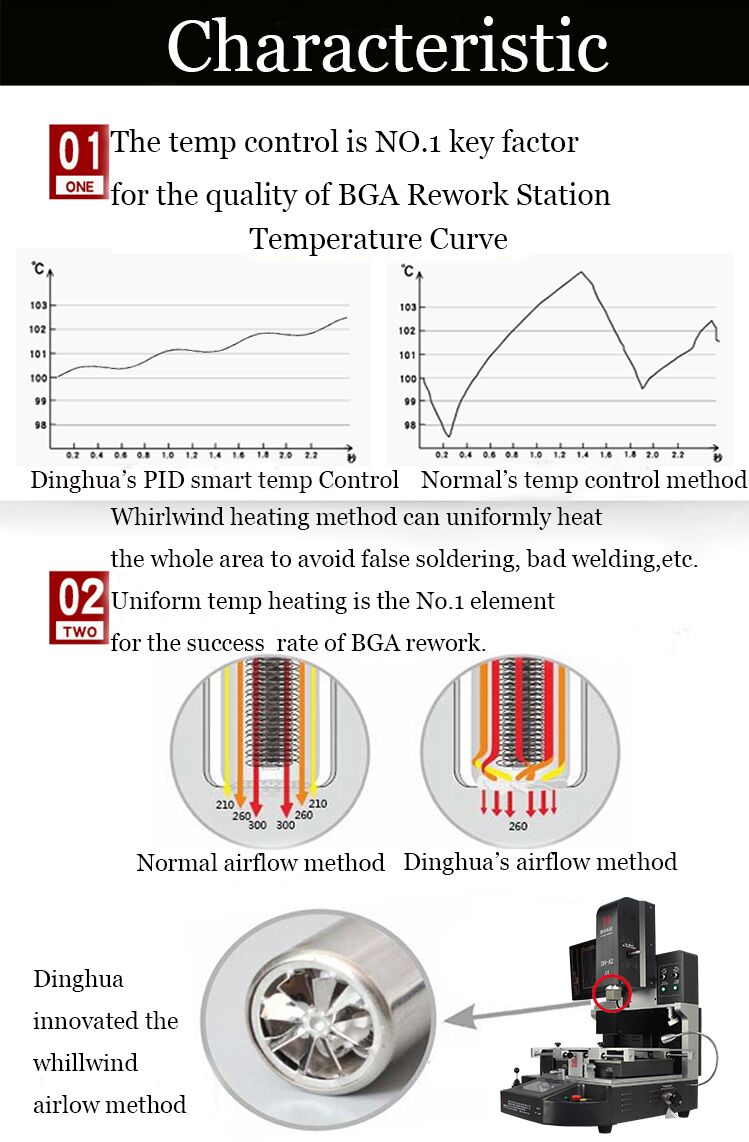

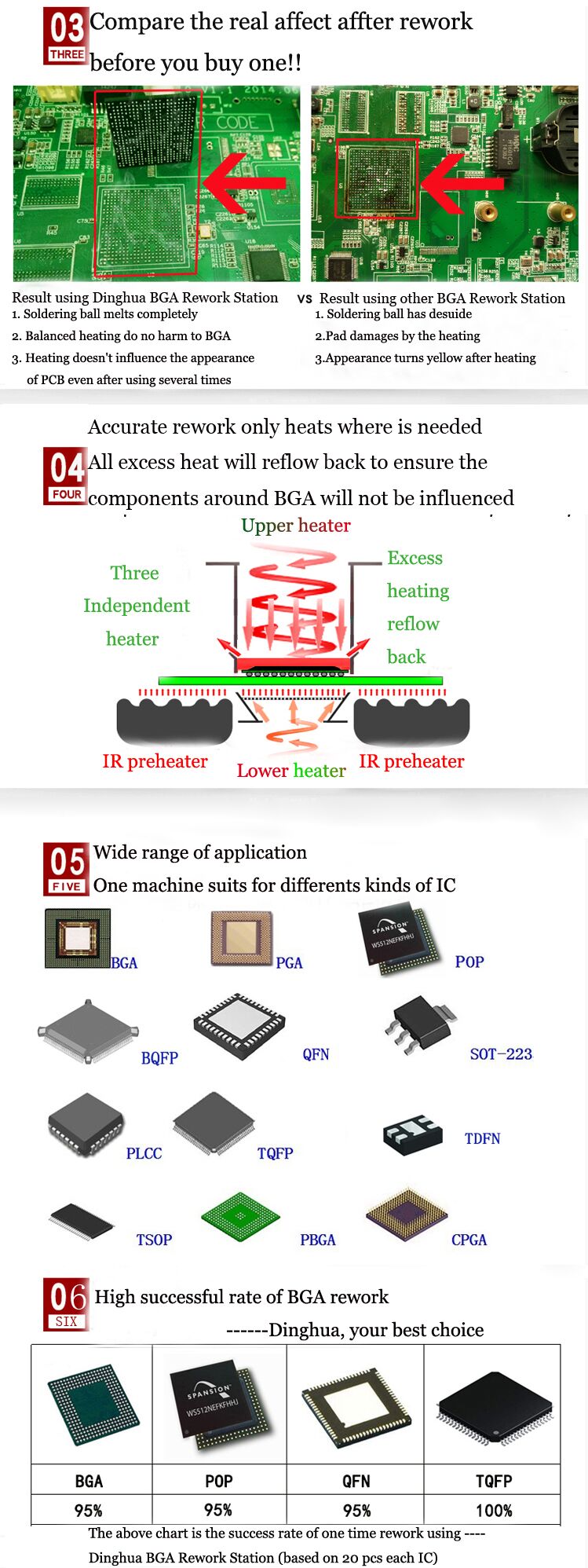

5. چرا دستگاه BGA صفحه لمسی پیش گرمایش را انتخاب کنید؟

6.گواهی پیش گرمایش صفحه نمایش لمسی BGA Rework Machine

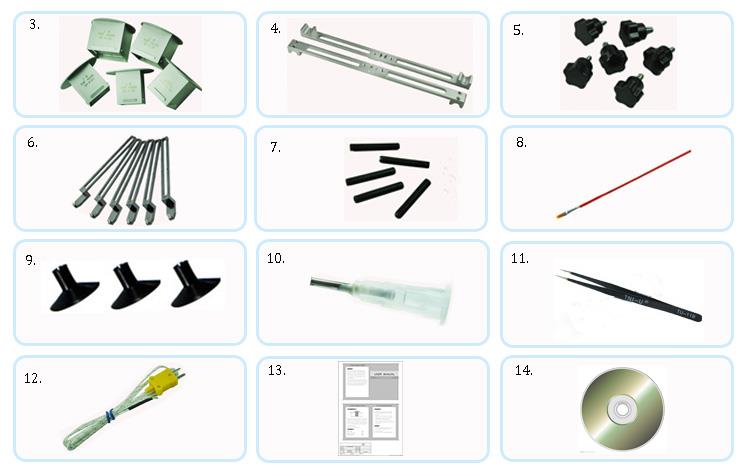

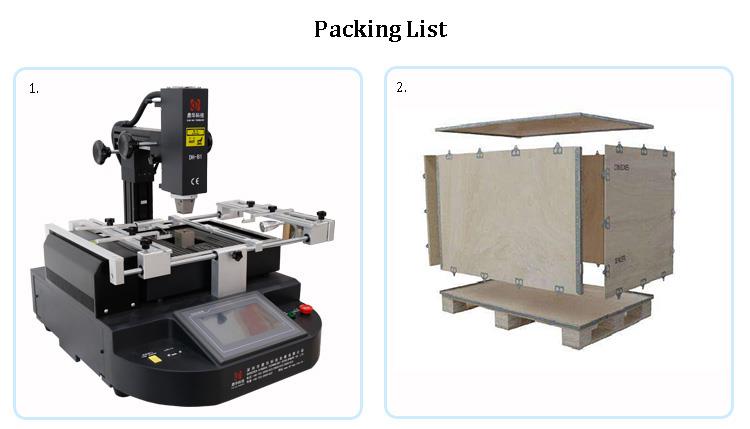

7. بسته بندی و ارسال دستگاه پیش گرمایش صفحه لمسی BGA Rework

8. دانش مرتبط

فرآیند مخلوط دو طرفه SMT

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>دوباره کاری کردن

ابتدا پس از چسباندن، برای اجزای SMD بیشتر از اجزای گسسته مناسب است

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>Rework پس از درج و پس از نصب، مناسب برای جداسازی اجزای بیشتر

نسبت به اجزای SMD

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>سطح A مخلوط شده، سطح B نصب مجدد. ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>خمیر لحیم کاری روکش شده جانبی PCB

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>اختلاط A-side، نصب سمت B-را دوباره کار کنید.

SMD اول، جریان مجدد، پس از ساخت، لحیم کاری موجی

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>نصب مجدد سطح،

ب صورت مختلط.
