ایستگاه بازسازی آرایه شبکه توپ
DH-A2E نشان دهنده یک جهش به جلو در فناوری دوباره کاری است که اتوماسیون صنعتی را با دقت زیر{2}}میلی متری ترکیب می کند تا چالش برانگیزترین تعمیرات PCB را انجام دهد. این ایستگاه بازسازی آرایه شبکهای توپی با ویژگیهای کامل-برای محیطهایی ساخته شده است که تکرارپذیری، زمان بهروزرسانی و نتایج بیعیب-قابل مذاکره نیست.
شرح

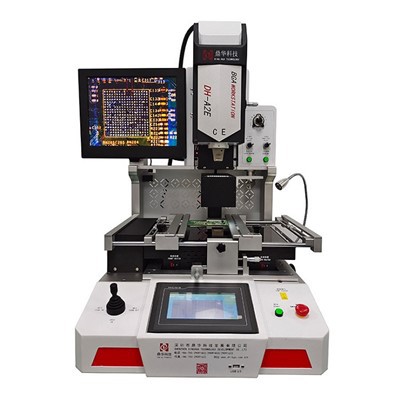

DH-A2E: تکامل بعدی در بازسازی دقیق خودکار
DH-A2E یک معیار جدید برای تعمیر PCB خودکار و با دقت بالا- تعیین میکند. به صورت پیشرفته طراحی شده استایستگاه بازسازی آرایه شبکه توپ، تراز نوری را با چرخه های انتخاب{0}}و{{1} کاملاً خودکار، لحیم کاری و لحیم کاری ادغام می کند و وابستگی اپراتور و خطای انسانی را به میزان قابل توجهی کاهش می دهد.
این برای دقت و سهولت استفاده مهندسی شده استایستگاه بازسازی smdبه مشخصات قابل توجهی دست می یابد: کنترل دما در ± 1 درجه و دقت موقعیت یابی 0.01 میلی متر. رابط لمسی بصری-صفحه نمایش آن با برنامههای از قبل بارگذاری شده-به تکنسینها در تمام سطوح مهارت اجازه میدهد تا کارهای پیچیده را اجرا کنند.دوباره کار bga اتوماتیکبا اطمینان پردازش می کند. از میکرو-BGAهای ظریف گرفته تا قطعات بزرگ، DH-A2E طیف وسیعی از تعمیرات SMT را انجام میدهد و آن را به سنگ بنای ایدهآل برای هر آزمایشگاه یا خط تولیدی مدرن تعمیرات الکترونیکی تبدیل میکند که به دنبال افزایش بازده و سازگاری است.
مزایای محصولات

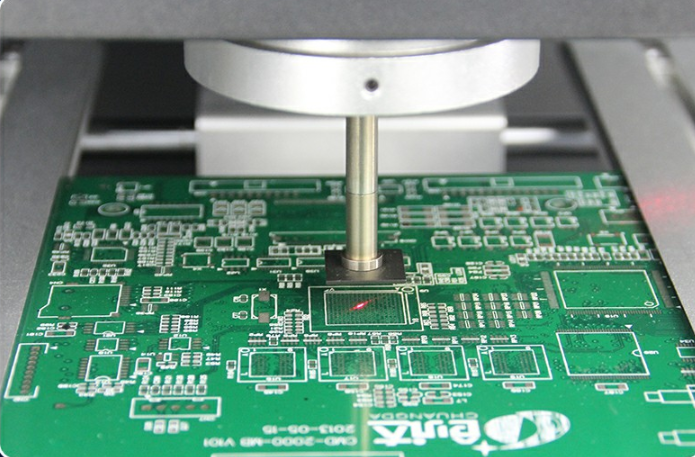

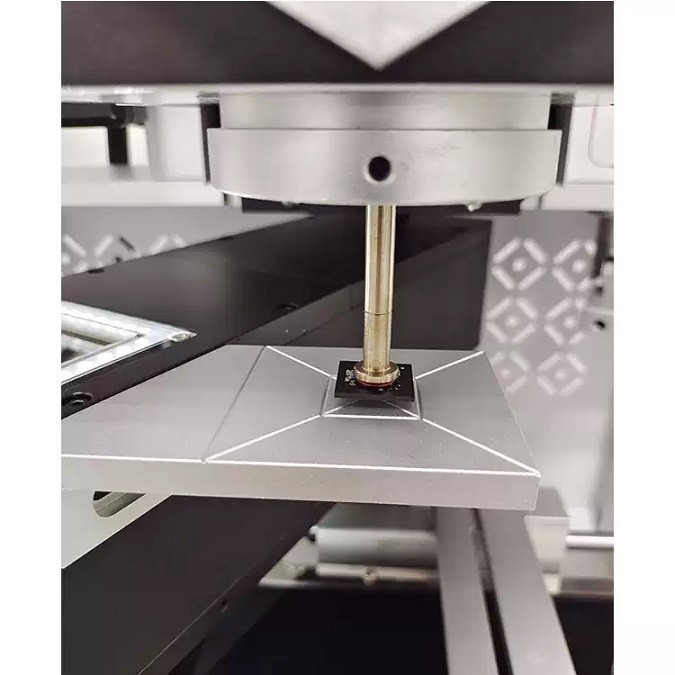

1. چرخه کاملاً خودکار دوباره کاری:با برداشتن خودکار تراشه، قرار دادن و لحیم کاری، عملکرد واقعی{0}}را تجربه کنید. سیستم بینایی یکپارچه و جابجایی خودکار مواد (انتخاب، تغذیه، موقعیتیابی دوربین) کامل استدوباره کار bga اتوماتیکفرآیندی که مداخله دستی را به حداقل می رساند و توان عملیاتی را به حداکثر می رساند.

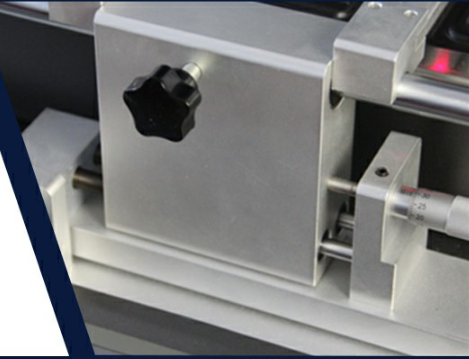

2. تراز زیر{1}}میلی متری دقیق:یک سیستم تراز نوری یکپارچه-دقیق بالا، همراه با یک اسلاید خطی موتوردار (تنظیم دقیق محور X، Y، Z{{1})، قرار دادن اجزا را با دقتی تضمین میکند.0.01 میلی متر، عملاً ناهماهنگی را از بین می برد.

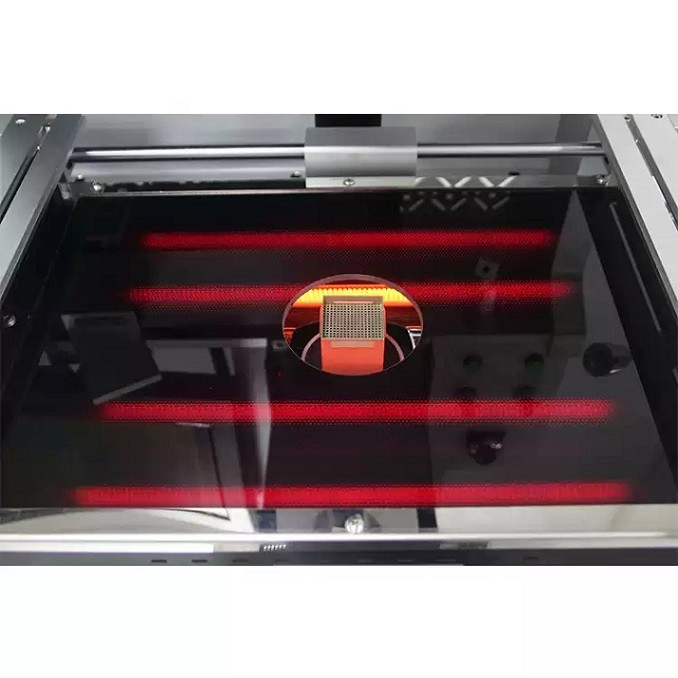

3. صنعتی-مدیریت حرارتی درجه:یک سیستم گرمایش مستقل از سه-منطقه (بالا، پایین، پیش گرم) با کنترل ترموکوپل نوع -حلقه K-بسته، انحراف دما را در داخل حفظ میکند.± 1 درجه. بخاری زیرین-بزرگ دارای اندازه های مختلف PCB برای گرمایش یکنواخت است.

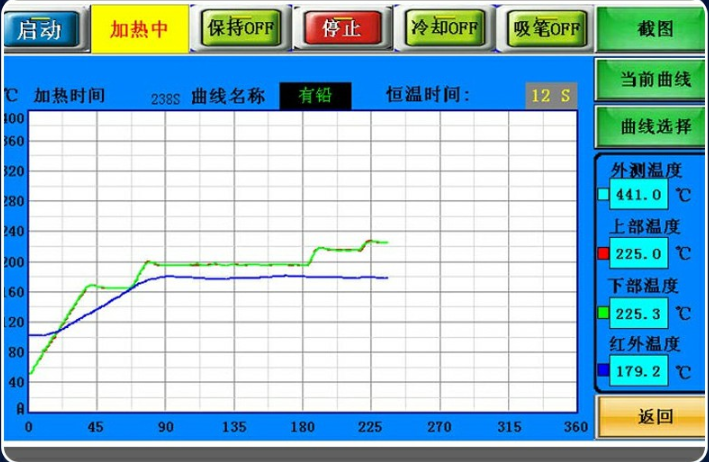

4. لمسی بصری-کنترل صفحه:کامپیوتر صنعتی با صفحه نمایش لمسی HD و کنترل PLC هر دو حالت دستی و خودکار را ارائه می دهد. این نمودار منحنی دمای واقعی-زمان، تجزیه و تحلیل، و ذخیره نمایه های گسترده برای عملیات یک لمس-، ساده کردن وظایف پیچیده را فراهم می کند.
پارامترهای محصولات
| دسته بندی | مشخصات |
|---|---|
| مدل | DH-A2E |
| توان کل | 5700W |
| مناطق گرمایشی | 3 (بالا: 1200 وات، منطقه پایین 2: 1200 وات، منطقه 3: 3200 وات) |
| منبع تغذیه | AC220V ± 10٪، 50/60Hz |
| کنترل دما | حلقه بسته -با ترموکوپل نوع K- |
| دقت دما | ± 1 درجه |
| دقت موقعیت یابی | 0.01 میلی متر |
| حداکثر اندازه PCB | 450 × 500 میلی متر |
| حداقل اندازه PCB | 10 × 10 میلی متر |
| اندازه تراشه سازگار | 2x2 میلی متر تا 80x80 میلی متر |
| حداقل پیچ تراشه | 0.1 میلی متر |
| ابعاد (LxWxH) | 600 × 700 × 850 میلی متر |
| وزن خالص | 70 کیلوگرم |
طراحی شده برای کارگاه حرفه ای:
فراتر از مشخصات اصلی، DH-A2E برای استفاده حرفه ای روزانه ساخته شده است. ویژگیهایی مانند جریان هوای قابل تنظیم برای قطعات کوچک، نازلهای قابل چرخش 360 درجه، وسایل یونیورسال، خنککننده سریع و هشدارهای صوتی یک جریان کاری یکپارچه را ایجاد میکنند. ناهموارشایستگاه بازسازی smdساخت و ساز، گواهینامه CE، و ویژگی های ایمنی اضطراری عملکرد قابل اعتماد و ایمن را در تنظیمات سخت تضمین می کند.
ایده آل برای:خدمات تولید الکترونیک (EMS)، مراکز تعمیر{0} با قابلیت اطمینان بالا (خودرو، هوافضا، پزشکی)، بخشهای تحقیق و توسعه، و هر عملیاتی که نیاز به انجام مجدد دقیق خودکار و قابل اعتماد دارد.
شرکت ما
فناوری Shenzhen Dinghua: مهندسی دقیق برای موفقیت شما
در دنیای الکترونیک پیشرفته، که در آن تراکم قطعات افزایش مییابد و تحمل به میکرون کاهش مییابد، دقت فقط یک مزیت نیست-بلکه یک امر ضروری است. فناوری Shenzhen Dinghua در سال 2011 با یک مأموریت روشن تأسیس شد: تجهیز تولید کنندگان و متخصصان تعمیر به ابزارهای هوشمند مورد نیاز برای تسلط بر این پیچیدگی.
ما در تقاطع ایستاده ایمبیناییواقدام. مجموعهای از-سیستمهای بازرسی اشعه ایکس-با کارایی بالا و ایستگاههای بازکاری خودکار BGA برای تبدیل چالشهای حیاتی-از تشخیص عیوب لحیم کاری پنهان تا اجرای تعمیرات ریزپردازنده بیعیب-به فرآیندهای قابل اعتماد و قابل تکرار مهندسی شده است.
چه چیزی فناوری Dinghua را تعریف می کند؟
ریشه های عمیق صنعت:ما فقط تجهیزات نمی فروشیم. ما تخصص را پرورش می دهیم. تیم تحقیق و توسعه اختصاصی ما در خط مقدم فناوری SMT و NDT زندگی میکند و مطمئن میشود که راهحلهای ما از درک عمیق چالشهای واقعی-تولید و تعمیرات در جهان شما نشأت میگیرند.
پل هوش:ما در ایجاد هم افزایی تخصص داریم. با ادغام مکانیک دقیق با سیستمهای کنترل هوشمند و نرمافزارهای هوشمند، ما بیش از ماشینهای مستقل ارائه میکنیم{1}}گردش کار متصلکه تصمیم گیری{0}}و قابلیت ردیابی را افزایش می دهند.
مشارکت فراتر از محصول:تعهد ما پس از نصب متبلور می شود. ما پشتیبانی فنی جامع، کمک برنامه، و خدمات پاسخگو را ارائه میدهیم و مشارکتهایی را با هدف به حداکثر رساندن زمان عملیاتی و بازگشت سرمایه شما ایجاد میکنیم.
با هدایت فرهنگ نوآوری عملگرایانه و یکپارچگی تزلزل ناپذیر، ما وقف پیشبرد استانداردهای کیفیت و کارایی در تولید و تعمیر لوازم الکترونیکی در سراسر جهان هستیم. بیایید با هم آینده ای دقیق بسازیم.
