مادون قرمز SMT سیستم لحیم کاری DH-A2
1. hd ccd سیستم تراز نوری برای موقعیت یابی 2. عملکرد ایمنی برتر با حفاظت اضطراری 3. بالا و سر گرمایشی و سر نصب 2 در 1 طراحی4.} جریان هوای بالا قابل تنظیم برای پاسخگویی به تقاضای هر تراشه
شرح

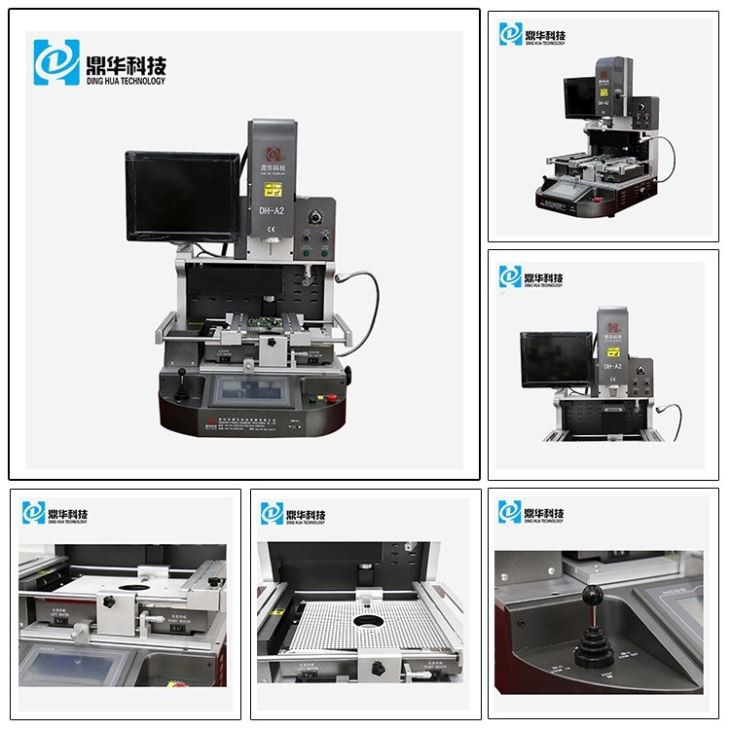

مادون قرمز SMT سیستم لحیم کاری DH-A2
DH - A2 از فناوری Shenzhen Dinghua یک ایستگاه بازسازی نیمه اتوماتیک / ترکیبی IR + Hot - Air SMT متناسب با تلفن همراه ، لپ تاپ ، کنسول بازی و تعمیر مادربردهای الکترونیکی .} integres:
- بخاری های هوای گرم بالا و پایین (هر یک از 1200 پوند))
- منطقه قبل از گرم شدن مادون قرمز پایین (2،700-3 پوند ، {3 {3} W) برای گرم کردن PCB ها و اجزای سازنده

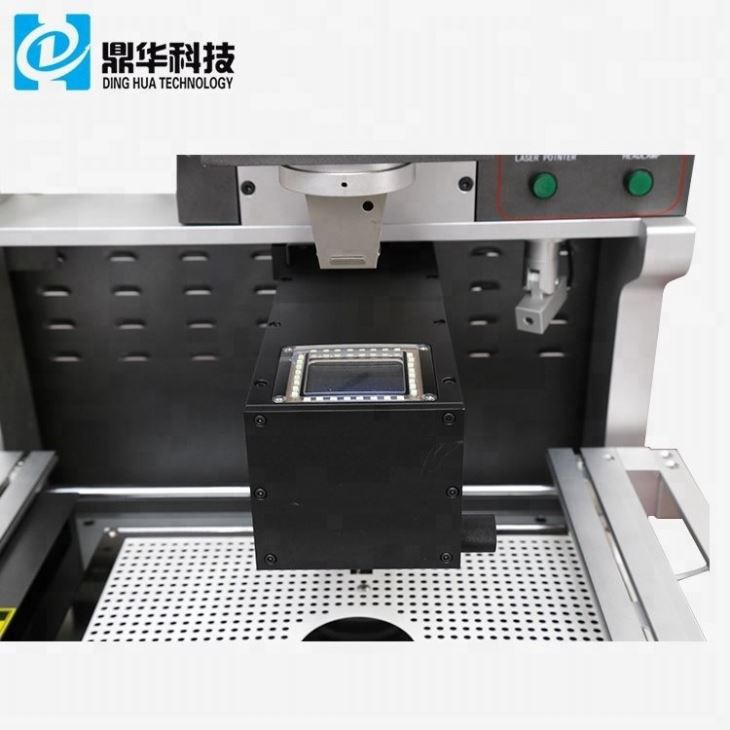

- سیستم بینایی با دوربین CCD و موقعیت یابی لیزر اختیاری برای تراز دقیق {{0}
- PC / PLC و صفحه لمسی صنعتی تعبیه شده HMI ، پشتیبانی از حالت های خودکار / دستی ، وانت خلاء ، سنجش موقعیت ، ذخیره سازی و تجزیه و تحلیل پروفایل
|
مشخصات
|
|||
|
1
|
قدرت کل
|
5300w
|
|
|
2
|
3 بخاری مستقل
|
بالاترین هوای گرم 1200W ، پایین هوای پایین 1200W ، پیش گرم کردن مادون قرمز پایین 2700W
|
|
|
3
|
ولتاژ
|
AC220V ± 10 ٪ 50/60Hz
|
|
|
4
|
قطعات برقی
|
صفحه لمسی 7 '' ' + ماژول کنترل دما با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزر
|
|
|
5
|
کنترل دما
|
k-sensor-loop + pid جبران خودکار دما + ماژول دما ، دقت دما در 2 درجه {5.
|
|
|
6
|
موقعیت یابی PCB
|
V-Groove + فیکسچر جهانی + قفسه PCB متحرک
|
|
|
7
|
اندازه PCB قابل اجرا
|
حداکثر 370x410mm حداقل 22x22mm
|
|
|
8
|
اندازه BGA قابل اجرا
|
2x2mm ~ 80x80mm
|
|
|
9
|
ابعاد
|
600x700x850mm (L*W*H)
|
|
|
10
|
وزن خالص
|
64 کیلوگرم
|
|
ویژگی های پیشرفته
① جریان هوای گرم بالا برای پاسخگویی به الزامات تراشه های مختلف {{0} قابل تنظیم است
② از ویرانی اتوماتیک ، نصب و لحیم کاری . پشتیبانی می کند

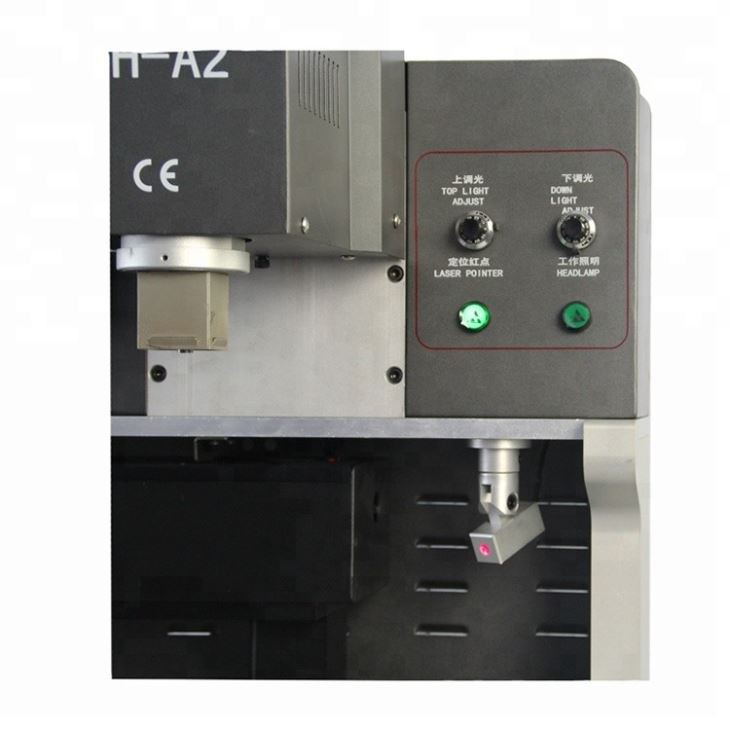

③ سیستم موقعیت یابی لیزر داخلی برای تراز سریع PCB .
④ سیستم گرمایش مادون قرمز با سه بخاری مستقل .
⑤ سر نصب شامل یک دستگاه تشخیص فشار داخلی برای جلوگیری از آسیب PCB.
⑥ خلاء داخلی در سر نصب به طور خودکار تراشه BGA را پس از نابودی کامل می کند .
- ماشین: 1 مجموعه
- همه بسته بندی شده در موارد چوبی پایدار و قوی ، مناسب برای واردات و صادرات {{0}
- نازل بالا: 3 قطعه (31*31mm ، 38*38mm ، 41*41mm) نازل پایین: 2pcs (34*34mm ، 55*55mm)
- پرتو: 2 رایانه
- دستگیره آلو: 6 قطعه
- فیکسچر یکپارچه: 6 قطعه
- پیچ پشتیبانی: 5 رایانه
- قلم برس: 1 رایانه
- فنجان خلاء: 3 قطعه
- سوزن خلاء: 1 رایانه
- Tweezer: 1 pcs
- سیم سنسور دما: 1 رایانه
- کتاب آموزش حرفه ای: 1 رایانه
- آموزش CD: 1 رایانه
