ابزارهای تعمیر آی سی موبایل تراز نوری

ابزارهای تعمیر آی سی موبایل تراز نوری

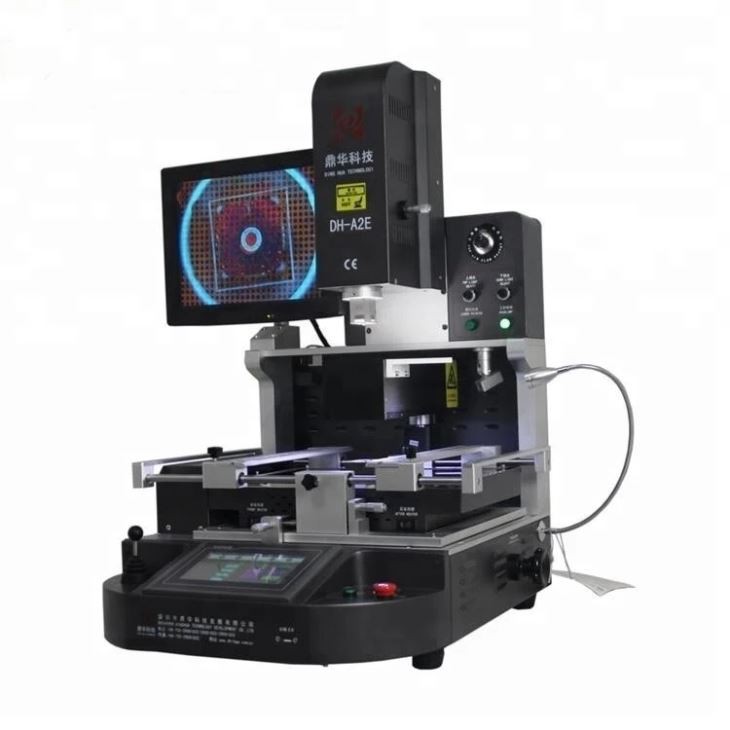

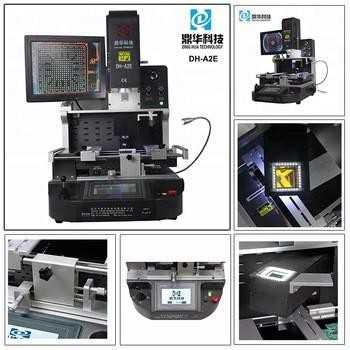

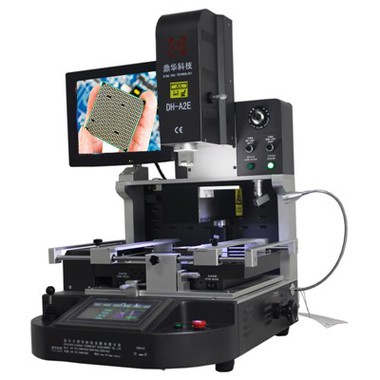

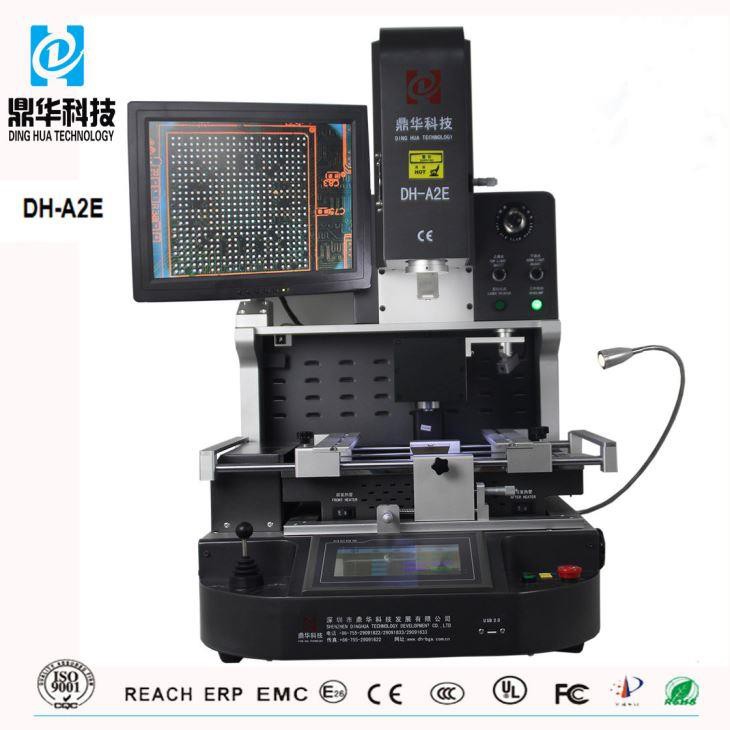

ابزارهای تعمیر آی سی موبایل تراز نوری تجهیزات تخصصی هستند که برای تعمیر و تراز کردن مدارهای مجتمع (IC) در دستگاه های تلفن همراه مانند گوشی های هوشمند استفاده می شوند. این ابزارها که اغلب بخشی از ایستگاه‌های بازکاری BGA هستند، شامل سیستم‌های نوری با دقت بالا مانند میکروسکوپ یا دوربین برای موقعیت‌یابی دقیق آی‌سی‌ها هستند. آنها تراز مناسب اجزای کوچک مانند تراشه های BGA را با پدهای برد مدار تضمین می کنند. این سیستم همچنین شامل تجهیزات لحیم کاری یا دوباره کاری با ویژگی های خودکار و کنترل دقیق دما است که امکان تعمیرات ایمن و کارآمد را فراهم می کند.



لحیم کاری BGA توپ و قلع



مشخصات:

1	توان کل	5200w
2	3 عدد بخاری مستقل	هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات
3	ولتاژ	AC220V٪c2٪b110٪25 50٪2f60Hz
4	قطعات الکتریکی	صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری
5	کنترل دما	K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه.
6	موقعیت یابی PCB	V-groove + ثابت جهانی + قفسه PCB متحرک
7	اندازه PCB قابل اجرا	حداکثر 370x410mm حداقل 22x22mm
8	اندازه BGA قابل اجرا	2x2 میلی متر٪ 7e80x80 میلی متر
9	ابعاد	600x700x850mm (L * W * H)
10	وزن خالص	70 کیلوگرم

برنامه های کاربردی:



مشخصه:

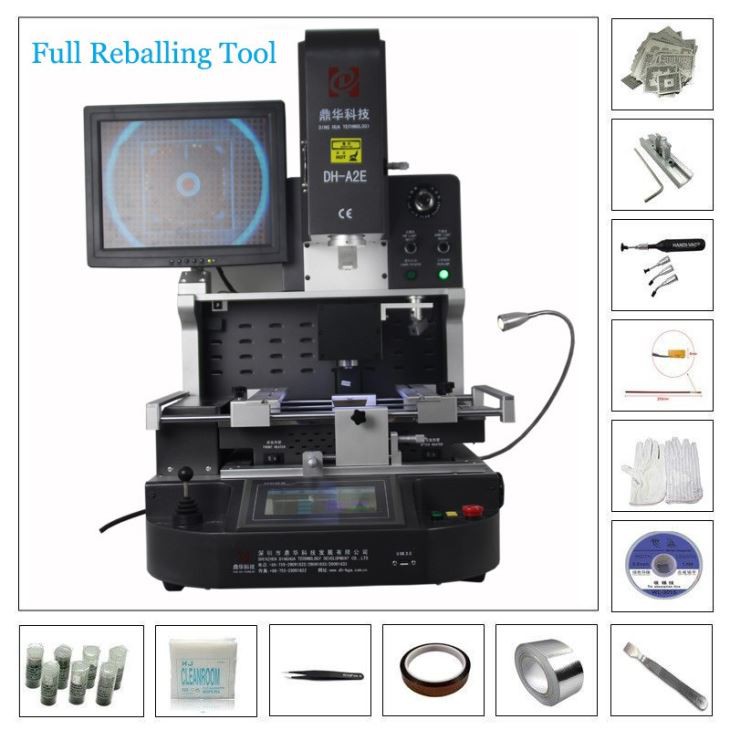

لیست بسته بندی:

مواد: محفظه چوبی محکم + میله های چوبی + پنبه های مروارید ضد فیلم با فیلم

ابزار تعمیر آی سی موبایل 1pc تراز نوری

قلم قلم مو 1 عدد

راهنمای دستورالعمل 1pc

ویدئو سی دی 1 عدد

3 عدد نازل بالا

2 عدد نازل پایین

وسایل جهانی 6 عدد

6 عدد پیچ ​​بسته شده

پیچ پشتیبانی 4 عدد

موچین 1 عدد

اندازه مکنده: قطر در 2،4،8،10،11 میلی متر

آچار شش گوش داخلی: M2/3/4

ابعاد: 81*76*85 سانتی متر

وزن ناخالص: 115 کیلوگرم



سوالات متداول

1. وضعیت بسته چگونه است؟ آیا فرآیند توزیع امن است؟

یک جعبه چوبی محکم، میله‌های چوبی، و پنبه مرواریدی که در فیلم پیچیده شده‌اند، همگی با هم کار می‌کنند

دستگاه در طول حمل و نقل ایمن است.

2. چگونه تحویل داده می شود؟ چقدر طول می کشد تا دستگاه برسد؟

معمولاً حدود 5 روز توسط پیک توسط DHL، FedEx، UPS و غیره طول می کشد.

یا می توانید با هواپیما (خدمات درب فرودگاه) سفر کنید و حدود سه روز دیگر به مقصد برسید.

در عوض، می توانید با قایق به بندر سفر کنید. حداقل نیاز CBM 1 CBM است و سفر 30 روز طول می کشد.

3. آیا می توانید گارانتی را ارائه دهید؟ در مورد پشتیبانی پس از خرید چطور؟

دستگاه دارای یک سال گارانتی است و کمک فنی رایگان است.

پس از خرید یکی از دستگاه های ما، ما کمک فنی و فیلم های آموزشی را ارائه می دهیم که پیوست شده است

به تجهیزات

4. آیا استفاده از این دستگاه ساده است؟ اگر مهارتی نداشته باشم هنوز هم می توانم از آن به طور موثر استفاده کنم؟

در واقع، ماشین‌های ما برای کارکردن ساده ساخته شده‌اند. در حالی که یادگیری استفاده از آنها معمولاً بین دو مورد طول می کشد

و سه ساعت، اگر ماهر باشید، یادگیری خیلی سریعتر پیش خواهد رفت.

5، اگر از کارخانه شما بازدید کنیم، به ما آموزش رایگان می دهید؟

کاملا! ما صمیمانه از شما دعوت می کنیم تا در یک دوره آموزشی در کارخانه ما شرکت کنید.

6. شرایط پرداخت چیست؟

T/T، MoneyGram، Western Union، PayPal و غیره.





مشخصات:



توان کل	5200W
بخاری بالا	1200W
بخاری پایین	دوم 1200 وات، سومین بخاری IR 2700 وات
ولتاژ	AC220V/110V±10% 50Hz
سیستم تغذیه	سیستم تغذیه خودکار برای تراشه
حالت عملیات	دو حالت: دستی و اتوماتیک، انتخاب آزاد! صفحه نمایش لمسی HD، انسان-ماشین هوشمند، تنظیمات سیستم دیجیتال.
ذخیره سازی مشخصات دما	50،000 گروه (تعداد نامحدود گروه)

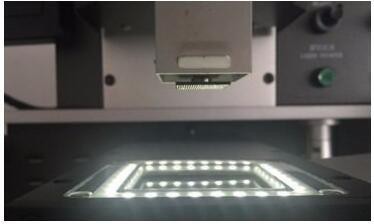

لنز دوربین CCD نوری	کشش و تا شدن خودکار برای انتخاب و قرار دادن تراشه BGA
بزرگنمایی دوربین	1.8 میلیون پیکسل
تنظیم دقیق میز کار:	± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ
دقت قرار دادن:	±0.015 میلی متر
موقعیت یابی Bga	تعیین موقعیت لیزری، موقعیت سریع و دقیق PCB و BGA
موقعیت PCB	موقعیت یابی هوشمند، PCB را می توان در جهت X، Y با "پشتیبانی 5 نقطه" + براکت PCB V-groov + وسایل جهانی تنظیم کرد.
نورپردازی	چراغ کار تایوان، هر زاویه قابل تنظیم
کنترل دما	سنسور K، حلقه بسته، کنترل PLC
دقت دما	± 2 درجه
اندازه PCB	حداکثر 450×400 میلی متر حداقل 22×22 میلی متر
تراشه BGA	1x{1}}x80 میلی متر
حداقل فاصله تراشه	٪7B٪7B0٪7D٪7D.015mm
سنسور دمای خارجی	1 عدد
ابعاد	L740×W630×H710 میلی متر
وزن خالص	70 کیلوگرم
