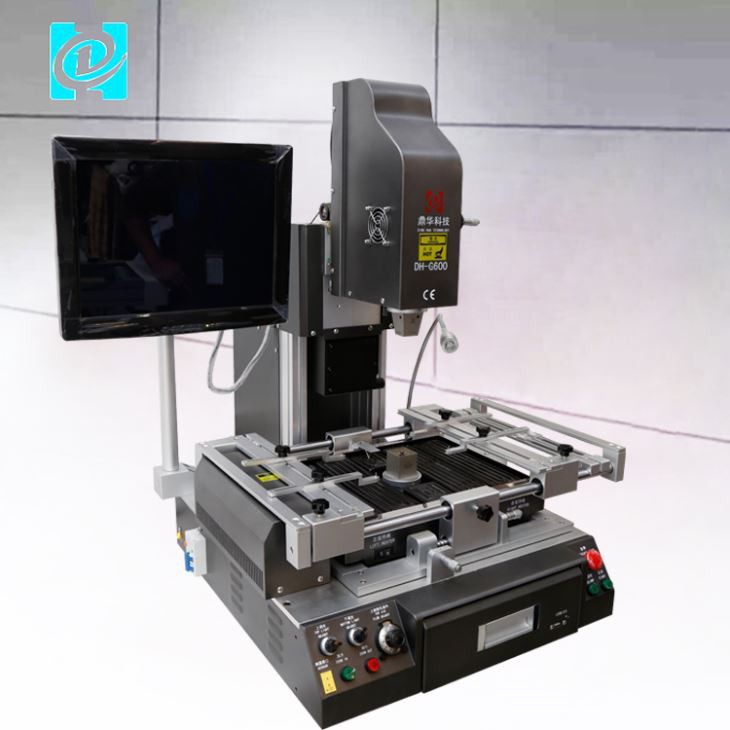

Labtop Optical BGA Rework Station

ایستگاه بازسازی لپ تاپ نوری bga

1. پیش نمایش سریع:

ویژگی های DH-G600 BGA Rework Machine

1. به طور گسترده در جایگزینی سطح تراشه در لپ تاپ ها، رایانه ها، تلفن های موبایل و غیره استفاده می شود.

2. حذف خودکار، نصب و لحیم کاری.

3. سیستم تراز نوری HD برای نصب دقیق BGA و قطعات.

4. تعیین موقعیت لیزری می تواند به سرعت تراشه BGA و مادربرد را تراز کند.



پارامتر محصول نام محصول دستگاه لحیم کاری و لحیم کاری توان کل 5300W گرمایش بالا 1200w گرمایش پایین گرمایش هوای داغ پایین 1200 وات، پیش گرمایش IR 2700 وات قدرت 220 ولت 50 هرتز / 60 هرتز موقعیت یابی بردهای مدار چاپی V-groove و مدار چاپی را می توان در محور X، Y تنظیم کرد و به فیکسچر جهانی مجهز شد. کنترل دما نوع K، حلقه بسته اندازه PCB حداکثر 400x380mm، حداقل 22x22mm اندازه تراشه 2x{1}}x50mm حداقل فاصله تراشه 0.15mm سنسور دمای خارجی 1 (اختیاری) N.W. تقریبا 60 کیلوگرم مادربردهای مناسب تلفن همراه، لپ تاپ، دسکتاپ، کنسول بازی، XBOX360، PS3

3. ویژگی های اصلی ایستگاه بازسازی DH-G600 BGA

• زمینه کاربرد ( طیف وسیعی از برنامه های کاربردی مجدد)
• مراکز خدماتی در مقیاس متوسط ​​و بزرگ
• دستگاه های سیار و سیستم های رادیویی.
• تلفن های همراه، PDA، دستی، نوت بوک و مادربرد.
• دستگاه های LAN، گره های شبکه و تجهیزات ارتباطی نظامی.
• تجهیزات پزشکی قابل حمل

ویژگی ها:

1. کاربردهای انعطاف پذیر برای انواع مختلف اجزاء مانند SMD، BGA، CBGA، CCGA، CSP، QFN، MLF، PGA، و میکرو BGA پاک نشده اپوکسی و غیره.

2. مراحل کامل کار مجدد (Pr-Heating، Soak، Re-Flow & Cooling) برای یک فرآیند دقیق و استاندارد کار مجدد به دست می آید.

3. IR بدون تاثیر بر روی اجزای مجاور.

4. سنسور اندازه گیری دما حساس برای به دست آوردن یک خواندن و نظارت دقیق و لحظه ای دما.

5. سیستم برداشت داخلی برای حذف ایمن و پایدار IC ها.

6. سیستم خنک کننده برای دستیابی به یک فرآیند کامل و استاندارد و مرحله خنک کننده برای PCB ها.

7. ابزار برای reballing

8. تعیین موقعیت در طول فرآیند دوباره کاری با استفاده از نشانگر لیزری روی PCB قابل اجرا است

9. میز XY دقیق و روان همراه با بسته بندی موجود است.

10. عملیات آسان و دوستانه از طریق حالت های دستی.

11. گارانتی یک ساله اعمال می شود.



4. تصاویر تفصیلی G600 BGA REWORK STATION

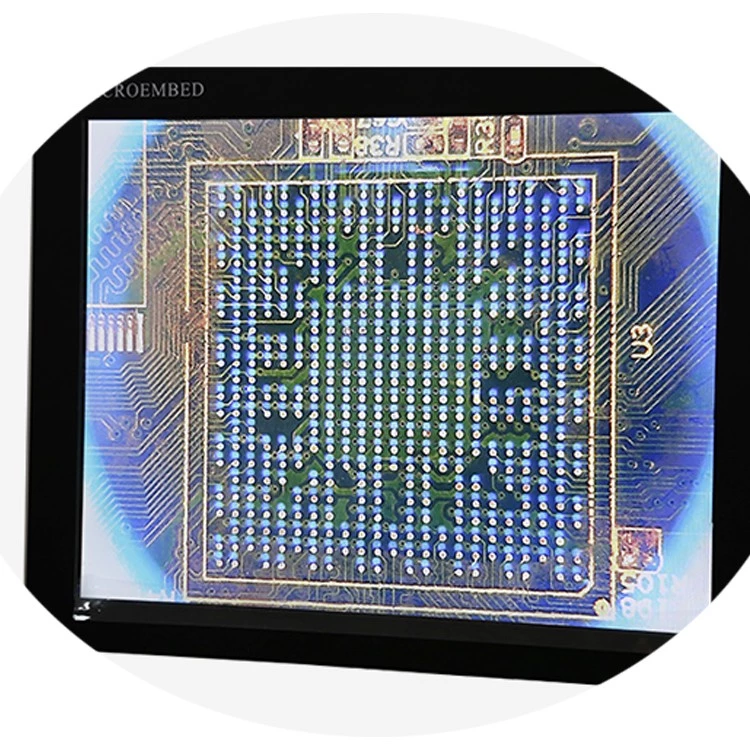

سیستم تراز کردن لنزهای CCD نوری HD

دوربین از پاناسونیک، ژاپن وارد شده است تا از دقت تعویض در ±{0}}.01 میلی متر اطمینان حاصل شود.



سر نصب با دستگاه تست فشار داخلی، برای محافظت از PCB در برابر آسیب.

خلاء تعبیه شده در سر نصب، تراشه BGA را به طور خودکار پس از اتمام لحیم‌زدایی دریافت می‌کند

با تنظیم جریان هوای بالا، برای جلوگیری از دمیدن bga کوچک.



تعیین موقعیت PCB

بردهای مدار چاپی V-Groove را می توان در محور X و Y تنظیم کرد و به فیکسچر جهانی مجهز شد.

4. مشخصات شرکت

بخشی از مشتریان ما

6. بسته بندی و تحویل و خدمات G600 BGA REWORK STATION

گزینه های تحویل

◆ نمونه ظرف 5 روز کاری پس از دریافت پرداخت کامل ارسال می شود. 7-15 روز برای سفارشات انبوه. ◆ حمل و نقل توسط DHL، FedEx، TNT، EMS، و UPS express. ارسال از طریق دریا نیز امکان پذیر است.

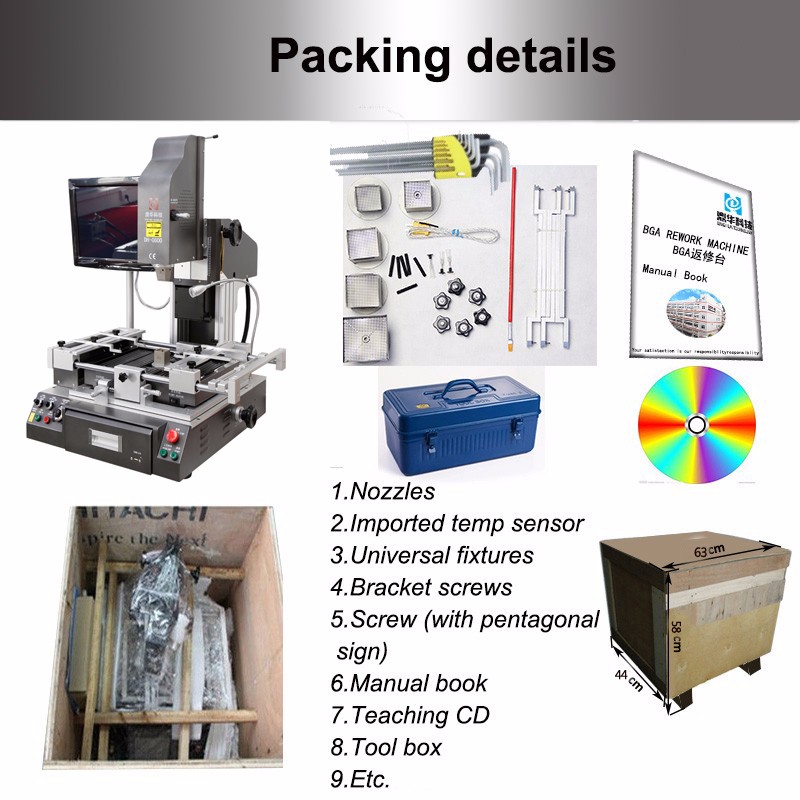

DH-G600 لوازم جانبی

راهنمای کاربر قطعه -1 -1 قطعه LCD -5 عدد نازل هوای گرم: نازل بالا 3 عدد (31x31mm,38x38mm,41x41mm), نازل پایین 2 عدد (34x34mm,55x55mm)PS: اندازه نازل هوای گرم را می توان با توجه به اندازه تراشه شما سفارشی کرد -1 ست مکنده خلاء (شامل 4 عدد) -2 عدد پد خلاء -6 عدد ثابت جهانی -4 عدد پیچ ​​نگهدارنده -6 عدد دستگیره آلو



7. سوالات متداول G600 BGA REWORK STATION

Q1: چرا ما را انتخاب کنید؟

A1:1. Dinghua بیش از 10 سال تجربه دارد.

2. تیم تکنسین حرفه ای و با تجربه.

3. با یک محصول با کیفیت بالا، قیمت مطلوب، و تحویل به موقع.

4. به تمام سوالات خود ظرف 24 ساعت پاسخ دهید.

Q2: روش تحویل چطور؟

A2: معمولاً برای سفارش‌های نمونه از اکسپرس‌هایی مانند DHL، FedEx، UPS و TNT استفاده می‌کنیم. برای سفارشات عمده، پروازهای هوایی یا حمل و نقل دریایی انجام می شود.

Q3: زمان تحویل سفارش فله چقدر است؟

A3: زمان تحویل سفارش 5-10 روز کاری خواهد بود

Q4: مدت ضمانت شما چقدر است؟

A4: 12 ماه ماندگاری دارد.



8. دانش مرتبط

دلایل زیادی وجود دارد که چرا مردم تجهیزات الکترونیکی خود را دوباره کار می کنند. شایع‌ترین دلایل عبارتند از: قطعات معیوب، نیاز به تعویض قطعات مهندسی قدیمی، اتصالات لحیم کاری ضعیف و ریزش ناخواسته لحیم کاری. بخشی از این کارها در زمان تعمیر گوشی موبایل انجام می شود.

هنگام انجام دوباره کاری، متخصصان ماهر باید از قطعات اطراف محافظت کنند. آنها این کار را با پایین نگه داشتن تنش حرارتی روی مجموعه تا حد امکان انجام می دهند. این به جلوگیری از انقباضات بالقوه خطرناک تخته کمک می کند.

اولین گام در کار مجدد استفاده از یک تفنگ هوای گرم برای گرم کردن یک دستگاه نصب روی سطح است. این کار تمام اتصالات لحیم کاری بین برد مدار چاپی و دستگاه نصب سطحی را ذوب می کند. مرحله دوم برداشتن دستگاه نصب سطحی و مرحله سوم تمیز کردن آرایه پد روی هادی برای حذف لحیم کاری قدیمی است. لحیم کاری قدیمی به راحتی قابل جابجایی است. تنها کاری که باید انجام دهید این است که آن را تا نقطه ذوب خود گرم کنید. برای این منظور از یک قیطان لحیم کاری، یک تفنگ هوای گرم و یک آهن لحیم کاری استفاده می شود.

برای تکمیل مراحل بالا، متخصصان ماهر از سیستم هم ترازی بینایی استفاده می کنند. تجهیزات پیشرفته دارای وضوح بالا و دقت بالایی هستند. این سیستم مولفه جدید را قادر می سازد تا دقیقاً روی آرایه پد قرار گیرد.

هنگامی که همه چیز انجام شد، دستگاه نصب سطحی روی برد مدار لحیم می شود. پروفیل لحیم کاری برای پیش گرم کردن برد مدار استفاده می شود. همچنین برای گرم کردن اتصالات بین برد مدار چاپی و دستگاه استفاده می شود.
