Xray For Electronics Voard
این دستگاه اشعه ایکس{0}PCB آزمایشات دقیق غیرمخرب را برای الکترونیک و تولید ارائه میکند. به عنوان یک دستگاه پرتو ایکس صنعتی همه کاره، دارای آشکارساز کج و مرحله قابل برنامه ریزی برای بازرسی چند زاویه است—ایده آل برای برنامه های تستر ECU خودرو و تجزیه و تحلیل مونتاژ PCB.
شرح
بررسی اجمالی محصول

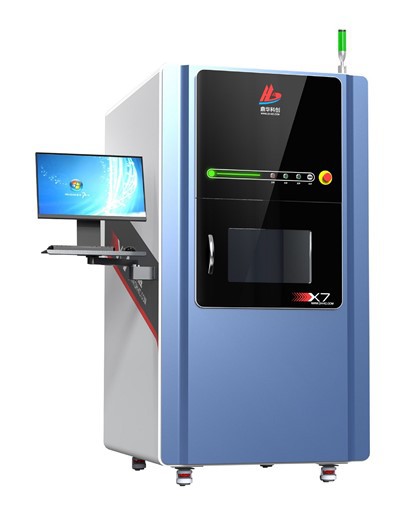

وضعیت-هنر-- ماPCB دستگاه اشعه ایکس-آزمایش غیرمخرب دقیق-را دوباره تعریف می کند. به عنوان یک همه کارهدستگاه اشعه ایکس{0} صنعتی، قابلیت های بی نظیری را برای کنترل کیفیت و تجزیه و تحلیل خرابی در الکترونیک و قطعات پیچیده ارائه می دهد.
ویژگی ها و مزایا اصلی
1.XY-مرحله حرکت محور:پوشش گسترده اسکن را فعال می کند و به طور قابل توجهی توان بازرسی محصول و قابلیت اطمینان را افزایش می دهد.
آشکارساز تصویر کج 2.60 درجه:مشاهده بدون دردسر عیوب دیوارهای جانبی-در اجزایی مانند BGA را تسهیل میکند و تضمین میکند جامعتستر ECU-تجزیه و تحلیل درجه برای الکترونیک خودروهای حیاتی.
3.-منبع و گیرنده پرتو خط زمانی واقعی:از یک منبع مهر و موم شده HAMAMATSU ژاپنی با حساسیت بالا-همراه با یک آشکارساز صفحه دیجیتال- با کیفیت بالا برای تصویربرداری-در زمان واقعی و واضح استفاده میکند.
4. پنجره ناوبری خودکار بصری:رابط کاربری{0}}پسند به اپراتورها اجازه میدهد تا به سرعت اهداف بازرسی را پیدا کرده و در آنها بزرگنمایی کنند و گردش کار را سادهتر کند.
5. پلت فرم بارگیری جادار:دارای یک محفظه بازرسی بزرگ 550mm x 670mm، که طیف وسیعی از اندازه های محصول را در خود جای می دهد.
6. دستور العمل های بازرسی قابل برنامه ریزی:ایدهآل برای-بازرسی خودکار با حجم بالا، افزایش کارایی و اطمینان از نتایج ثابت دسته به دسته.
7. مدیریت کتابخانه دیجیتال کار:ذخیره، ویرایش و مدیریت برنامه های بازرسی برای بررسی های کیفیت قابل تکرار و ردیابی.
یکپارچه سازی سیستم 8.S/ERP:پشتیبانی از اتصال قابل تنظیم برای مدیریت یکپارچه داده ها و ادغام در سیستم های کارخانه هوشمند.
دامنه های کاربردی
این حق بیمهدستگاه اشعه ایکس{0} صنعتیبرای تعالی در چندین بخش مهندسی شده است:
1. بسته بندی نیمه هادی و پیشرفته:بازرسی IC، BGA، CSP، Flip Chip.
2. PCB و مونتاژ (SMT/DIP):جامعPCB دستگاه اشعه ایکس-برای اتصالات لحیم کاری، حفره ها، و قرار دادن قطعات.
3. الکترونیک خودرو:بازرسی بحرانی برایتستر ECUبرنامه ها، حسگرها، کانکتورها و ماژول های کنترلی.
4. قطعات خودرو:ریختهگریهای آلومینیومی، قالبگیریها و سایر اجزای{0}}ایمنی حیاتی.
5-انرژی نو:بازرسی سلول و ماژول باتری برای باتریهای لیتیوم{0}}.
6-صنایع تخصصی:سلول های فتوولتائیک، پلاستیک های قالب گیری شده، بسترهای سرامیکی و غیره.
پارامترهای محصولات
مشخصات ماشین :
| مورد | پارامتر | مورد | پارامتر | |
| ابعاد: | 1500 × 1500 × 2100 میلی متر | منبع تغذیه: | AC220V 10A | |
| وزن: | حدود 1500 کیلوگرم | وزن بسته بندی شده: | تقریباً. 1800کیلوگرم | |
| ابعاد بسته بندی: | 1600 × 1600 × 2200 میلی متر | مصرف برق: | 1.7 کیلو وات | |
| روش بارگذاری: | کتابچه راهنمای کاربر | حالت تشخیص: | آفلاین | |
| روش عملیات: | کتابچه راهنمای کاربر | مدیریت مجوز: | رمز عبور |
لوله اشعه ایکس-:
| مورد | پارامتر | مورد | پارامتر |
| نوع لوله نور: | بسته | جریان فوتوتوب: | 200μA |
| ولتاژ لوله نور: | 90 کیلو ولت | اندازه فوکوس: | 3-5 میلی متر |
| روش خنک کننده: | خنک کننده هوا | بزرگنمایی هندسی: | 300 بار |
سیستم تصویربرداری:
| مورد | پارامتر | مورد | پارامتر |
| آشکارساز: | TFT جدید | تحمل پرتو: | 10000 گری |
| منطقه تصویربرداری موثر: | 130 × 130 میلی متر | سطح حفاظت: | IP65 |
| ماتریس پیکسل: | 1536 × 1536 | اندازه: | 176 × 176 × 47 میلی متر |
| اندازه پیکسل: | 85μm | وزن: | 3.5 کیلوگرم |
| وضوح فضایی: | 5.8 لیتر بر میلی متر | قدرت: | 9W |
| نرخ فریم: | 20 فریم بر ثانیه | دمای عملیاتی: | 10-40 درجه |
| ارقام تبدیل AD: | 16 بیت | دمای ذخیره سازی: | -10-55 درجه |
| رابط داده: | گیگابیت اترنت | رطوبت عملیاتی: | 20-90% اسب بخار (بدون تراکم) |
| حالت ماشه: | اکتساب مداوم، همگام سازی پالس | رطوبت ذخیره سازی: | 10-90% اسب بخار (بدون تراکم) |
| محدوده انرژی اشعه ایکس-: | 40KV-130KV | تنظیمات تصویر: | روشنایی، کنتراست، افزایش خودکار و نوردهی |
کامپیوتر صنعتی
| مورد | پارامتر | مورد | پارامتر |
| مانیتور: | مانیتور 21.5-اینچی با کیفیت بالا | سیستم عامل: | ویندوز 10 64-بیت |
| دستورالعمل های عملیاتی: | صفحه کلید / ماوس | هارد/حافظه: | 1 ترابایت / 8 گیگابایت |
تضمین امنیت
دوز پرتو:
از ساختار محافظ فولادی-سرب-به همراه پنجره دید درب جلو از سرب{2}}حاوی شیشه برای محافظت در برابر تشعشع استفاده میکند. در هر موقعیت 20 میلیمتری از محفظه، نرخ معادل دوز تشعشع اندازهگیریشده کمتر یا برابر با 1 μSv/h، مطابق با استانداردهای بینالمللی است.
پنجره مشاهده شیشه سربی:
شیشه سربی شفاف تشعشع را جدا می کند در حالی که امکان مشاهده جسم مورد آزمایش را فراهم می کند.
اینترلاک ایمنی:
همه درهای دسترسی تعمیر و نگهداری مجهز به دو سوئیچ محدود{0}}حساسیت بالا هستند. هنگامی که هر دری باز می شود، لوله اشعه ایکس فوراً و به طور خودکار برق-شکن می شود.
سوئیچ درب ایمنی الکترومغناطیسی:
پنجره مشاهده مجهز به یک کلید الکترومغناطیسی است که از باز شدن پنجره در حین کارکرد لوله اشعه ایکس- جلوگیری می کند.
دکمه توقف اضطراری:
واقع در کنار موقعیت اپراتور. فشار دادن آن بلافاصله برق را قطع می کند.
مشاهده پنجره:
دارای یک پنجره مشاهده شفاف است که امکان مشاهده مستقیم نمونه را در حین کار فراهم می کند.
محافظت از لوله اشعه ایکس-:
قبل از خروج از رابط نرم افزار برای انجام سایر عملیات، لوله اشعه ایکس- باید خاموش شود.
تشخیص تصاویر
سیستم ما را نه فقط به عنوان یک انتخاب کنیدPCB دستگاه اشعه ایکس-، اما به صورت کاملدستگاه اشعه ایکس{0} صنعتیاکوسیستم طراحی شده برای پاسخگویی به نیازهای سختگیرانه تولید مدرن و تضمین کیفیت، به ویژه برای پیشرفتهتستر ECUاعتبار سنجی و فراتر از آن
