ایستگاه بازسازی نوری BGA نیمه خودکار
1. معرفی محصول تعریف جدیدی از تعمیر برد - خودکار، انعطاف پذیر و قابل اعتماد فرآیند! · هد گرمایش هیبریدی 1200 واتی بسیار کارآمد، گرمایش پایین مادون قرمز با مساحت بزرگ با 3 منطقه گرمایش 3000 وات) · تراز خودکار و دقیق قطعات با کمک دستگاه ...
شرح
ایستگاه بازسازی نوری BGA نیمه خودکار
1. معرفی محصول
تعریف جدیدی از تعمیر برد: خودکار، انعطاف پذیر و قابل اطمینان در فرآیند!
- هد گرمایش هیبریدی 1200 واتی بسیار کارآمد
- گرمایش پایین مادون قرمز همگن با مساحت بزرگ با 3 ناحیه گرمایش (هر کدام 800 وات)
- تراز خودکار و دقیق اجزا با کمک بینایی ماشین
- سیستم محوری موتور محرک بسیار دقیق برای قرار دادن قطعات (+/{2}}.025 میلی متر)
- نتایج تعمیرات مستقل از کاربر و قابل تکرار تضمین شده است
- کنترل فرآیند و مستندسازی از طریق نرم افزار اپراتور HRSoft
- عملکرد تمام اتوماتیک یا نیمه اتوماتیک
- مناسب برای استفاده با ایستگاه Dip&Print
2. مشخصات محصول
|
ابعاد (W x D x H) بر حسب میلی متر |
660 * 620 * 850 میلی متر |
|
وزن بر حسب کیلوگرم |
70 کیلوگرم |
|
طراحی آنتی استاتیک (y/n) |
y |
|
رتبه بندی قدرت در W |
5300W |
|
ولتاژ اسمی در V/AC |
110 ~ 220 ولت 50/60 هرتز |
|
گرمایش بالا |
هوای گرم 1200 وات |
|
گرمایش کمتر |
هوای گرم 1200 وات |
|
منطقه پیش گرمایش |
مادون قرمز 2700 وات، اندازه: 250 x 330 میلی متر |
|
اندازه PCB بر حسب میلی متر |
از 20*20~370*450 میلی متر |
|
اندازه قطعه بر حسب میلی متر |
از 1*1 80*80 |
|
عملیات |
7-صفحه نمایش لمسی داخلی اینچ، وضوح 800*480 |
|
نماد تست |
CE |

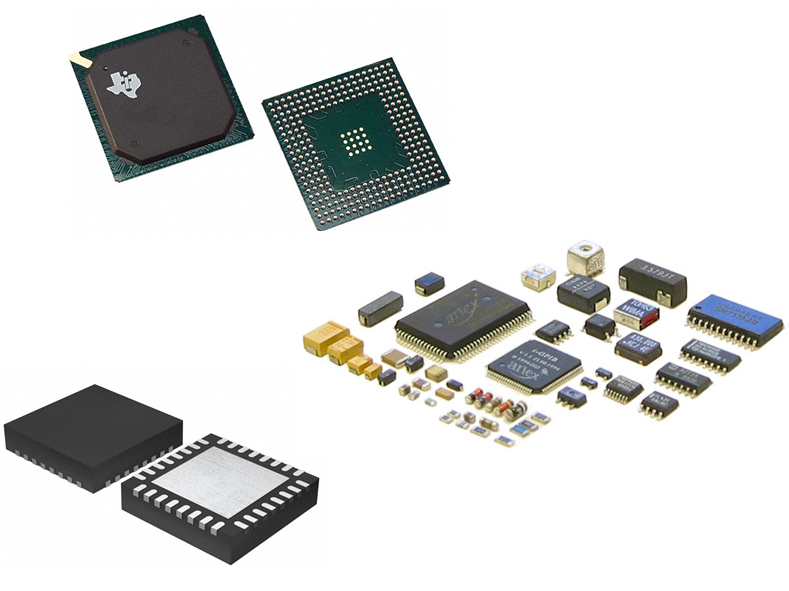

3. برنامه های کاربردی محصول
لحیم کاری، قرار دادن و لحیم کاری انواع دستگاه های روکار (SMD): BGA، BGA متالیک، CGA،
سوکت BGA، QFP، PLCC، MLF و قطعات مینیاتوری با طول لبه تا 1×1 میلی متر.

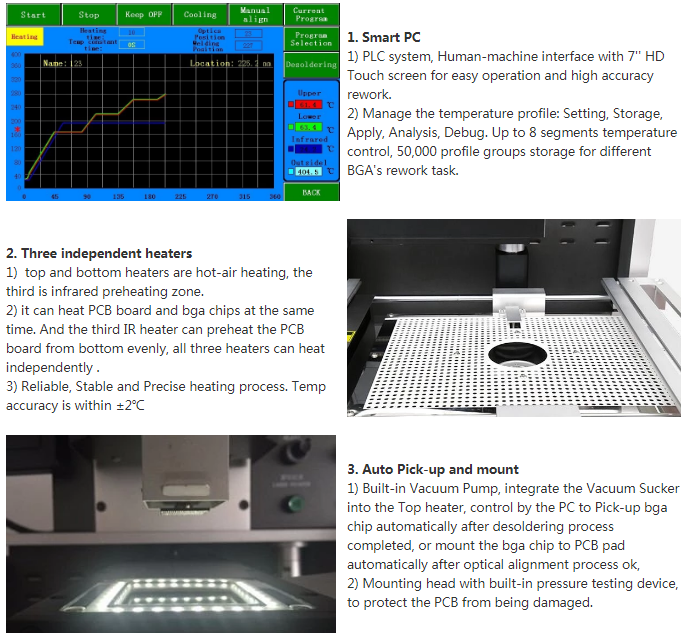

4. جزئیات محصول
5. صلاحیت های محصول
6. خدمات ما
برای حمایت از مشتریان خود، خدمات فروش استاندارد طلایی و پشتیبانی فنی را از دفاتر Dinghua خود ارائه می دهیم.
مهندسان بسیار آموزش دیده ما در همه انواع برنامه های کار مجدد با تجربه هستند و می توانند در فرآیندها، نازل ها، شابلون ها، قطعات یدکی و سفارشی سازی کمک کنند.
7. سوالات متداول
س: چگونه دستگاه دوباره کار Dinghua BGA دما را کنترل می کند؟ آیا دستگاه خیلی داغ می شود و به PCB یا تراشه آسیب می رساند؟
A: دستگاه دوباره کاری Dinghua BGA می تواند تراشه های PCB و BGA را به طور همزمان گرم کند. سومین بخاری IR PCB را از پایین به طور یکنواخت پیش گرم می کند تا از تغییر شکل PCB در طول فرآیند تعمیر جلوگیری کند. هر سه بخاری را می توان به طور مستقل کنترل کرد.
برای اطمینان از کنترل دقیق دما با انحراف 2± درجه، از یک ترموکوپل نوع K با کنترل حلقه بسته و یک سیستم جبران دمای خودکار PID به همراه یک PLC و ماژول دما استفاده می کند.
س: چگونه دستگاه دوباره کاری Dinghua BGA ایمنی را برای محافظت از اپراتور در مواقع اضطراری تضمین می کند؟
پاسخ: دستگاه دارای گواهینامه CE و مجهز به دکمه اضطراری است. علاوه بر این، یک هشدار صوتی وجود دارد که حدود 5 ثانیه قبل از اتمام فرآیند لحیم کاری/لحیم کاری فعال می شود. همچنین دارای یک سیستم حفاظت خودکار خاموش شدن برق در صورت بروز حوادث غیرعادی، با کنترلهای دوگانه حفاظت از گرمای بیش از حد است.
