مادون قرمز Bga Rework Station قیمت در هند

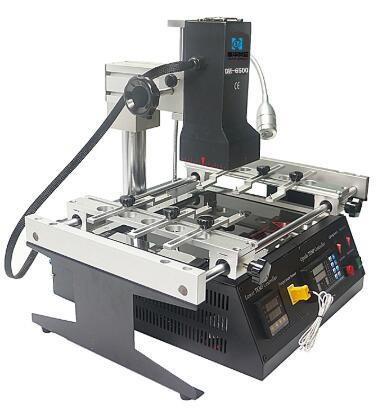

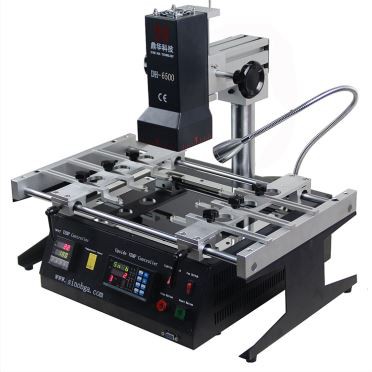

ایستگاه بازسازی IR6500 BGA که DH-A01R نیز نامیده میشود، که ارزانترین و کاربردیترین مدل است، دارای یک منطقه گرمایش مادون قرمز بالا، یک منطقه پیش گرمکننده IR برای گرم کردن مادربرد بزرگ، برنامه کاربردی برای تلفن همراه، رایانه و سایر لوازم الکترونیکی است.
شرح
ایستگاه دوباره کاری مادون قرمز DH{0}}
ایستگاه بازسازی مادون قرمز BGA یک دستگاه تخصصی است که در صنعت الکترونیک برای تعمیر یا کار مجدد اجزای آرایه شبکه توپ (BGA) روی بردهای مدار چاپی (PCB) استفاده می شود. BGA ها نوعی بسته بندی روی سطح هستند که برای مدارهای مجتمع استفاده می شود، جایی که اتصالات از طریق آرایه ای از توپ های لحیم کاری در قسمت زیرین قطعه انجام می شود.
DH{0}} مجتمع تعمیر مادون قرمز جهانی با کنترلکنندههای دما دیجیتال و گرمایش سرامیکی برای Xbox،
تراشه های PS3 BGA، لپ تاپ، کامپیوتر و غیره تعمیر شده است.
DH{0}} سمت چپ، راست و پشت متفاوت است

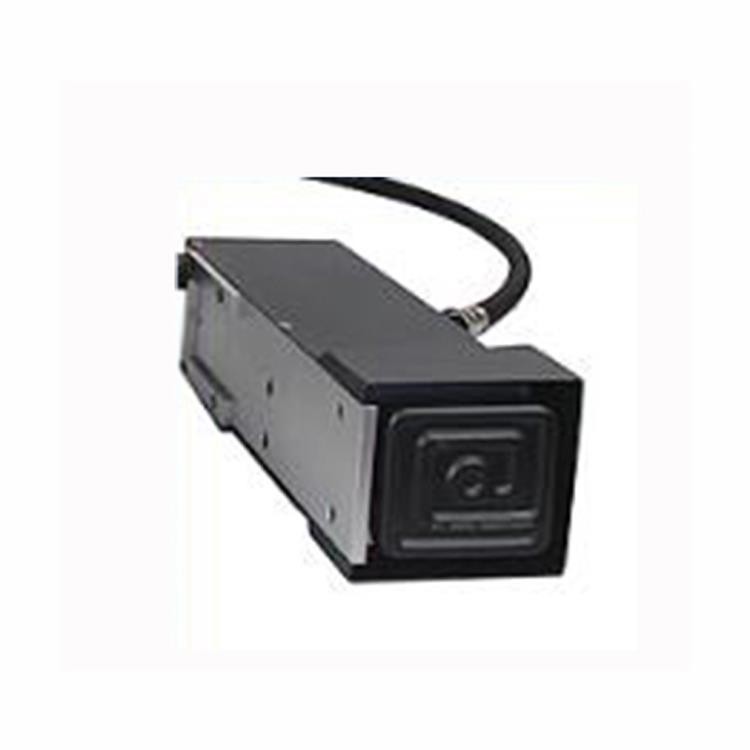

گرمایش سرامیکی IR فوقانی، طول موج 2 ~ 8 میلی متر، منطقه گرمایش تا 80 * 80 میلی متر است، برنامه برای Xbox،
مادربرد کنسول بازی و سایر تعمیرات در سطح تراشه.
وسایل یونیورسال، 6 تکه با یک بریدگی کوچک و یک سنجاق نازک و برآمده، که قابل استفاده برای
مادربردهای نامنظم که روی نیمکت کار ثابت می شوند، اندازه PCB می تواند تا 300 * 360 میلی متر باشد.
منطقه پیش گرمایش پایین، پوشش داده شده توسط محافظ شیشه ای ضد دمای بالا، منطقه گرمایش 200 * 240 میلی متر است.
اکثر مادربردها را می توان روی آن استفاده کرد.
2 کنترل کننده دما برای تنظیم زمان و دمای دستگاه، 4 منطقه دما وجود دارد
برای هر پروفایل دما تنظیم شود و 10 گروه از پروفایل های دما را می توان ذخیره کرد.
پارامترهای ایستگاه مجدد کار BGA مادون قرمز:
| منبع تغذیه | 110~250V +/{3}}% 50/60Hz |
| قدرت | 2500W |
| مناطق گرمایشی | 2 IR |
| PCB موجود است | 300*360 میلی متر |
| اندازه قطعات | 2*2~78*78 میلی متر |
| وزن خالص | 16 کیلوگرم |
FQA ایستگاه دوباره کاری IR BGA
س: آیا می تواند تلفن همراه را تعمیر کند؟
پاسخ: بله، می تواند.
س: برای 10 ست چقدر است؟
A: For a better price, please email us: john@dh-kd.com
س: آیا می خواهید OEM را بپذیرید؟
A: بله، لطفا به ما اطلاع دهید که چه مقدار ممکن است نیاز داشته باشید؟
س: آیا می توانم مستقیماً از کشور شما خرید کنم؟
A: بله، ما می توانیم آن را با اکسپرس به درب شما ارسال کنیم.
برخی از مهارت ها در مورد ایستگاه دوباره کاری IR BGA
دانش قبل از عمل:
نرخ افزایش دما در منطقه پیش گرمایش بدون سرب معمولاً در 1.2-5 درجه بر ثانیه (ثانیه) کنترل می شود. دما در ناحیه پیش گرمایش معمولاً کمتر از 160 درجه است و دما در منطقه عایق 160-190 درجه است. دمای پیک به طور کلی در 235-245 درجه کنترل می شود و دما برای 10-45 ثانیه حفظ می شود. زمان افزایش دما تا اوج دما حدود 1.5 تا 2 دقیقه است.
نقطه ذوب لحیم کاری سرب 183 درجه است، در حالی که نقطه ذوب خمیر لحیم کاری بدون سرب 217 درجه است. هنگامی که دما به 183 درجه می رسد، خمیر لحیم حاوی سرب شروع به ذوب شدن می کند. به دلیل خواص شیمیایی آن، نقطه ذوب واقعی مهره های لحیم کاری بالاتر از خمیر لحیم است.
دانش عمومی ماشین:
1,به طور گسترده استفاده می شود:سمت بالا باز + سمت پایین مادون قرمز تیره.
2,سه مدل منطقه دما:هوای گرم + گرمای تابشی + نور مادون قرمز تیره کم.
3,ظاهر تمام قرمز:مادون قرمز بالا + مادون قرمز تیره پایین. نکات کلیدی: روش های گرمایش و برنامه های دما بسته به نوع محصول متفاوت است. معرفی گرما به شرح زیر است:
گرمایش هوای گرم:با استفاده از اصل انتقال حرارت هوا، گرمایش با دقت بالا و قابل کنترل را ارائه می دهد. تنظیم حجم هوا و سرعت باد باعث گرمایش یکنواخت و قابل کنترل می شود. در حین جوشکاری، گرما از بدنه تراشه BGA منتقل می شود و باعث اختلاف دما بین مهره های لحیم کاری و خروجی هوای گرم می شود. دماهای مورد نیاز ممکن است بسته به تولیدکنندگان مختلف متفاوت باشد و داده های این کاغذ سفید برای همه مدل های فناوری Dinghua اعمال می شود. این عوامل باید هنگام تنظیم در نظر گرفته شوند و عملکرد دانه های لحیم کاری باید بر اساس آن درک و پیکربندی شود.
برای تمایز در بخش های دما (به دستورالعمل های فنی سازنده برای تنظیمات خاص مراجعه کنید)، مهم است که ابتدا قسمت بالاترین دما را تنظیم کنید. مقدار دمای پیک را تنظیم کنید (235 درجه برای بدون سرب، 220 درجه برای مواد سربدار) و ایستگاه تعمیر BGA را برای گرمایش آزمایشی اجرا کنید. هنگام گرم کردن، کل فرآیند را کنترل کنید، به خصوص اگر تحمل دمای برد جدید ناشناخته باشد. هنگامی که دما از 200 درجه فراتر رفت، فرآیند ذوب توپ لحیم کاری را در وصله کنار BGA بررسی کنید. از موچین برای لمس پچ استفاده کنید. اگر حرکت کند، دما کافی است. وقتی تراشه BGA شروع به غرق شدن کرد، دمای نمایش داده شده روی دستگاه یا صفحه لمسی و زمان کار را ثبت کنید. دمای ایده آل باید به مدت 10 تا 20 ثانیه پس از رسیدن به نقطه ذوب حفظ شود.
خط پایین:پس از تشکیل BGA، گلوله های لحیم کاری پس از رسیدن به دمای اوج برای چند ثانیه شروع به جدا شدن خواهند کرد. فقط قسمت بالاترین دمای منحنی دما باید روی بالاترین دمای ثابت برای N + 20 ثانیه تنظیم شود. برای سایر روش ها، به پارامترهای منحنی دما ارائه شده توسط سازنده مراجعه کنید. به طور کلی، کل فرآیند لحیم کاری سرب باید در حدود 210 ثانیه و فرآیند بدون سرب در حدود 280 ثانیه کنترل شود. زمان برای جلوگیری از آسیب غیر ضروری به PCB و BGA نباید خیلی طولانی باشد.
