دستگاه اپتیکال BGA Reballing خودکار

دستگاه خودکار نوری bga reballing

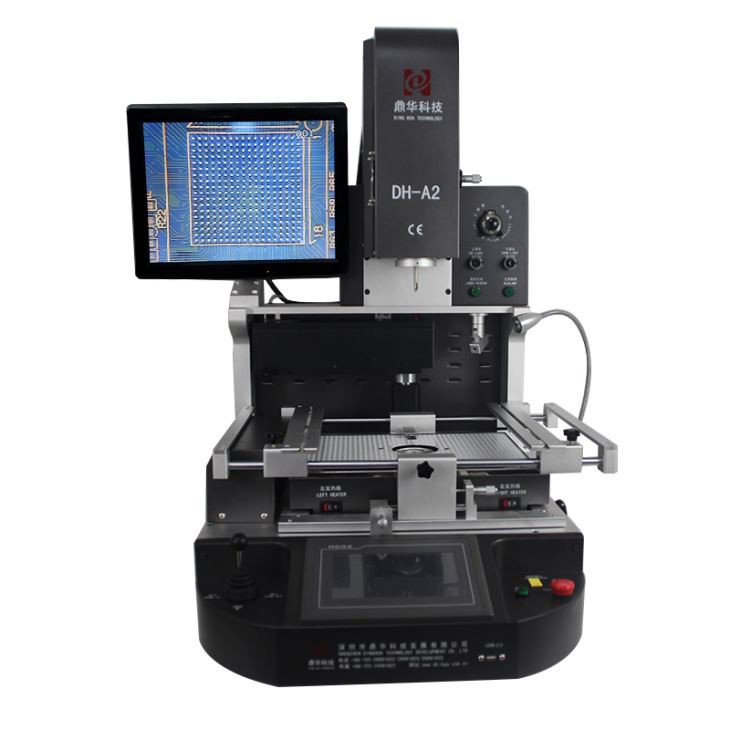

محصول معرفی دستگاه reballing اپتیکال اتوماتیک bga

ایستگاه بازسازی BGA یک خودکار با صفحه نمایش مانیتور HD (15 اینچ)، لنز CCD نوری وارداتی برای تراز است.

و کنترل دقیق دما و زمان کامپیوتر صنعتی.

پارامتر محصول دستگاه اپتیکال bga reballing اتوماتیک

ویژگی محصول و کاربرد دستگاه اپتیکال reballing اتوماتیک bga

کامپیوتر صنعتی تعبیه شده، تنظیمات سیستم دیجیتال، سه منطقه گرمایش مستقل، سیستم دوربین CCD پاناسونیک،

رابط مکالمه صفحه لمسی HD، کنترل PLC، کنترل یکپارچه چند منظوره، طراحی ساختار انسانی،

لنز نوری تاشو، شماره اختیاری، مشخصات دما را ذخیره و انتخاب کنید.

2. دو حالت عملیات در سیستم: خودکار / دستی. حالت خودکار: لحیم کاری / لحیم کاری خودکار bga با دکمه. حالت دستی:

دستی بالا/پایین سر بالا به لحیم کاری/لحیم کاری bga با جوی استیک. هر دو حالت با تراز نوری و

موقعیت لیزری برای پایان دادن به فرآیند. در همین حال، خلاء داخلی می تواند تراشه bga را به راحتی دریافت کند.

3. چند کارکردی: "موقعیت سریع"، "دمای نگهداری"، "سنسور فشار"، "تجزیه و تحلیل دمای فوری"، "اخطار صوتی"

قبل از اتمام گرمایش، "تراز اپتیکال بصری HD"، "کنترل دمای دقیق بالا، نرخ تعمیر بالا، پایداری بالا" و غیره.

4. کنترل حلقه بسته ترموکوپل نوع k با دقت بالا و سیستم جبران دمای خودکار PID، با PLC و

ماژول دما و واحد کنترل هوشمند برای فعال کردن انحراف دما در ± 2 درجه. در همین حال، دمای خارجی

رابط اندازه گیری دیکشن دما و تجزیه و تحلیل دقیق منحنی دمای واقعی را امکان پذیر می کند.

5. موقعیت لیزری: کمک به قرار دادن سریع PCB در نقطه مرکزی، و با "وضعیت پشتیبانی 5 نقطه"، راحت تر و دقیق تر.

6. ثابت جهانی متحرک از آسیب دیدن PCB در قسمت حاشیه ای، مناسب برای انواع تعمیرات PCB جلوگیری می کند.

7. نور LED با قدرت بالا برای اطمینان از روشنایی برای کار، و با اندازه های مختلف نازل آهنربا، مواد آلیاژ تیتانیوم، آسان

تعویض و نصب، هرگز تغییر شکل و زنگ زده.

8. دمای بخش 6-8 را می توان برای گرمایش بالا و گرمایش پایین (تا 16 بخش) تنظیم کرد. 50،000 گروه منحنی دما

را می توان ذخیره کرد، که می تواند شماره گذاری، اصلاح و در هر زمان با توجه به BGA های مختلف اعمال شود. تجزیه و تحلیل منحنی، تنظیم و تنظیم

بر روی صفحه نمایش لمسی نیز موجود است.

9. با هشدار صوتی 5-10 ثانیه قبل از اتمام گرمایش: به اپراتور یادآوری کنید که چیپ bga را به موقع دریافت کند. پس از گرم شدن، فن خنک کننده خواهد شد

کار به صورت خودکار، زمانی که دما به دمای اتاق کاهش یابد (<45℃ ), cooling system will stop automatic to prevent the heater

از پیری

تایید گواهینامه 10.CE. حفاظت دوگانه: محافظ گرمای بیش از حد به علاوه عملکرد توقف اضطراری.

جزئیات محصول ازدستگاه اپتیکال reballing اتوماتیک bga

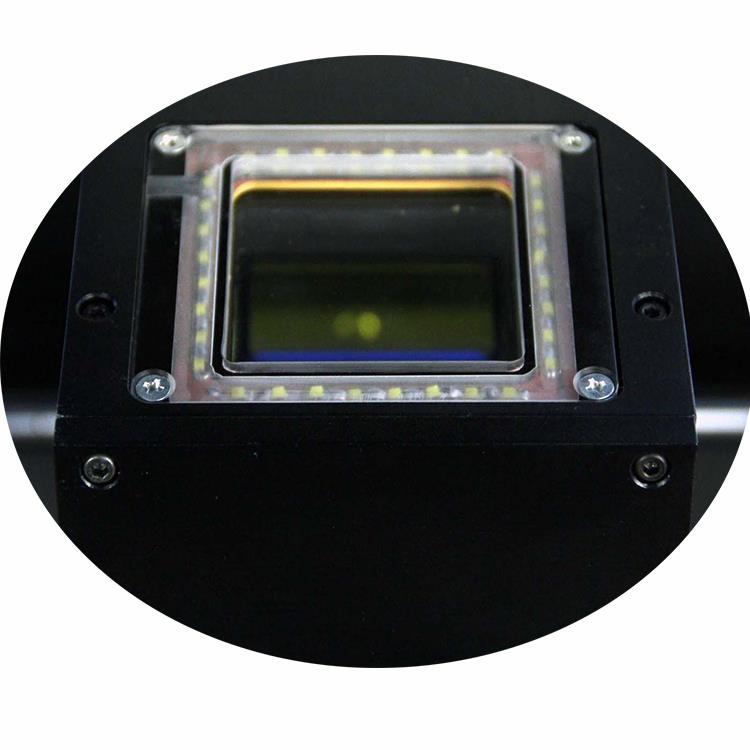

لنز CCD نوری ایستگاه بازسازی BGA

نازل بالایی تعبیه شده در قلم جاروبرقی

طراحی 2 در 1 برای تراشه جایگزین یا

به راحتی و با دقت برداشته می شود، همچنین جزء حسگر نصب شده در قلم خلاء،

هنگامی که PCB لمسی یا هر بلوکی به سمت پایین اجرا می شود، بلافاصله متوقف می شود، به طوری که PCB می تواند محافظت شود.

بخاری های مستقل

بخاری هوای داغ بالا، شنیدن هوای داغ پایین و منطقه پیش گرمایش مادون قرمز، در صورت تعمیر IC کوچک، نازل های کوچک منطبق،

و پیش گرمایش IR را می توان خاموش کرد.

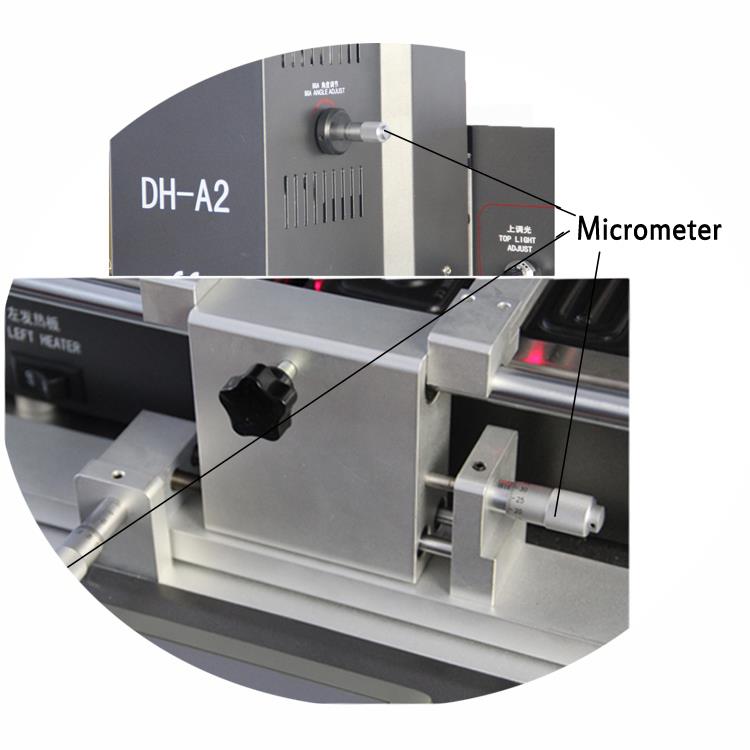

3 میکرومتر برای PCB و تنظیم تراشه

میکرومتر بالایی برای تنظیم زاویه تراشه، حداکثر 60 درجه قابل چرخش، 2 میکرومتر پایین،یکی برای

PCB به چپ یا راست منتقل شد، یکی برای PCB است که به چپ یا راست منتقل می شود، تنظیم دقیق 15 میلی متر است.

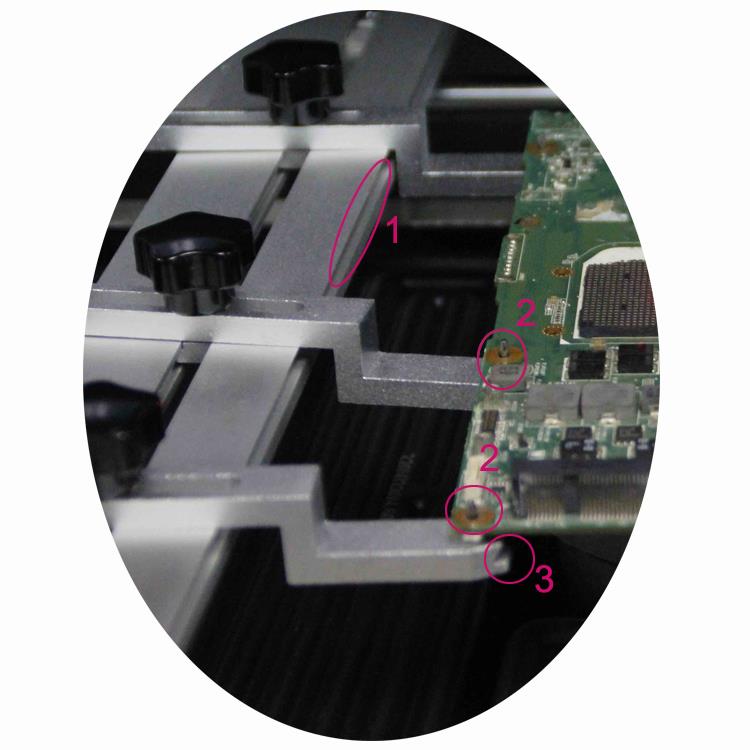

تجهیزات جهانی برای PCB ثابت

شیار 1 "V" برای PCB با لبه معمولی

2 "نوک نازک" برای سوراخ های PCB با لبه نامنظم

3. گیره کروکودیل برای هر PCB با هر شکل

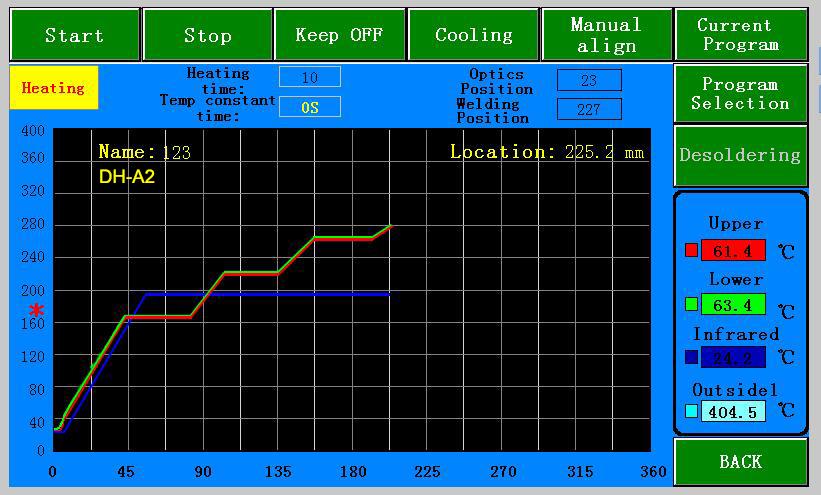

کامپیوتر صنعتی برای کنترل دما و زمان ایستگاه بازکاری BGA

این یک صفحه نمایش لمسی کامپیوتر صنعتی است که دما و زمان را روی آن می توان تنظیم کرد.PID دمای لحظه ای گرفتن

و کالیبره کردن، و تقریباً هیچ حرارتی در 5 سال اول محو نمی شود، هر دوی آنها می توانند سرعت بالای موفقیت آمیز دوباره کاری را محقق کنند.

محصول صلاحیت دستگاه reballing اپتیکال اتوماتیک bga

ماشین آلات به اروپا، آمریکا، آسیای جنوب شرقی و آسیا و غیره فروخته شده است.

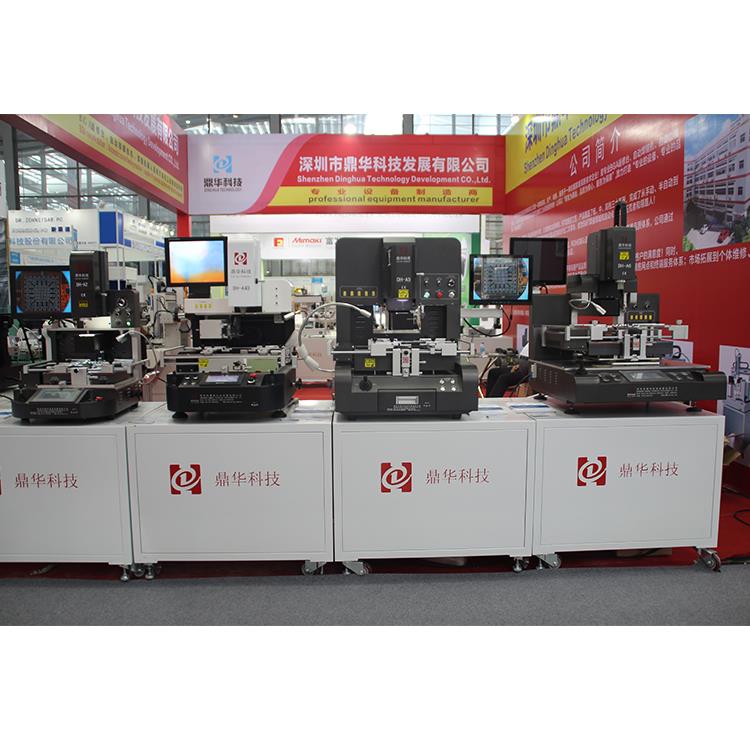

شرکت در نمایشگاه کانتون 2 بار در سال، 1 بار در خارج از کشور به مدت 1 سال، مانند دبی، بنگلور و برلین و غیره.

خدمات تحویل و حمل و نقلازدستگاه اپتیکال reballing اتوماتیک bga

قبل از تحویل: دستگاه برای آزمایش حداقل 24 ساعت در حال لرزش است، پس از آن، اجازه دهید 12 ساعت ثابت کار کند.

سپس در جعبه تخته سه لا بسته بندی می شود، بنابراین، اگر برای دریافت دستگاه فوری هستید، لطفاً 2 روز کاری قبل از تحویل سفارش دهید.

پس از تحویل: ارائه یک شماره ردیابی، و گزارش جزئیات حمل و نقل در زمان واقعی، پس از دریافت ماشین ها،

مهندس پس از فروش نحوه نصب و استفاده و غیره را راهنمایی می کند.

پرسش‌های متداول از دستگاه اپتیکال reballing خودکار bga

1. س: می تواند مک بوک، تلفن همراه و کنسول بازی و غیره را تعمیر کند.

A: البته، نه تنها می تواند آنها را تعمیر کند، بلکه می تواند سایر موارد مانند جعبه بالا، تلویزیون و تهویه مطبوع و غیره را نیز تعمیر کند.

2. س: آیا ایستگاه دوباره کاری BGA خودکار است؟

پاسخ: بله، اینطور است، مهم نیست که چه زمانی لحیم کاری یا لحیم کاری انجام دهید، می تواند

به طور خودکار کار می کند.

3. س: آیا این ایستگاه دوباره کاری IR BGA کامل است؟

پاسخ: خیر، دارای 2 * بخاری هوای گرم و 1 منطقه پیش گرمایش IR است.

4. س: چگونه می توانم کار کنم؟

پاسخ: هنگامی که دستگاه دریافت شد، فقط از یک جعبه بیرون بیاورید و آن را وصل کنید (قدرت)

نمایه دما را انتخاب کنید یا یک پروفایل دما تنظیم کنید، سپس کار کنید.

آخرین اخبار دستگاه اپتیکال reballing اتوماتیک bga

روش

برای تعیین روش حذف پوشش مناسب، ابتدا باید پوشش شناسایی شود. در طول ساخت اصلی

پوشش خاص معمولا شناخته شده است. در نتیجه، روش های حذف پوشش معمولاً می تواند مشخص و بر اساس آن باشد

پوشش های شناخته شده مورد استفاده

هنگامی که شناسایی پوشش در دسترس نیست، مشاهده و آزمایش ساده به شناسایی ویژگی های پوشش کمک می کند

تا بتوان روش صحیح حذف را مشخص کرد.

توجه داشته باشید

شناسایی عمومی یا تجاری مواد پوشش برای انجام حذف پوشش ضروری نیست.

1.سختی

تست نفوذ در یک منطقه غیر بحرانی برای تعیین سختی نسبی. هر چه پوشش سخت تر باشد، برای ساینده خالص مناسب تر است

تکنیک. هر چه پوشش‌ها نرم‌تر و لطیف‌تر باشند، برای روش‌های حذف مسواک مناسب‌تر هستند.

احتیاط

عملیات سایش می تواند بارهای الکترواستاتیکی ایجاد کند

2. شفافیت

بدیهی است که پوشش های شفاف معمولاً برای حذف مناسب تر از نوع مات هستند. روش های حذف مورد استفاده با مات

پوشش‌ها باید به مراتب قابل کنترل‌تر بوده و نسبت به آسیب رساندن به اجزای پوشش‌دهی شده و سطوح تخته چاپی حساسیت کمتری داشته باشند.

معمولا کندتر هستند

3. حلالیت

تست پوشش از نظر ویژگی های حلالیت در یک منطقه غیر بحرانی با تری کلرواتان، زایلن یا سایر حلال های با سمیت کم

و فعالیت خفیف

احتیاط

مجموعه های تخته چاپ شده نباید در حلال های خشن غوطه ور شوند.

4. حذف حرارتی

از یک دستگاه جداکننده حرارتی با گرمایش کنترل شده و بدون لبه برش برای تعیین اینکه آیا پوشش می تواند حرارتی باشد استفاده کنید.

حذف شده. با دمای پایین شروع کنید، تقریباً 100 درجه سانتیگراد (210 درجه فارنهایت) و دما را افزایش دهید تا پوشش از بین برود.

اگر روکش جریان پیدا کرد یا لثه کرد، شما خیلی داغ هستید یا پوشش گرم نیست

مناسب برای حذف حرارتی

احتیاط

از حداکثر دمای نگهداری قطعات یا سایر محدودیت ها تجاوز نکنید.

5. برهنه پذیری

با دقت پوشش را با یک تیغه تیز در یک ناحیه غیر بحرانی برش دهید و سعی کنید از سطح جدا شوید تا مشخص شود.

اگر این روش امکان پذیر باشد. با توجه به چسبندگی مورد نیاز مواد پوشش،

روش های strippable بدون کمک های شیمیایی معمولا بسیار محدود است.

6. ضخامت

ضخیم یا نازک بودن پوشش را با روش بصری تعیین کنید. پوشش های نازک خطوط اجزای تیز و بدون فیله را نشان می دهند

در حالی که پوشش های ضخیم خطوط واضح اجزا را کاهش می دهند و فیله های سخاوتمندانه را در نقاط جزء یا سرب نشان می دهند

تقاطع با تخته چاپ شده پوشش های ضخیم معمولاً برای جلوگیری از سطح نیاز به روش های حذف دو مرحله ای دارند

آسیب به برد ابتدا پوشش ضخیم را به یک لایه نازک کاهش دهید و سپس از روش های سایشی خالص برای رسیدن استفاده کنید

سطح تخته
