دستگاه بازنویسی صفحه نمایش لمسی لیزری postion bga

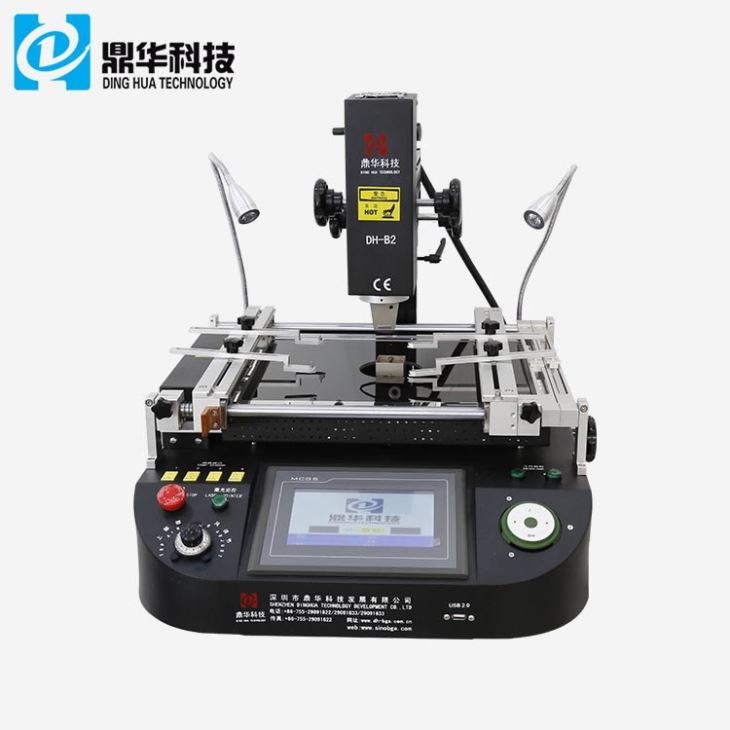

در اصل توسط فناوری Shenzhen Dinghua توسعه داده شد. DH-B2 یک راه حل عالی برای دوباره کاری BGA است. این یک تکنیک آسان، سریع و کم هزینه برای پخش مجدد BGA در حجم های مختلف از چند تا چند هزار است. طیف گسترده ای از الگوهای موجود، ایستگاه دوباره کاری DH-B2 BGA را به یک راه حل جذاب و انعطاف پذیر برای نیازهای BGA reballing تبدیل می کند. کاربردهای معمولی عبارتند از تعمیر در سطح تراشه و بال زدن مجدد اجزای BGA.
شرح
1. ویژگی های محصول LaserPostionTاوهSصفحه نمایشBGA RکاریMachine
1. طراحی منحصر به فرد از سه منطقه گرمایش به طور مستقل برای کنترل دما با دقت بیشتر.
2. مناطق درجه حرارت اول / دوم به طور مستقل گرم می شوند، که می تواند 8 بخش افزایش دما و 8 را تنظیم کند
بخش های دمای ثابت برای کنترل این می تواند 10 گروه منحنی دما را به طور همزمان ذخیره کند.
3. ناحیه سوم از بخاری مادون قرمز دور برای پیش گرم کردن و کنترل دما به طور مستقل استفاده می کند، به طوری که PCB
می تواند در طول فرآیند لحیم کاری به طور کامل گرم شود و بدون تغییر شکل باشد.
4. برای تشخیص دقیق دمای بالا/پایین، سنسور K با دقت بالا و حلقه بسته وارد شده را انتخاب کنید.
2.مشخصات of LaserPostionTاوهSصفحه نمایشBGA RکاریMآچین
| قدرت | 4800W |
| بخاری بالا | هوای گرم 800 وات |
| بخاری پایین | هوای گرم 1200 وات، مادون قرمز 2700 وات |
| منبع تغذیه | AC220V{1}}% 50160Hz |
| بعد | L800*W900*H750 میلی متر |
| موقعیت یابی | پشتیبانی از PCB شیار V، و با فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 450:500 میلی متر. حداقل 20*20 میلی متر |
| تنظیم دقیق میز کار | ± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ |
| بیجیایچیپ | 80 *{1}}*1 میلیمتر |
| حداقل فاصله تراشه | 0.15mm |
| سنسور دما | 4 (اختیاری) |
| وزن خالص | 36 کیلوگرم |

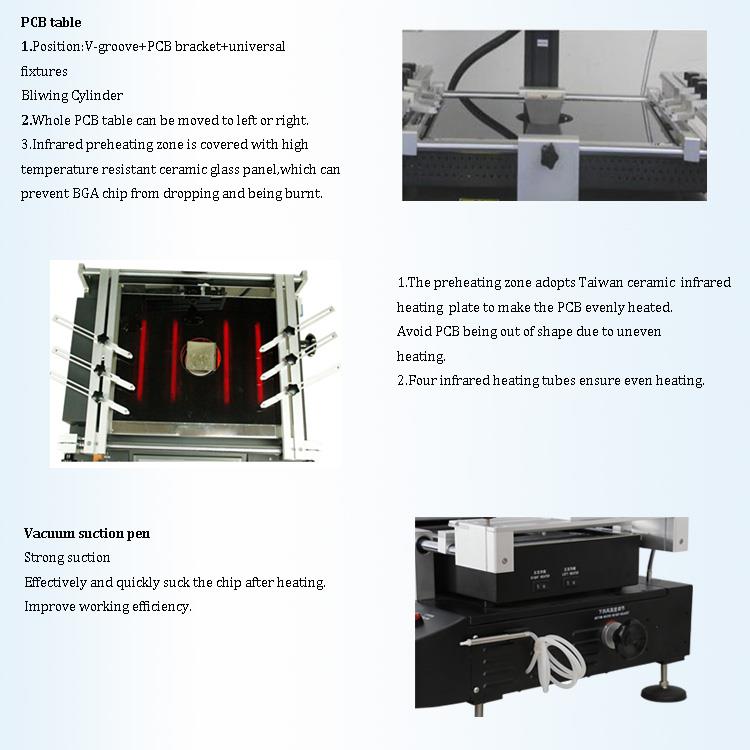

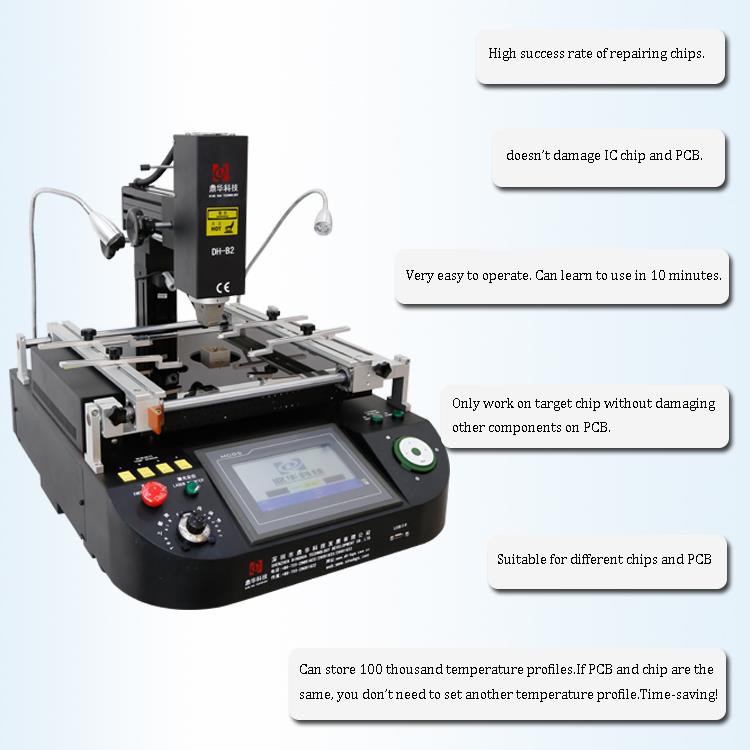

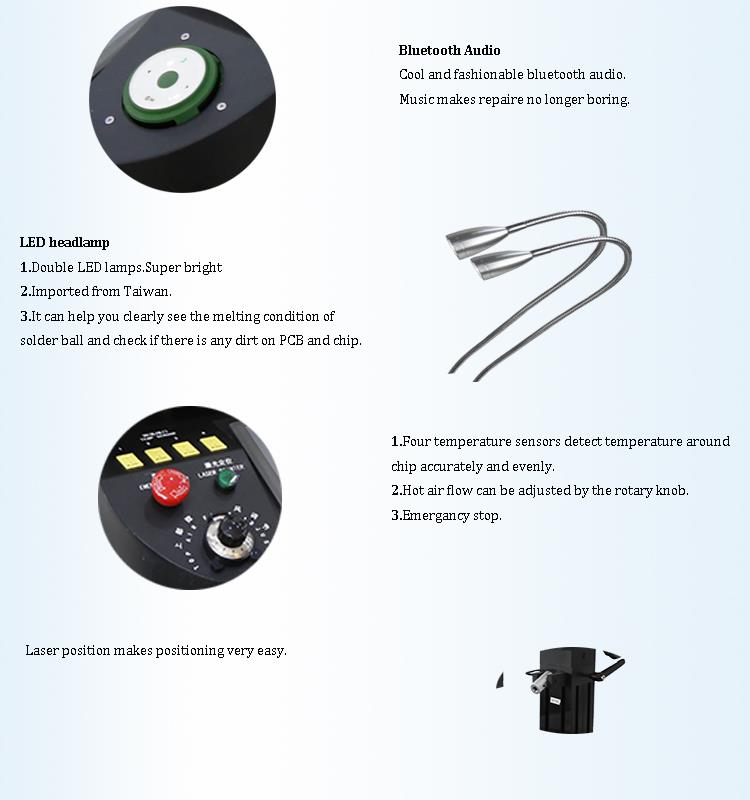

3.جزئیات of LaserPostionTاوهSصفحه نمایشBGA RکاریMآچین
1. رابط صفحه نمایش لمسی HD.
2. سه بخاری مستقل (هوای گرم و مادون قرمز).
3. قلم خلاء;
4. چراغ جلو.
4.چرا ما را انتخاب کنید LaserPostionTاوهSصفحه نمایشBGA RکاریMآچینه؟
5.گواهی

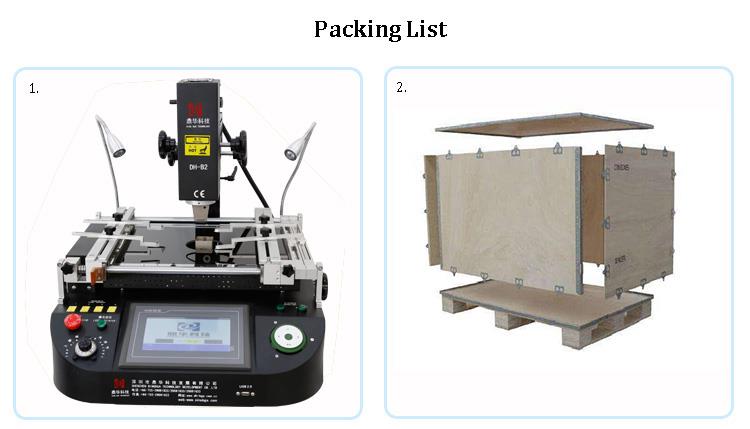

6.بسته بندی و حمل و نقل
7.ویدئو از ایستگاه بازکاری BGA DH-B2:
8. دانش مرتبط
فرآیند کلی خشک کردن تراشه
- چیپس های بسته بندی شده در خلاء نیازی به خشک شدن ندارند.
- اگر تراشه بسته بندی شده در خلاء بسته بندی نشده باشد و کارت نشانگر رطوبت موجود در بسته، سطح رطوبت را بیشتر از 20% RH نشان دهد، پخت باید انجام شود.
- پس از باز شدن بسته بندی وکیوم، اگر چیپس ها بیش از 72 ساعت در معرض هوا قرار گیرند، باید خشک شوند.
- آی سی های بسته بندی نشده با خلاء که هنوز مورد استفاده قرار نگرفته اند یا توسط توسعه دهندگان استفاده نشده اند، اگر از قبل خشک نشده باشند، باید خشک شوند.
- کنترل کننده دما و رطوبت خشک کن باید روی 10% تنظیم شود و زمان خشک شدن باید حداقل 48 ساعت باشد. رطوبت واقعی باید کمتر از 20 درصد باشد که طبیعی است.
فرآیند کلی پخت چیپس
- در صورت مهر و موم شدن، ماندگاری جزء دسامبر است (توجه: ممکن است به یک ماه خاص یا مدت زمان ماندگاری اشاره داشته باشد، اما در متن اصلی مشخص نیست).
- پس از باز کردن بسته بندی مهر و موم شده، اجزا می توانند در دمای کمتر از 30 درجه و RH 60 درصد در کوره جریان مجدد باقی بمانند.
- پس از باز کردن بسته بندی مهر و موم شده، در صورت عدم تولید، اجزا باید فوراً در جعبه خشک کن با رطوبت زیر 20% RH نگهداری شوند.
- پخت در موارد زیر لازم است (قابل استفاده برای مواد با سطح رطوبت LEVER2 و بالاتر):
- وقتی بسته باز شد، کارت نشانگر رطوبت را در دمای اتاق بررسی کنید. اگر رطوبت بالای 20 درصد باشد پخت لازم است.
- اگر قطعات پس از باز کردن بسته بندی برای مدتی بیش از حد مجاز نشان داده شده در جدول خارج شوند و هیچ قطعه ای برای جوشکاری وجود نداشته باشد.
- اگر پس از باز کردن بسته بندی، قطعات در جعبه خشک با RH کمتر از 20% در صورت نیاز نگهداری نمی شوند.
- اگر قطعات از تاریخ مهر و موم بیش از یک سال قدیمی باشند.
5-زمان پخت:
- در فر با دمای پایین با دمای 5±40 درجه (با رطوبت زیر 5% RH) به مدت 192 ساعت بپزید.
- یا در فر با دمای 5±125 درجه به مدت 24 ساعت بپزید.
