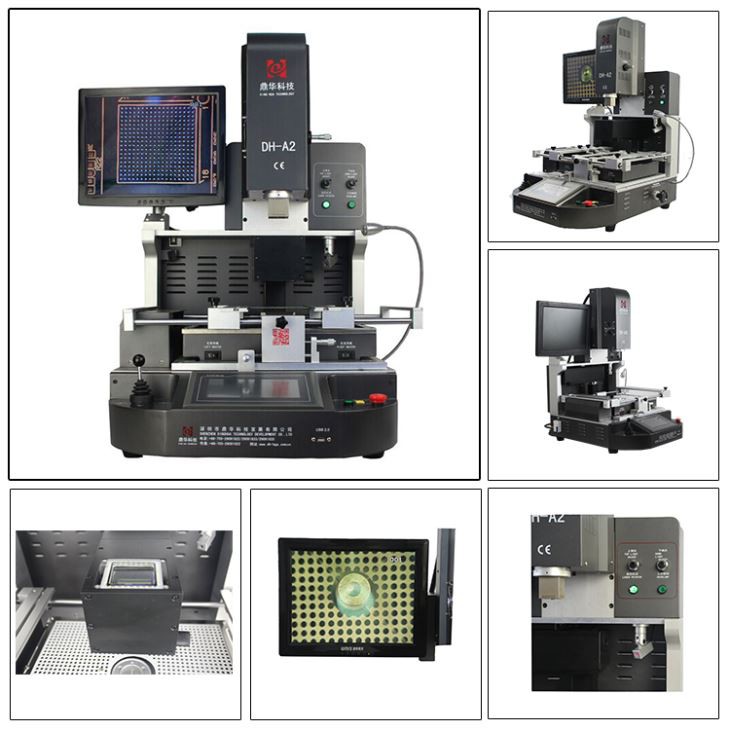

3 منطقه گرمایش صفحه نمایش لمسی BGA ماشین بازسازی
1. صفحه نمایش لمسی و سیستم تراز نوری.
2. درصد موفقیت بالای تعمیر تراشه ها.
3. به تراشه آی سی و PCB آسیب نمی رساند.
4. کار بسیار آسان است. می تواند در 10 دقیقه استفاده را یاد بگیرد.
5. می تواند 100 هزار پروفایل دما را ذخیره کند. اگر PCB و تراشه یکسان هستند، نیازی به تنظیم پروفایل دمای دیگری ندارید. صرفه جویی در زمان!
شرح
1. کاربرد
مناسب برای PCB محصولات مختلف الکترونیکی.
مادربرد کامپیوتر، گوشی های هوشمند (آیفون، هواوی، سامسونگ)، لپ تاپ، برد منطقی مک بوک، دوربین دیجیتال، تهویه مطبوع، تلویزیون و سایر تجهیزات الکترونیکی از صنعت پزشکی، صنعت ارتباطات، صنعت خودرو و غیره.
مناسب برای انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، تراشه LED.
2. ویژگی های محصول
• لحیم کاری خودکار، نصب و لحیم کاری.
• سیستم تراز نوری دقیق
لنز دوربین CCD پاناسونیک به طور موثری دقت تراز و میزان موفقیت تعمیر را افزایش می دهد. تصویر روی صفحه نمایشگر نمایش داده می شود.
• جریان هوای داغ بالا قابل تنظیم است تا نیاز هر تراشه را برآورده کند
• تعیین موقعیت لیزری مادون قرمز داخلی، به موقعیت یابی سریع PCB کمک می کند.
•طراحی سر گرم کننده بالا و سر نصب 2 در 1.
• سر نصب با دستگاه تست فشار داخلی، برای محافظت از PCB از خرد شدن.
3. مشخصات
| قدرت | 5300w |
| بخاری بالا | هوای گرم 1200 وات |
| بخاری پایین | هوای گرم 1200 وات. مادون قرمز 2700 وات |
| منبع تغذیه | AC220V٪c2٪b110٪25 50٪2f60Hz |
| بعد | L530*W670*H790 میلی متر |
| موقعیت یابی | پشتیبانی از PCB شیار V، و با فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل Ktype، کنترل حلقه بسته، گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 450*490 میلی متر، حداقل 22 *22 میلی متر |
| تنظیم دقیق میز کار | ± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ |
| تراشه BGA | 80*80-1*1 میلیمتر |
| حداقل فاصله تراشه | ٪7B٪7B0٪7D٪7D.15mm |
| سنسور دما | 1 (اختیاری) |
| وزن خالص | 70 کیلوگرم |

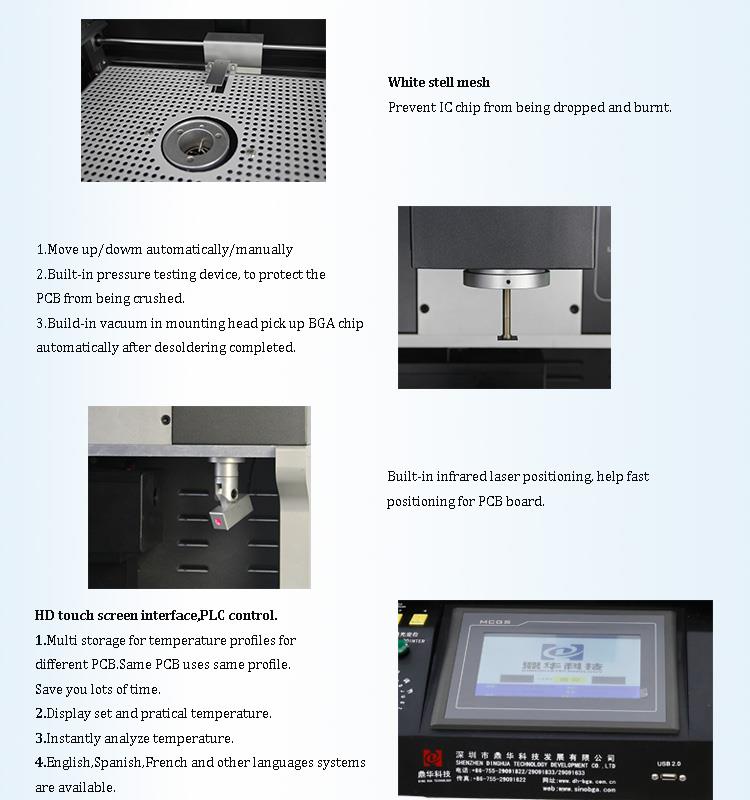

4. جزئیات

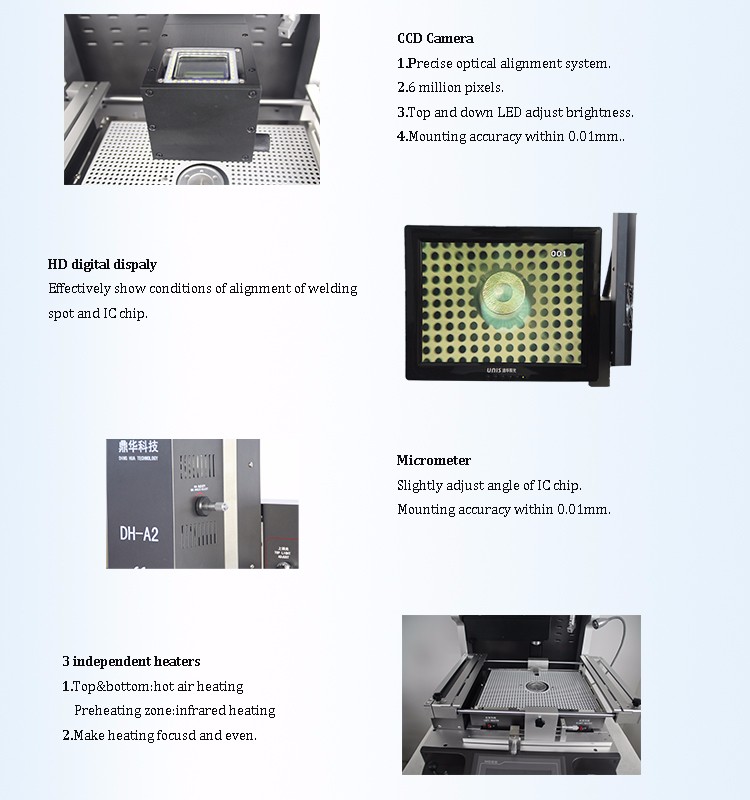

دوربین 1.CCD (سیستم تراز نوری دقیق)؛
صفحه نمایش دیجیتال 2.HD;
3. میکرومتر (تنظیم زاویه یک تراشه) ;
4.3 بخاری مستقل (هوای گرم و مادون قرمز)؛
5. تعیین موقعیت لیزری.
6. رابط صفحه نمایش لمسی HD، کنترل PLC.

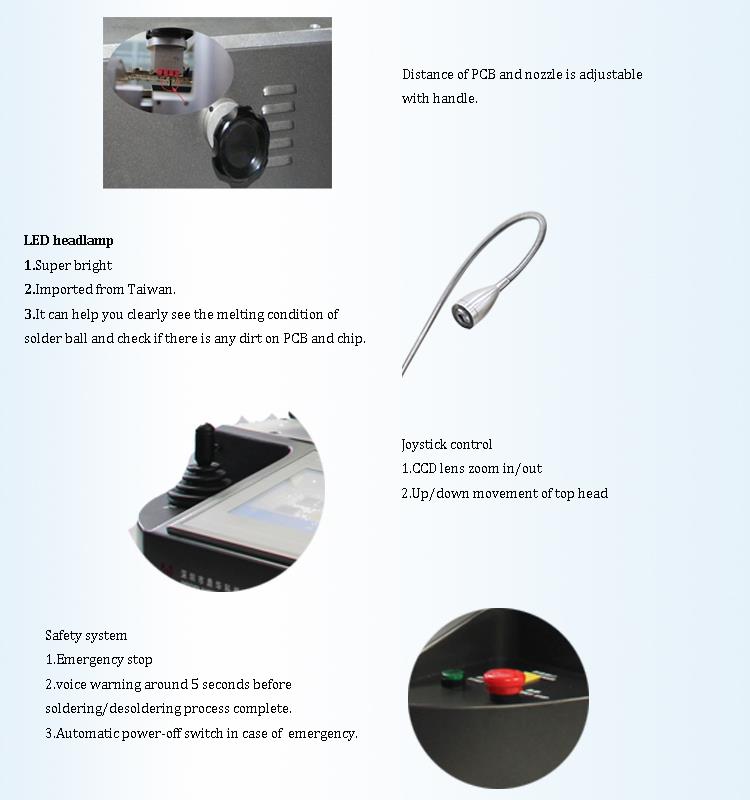

7. چراغ جلو ;
8. کنترل جوی استیک.
5.چرا دستگاه 3 ناحیه گرمایش صفحه نمایش لمسی bga را انتخاب کنید؟
6. گواهی
برای ارائه محصولات با کیفیت، SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD اولین شرکتی بود که گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS را گذراند. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.

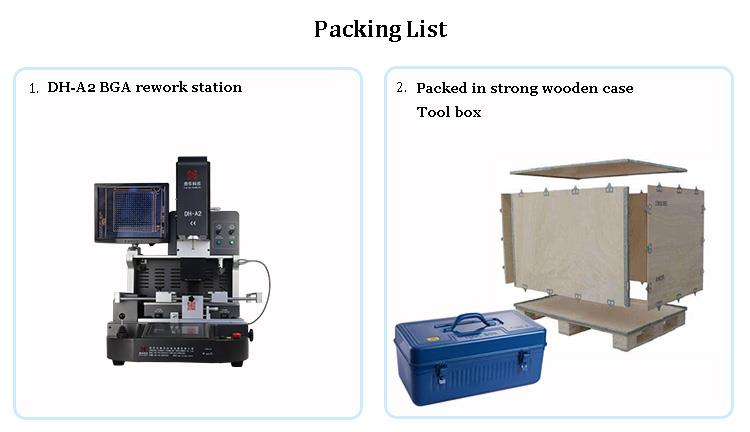

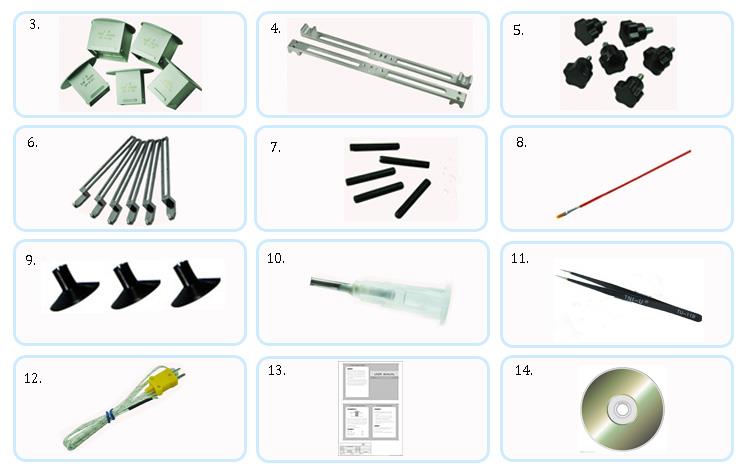

7. بسته بندی و حمل و نقل
8. با ما تماس بگیرید
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9. سوالات متداول
• در یک ماشین دوباره کاری BGA، عوامل اساسی موفقیت بالای تعمیر PCB و تراشه ها چیست؟
A: سیستم نوری رنگی با عملکردهای دید تقسیم شده، جداسازی دو رنگ، بزرگنمایی/کوچک کردن و تنظیم میکرو، مجهز به دستگاه تشخیص انحراف، با فوکوس خودکار و عملکرد نرم افزاری
• چگونه دستگاه بازکاری BGA شما تراز دقیق توپ لحیم کاری روی تراشه ها و اتصال لحیم کاری روی PCB را تضمین می کند؟
A: سیستم دید نوری رنگی، با حرکت دستی x، Y-axis، با دو رنگ تقسیم نور، بزرگنمایی / کوچکنمایی و عملکرد تنظیم دقیق، از جمله دستگاه وضوح تفاوت رنگ. صفحه نمایش به وضوح وضعیت تراز توپ لحیم کاری بر روی تراشه ها و اتصال لحیم کاری روی PCB را نشان می دهد.

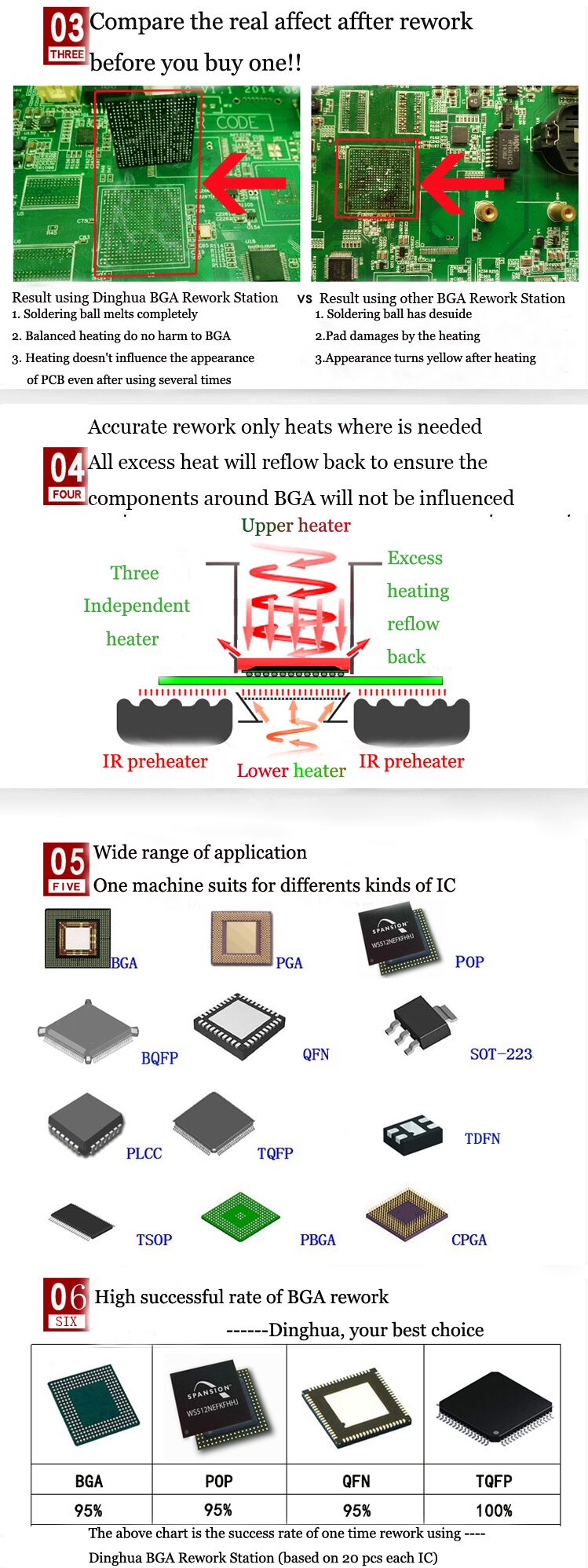

• اصل گرمایش هوای گرم و مادون قرمز دستگاه دوباره کاری BGA شما چیست؟
پاسخ: سه بخاری مستقل وجود دارد. هوای داغ بالا + هوای داغ پایین + پلت فرم پیش گرمایش مادون قرمز. هوای گرم مزیت گرم شدن و سرد شدن سریع را دارد. کنترل دما بسیار آسان است پایین مادون قرمز برای جلوگیری از تغییر شکل PCB (دلایل تغییر شکل کلی: اختلاف دمای زیاد بین مکانهای PCB و تراشه BGA هدف.) کنترل این مدل از دستگاه نسبتاً آسان است و دما آسان برای کنترل
