2 منطقه گرمایش صفحه لمسی BGA REWORK MACHINE

2 منطقه گرمایش صفحه لمسی BGA REWORK MACHINE

این DH -200 یک دستگاه تعمیر IC کوچک با سر اتومبیل بالا و منطقه پیش گرم شدن IR ، همچنین یک صفحه لمسی است

برای زمان و دما دقیقاً کنترل می شود. برای آیفون استفاده می شود، iPad ،هواوی ، تلفن همراه سامسونگ و غیره

1. ویژگی های محصول از 2 منطقه گرمایش صفحه لمسی BGA Machine Machine Machine Retwork IC کوچک

1. فن آوری جوشکاری هوای گرم و مادون قرمز
2. هوای گرم و گرمایش مادون قرمز می تواند از آسیب IC ناشی از گرمایش سریع یا مداوم جلوگیری کند.
3. کار آسان ؛ کاربر می تواند بعد از یک روز آموزش مهارت پیدا کند.
4. هیچ ابزار جوشکاری لازم نیست. این تراشه ها را تا 50 میلی متر جوش می دهد.
5. مجهز به سیستم ذوب گرم 800W ، با دامنه پیش گرم کردن 240 میلی متر در 180 میلی متر.
6. این مؤلفه های هوشمند بدون هوای گرم تأثیر نمی گذارد و برای جوشکاری BGA ، SMD ، CSP ، LGA ، QFP ، PLCC و BGA مناسب است.
7. این مناسب برای انواع رایانه ، نوت بوک و اجزای BGA PlayStation ، به ویژه چیپست های Northbridge و Southbridge مناسب است.

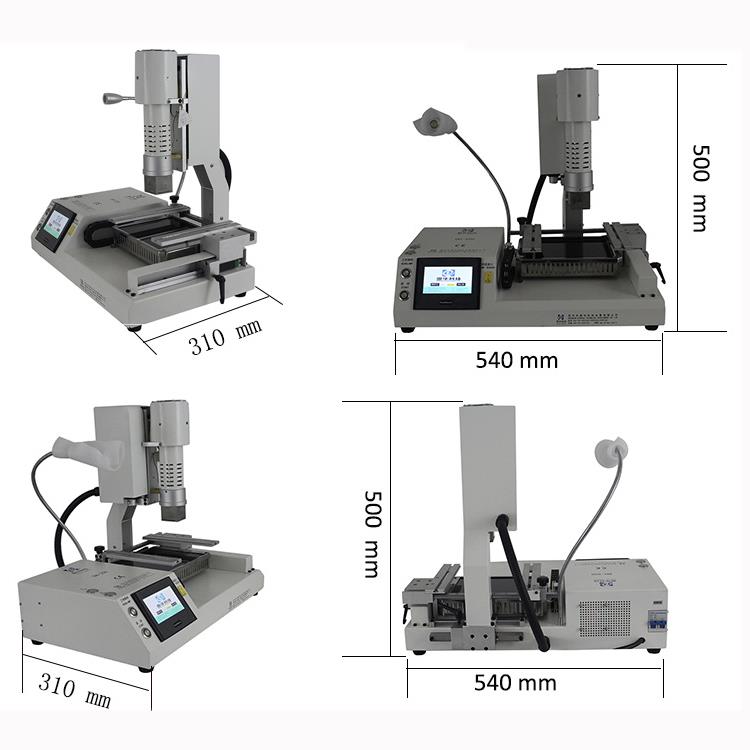

2. مشخصات 2 منطقه گرمایش صفحه لمسی BGA REWORK MACHINE

3. جزئیات 2 منطقه گرمایش صفحه لمسی BGA REWORK

1.2 بخاری مستقل (هوای گرم و مادون قرمز) ؛

2. صفحه نمایش دیجیتال HD ؛

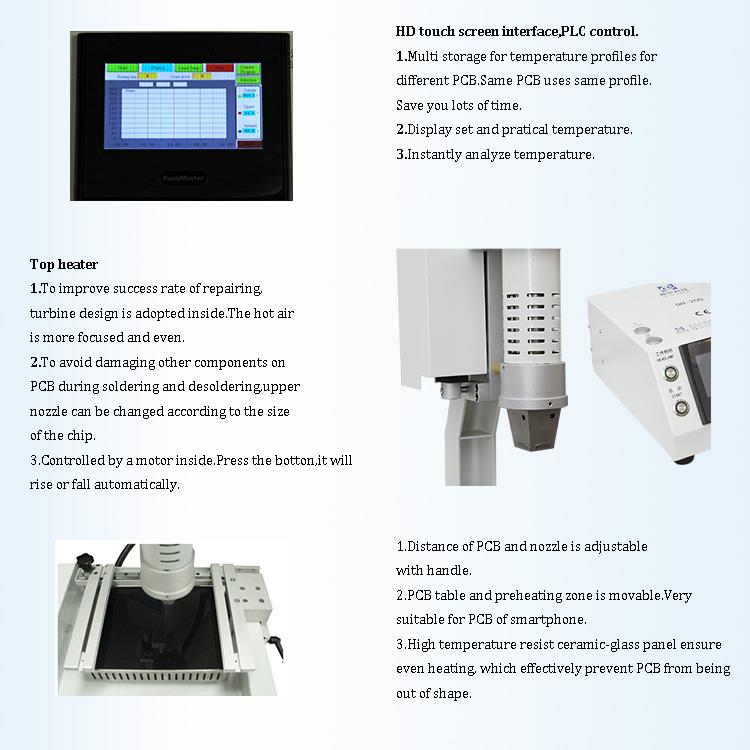

3. رابط صفحه لمسی HD ، کنترل PLC ؛

چراغ جلو LED ؛

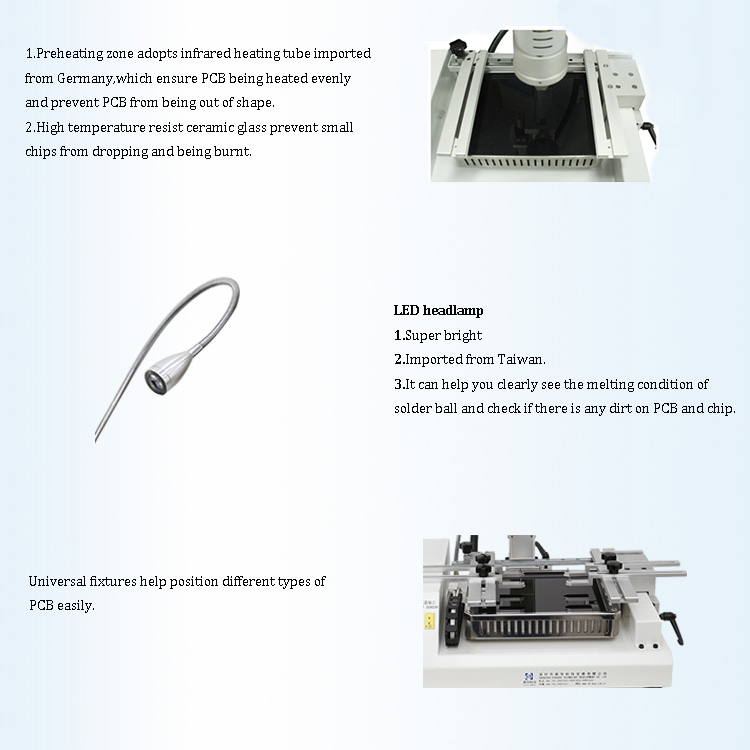

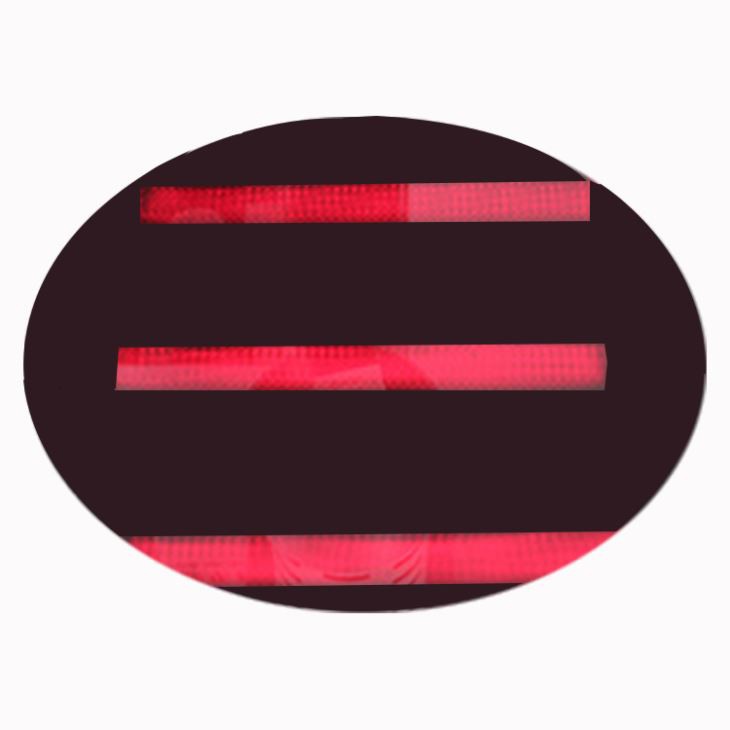

الف منطقه گرمایشی ، لوله های گرمایش فیبر کربن IR و سپر شیشه ای ضد دما ، که می تواند از سقوط اجزای کوچک جلوگیری کند.

ب. نور LED ، قدرت 10w ، روشن و انعطاف پذیر.

ج. 4 وسایل جهانی که می تواند برای سایر PCB ها با اشکال نامنظم استفاده شود.

1. فاصله قابل تنظیم برای PCB و نازل

2. میز کار PCB متحرک و منطقه پیش گرم شدن IR

3. سر بالا ، به طور خودکار بالا یا کاهش می یابد

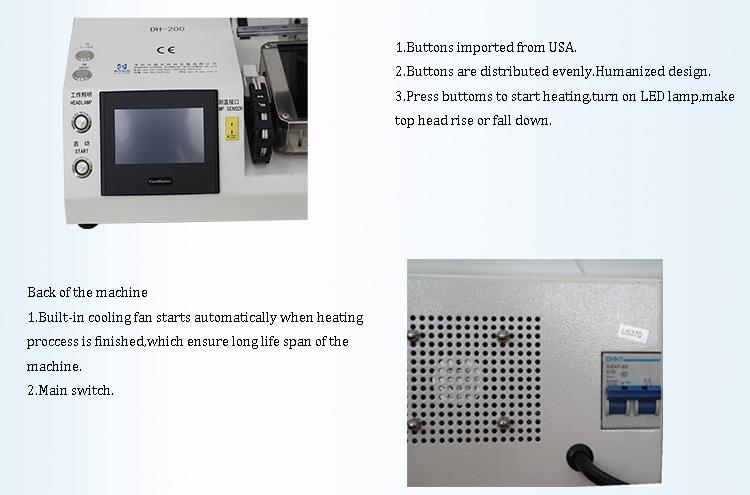

1. 4 دکمه ، که دو مورد از بالا و پایین آمدن سر بالا کنترل می کنند. ساده و مؤثر
2. فن خنک کننده داخلی ، که تضمین می کند قبل از گرم شدن IR بیش از حد گرم نمی شود.

4. چرا 2-} گرمایش منطقه لمسی صفحه نمایش BGA را انتخاب کنید؟

• بخاری یک عامل مهم برای یک کار مجدد موفق است. ما از یک وارد شده از تایوان یا آلمان استفاده می کنیم و در هر واحد آزمایش های دقیق انجام می دهیم.
• نتیجه پس از ویرانی تمیز و کامل است و PCB در شرایط جدید باقی مانده است.
• طراحی هوای گرم شامل حداقل یک سوراخ و چهار شکاف در چهار طرف آن است که به جلوگیری از گرم شدن بیش از حد کمک می کند.

استفاده:BGA ، PGA ، QFN ، PLCC ، TSOP ، PBGA ، CPGA ، IC و غیره.

5. گواهی 2 منطقه گرمایش صفحه لمسی BGA REWORK MACHINE

1. بیش از 38 قطعه حق ثبت اختراع و 100 فناوری پیشرفته که توسط دولت پذیرفته شده است.

2.CE ، iOS9001 ، و ROHS و غیره

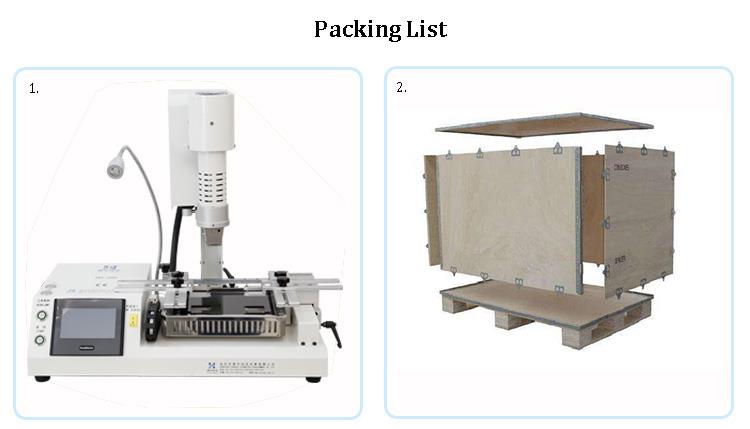

6. بسته بندی و حمل و نقل از 2 منطقه گرمایش صفحه لمسی BGA REWORK MACHINE

لوازم جانبی 2 منطقه گرمایشی دستگاه بازگرداندن صفحه نمایش BGA

1. 6 عدد لوازم جهانی
2. پیچ بدون سر
3. قلم مو
4. مکنده لاستیکی
5. قلم خلا
6. موچین
7. ترموکوپل
8. CD آموزش
9. کتابچه راهنمای

7. استفاده از 2 منطقه گرمایش صفحه لمسی BGA REWORK دستگاه (DH -200)

چرخه بازپرداخت کامل ، از جمله پیش گرم شدن ، ویرانی ، لحیم کاری مؤلفه و از بین بردن لحیم کاری باقیمانده ، ممکن است نیاز به استفاده از آهن لحیم کاری و معدنی باشد. ما پیشنهاد می کنیم استفاده از aاستنسیل جهانیمناسب برای بسیاری از تراشه های مختلف ، یک ایستگاه بازسازی BGA ، یک آهن لحیم کاری کوچک و یک استنسیل برای چرخه بازپرداخت.

طیف دستگاه های سطح سازگار از سطح بسیار کوچک (1x1mm) تا اجزای بزرگ (BGA) متغیر است.

ماژول گرمایش پایین در قسمت کامل برای کار مجدد PCB های کوچک ، مانند موارد موجود در الکترونیک مصرفی (تلفن های همراه ، iPad ، ردیاب های GPS و غیره) بهینه شده است.

چندین کتابخانه پروفایل از پیش نصب شده و یک تجربه کاربر بصری بصری ، اپراتورهای جدید را قادر می سازد بلافاصله کار را شروع کنند.

ویژگی های بیشماری حرفه ای ، از جمله منطقه پیش گرم شدن IR متحرک و چراغ گرمایش IR سپر شیشه ای ، این دستگاه را به طور گسترده ای در تعمیرگاه های شخصی و کارخانه های کوچک استفاده می کند.

8. دانش مرتبط با 2 منطقه گرمایش صفحه لمسی BGA REWORK

نحوه حذف مفصل لحیم کاری:

1. ابتدا صفحه PCB و BGA را برای از بین بردن رطوبت از قبل گرم کنید. اجاق گاز را می توان با یک تنظیم دمای ثابت کنترل کرد.
2. Tuyere متناسب با اندازه تراشه BGA را انتخاب کرده و آن را به دستگاه وصل کنید. Tuyere فوقانی باید کمی تراشه BGA را با حاشیه 1 تا 2 میلی متر بپوشاند. Tuyere فوقانی ممکن است کمی بزرگتر از BGA باشد ، اما نباید کوچکتر باشد ، زیرا این امر می تواند منجر به گرمایش ناهموار BGA شود. Tuyere پایین باید کمی بزرگتر از BGA باشد.
3. PCB مشکل ساز را در ایستگاه BGA Rework رفع کنید. موقعیت خود را تنظیم کرده و PCB را با فیکسچر ببندید. اطمینان حاصل کنید که Tuyere پایین BGA تراز شده است (برای PCB های نامنظم ، از یک فیکسچر مخصوص شکل استفاده کنید). خط اندازه گیری دما را بیرون بکشید و موقعیت Tuyere فوقانی و تحتانی را تنظیم کنید تا Tuyere فوقانی BGA را بپوشاند و شکافی در حدود 1 میلی متر باقی بماند ، در حالی که Tuyere پایین در برابر PCB است.
4. منحنی دما مربوطه را تنظیم کنید: نقطه ذوب سرب را در 183 درجه و نقطه ذوب بدون سرب در 217 درجه. منحنی دمای برنامه بدون سرب را در ایستگاه Rework دنبال کنید و تنظیمات لازم را همانطور که در شکل نشان داده شده است انجام دهید. (شکل زیر پارامترهایی را که من شخصاً برای تعمیرات تعیین کرده ام نشان می دهد ، اما این فقط برای مرجع است. همچنین توصیه می شود ایستگاه REWORK BGA را با یک منحنی دمای تنظیم شده برای تنظیم آسان و نظارت بر دمای واقعی کار کنید.)
5. برای شروع روند جوشکاری کلیک کنید. هنگامی که زنگ هشدار آماده به کار می شود ، سر باد فوقانی را برداشته و از قلم مکش خلاء که همراه با دستگاه است برای انتخاب BGA استفاده کنید.

اگر اتصال لحیم کاری قابل حذف نیست ، فرآیند BGA را عیب یابی کرده و تنظیمات را بر اساس شرایط موجود در هنگام تعمیرات واقعی تنظیم کنید.
