صفحه نمایش لمسی هوای داغ ایستگاه لحیم کاری BGA



ما تولید کننده ای هستیم که بیش از 8 سال است که با شرکت های بین المللی مانند فاکسکان، لنوو و هواوی در زمینه ایستگاه های بازسازی BGA/SMT همکاری می کند. ایستگاه های بازکاری BGA ما در سراسر جهان فروخته می شود و ما نمایندگی هایی در کشورهایی مانند ایران، ایالات متحده آمریکا، مکزیک، هند و ویتنام داریم. امیدواریم شما هم بتوانید به ما بپیوندید. رضایت شما همیشه پیگیر ماست.

ویژگی ها

• به طور گسترده برای بازسازی تراشه های CPU و GPU در لپ تاپ ها، PS3، PS4، XBOX360 و غیره استفاده می شود.
• لحیم کاری، لحیم کاری، برداشتن و نصب تراشه های BGA از طریق عملیات دستی.
• مجهز به بخاری هوای گرم بالا و پایین و صفحه گرمایش مادون قرمز پایین.
• رابط کاربر پسند صفحه نمایش لمسی برای عملکرد آسان.
• پشتیبانی از کار مجدد اجزای BGA، CCGA، QFN، SMD و غیره
• کنترل دقیق دما با دقت 2± درجه.
• عملکردهای ایمنی برتر، از جمله حفاظت اضطراری.

پارامتر محصول

توان کل	4800W
بخاری بالا	800W
بخاری پایین	دوم 1200 وات، سومین بخاری IR 2700 وات
قدرت	AC220V±10% 50Hz
نورپردازی	چراغ کار تایوان، هر زاویه تنظیم شده است.
حالت عملیات	صفحه نمایش لمسی HD سبک کشو، رابط مکالمه هوشمند، تنظیم سیستم دیجیتال
ذخیره سازی	50000 گروه
حرکت بخاری بالا	راست/چپ، جلو/عقب، آزادانه بچرخید.
موقعیت یابی	موقعیت یابی هوشمند، PCB را می توان در جهت X، Y تنظیم کرد "پشتیبانی 5 امتیازی" + براکت PCB V-groov + وسایل یونیورسال.
کنترل دما	سنسور K، حلقه بسته
دقت دما	± 2 درجه
اندازه PCB	حداکثر 390×400 میلی‌متر حداقل 22×22 میلی‌متر
تراشه BGA	2x2 mm - 80x80 mm
حداقل فاصله تراشه	0.15mm
سنسور دمای خارجی	1 عدد
ابعاد	610*620*560 میلی متر
وزن خالص	40 کیلوگرم

ویژگی محصول

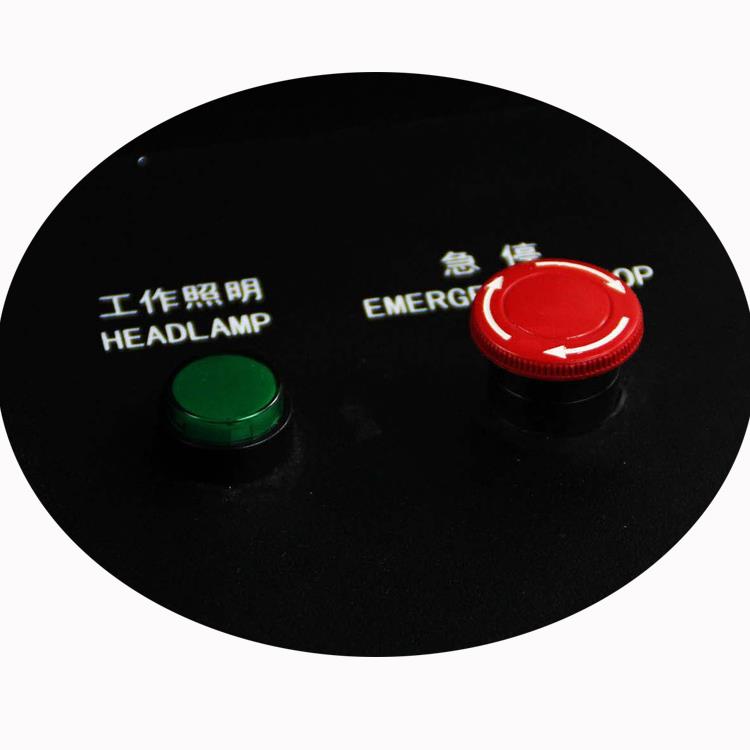

دکمه اضطراری دستگاه، هر شرایط فوری، می توان آن را فشار داد، سپس BGA را دوباره کار کرد

دستگاه فوراً کار نمی کند و فن متقاطع شروع به خنک شدن برای PCB/تراشه و داخل می کند.

منطقه پیش گرمایش مادون قرمز

حسگر Tempe می‌تواند دمای بی‌درنگ روی تراشه، USB 20 را برای بارگذاری نرم‌افزار نظارت کند

یا دانلود اسکرین شات و غیره

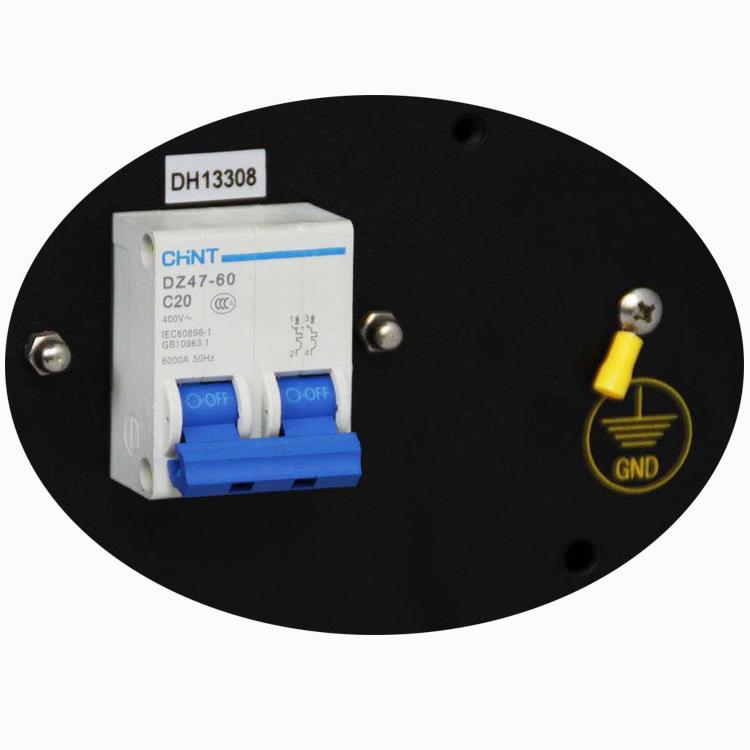

سوئیچ هوا، که هنگامی که ارز عادی نباشد (کم یا زیاد)، مانند نشتی، متوقف می شود

برق، اتصال کوتاه، ولتاژ برق از محدوده معمولی (+/- 10%) فراتر می رود.

"GND" برای اتصال سیم زمین برای ارائه فناوری ایمن تر با استفاده از ماشین.

ایستگاه لحیم کاری BGA چگونه کار می کند؟

ایستگاه لحیم کاری BGA دارای یک رابط عملیاتی مرتب و ساده، با یک پورت سنسور دما، یک پورت USB 2.{1}}، یک کلید چراغ و یک دکمه اضطراری است. کامپیوتر صنعتی، مجهز به یک صفحه نمایش لمسی 7-اینچی، می‌تواند حداکثر ۵ نمایه000 را ذخیره کند و به شما امکان می‌دهد پروفایل‌های موفق را برای مراجعات بعدی ذخیره کنید.

صلاحیت محصول ایستگاه لحیم کاری صفحه نمایش لمسی هوای گرم BGA

تصویر بالا یک ماشین حمل و نقل خودرو شبیه سازی شده را نشان می دهد. همه ماشین‌های ما تحت یک فرآیند تست دقیق قرار می‌گیرند: به طور مداوم به مدت 3 روز کار می‌کنند، سپس حداقل 24 ساعت تحت آزمایش ارتعاش قرار می‌گیرند. پس از این، آنها برای 24 ساعت اضافی کار می کنند تا هر گونه مشکل احتمالی را شناسایی کرده و از مشکلات آینده برای مشتریان ما جلوگیری کنند. تا به امروز، ما تنها شرکتی در چین هستیم که چنین آزمایشات کاملی را در این صنعت انجام می دهیم.

سوالات متداول

س: PCB چیست؟

A:یک PCB (مدار مدار چاپی) از لایه هایی از فایبرگلاس و مس ساخته شده است که به هم چسبیده اند.

س: آیا می توانم از 110 ولت برای این دستگاه استفاده کنم؟

A:بله، دستگاه می تواند با ولتاژ 110 ولت کار کند، اما لطفاً از قبل به ما اطلاع دهید، زیرا ممکن است برخی از اجزاء نیاز به تنظیم داشته باشند.

س: آیا می توانم از یک تراشه لحیم شده برای لحیم کردن مجدد آن روی PCB استفاده کنم؟

A:بله، تا زمانی که نقطه پایه دست نخورده باقی بماند، تراشه می تواند پس از توپ گیری مجدد مورد استفاده مجدد قرار گیرد.

س: چگونه می توانم تشخیص دهم که کدام تراشه مشکل دارد؟

A:معمولاً برای تشخیص مشکل به دستگاه اشعه ایکس نیاز دارید.



چند نکته در مورد تعمیر: تعمیر هادی و روش جوشکاری

قبل از استفاده از هر گونه تجهیزات جوشکاری، اقدامات احتیاطی خاصی باید انجام شود. اطمینان حاصل کنید که الکترودهای تجهیزات تمیز، تراز شده و برای ضخامت تخته مناسب تنظیم شده اند.

نمونه های آزمایشی با عرض مدار، فاصله، ضخامت، پوشش سطح و کانتور مشابه باید استفاده شود. کیفیت جوش، تراز، تغییر رنگ، همجوشی و ظاهر مواد پایه در ناحیه جوش را مشاهده و آزمایش کنید. تنظیمات تجهیزات جوش را تنظیم کرده و تا حصول نتیجه قابل قبول تکرار کنید.

تراز نوار جوش داده شده با الگوی مدار باید در محدوده {0}}.050 میلی متر (0.002") باشد. استحکام باند جوش باید از ماده مدار/پایه بیشتر باشد.

رویه

1. منطقه را تمیز کنید.
2. بخشی از روبان کووار را انتخاب کنید که با عرض الگوی هادی در حال تعمیر مطابقت داشته باشد (± {{0}}.050.0. میلی متر یا 0.002").
3. روبان را تقریباً 3.{1}} میلی‌متر (0.120 اینچ) طولانی‌تر از قسمت در حال تعمیر ببرید.
4. هادی روبان و مواد پایه را در اطراف محل تعمیر تمیز کنید.
5. روبان را روی قسمتی که قرار است تعمیر شود قرار دهید و در مرکز قرار دهید و در هر طرف طول مساوی و موازی با الگوی مدار بگذارید.
6. برد PC را در زیر الکترودهای جوش قرار دهید تا الکترودها روی ناحیه تعمیر فشار بیاورند.
7. روبان را با موچین دقیق در جای خود نگه دارید تا جوش کامل شود. با استفاده از تنظیمات بر اساس نمونه های آزمایشی پذیرفته شده، در جای خود جوش دهید.
8. منطقه را تمیز کنید.
9. اتصال را از نظر کیفیت و تراز بودن جوش به دقت بررسی کنید.
10. در صورت لزوم، مقدار کمی فلاکس اعمال کنید و کل ناحیه را با لحیم کاری قلع و قمع کنید.
11. دوباره منطقه را تمیز کنید.

در صورت نیاز، محل تعمیر را با اپوکسی بپوشانید.
