تعمیر جعبه کامپیوتر ماشین
1. تعمیر جعبه کامپیوتر ماشین همچنین به نام ECU (ماژول کنترل الکترونیکی) تعمیر.
2. نمایههای دما حداکثر تا 50 000 گروه ذخیره میشوند.
3.یک کلید برای شروع به لحیم کاری یا لحیم کردن خودکار.
4. گرمایش هیبریدی که بهتر PCB را محافظت می کند.
شرح
دستگاه بازنگری اتوماتیک بالا برای تعمیر ماشین جعبه کامپیوتر
با جیره بندی قیمت/عملکرد بالاتر و داشتن فناوری تراز نوری ثبت شده، سیستم بازکاری DH (Dinghua) در صدر بازار در سراسر جهان قرار گرفته است. حتی در صنعت تلفن همراه، ما در مناقصه گوگل نیز برنده شدیم، چه رسد به صنایع دیگر، به عنوان مثال، ECU خودرو، لپ تاپ و تجهیزات ارتباطی و غیره.
پارامتر محصول:
| مدل | DH-A2E |
| منبع تغذیه | 110~220 ولت +/{3}}% 50/60 هرتز |
| قدرت نامی | 5000W |
| گرمایش بالا | هوای گرم که قابل تنظیم است |
| گرمایش از پایین | گرمایش هیبریدی برای PCBa و سطح تراشه |
| نصب | تراز نوری، رویه های قابل مشاهده، دقت 0.01 میلی متر |
| اندازه PCB | 10 * 10 ~ 450 * 500 میلی متر |
| چیپس | 1*1~80*80 (بیش از 80*80 میلی متر، اختیاری) |
| سطح اتوماسیون | اتوماتیک بالا |
| پس از فروش | راهنمای آنلاین و آموزش (در صورت نیاز تماس تصویری) |
| توپ لحیم کاری | بدون سرب یا خمیر لحیم کاری (ارائه کاربر) |
| دوشاخه برق | به عنوان نیاز مشتری |
| فرکانس | 3 ساعت کار، 10 دقیقه استراحت |
| چیپ فیدر | به طور خودکار یک تراشه را برای لحیم کاری یا دریافت و بازگشت حمل کنید |
| CCD نوری | خودکار |
| دوربین جانبی | مشاهده وضعیت ذوب توپ لحیم کاری (اختیاری) |
| بعد | 600*700*850 میلی متر |
| وزن | 70 کیلوگرم |
مراحل کار ماشین:
1. برداشتن یا لحیم کاری تراشه/جزء:
یک کلید برای شروع، تراشه پس از گرم شدن به طور خودکار برداشته می شود.

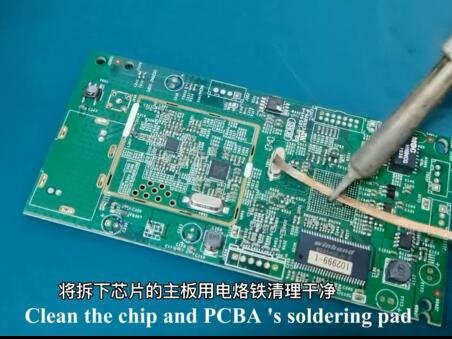

2. لحیم کاری تراشه و PCB تمیز شده است
تراشه ها را به صورت دستی تمیز کنید و لنت های لحیم کاری را برای آماده سازی دوباره توپ کنید.
3. Reballing یا چاپ خمیر لحیم کاری
با توجه به نیاز تراشهها به reball یا چاپ خمیر لحیم کاری،
برای حفاظت بهتر از محیط زیست پیشنهاد می کنیم از آن استفاده کنید
توپ لحیم کاری یا خمیر لحیم کاری بدون سرب.
4. جامد کردن توپ لحیم کاری یا خمیر لحیم کاری
می توانید از یک ایستگاه کوچک مانند بالا (DH-T1) استفاده کنید که به 2 قسمت تقسیم شده است، یکی برای گرمایش، یکی برای گرمایش است.
برای خنک کردن
5. تراز نوری.
دقت نصب تا 0.01 میلیمتر است، مطمئن شوید که یک تراشه کاملاً در سمت راست قرار گرفته است
موقعیت روی مادربرد
6. لحیم کاری.
به طور خودکار لحیم کاری، به طور خودکار خنک و ماشین به طور خودکار
تنظیم مجدد که برای دفعه بعد راحت تر است.
تعمیر جعبه کامپیوتر ماشین: دانش اطلاعات مرتبط

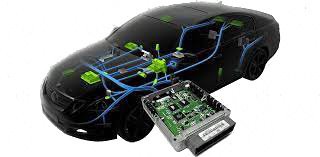

کامپیوتر سفری معمولاً در خودروهای EFI (پاشش سوخت الکترونیکی) برای کنترل میزان تزریق سوخت، نسبت مخلوط و سایر عملکردها استفاده میشود. از یک میکرو کامپیوتر و مدارهای جانبی تشکیل شده است. یک میکروکامپیوتر یک ریزپردازنده (CPU)، حافظه و رابط های ورودی/خروجی را روی یک تراشه ادغام می کند.
جزء اصلی میکرو کامپیوتر است و CPU به عنوان بخش اصلی. ECU (واحد کنترل الکترونیکی) سیگنال ورودی را به شکل دیجیتال تبدیل می کند، پردازش مقایسه ای را بر اساس داده های مرجع ذخیره شده انجام می دهد و مقدار خروجی را محاسبه می کند. سپس سیگنال خروجی با قدرت تقویت می شود تا اجزای سروو تنظیم مختلف مانند رله ها و سوئیچ ها را کنترل کند.
ECU از سه بخش تشکیل شده است: مدار ورودی، میکرو کامپیوتر و مدار خروجی. مدار ورودی سیگنال های سنسورها و سایر دستگاه ها را می پذیرد، این سیگنال ها را فیلتر و تقویت می کند و آنها را به سطح ولتاژ خاصی تبدیل می کند. سیگنال های ارسال شده از سنسورها به مدار ورودی ECU می تواند آنالوگ یا دیجیتال باشد. مبدل آنالوگ/دیجیتال در مدار ورودی سیگنال های آنالوگ را به دیجیتال تبدیل می کند و سپس به میکرو کامپیوتر منتقل می شود. میکرو کامپیوتر این سیگنال های از پیش پردازش شده را پردازش کرده و داده های پردازش شده را به مدار خروجی می فرستد. مدار خروجی قدرت اطلاعات دیجیتال را تقویت می کند و در برخی موارد آن را به سیگنال آنالوگ تبدیل می کند که اجزای سرو تنظیم کنترل شده را هدایت می کند.
