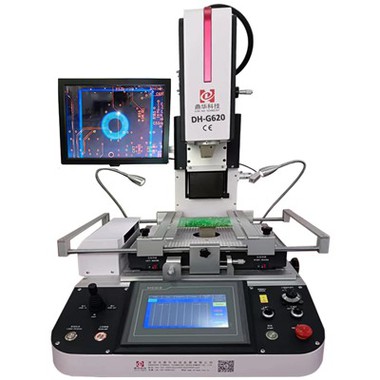

لحیم کاری Bga



1. تراز نوری- قرار دادن دقیق تراشه، عدم تراز / افست صفر.

2. اتوماسیون کامل- جداسازی خودکار، لحیم کاری و بازیابی تراشه، کار دستی را کاهش می دهد.

3. جریان هوای ملایم قابل تنظیم- سرعت تنظیم شده به اندازه تراشه؛ از جابجایی اجزای کوچک- جلوگیری می‌کند، کارایی دوباره کاری را افزایش می‌دهد.

4. تعیین موقعیت لیزری– قرار دادن مادربرد در یک مرحله-.

5. منطقه پیش گرمایش کارآمد- لوله گرمایش درخشان برای گرمایش سریع و پایدار؛ پوشش شیشه ای مقاوم در برابر حرارت-(صرفه جویی در مصرف انرژی، سازگار با محیط زیست-طراحی شیک).

6. کاوشگر دمای خارجی– نظارت بر زمان واقعی-برای کنترل دقیق و قابل اعتماد.

7. کاربر{1}}صفحه لمسی دوستانه- برنامه های از پیش بارگذاری شده، بدون نیاز به آموزش تخصصی برای عملیات آسان.

8. حالت های عملیات دوگانه– حالت‌های دستی/خودکار برای اشکال‌زدایی انعطاف‌پذیر و کار مجدد دسته‌ای.

9. اتصال USB- پشتیبانی از به روز رسانی نرم افزار و واردات/ذخیره داده ها برای تجزیه و تحلیل کامپیوتر.







توان کل	5700W
بخاری بالا	1200W
بخاری پایین	دومین ناحیه دمایی 1200 وات و ناحیه سوم دمایی 3200 وات است (منطقه گرمایش برای قرار دادن بردهای PCB مختلف افزایش یافته است).
قدرت	AC220V±10％50/60 هرتز
ابعاد	L600×W700×H850 میلی متر
موقعیت یابی	شکاف V شکل، براکت PCB قابل تنظیم در جهت X و مجهز به گیره جهانی.
کنترل دما	ترموکوپل نوع K (حسگر K)، کنترل حلقه بسته-
دقت دما	± 1 درجه
موقعیت دقت	0.01 میلی متر
اندازه PCB	حداکثر 450×500 میلی متر حداقل10×10میلی متر
تراشه BGA	2X2-80X80mm
حداقلتراشهفاصله گذاری	0.1میلی متر
سنسور دمای خارجی	یک، قابل ارتقا (اختیاری)
وزن خالص	70 کیلوگرم
برنامه	ایستگاه بازسازی bga برای موبایل، ایستگاه بازسازی smd مادون قرمز، ایستگاه لحیم کاری مادون قرمز

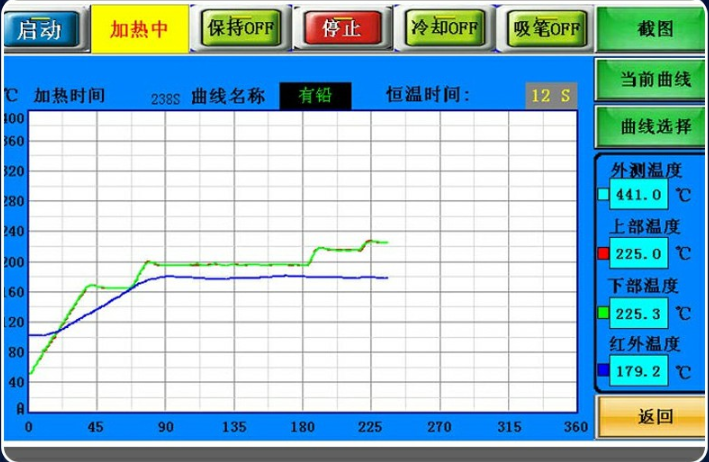

1. کنترل هوشمند و تجزیه و تحلیل منحنی:این ایستگاه بازسازی bga برای کامپیوتر صنعتی جاسازی شده همراه + صفحه نمایش لمسی HD + کنترل PLC. نمایش-زمان واقعی، تجزیه و تحلیل و تصحیح منحنی‌های دما.



2. کنترل دما دقیق (±1 درجه):ترموکوپل بسته-با دقت بالا-نوع K-کنترل حلقه + جبران خودکار دما؛ رابط اندازه گیری دمای خارجی برای کالیبراسیون

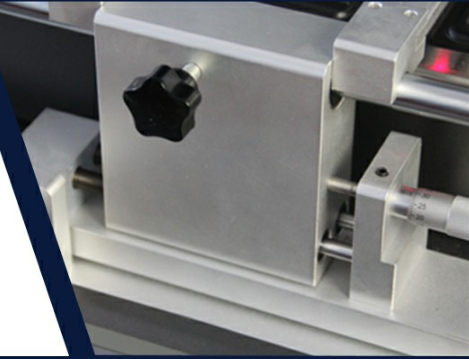

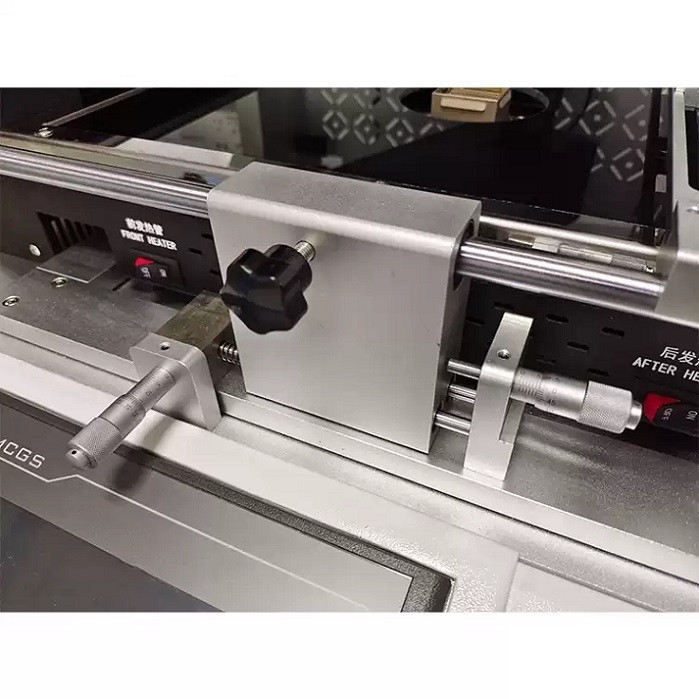

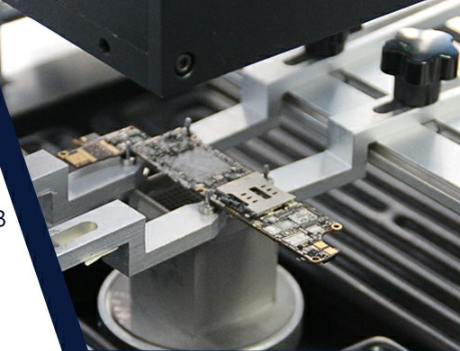

3. سیستم موقعیت یابی دقیق:کنترل حرکت پله ای + تراز دید با دقت بالا. شیارهای V-شکل + اسلایدهای خطی برای تنظیم دقیق 3 محوره، متناسب با PCB در هر اندازه/طرح بندی.



4. تجهیزات حفاظتی PCB:فیکسچر جهانی متحرک انعطاف پذیر از آسیب اجزای لبه و تغییر شکل PCB جلوگیری می کند، مناسب برای تمام بسته های BGA.

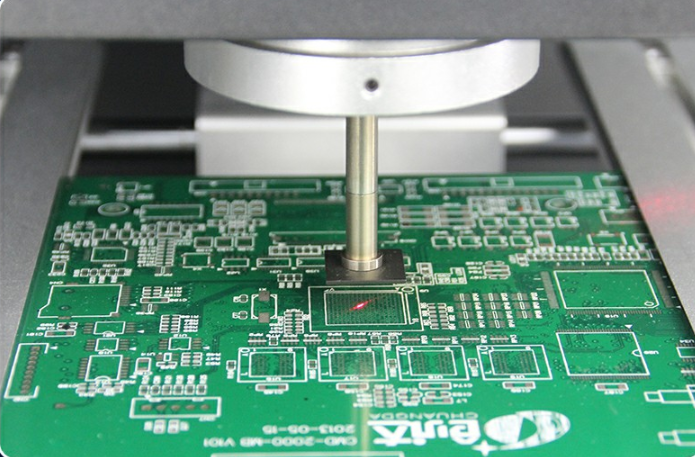

5. نازل های آلیاژی همه کاره:نازل‌های چند- با چرخش آزاد ۳۶۰ درجه؛ نصب و تعویض آسان



6. 3 مناطق گرمایش مستقل:کنترل دمای چند{0}}گروهی، چند بخش- همزمان؛ تنظیم دما، زمان، شیب، سرمایش و خلاء بر اساس HMI{2}}.

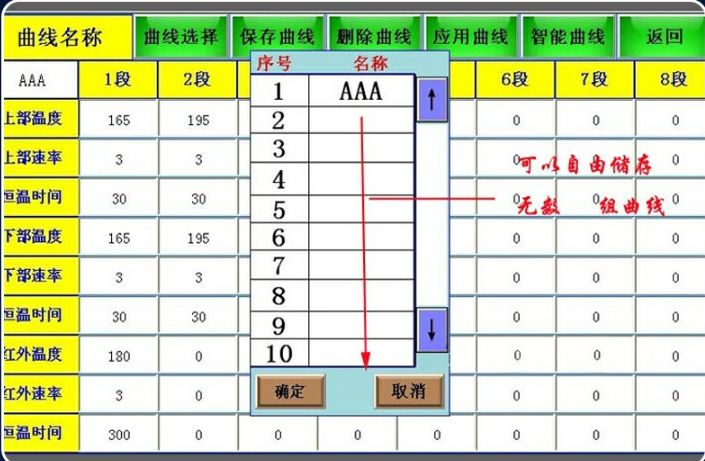

7.8 بخش کنترل دما و ذخیره سازی منحنی:ذخیره سازی عظیم منحنی دما برای بازیابی سریع؛ الگوریتم PID مستقل برای گرمایش یکنواخت و کنترل دقیق دما.

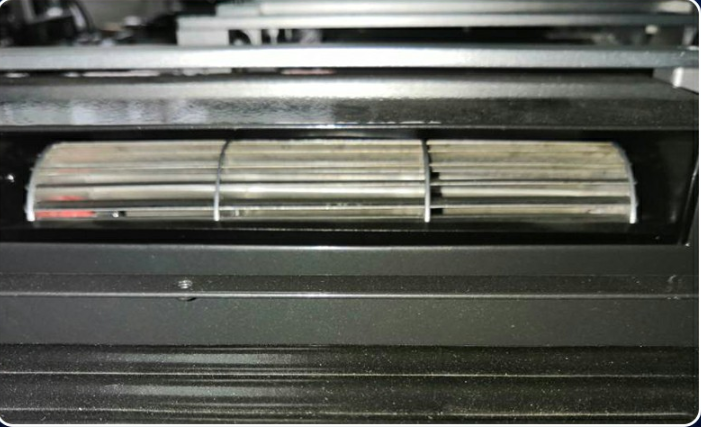

8.سریع خنک کننده و کنترل فرآیند خودکار.فن{0}}قدرت متقاطع-از تغییر شکل PCB جلوگیری می کند. فرآیندهای نصب، لحیم کاری و لحیم کاری کاملاً خودکار.



9. عملیات جوی استیک راحت:حرکت عمودی سر و بزرگنمایی تصویر-سریع و کاربرپسند{1}}را کنترل می‌کند.



10. هشدار صوتی و خنک کننده خودکار:هشدار صوتی 5 تا 10 ثانیه قبل از تکمیل فرآیند؛ سیستم خنک کننده خودکار در دمای اتاق متوقف می شود تا طول عمر دستگاه افزایش یابد.

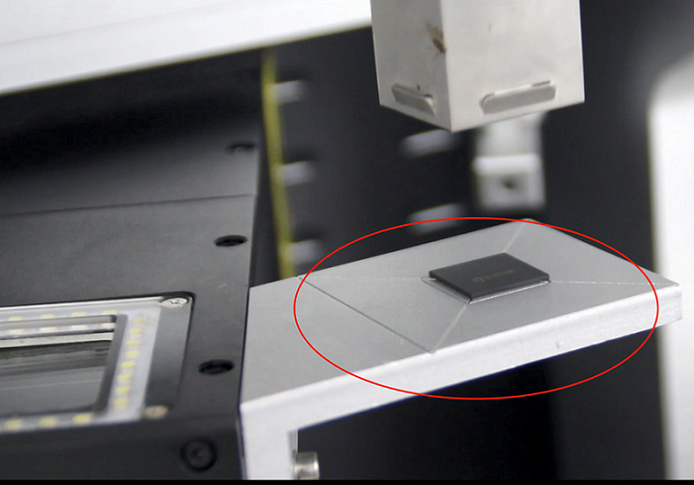

11. توابع خودکار:برداشت/تغذیه خودکار مواد و جمع کردن/افزودن دوربین برای کارایی.



12.CE-ایمنی تایید شده:سوئیچ توقف اضطراری + خاموش شدن خودکار{1}}محافظت برای حوادث غیرمنتظره.
