ایستگاه دوباره کاری BGA گرمایش چند منطقه ای

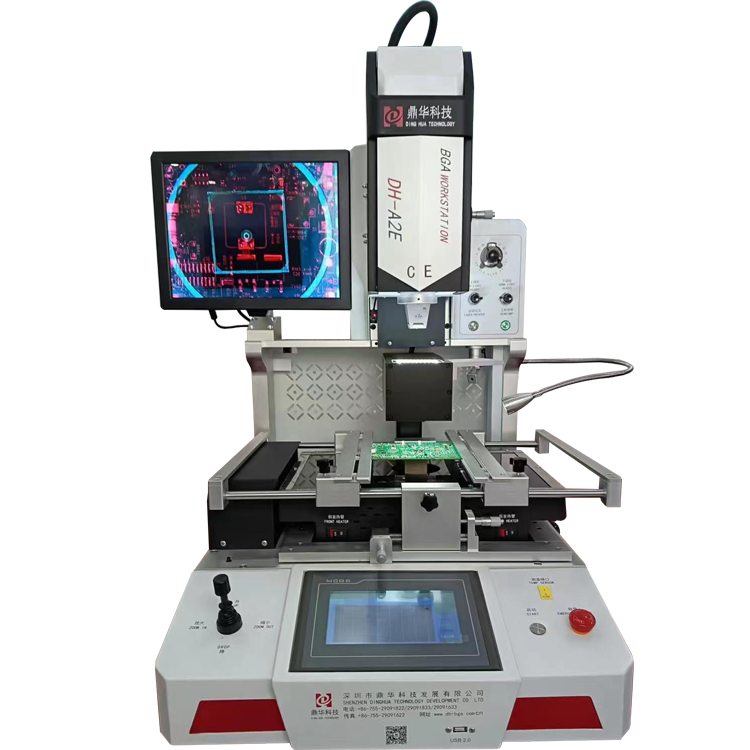

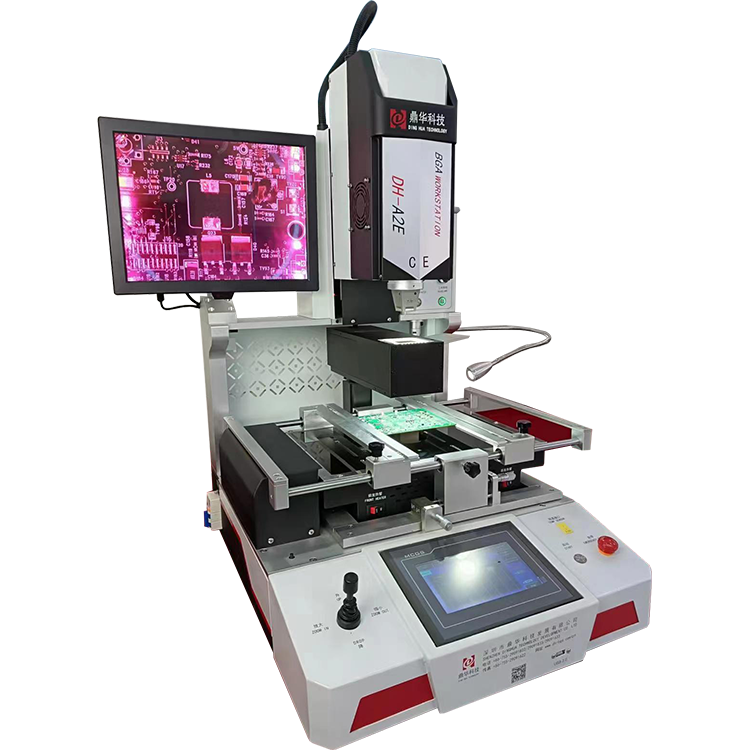

Dinghua DH-A2E یک ایستگاه بازسازی حرفهای Wulti-منطقه گرمایش BGA است که برای ارائه تعمیرات با کیفیت بالا-قطعات مونتاژ الکترونیکی پیچیده طراحی شده است و همچنین در بین تکنسینهای تعمیر مادربردهای مورد استفاده در لپتاپ، کنسولهای بازی مانند PlayStation 4 (PS4) و Xbox باکس پیشرفته صنعتی، بسیار محبوب است. انجام کارهای مجدد{7}}با دقت بالا روی انواع بستههای تراشههای BGA، QFN و دیگر.
شرح
توضیحات محصولات
دینگهواBGA Rework Station DH-A2Eیک ایستگاه بازکاری BGA گرمایش چند منطقه ای است که برای پاسخگویی به نیازهای سخت تعمیر و تولید الکترونیک مدرن طراحی شده است. این ایستگاه بازکاری خودکار پیشرفته BGA برای انجام کارهای دوباره کاری با دقت بالا در انواع بستههای BGA، QFN و سایر تراشهها عالی است.
اینDinghua DH-A2Eیک ایستگاه حرفهای-و کاملاً خودکار بازکاری BGA است که برای تعمیر{1} دقت بالا مجموعههای الکترونیکی پیچیده طراحی شده است. به طور گسترده ای برای تعمیر مادربرد در لپ تاپ ها، کنسول های بازی (PS4/Xbox) و بردهای کنترل صنعتی استفاده می شود.
مشخصات محصولات
|
مورد
|
پارامترها
|
|
منبع تغذیه
|
AC220V±10% 50/60Hz
|
|
توان کل
|
4900w
|
|
قدرت بالا
|
1200w
|
|
پاور پایین
|
1200w
|
|
قدرت اینفارد
|
2400w
|
|
بعد
|
77*81*102 میلی متر
|
|
حالت عملیات
|
اتوماتیک + دستی
|
|
ذخیره سازی مشخصات دما
|
10000 گروه
|
|
کنترل دما
|
سنسور K + حلقه بسته
|
|
دقت دما
|
± 1 درجه
|
|
دقت موقعیت
|
± 0.01 میلی متر
|
|
اندازه PCB
|
حداکثر 400×450 میلی متر حداقل 10×10 میلی متر
|
|
تراشه BGA
|
2*2-80*80 میلی متر
|
|
سنسور دمای خارجی
|
1 عدد (اختیاری)
|
|
وزن خالص
|
70 کیلوگرم
|
|
نوع ماشین
|
دسکتاپ
|
|
حداقل فاصله تراشه
|
0.1 میلی متر
|
|
پیکسل دوربین
|
6 میلیون
|
|
تغذیه چیپس
|
به طور خودکار می گیرند یا قرار می دهند
|
|
تعیین موقعیت PCBA
|
موقعیت یابی هوشمند بالا و پایین، پایین "پشتیبانی 5 نقطه" با v-تعیین کننده اسلات کارت PCBA که می تواند آزادانه در
جهت محور X-، با وسایل جهانی خارجی
|
|
موقعیت BGA
|
موقعیت یابی لیزری به شکل -اسلات کارت و وسایل جهانی
|
|
لنز اپتیکال CCD
|
بیرون رفتن، برگشت و فوکوس خودکار
|
ویژگی های کلیدی محصولات
فناوری گرمایش چند منطقه ای
با استفاده ازفناوری گرمایش چند منطقه ای، DH-A2E توزیع عادلانه گرما را در سراسر اجزای برد مدار چاپی (PCBA) و آرایه شبکه توپ (BGA) از طریق مناطق متمایز عنصر گرمایش دستگاه مانند مستقل بدست می آورد.مناطق بالا/پایین/پیش گرم. این امکان توزیع تقریباً یکنواخت دما را فراهم می کند تا همه BGAها بتوانند مطابق مشخصات خود لحیم شوند و در نتیجه فرصت های آسیب حرارتی به قطعات الکترونیکی حساس در طول فرآیندهای لحیم کاری/لحیم کاری از بین می رود.
ایستگاه دوباره کاری BGA
DH-A2E نیاز به فرآیندهای دستی را با استفاده از اتوماسیون برای رسیدگی به عملکردهای اساسی دوباره کاری BGA مانندکنترل دما، تراز و لحیم کاری. استفاده از این قابلیتهای خودکار سرعت و دقت کار مجدد BGA را افزایش میدهد، بنابراین این دستگاه را هم برای تعمیرات با حجم کم و هم برای تولید با حجم بالا مناسب میسازد.
تراز نوری با دوربین CCD
با به کارگیری یک-کاملاً توسعه یافتهسیستم تراز نوریو از الف استفاده می کنددوربین CCD با وضوح بالا-برای ارائه موقعیت بهینه اجزای BGA، این ویژگی به کاربر این امکان را می دهد که اطمینان حاصل کند که تمام اتصالات لحیم کاری هنگام انجام دوباره کاری کاملاً تراز هستند- و در نتیجه خطاهای ناشی از انسان را به حداقل می رساند.
BGA Rework Station برای تعمیر لپ تاپ
به طور خاص برای تعمیر طراحی شده استمادربردهای لپ تاپو دیگر لوازم الکترونیکی پیچیده،DH-A2Eقادر به مدیریت-BGAهای دقیق و ارائه سطح بالایی از دقت مورد نیاز برای تعمیر اجزای پیچیده لپ تاپ است. اینگرمایش چند منطقه ایوتراز نوریویژگیها آن را برای تکنسینهایی که با لپتاپ، تلفنهای هوشمند و کامپیوتر کار میکنند، گزینهای عالی میسازد.
رابط کاربری پیشرفته
اینDH-A2Eهمراه با یکرابط صفحه نمایش لمسی بصری، به کاربران این امکان را می دهد که پروفایل های گرمایشی، تنظیمات تراز و موارد دیگر را به راحتی کنترل و تنظیم کنند. سیستم فراهم می کندنظارت بر زمان واقعی-کل فرآیند دوباره کاری، به اپراتورها کنترل کامل بر دما، زمان و دقت تراز را می دهد.
ایمنی و قابلیت اطمینان
DH-A2E (ایستگاه بازسازی BGA برای تعمیر لپ تاپ) به طور خاص با تمرکز بر ایمنی طراحی شده است. این شامل ویژگی هایی مانندحفاظت حرارتی پیشرفتهو یکسیستم جلوگیری از گرمای بیش از حدکه از محیط کار ایمن پشتیبانی می کنند. این واحد با قطعات باکیفیت ساخته شده است تا عملکرد قابل اعتماد و ماندگاری-هم در تعمیر و هم در ساخت تجهیزات الکترونیکی ارائه دهد.

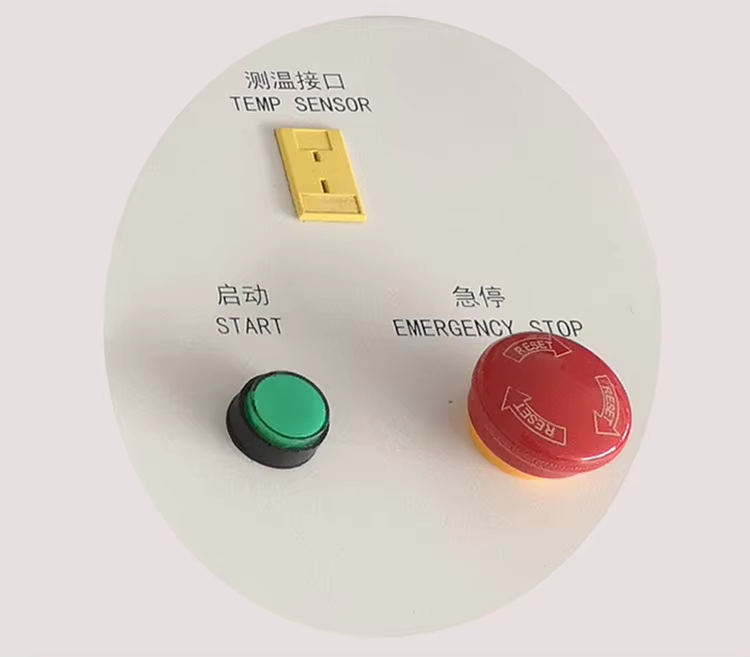

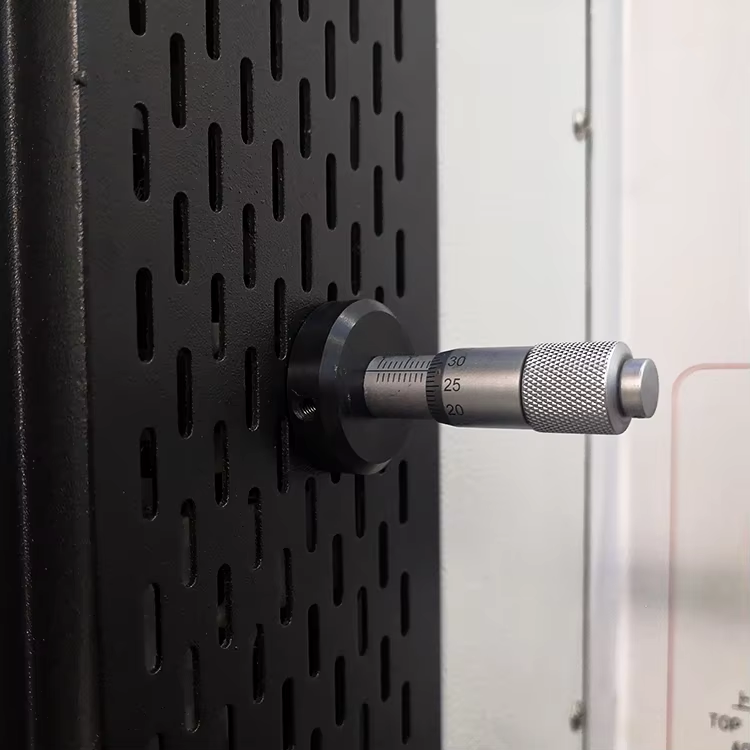

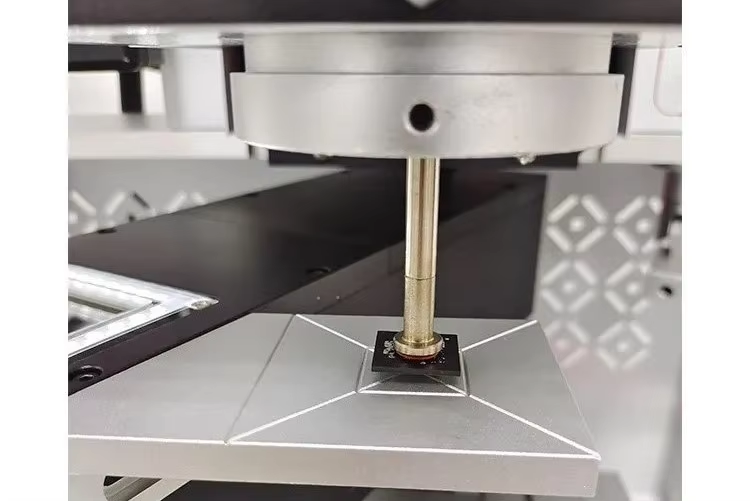

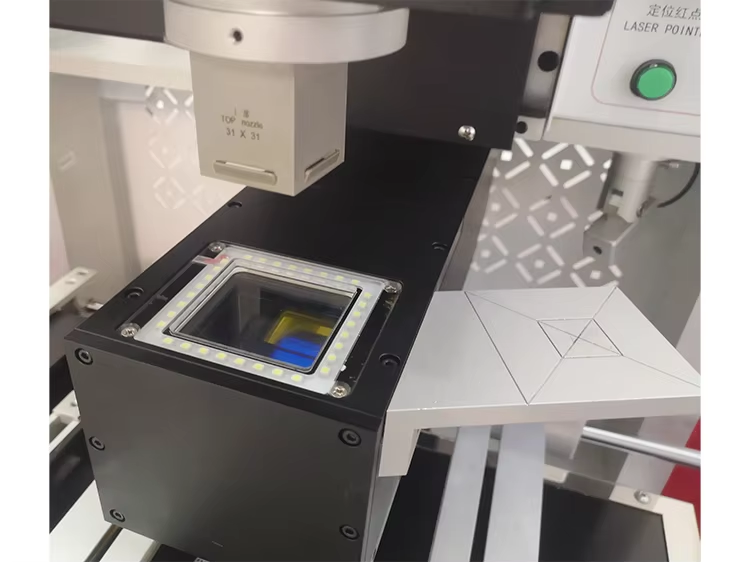

تصاویر جزئیات

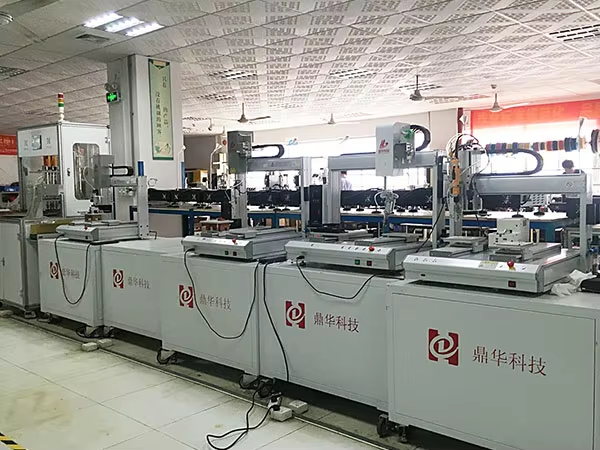

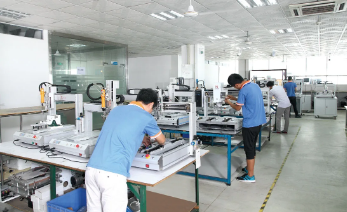

شرکت ما
