BGA Rework Station برای موبایل
سیستم تراز نوری 1.HD CCD برای موقعیت یابی
2. عملکرد ایمنی برتر با حفاظت اضطراری
3. سر گرمایش بالا و سر نصب 2 در 1 طراحی
4. بالا جریان هوا قابل تنظیم برای پاسخگویی به تقاضای هر تراشه
شرح

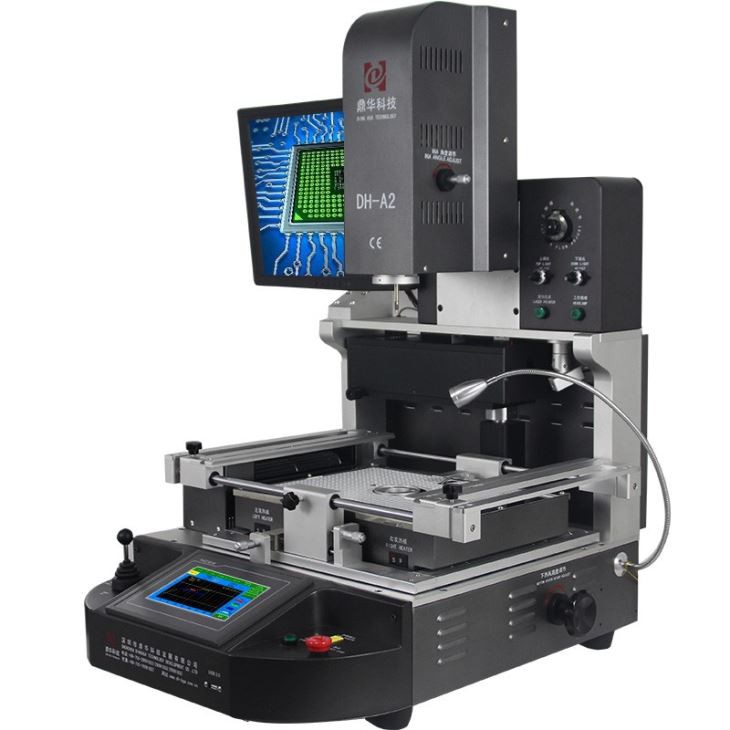

ایستگاه بازسازی DH-A2 BGA برای موبایل
ایستگاه بازسازی BGA برای تعمیر تلفن همراه برای تعمیر PCB در تلفن های همراه طراحی شده است. این ایستگاه برای جایگزینی قطعاتی مانند مدارهای مجتمع، CPU، پردازنده های گرافیکی و سایر قطعات الکترونیکی روی برد PCB استفاده می شود. همچنین می توان از آن برای حذف یا تعویض قطعات معیوب استفاده کرد. از ویژگی های آن می توان دما و فشار هوای قابل تنظیم، فیدر لحیم کاری خودکار و قاب های قرارگیری با دقت بالا را نام برد.
پارامتر ایستگاه بازسازی DH-A2 BGA برای موبایل
| مشخصات | ||
| 1 | توان کل | 5400W |
| 2 | 3 عدد بخاری مستقل | هوای داغ بالا 1200 وات، هوای داغ پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات |
| 3 | ولتاژ | 110~240V +/-10% 50/60Hz |
| 4 | قطعات الکتریکی | صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری |
| 5 | کنترل دما | K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه. |
| 6 | موقعیت یابی PCB | V-groove + ثابت جهانی + قفسه PCB متحرک |
| 7 | اندازه PCB قابل اجرا | حداکثر 370x410mm حداقل 22x22mm |
| 8 | اندازه BGA قابل اجرا | 1*1mm~80x80mm |
| 9 | ابعاد | 600x700x850mm (L*W*H) |
| 10 | وزن خالص | 70 کیلوگرم |

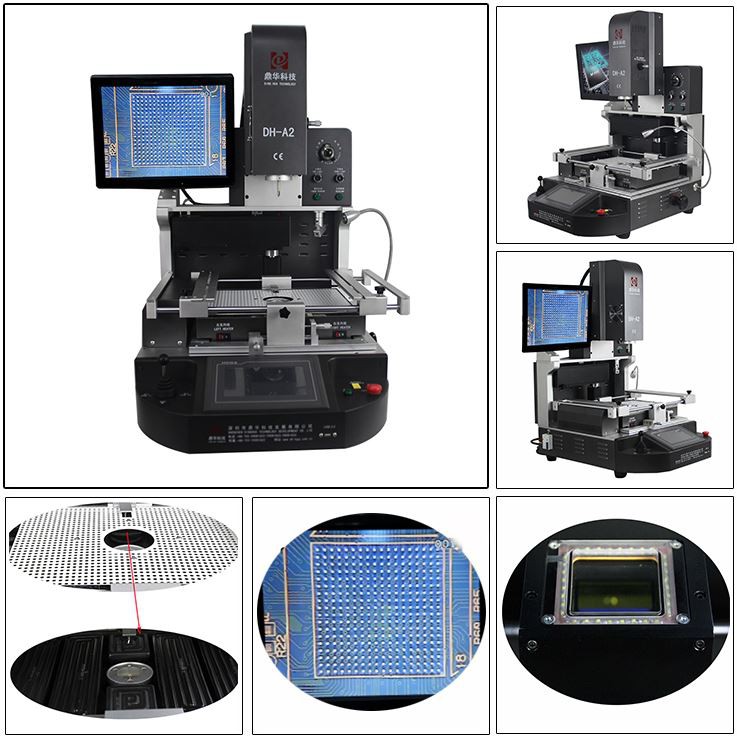

برای نماهای مختلف به ایستگاه دوباره کاری BGA
جزئیات تصویر برای ایستگاه دوباره کاری BGA
ویژگی های پیشرفته
① جریان هوای داغ بالا قابل تنظیم است تا نیاز هر تراشه را برآورده کند.
② لحیم کاری، نصب و لحیم کاری خودکار.
③ موقعیت یابی لیزری داخلی، به موقعیت یابی سریع PCBa کمک می کند.
④ سیستم گرمایش مادون قرمز با سه بخاری مستقل.
⑤ سر نصب با دستگاه تست فشار داخلی، برای محافظت از PCB از خرد شدن.
⑥ خلاء تعبیه شده در سر نصب، تراشه BGA را به طور خودکار پس از اتمام لحیم کاری برمیدارد.

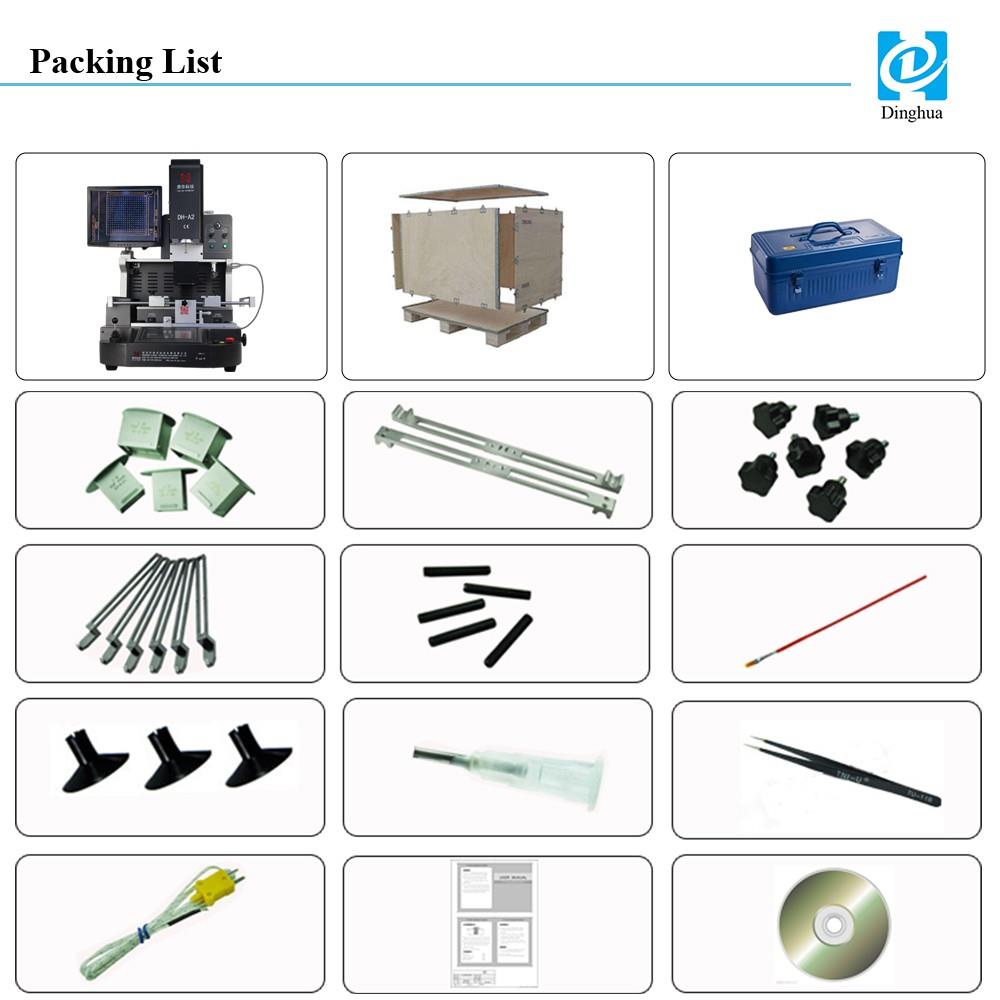

1. ماشین: 1 مجموعه
2. همه بسته بندی شده در جعبه های چوبی پایدار و محکم، مناسب برای واردات و صادرات.
3. نازل بالا: 3 عدد (31 * 31 میلی متر، 38 * 38 میلی متر، 41 * 41 میلی متر)
نازل پایین: 2 عدد (34 * 34 میلی متر، 55 * 55 میلی متر)
4. تیر: 2 عدد
5. دستگیره آلو: 6 عدد
6. ثابت جهانی: 6 عدد
7. پیچ پشتیبانی: 5 عدد
8. قلم قلم مو: 1 عدد
9. فنجان جاروبرقی: 3 عدد
10. سوزن خلاء: 1 عدد
11. موچین: 1 عدد
12. سیم سنسور دما: 1 عدد
13. کتاب آموزش حرفه ای: 1 عدد
14. سی دی آموزشی: 1 عدد
چند سوال متداول در مورد نحوه تنظیم دما برای یک ایستگاه دوباره کاری BGA برای دستگاه های تلفن همراه:
1، شار و آلودگی بیش از حد:شار بیش از حد روی سطح BGA وجود دارد و مش فولادی، توپ های لحیم کاری و میز قرار دادن توپ تمیز یا خشک نیستند.
2، شرایط نگهداری:خمیر لحیم و گلوله های لحیم کاری در یخچال 10 درجه نگهداری نمی شوند. PCB و BGA ممکن است رطوبت داشته باشند و پخته نشده باشند.
3، کارت پشتیبانی PCB:هنگام لحیم کاری BGA، اگر کارت پشتیبانی PCB خیلی سفت باشد، فضایی برای انبساط حرارتی وجود ندارد که می تواند باعث تغییر شکل و آسیب به برد شود.
4، تفاوت بین لحیم کاری سرب و بدون سرب:لحیم کاری سرب در 183 درجه ذوب می شود در حالی که لحیم بدون سرب در 217 درجه ذوب می شود. لحیم کاری سرب سیالیت بهتری دارد، در حالی که لحیم کاری بدون سرب سیال کمتری دارد اما سازگار با محیط زیست است.
5، تمیز کردن صفحه گرمایش مادون قرمز:صفحه گرمایش مادون قرمز تیره در پایین نباید با مواد مایع تمیز شود. از پارچه خشک و موچین برای تمیز کردن استفاده کنید.
6، تنظیم منحنی های دما:اگر دمای اندازه گیری شده پس از پایان مرحله دوم (مرحله گرمایش) به 150 درجه نرسد، می توان دمای مورد نظر در منحنی دمای مرحله دوم را افزایش داد یا زمان دمای ثابت را افزایش داد. به طور کلی، اندازه گیری دما باید پس از تکمیل منحنی دوم به 150 درجه برسد.
7، حداکثر تحمل دما:حداکثر دمایی که سطح BGA می تواند تحمل کند برای لحیم کاری سربی کمتر از 250 درجه (استاندارد 260 درجه) و کمتر از 260 درجه برای لحیم کاری بدون سرب (استاندارد 280 درجه است). برای اطلاعات دقیق به مشخصات BGA مشتری مراجعه کنید.
8، تنظیم زمان جریان مجدد:اگر زمان جریان مجدد خیلی کوتاه است، زمان دمای ثابت قسمت جریان مجدد را به طور متوسط افزایش دهید و در صورت نیاز زمان را افزایش دهید.
اگرچه تنظیم منحنی دما برای ایستگاه دوباره کاری BGA می تواند پیچیده باشد، اما فقط باید یک بار آزمایش شود. پس از ذخیره منحنی دما، می توان چندین بار از آن استفاده کرد. حوصله و توجه دقیق در طول فرآیند تنظیم برای اطمینان از پیکربندی صحیح ایستگاه دوباره کاری BGA ضروری است و در نتیجه از بازدهی دوباره کاری بالا اطمینان حاصل می شود.
