ایستگاه تعمیر BGA ماشین تعمیر LED
دستگاه تعمیر LED مخصوصاً برای همه تراشه های LED به اندازه بسته های کوچک 0201 استفاده می شود ، آن دسته از کارخانه هایی که دارای نیاز با کیفیت بالا هستند ، از این مدل استفاده می کنند ، مانند ، Foxconn ، Samsung و Huawei و غیره. اما همچنین ، که می تواند برای BGA ، IC ، QFN و پاپ و غیره مورد استفاده قرار گیرد ، برای مثال ، تلویزیون ، تلفن همراه ، تهویه مطبوع و هوا.
شرح
ایستگاه تعمیر BGA ماشین تعمیر LED
پارامترهای دستگاه تعمیر LED
| منبع تغذیه | 110 ~ 250V 50/60Hz |
| پلاگین برق/برق | 5200W/اختیاری (ایالات متحده ، اتحادیه اروپا ، هندی و آفریقا و غیره) |
| لوازم جانبی | طراحی ویژه برای انتخاب تراشه های LED |
| اندازه تراشه حداقل LED | 0201 |
| منطقه پیش گرم شدن IR | محافظ شیشه ای ضد دما که مانع از ریختن داخل آن می شود |
| سیستم کنترل دما | نوع k ، حلقه بسته |
| موتور | خدمت و PLC |
| بعد | 670*800*700mm |
| وزن خالص | 80 کیلوگرم |
جزئیات ایستگاه بازپرداخت BGA LED

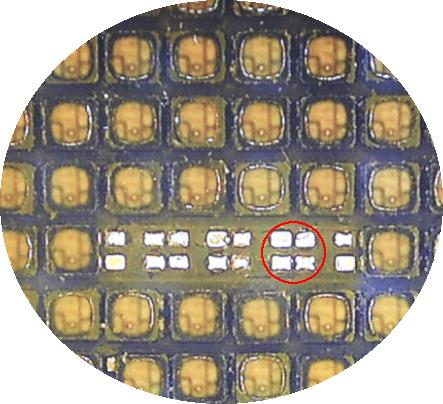

نقاط تراشه LED کوچک بر روی صفحه نمایش دستگاه REWORK LED تصویربرداری می شود. چهار پد وجود دارد ، و تصویر است
در 20 بار بزرگنمایی شده و حداکثر بزرگنمایی 220 بار است.
فیکسچر ویژه به طور خودکار با دوربین نوری CCD اجرا می شود. یک قرقره تراشه های LED را می توان به یکباره روی آن قرار داد ، و
سر بالای دستگاه می تواند به طور خودکار تراشه LED را برای تراز انتخاب کند.

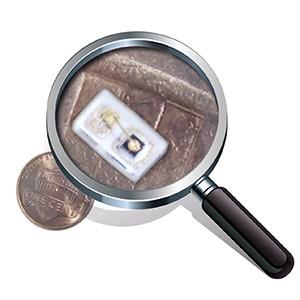

مقایسه بین یک سکه و یک تراشه LED (0201) در 100 بار بزرگنمایی می شود. دستگاه ما به طور مداوم به روز می شود و به زودی قادر به ترمیم تراشه های کوچکتر از 0201 در آینده نزدیک خواهد بود.

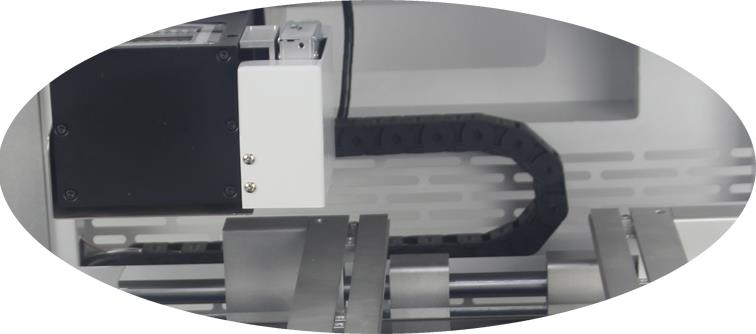

دوربین نوری CCD در صورت نیاز به تراشه LED به طور خودکار کار می کند. در حین لحیم کاری ، می تواند به طور خودکار برگردد
به موقعیت اصلی

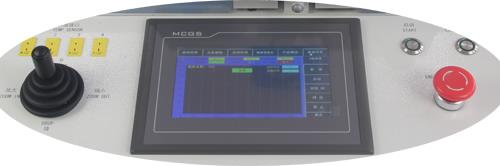

صفحه لمسی ، برند MCGS ، مغز کل دستگاه است. ورودی ، تنظیم و خروجی دما و زمان را به
قطعات مربوطه همچنین می تواند حداکثر 50 ، {1}} profile دما را برای استفاده مجدد ذخیره کند.
سؤالات متداول مربوط به مسائل LED:
Q:مانیتور من به صورت الکتریکی روشن نمی شود؟
A:ممکن است مشکلی در کارت منبع تغذیه شما وجود داشته باشد.
Q:مانیتور من روشن می شود ، اما تصویر نمایش نمی دهد؟
A:هیئت مدیره سیستم ممکن است خطایی داشته باشد.
Q:اگر صفحه تلویزیون LED من مشکلی دارد ، آیا باید کل صفحه را جایگزین کنم؟
A:نه ، شما فقط باید ماژول معیوب کوچک را با یک LED جدید جایگزین کنید.
Q:دستگاه تعمیر چه اندازه ای دارد؟
A:حداکثر اندازه 450x430 میلی متر و حداقل اندازه 20x20mm است.
فرآیند تعمیر برخی از LED ها:
سیستم تغذیه 1.FEIDA: از کنترل پنوماتیک برای تغذیه خودکار دانه های LED استفاده می شود و یک سینی دریافت کننده در کنار آن قرار می گیرد.
2. مرحله کنترل حرکت حرکت: پایدار ، قابل اعتماد ، ایمن و کارآمد. این سیستم یک سیستم تراز ویدیوی دیجیتالی با دقت بالا را اتخاذ می کند. موقعیت یابی PCB از یک شیار V شکل استفاده می کند و یک صندلی کشویی خطی امکان تنظیم خوب یا موقعیت یابی سریع را در امتداد محورهای X ، Y و Z فراهم می کند. این راحت ، دقیق است و می تواند چیدمان ها و اندازه های مختلف PCB را در خود جای دهد.
3. فیکسچر جهانی قابل تنظیم: این فیکسچر انعطاف پذیر از PCB محافظت می کند و از آسیب به دستگاه های Edge PCB و تغییر شکل PCB جلوگیری می کند. این با ترمیم انواع مختلف تراشه های LED سازگار است.
4. ALLOY NOZZLES ALLOY: انواع نازل های هوای آلیاژ در دسترس است و می توان آنها را چرخانده و 360 درجه قرار داد و نصب و تعویض آنها را آسان می کند.
5. مناطق دمای مستقل: دستگاه دارای سه منطقه دمای مستقل گرم شده است که می تواند همزمان مجموعه های مختلف کنترل دمای چند مرحله ای را انجام دهد. این اثرات لحیم کاری بهینه را در مناطق مختلف دما تضمین می کند. دمای گرمایش ، زمان ، شیب ، خنک کننده و خلاء همه می توانند در رابط کاربری تنظیم شوند.
6. بخش های کنترل Temperature: مناطق درجه حرارت بالا و پایین امکان 8 مرحله کنترل دما را فراهم می کند ، با ذخیره جرم برای پروفایل دما. این پروفایل ها را می توان در هر زمان برای مهره های مختلف LED فراخوانی کرد. تجزیه و تحلیل منحنی ، تنظیم و تصحیح نیز می تواند در صفحه لمسی انجام شود. سه منطقه گرمایشی مستقل هستند و الگوریتم PID فرآیند گرمایش را کنترل می کند و باعث افزایش دما یکنواخت و دقیق تر می شود.
7. فن جریان برای خنک کننده: یک فن متقابل با قدرت بالا به سرعت PCB را خنک می کند تا از تغییر شکل جلوگیری شود. فرآیند نصب ، لحیم کاری و ویرانی به طور خودکار برای نتایج بهینه کنترل می شود.
