ایستگاه دوباره کاری اپتیکال Bga

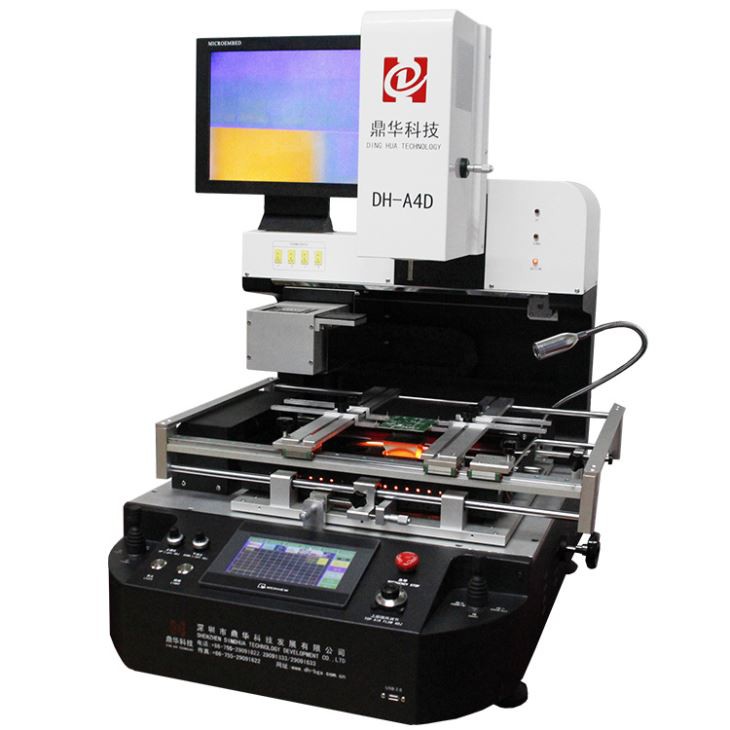

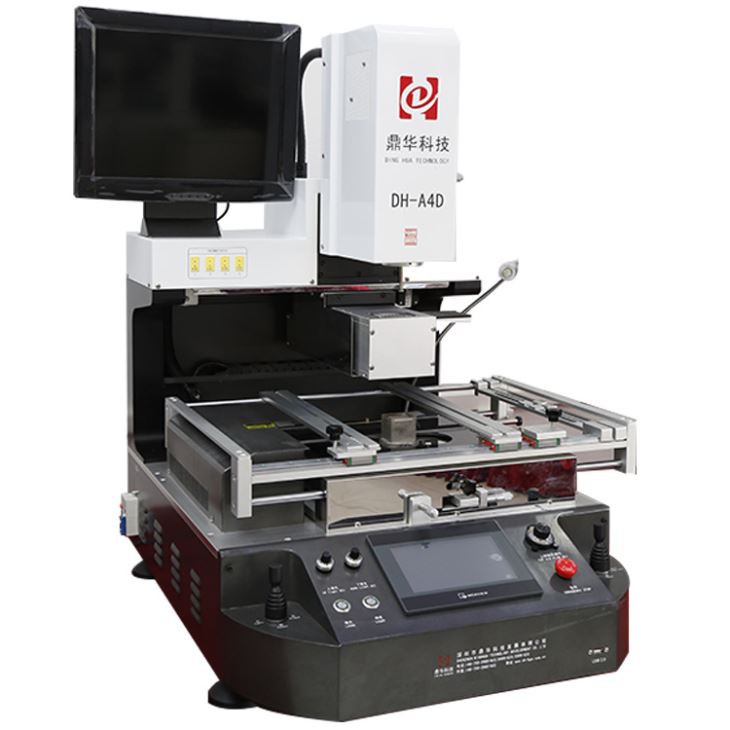

ایستگاه بازکاری نوری خودکار BGA DH-A4D یک ایستگاه دوباره کاری عالی BGA است که دارای ناحیه پیش گرمای متحرک مادون قرمز، اپتیکال کامل اتوماتیک CCD و تغذیه کننده تراشه و نقطه لیزری ساخته شده در بالای سر داغ و غیره است. که می تواند به شما کمک کند روند کار مجدد را آسان تر و کارآمدتر کنید. . محصول...
شرح
ایستگاه بازسازی خودکار نوری BGA
DH-A4D یک ایستگاه بازسازی عالی BGA است که دارای منطقه پیش گرمایش IR متحرک، CCD نوری تمام اتوماتیک و تراشه است.
فیدر، و نقطه لیزری تعبیه شده در بالای سر داغ، و غیره. که می تواند به شما کمک کند روند کار مجدد را آسان تر و کارآمدتر کنید.
پارامتر محصول ایستگاه بازسازی خودکار نوری BGA
حداکثر قدرت | 6800W |
قدرت | 110 ~ 220 ولت ± 10 ± 50/60 هرتز |
فیدر چیپ | تمام اتوماتیک، برنامه برای تراشه 1 * 1 ~ 80 * 80 میلی متر |
بزرگنمایی دوربین | 10x - 220x |
دقت قرار دادن: | ±0.01 میلی متر |
روش های دویدن | کنترل PLC، درایور سروو |
تراشه BGA | 2x{1}}x80 میلی متر |
حداقل فاصله تراشه | 0.15mm |
سنسور دمای خارجی | 4 عدد |
ابعاد | 700x700x950mm |
وزن خالص | 95 کیلوگرم |
جزئیات محصول دستگاه کامل خودکار نوری BGA reballing

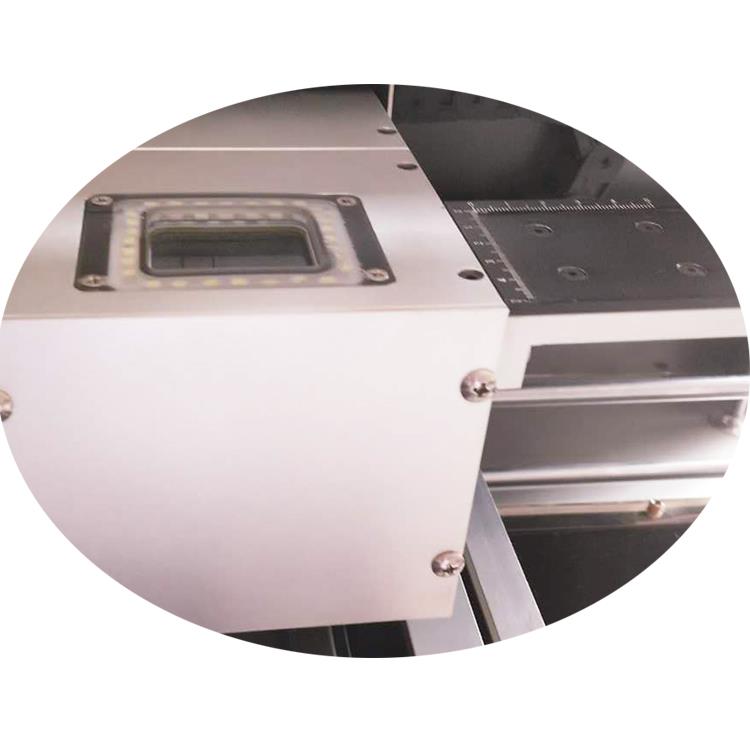

CCD نوری تمام اتوماتیک وارداتی از ژاپن و تغذیه کننده تراشه مورد استفاده برای تراشه با 1*1~80*80 میلی متر،
هنگامی که دستگاه کار می کند، سر بالای خودکار تعبیه شده در خلاء می تواند به طور خودکار تراشه را برداشته یا تراشه را روی آن قرار دهد.

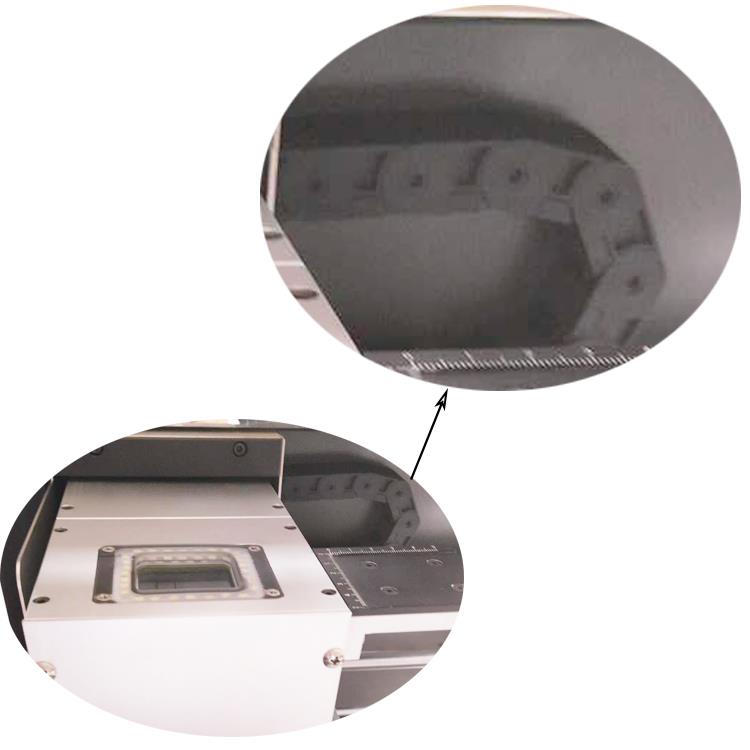

"زنجیره مخزن" برای این کابل ها با یک تغذیه کننده تراشه و CCD نوری، ایمن و بادوام اجرا می شود.

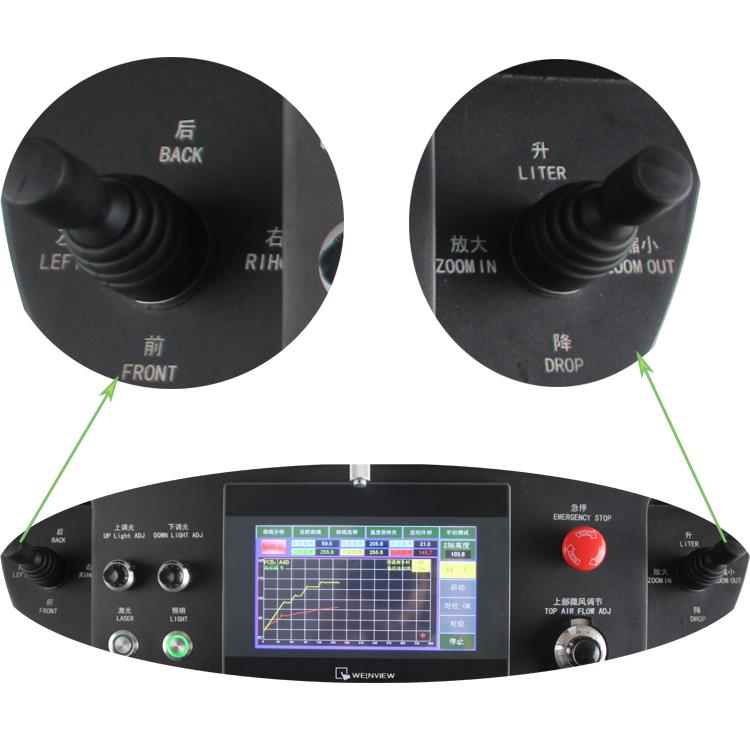

دو جوی استیک، در حالت دستی، یکی برای تغذیه کننده تراشه و CCD نوری است که به سمت چپ/راست یا عقب/جلو حرکت می کند.
یکی برای بالا یا پایین رفتن سر بالا و بزرگنمایی یا کوچکنمایی تصاویر روی صفحه نمایشگر.

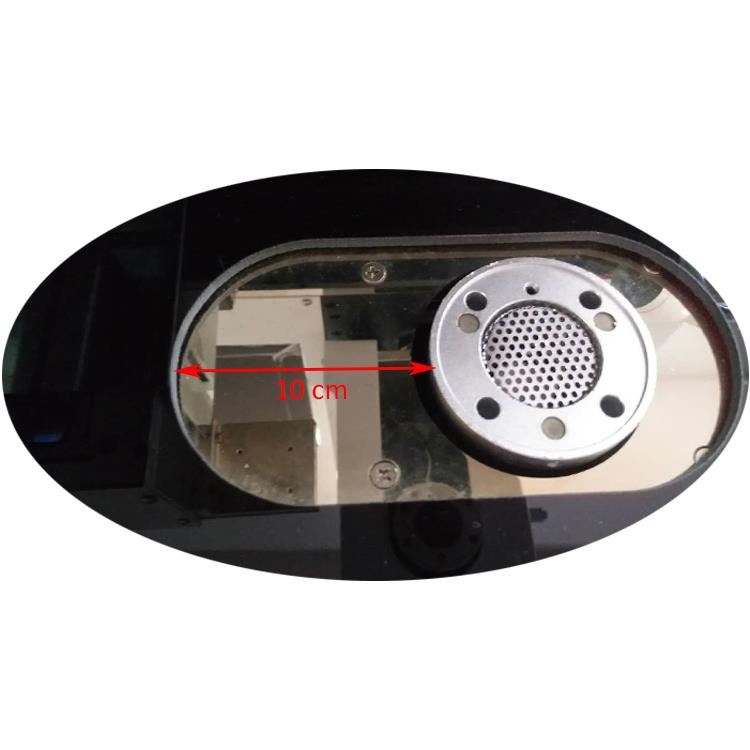

منطقه پیش گرمایش مادون قرمز، برای شکل ها یا تراشه های مختلف که در موقعیت های مختلف قرار دارد، و منطقه IR از کربن تشکیل شده است.
لوله های گرمایش فیبر (نور تاریک که به راحتی توسط PCB جذب می شود و بادوام) و پوشش محافظ شیشه ای ضد درجه حرارت بالا
(جلوگیری از ریزش اجزای کوچک یا گرد و غبار به داخل).

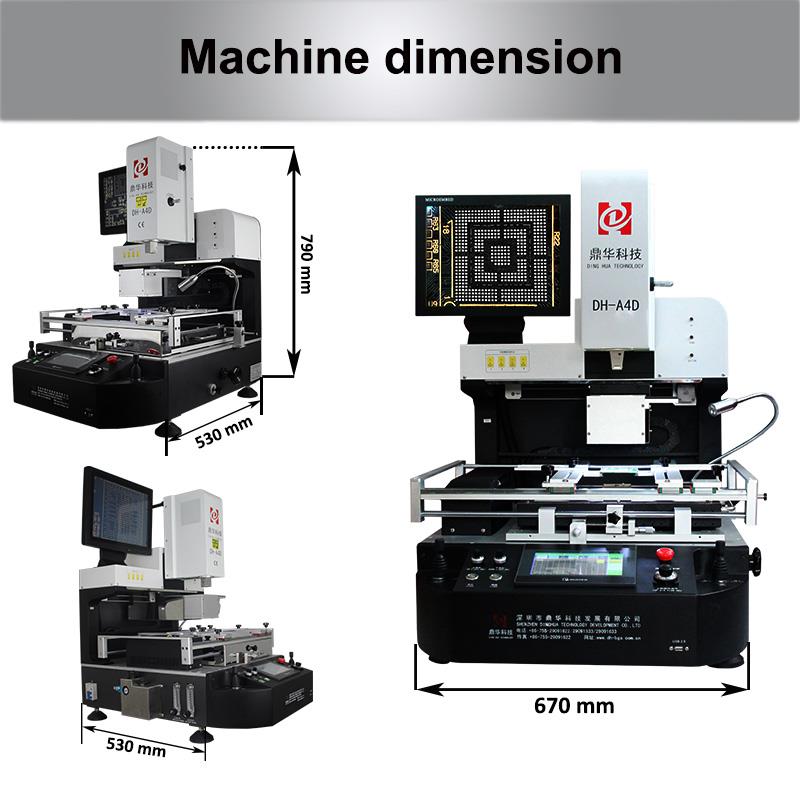

ایستگاه بازسازی BGA DH-A4D، L*W*H=670*530*790mm، وزن خالص: 95 کیلوگرم، بسته بندی شده در جعبه تخته سه لا با فوم در داخل
ماشین محافظت شده ابعاد و وزن مناسب برای اکثر میز کارها بدون توجه به تعمیرگاه مناسب است
یا کارگاه
حمل و نقل، بسته بندی، و فروش پس از ایستگاه بازسازی خودکار نوری BGA
دستگاههایی مانند این DH-A4D حداقل 24 ساعت قبل از تحویل، بدون توجه به گذشته یا اکنون، لرزان خواهند داشت.
ما تنها کسی هستیم که برای ایستگاه دوباره کاری BGA لرزش انجام می دهیم، پس از آن، اجازه دهید حداقل 24 ساعت به طور مداوم کار کند.
برای اطمینان از اینکه ماشین ها به طور موثر کار می کنند.

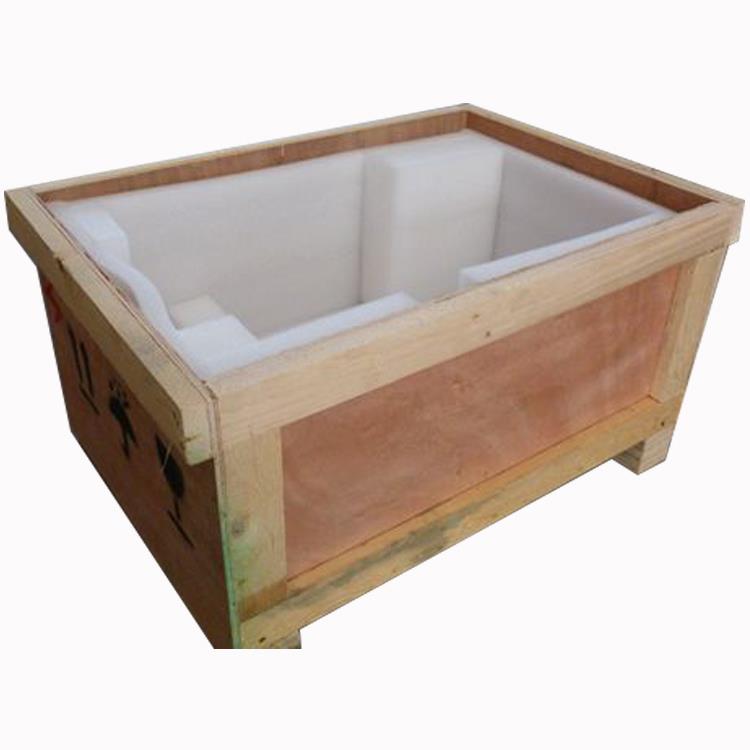

بسته بندی شده در جعبه تخته سه لا (فومیزه شده)، مهم نیست که کجا ارسال می شود، هیچ محدودیتی برای آن وجود ندارد
واردات. تخته های چوبی ضخیم و فوم داخلی می تواند ماشین را به خوبی محافظت کند، و الگوهای مشخصی که هشدار عدم وارونگی، رو به بالا و شکنندگی و غیره را نشان می دهد. برای محافظت بهتر از ماشین در مسیر تحویل.
مشتریان ارزشمندی که از دستگاه ما استفاده می کنند
این مشتریان مانند بالا از ایستگاه بازسازی BGA ما نه تنها در چین، بلکه در خارج از کشور نیز استفاده کرده اند، اگر به آنها بسته هستید، ممکن است سعی کنید با آنها قرارداد ببندید و برای دیدن جزئیات بیشتر بروید، لطفا فقط با ما تماس بگیرید.
سوالات متداول ایستگاه دوباره کاری BGA خودکار
1. س: چگونه اجزای اطراف تراشه را بسازیم که لحیم کاری یا لحیم کاری شوند؟
A: نازل های سفارشی ضروری هستند، در صورت عدم وجود نازل مناسب، همچنین مواد مقاوم در برابر حرارت، مانندنوار کارپتون.
2. Q:اگر این اولین بار است کهمن سعی می کنمیک تخته را دوباره کار کنید، چطور باید انجام بدم؟
پاسخ: پیشنهاد می کنیم ابتدا یک تخته قراضه را دوباره کار کنید.
3. س: آیا می توانم از آن برای تعمیر آیفون، مک بوک و سایر PCBA ها استفاده کنم؟
A: مطمئنا، تا زمانی که PCB کمتر از 410 * 450 میلی متر باشد، می توان آنها را توسط این دستگاه دوباره کار کرد.
4. س: آیا می توانم یک دوربین در کناری برای تماشای ذوب شدن توپ لحیم کاری اضافه کنم؟
پاسخ: بله، در صورت نیاز، می توان یک دوربین برای آن نصب کرد، تصویر در آن صفحه نمایشگر نمایش داده می شود.
دانش در مورد ایستگاه بازسازی BGA نوری Automatci:
1. طراحی انسانی:
تعبیه شده با رایانه شخصی صنعتی به همراه درایو موتور پله ای به همراه ماژول دمای هوشمند، پایدار و قابل اعتماد.
رابط Windows IOS به زبان انگلیسی و چینی به همراه رابط USB، کار آسان.
دو منطقه گرمایشی را انتخاب کنید، هر دو بخاری بالا و بخاری پایین هوای گرم هستند.
سیستم اشاره صدا 5 ثانیه-10 قبل از پایان گرمایش
2. کنترل دما دقیق:
دو گرمایش دمای مستقل به علاوه تنظیم خود PID به اضافه PLC، دقت دما در حدود 2 درجه خواهد بود.
این می تواند گرمایش 8 بخش و ذخیره سازی گسترده مشخصات دمای گروه را تنظیم کند.
تنظیم منحنی گرمایش BGA به راحتی و جستجوی فهرست.
3. تراز بصری راحت:
تراز اپتیکال به همراه سیستم لنز رنگی CCD به علاوه موقعیت یابی لیزری
2 تفکیک رنگ، بزرگنمایی، تنظیم میکرو
فوکوس خودکار، تصحیح خودکار، تمایز خودکار رنگ.
سیستم تنظیم سطح نور.
دوربین ژاپنی می تواند جلو و عقب حرکت کند.
پمپ خلاء داخلی، تراشه BGA را به طور خودکار انتخاب کنید.
کنترل جوی استیک، بزرگنمایی و کوچک نمایی، پایین و بالا.
4. اجزای دقیق:
تنظیم دقیق تراشه BGA
تنظیم دقیق میکرومترهای X، Y، Z، دقت قرارگیری حدود 0.01 میلی متر خواهد بود
گیره V-groove به اضافه فیکسچر جهانی مناسب برای انواع PCB.
طراحی سیستم گرمایش و سر پایه 2 در 1، موقعیت یابی دقیق.
5. طراحی امنیتی کامل:
با حفاظت از شکست فن، عملکرد حفاظت از شکست ترموکوپل.
حفاظت از گرمای بیش از حد، عملکرد توقف اضطراری.
کاربرد:
مناسب برای انواع BGA (CCGA، BGA، QFN، CSP، LGA، Micro SMD، MLF، بسته POP)
سرب و بدون سرب.
