پل نوری نورث BGA دوباره کاری ایستگاه

پل نوری نورث BGA دوباره کاری ایستگاه



1. کاربرد ایستگاه بازسازی BGA پل شمالی نوری

مناسب برای PCB محصولات مختلف الکترونیکی.

مادربرد کامپیوتر، تلفن هوشمند (آیفون، هواوی، سامسونگ)، لپ تاپ، برد منطقی مک بوک، دوربین دیجیتال، تهویه مطبوع، تلویزیون و سایر تجهیزات الکترونیکی از صنعت پزشکی، صنعت ارتباطات، صنعت خودرو و غیره.

مناسب برای انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، تراشه LED.



ویژگی های محصول اپتیکال نورث بریج BGA Rework Station





• لحیم کاری خودکار، نصب و لحیم کاری.

•میزان موفقیت بالای تعمیر تراشه و PCB.

•به دلیل کنترل دقیق دما، دستگاه به اجزای اطراف تراشه هدف روی PCB آسیب نمی رساند.

• سیستم تراز نوری دقیق

لنز دوربین CCD پاناسونیک به طور موثری دقت تراز و میزان موفقیت تعمیر را افزایش می دهد. تصویر روی صفحه نمایشگر نمایش داده می شود.

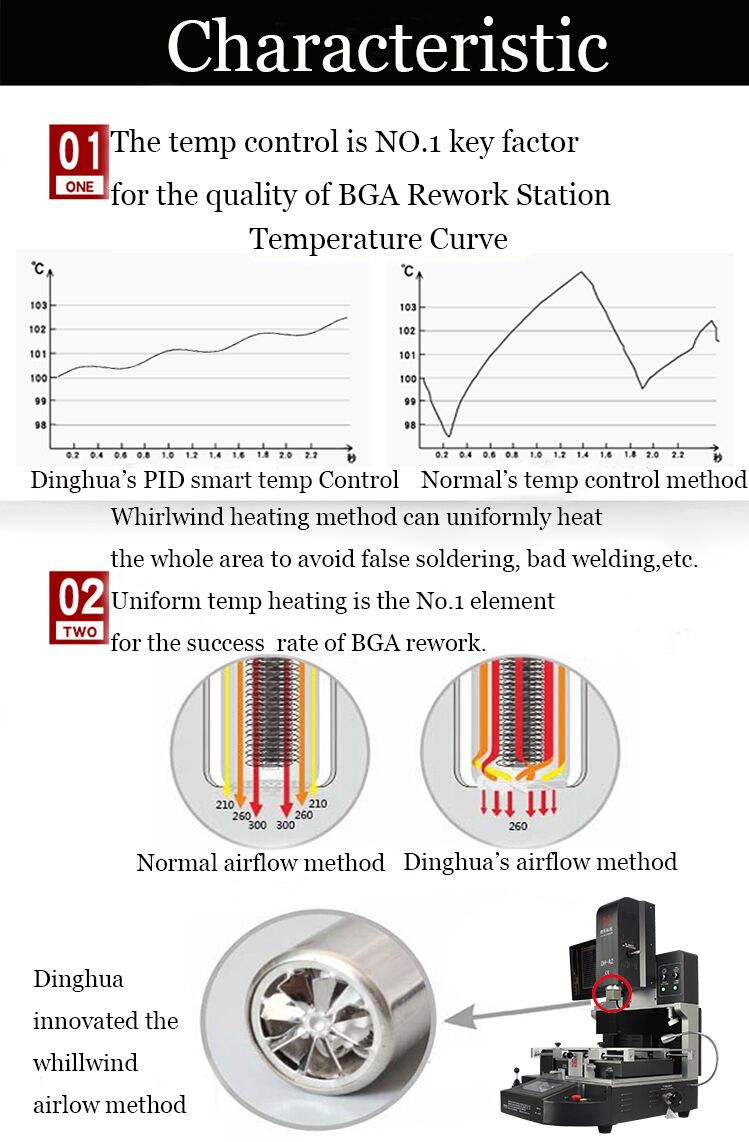

• سه بخاری با کنترل مستقل. این دستگاه از کنترل حلقه بسته ترموکوپل نوع k و سیستم جبران دمای خودکار PID به همراه PLC و ماژول دما برای فعال کردن انحراف دقیق دما تا ± 2 درجه سانتیگراد استفاده می کند.



3.مشخصات اپتیکال نوری پل شمالی BGA ایستگاه دوباره کاری

قدرت	5300w
بخاری بالا	هوای گرم 1200 وات
بخاری پایین	هوای گرم 1200 وات. مادون قرمز 2700 وات
منبع تغذیه	AC220V٪c2٪b110٪25 50٪2f60Hz
بعد	L530*W670*H790 میلی متر
موقعیت یابی	پشتیبانی از PCB شیار V، و با فیکسچر جهانی خارجی
کنترل دما	ترموکوپل Ktype، کنترل حلقه بسته، گرمایش مستقل
دقت دما	± 2 درجه
اندازه PCB	حداکثر 450*490 میلی متر، حداقل 22 *22 میلی متر
تنظیم دقیق میز کار	± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ
تراشه BGA	80*80-1*1 میلی‌متر
حداقل فاصله تراشه	٪7B٪7B0٪7D٪7D.15mm
سنسور دما	1 (اختیاری)
وزن خالص	70 کیلوگرم

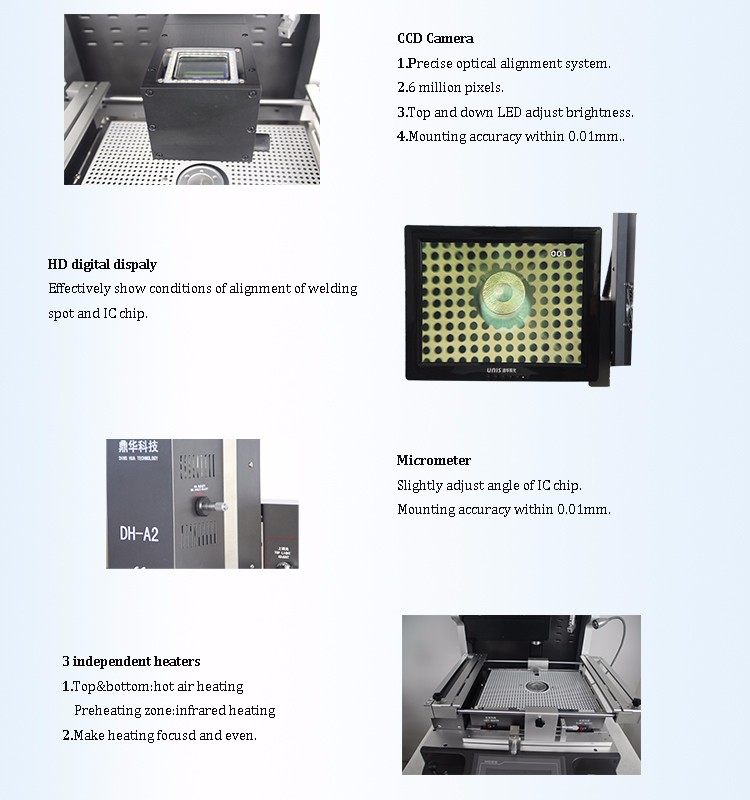

4.جزئیات ایستگاه بازسازی BGA پل نوری شمالی

دوربین 1.CCD (سیستم تراز نوری دقیق)؛

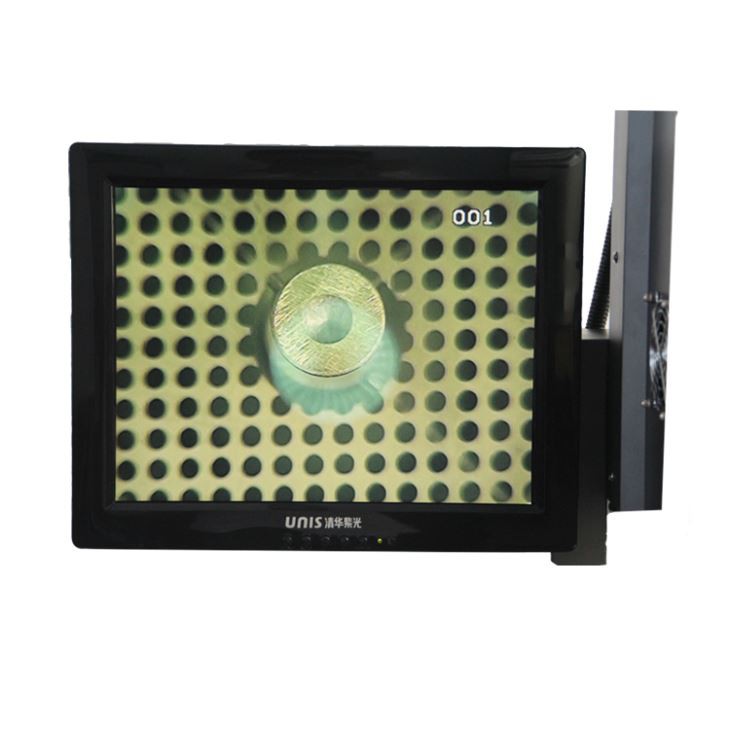

صفحه نمایش دیجیتال 2.HD;

3. میکرومتر (تنظیم زاویه تراشه)؛

4.3 بخاری مستقل (هوای گرم و مادون قرمز)؛

5. تعیین موقعیت لیزری

6. رابط صفحه نمایش لمسی HD، کنترل PLC.

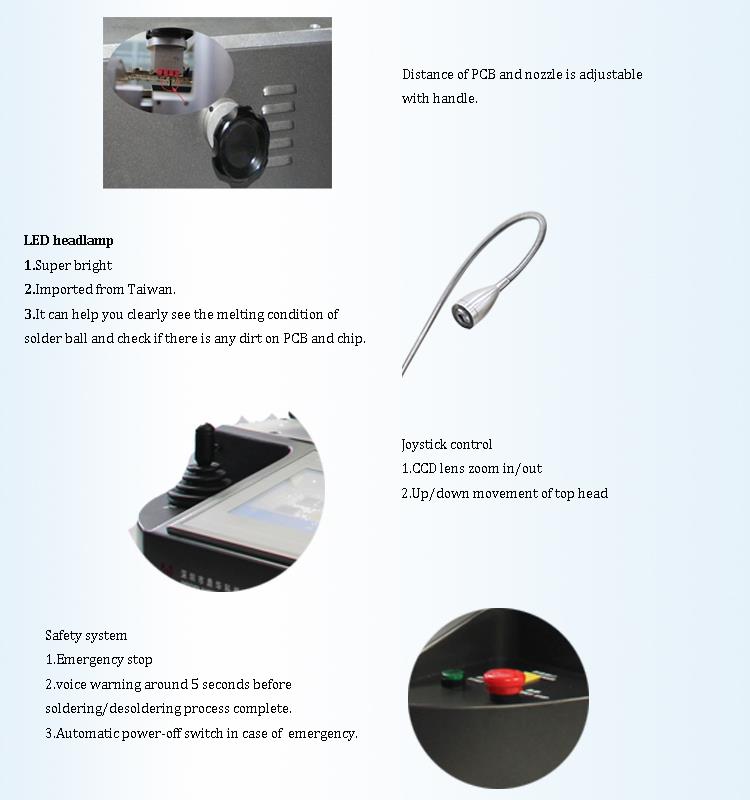

7. چراغ جلو ;

8. کنترل جوی استیک.

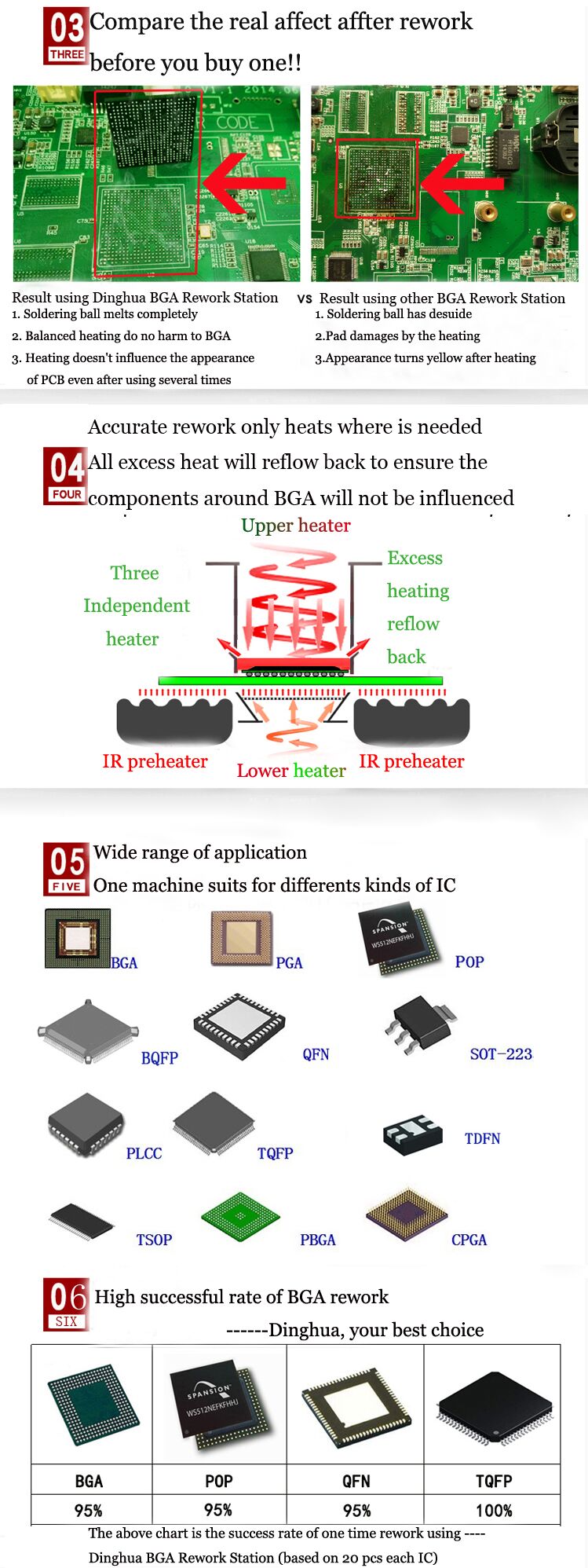

5. چرا ایستگاه بازسازی BGA پل نوری شمالی را انتخاب کنید؟







6. گواهی از نوری شمال پل BGA دوباره کاری ایستگاه

برای ارائه محصولات با کیفیت، SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD اولین شرکتی بود که گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS را گذراند. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.

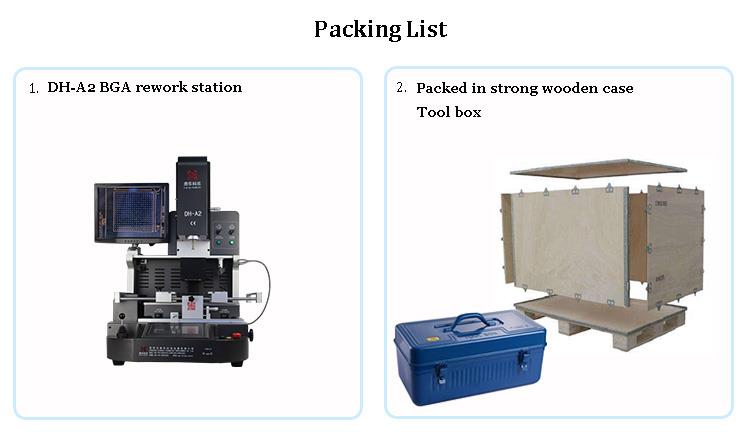

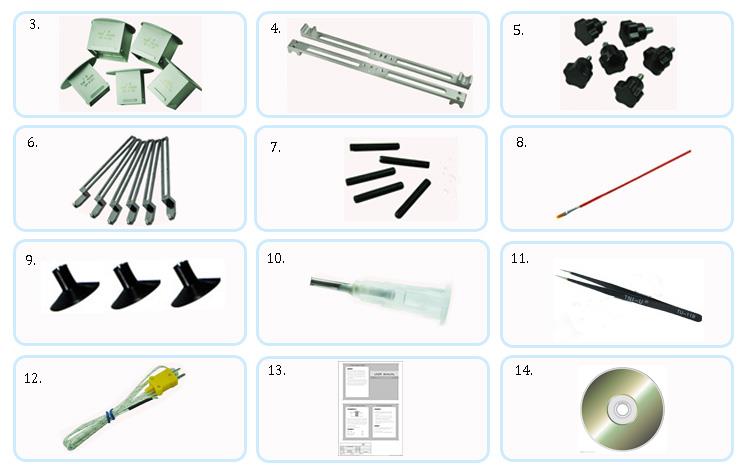

7. بسته بندی و حمل و نقل پل نوری نوری BGA ایستگاه بازسازی



8. سوالات متداول

• عملکرد صفحه نمایش لمسی در ایستگاه بازسازی BGA پل شمالی نوری شما چیست؟

A: 1. صفحه نمایش لمسی، رایانه شخصی هوشمند مغز دستگاه است. سیستم PLC، رابط انسان و ماشین با صفحه لمسی

برای عملیات آسان و دوباره کاری با دقت بالا.

2. پروفایل های دما را مدیریت کنید: تنظیم، ذخیره سازی، کاربرد، تجزیه و تحلیل و اشکال زدایی. تا 16-بخش

کنترل دما، 100،000 ذخیره‌سازی را برای نمایه دمایی مختلف BGA گروه‌بندی می‌کند.

3. ماشین را کنترل کنید.



• وظیفه تعیین موقعیت لیزری چیست؟

A: موقعیت یابی لیزر مادون قرمز داخلی، به موقعیت یابی سریع برد PCB کمک می کند.



• گرمایش هوا گرم است یا مادون قرمز؟

سه بخاری مستقل وجود دارد. سکوی پیش گرمایش هوای داغ بالا + هوای داغ پایین + مادون قرمز. بالا و پایین

می توان به سمت بالا/پایین حرکت کرد. این می تواند گرمایش را متمرکز و یکنواخت کند. به طور موثر نرخ کار مجدد را افزایش دهید.
