ایستگاه بازگرداندن Xbox360 BGA

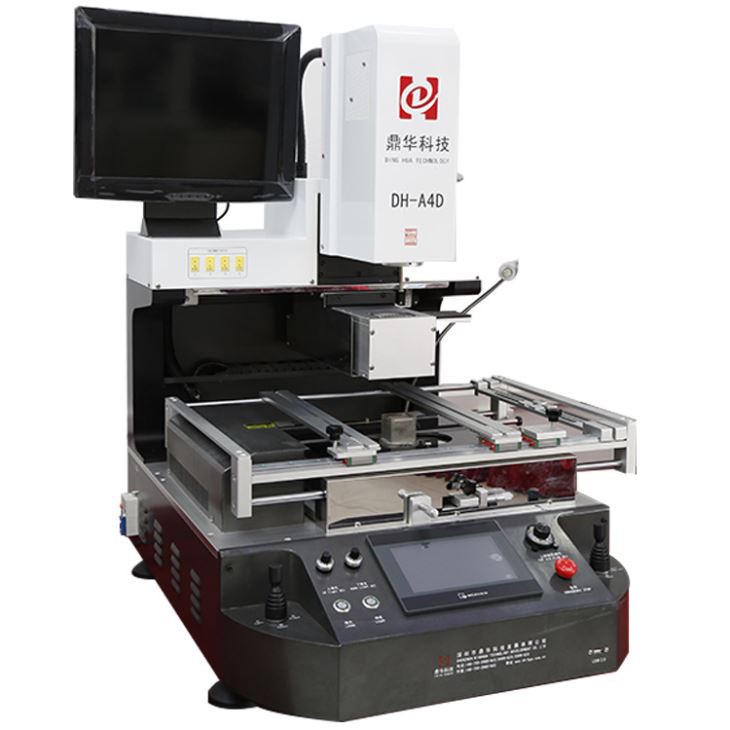

Optical Xbox360 BGA Station Dinghua DH-A4D یک دستگاه کامل خودکار SMT/BGA است که دارای لوله های گرمایش فیبر کربن و پوشش شیشه ای ، CCD نوری اتوماتیک بالا و فیدر تراشه می تواند به سمت راست/سمت چپ یا عقب/جلو حرکت کند ، و لیزر-نقطه-ساخته شده در بالای سر گرم {7
شرح
Dinghua DH-A4D یک دستگاه Rework کاملاً اتوماتیک SMT/BGA مجهز به لوله های گرمایش فیبر کربن و یک پوشش شیشه ای است . این دارای یک سیستم CCD نوری با دقت بالا و یک فیدر تراشه است که می تواند به سمت راست/سمت چپ و عقب حرکت کند. عملیات.
یک ایستگاه Rework Optical Xbox 360 BGA برای بازگرداندن اتصالات تراشه BGA در Xbox 360 ، PS3 ، لپ تاپ ها ، تلفن های هوشمند و سایر تابلوهای الکترونیکی. intision دید نوری (دوربین CCD و لیزر) را برای تراز دقیق ، و همچنین گرم کردن چند منطقه ای با استفاده از هوای گرم و Sleverte Pre-Heating ، Selecled Automated ، یکپارچه سازی می کند. HMI با ذخیره نمایه برای گردش کار قابل تکرار.
پارامتر محصول
|
قدرت کل |
6800W |
|
بخاری |
1200W |
|
بخاری پایین |
2nd 1200w ، 3 بخاری IR آلمانی 4200W |
|
قدرت |
110 ~ 220 ولت ± 10 ％ 50/60Hz |
|
حالت عمل |
عملکرد دوتایی Joysticks . موقعیت یابی کاملاً اتوماتیک ، لحیم کاری ، خنک کننده و ادغام .. |
|
لنز دوربین نوری CCD |
اتوماتیک جلو / عقب ، راست / چپ یا کتابچه راهنمای کاربر توسط جوی استیکس ، وارد شده از پاناسونیک |
|
فیدر |
خودکار کامل ، برنامه برای تراشه 1*1 ~ 80*80 میلی متر |
|
بزرگنمایی دوربین |
10x - 220x |
|
تنظیم دقیق میز کار: |
15 میلی متر رو به جلو/عقب ، 15 میلی متر ± راست/چپ |
|
موقعیت یابی BGA |
موقعیت لیزر ، موقعیت سریع و دقیق PCB و BGA |
|
تنظیم زاویه تراشه BGA |
حداکثر 60 درجه |
|
سرعت جریان هوا بالا |
با تنظیم دستگیره تنظیم شده ، از جابجایی BGA کوچک جلوگیری کنید |
|
موقعیت یابی PCB |
موقعیت یابی هوشمند ، PCB را می توان در جهت x ، y با "5 امتیاز پشتیبانی" تنظیم کرد + براکت PCB V-Groove + وسایل جهانی ، نصب بهار در میز کار PCB ، محافظت از PCB از تغییر شکل {4 {4} |
|
کنترل دما |
سنسور K ، حلقه نزدیک |
|
دقت قرارگیری: |
0.01 میلی متر |
|
روشهای در حال اجرا |
کنترل PLC ، درایور سروو |
|
دقت دما |
± 1 درجه |
|
روشنایی |
نور کار به رهبری تایوان ، هر زاویه قابل تنظیم |
|
ذخیره مشخصات دما |
50000 گروه |
|
اندازه PCB |
حداکثر 410 × 450 میلی متر حداقل 22 22 میلی متر |
|
تراشه BGA |
2x 2 - 80 x80 میلی متر |
|
حداقل فاصله تراشه |
0.15 میلی متر |
|
سنسور خلق و خوی خارجی |
4 عدد |
|
ابعاد |
۷۰۰x۷۰۰x۹۵۰ میلیمتر |
|
وزن خالص |
95 کیلوگرم |
جزئیات محصول

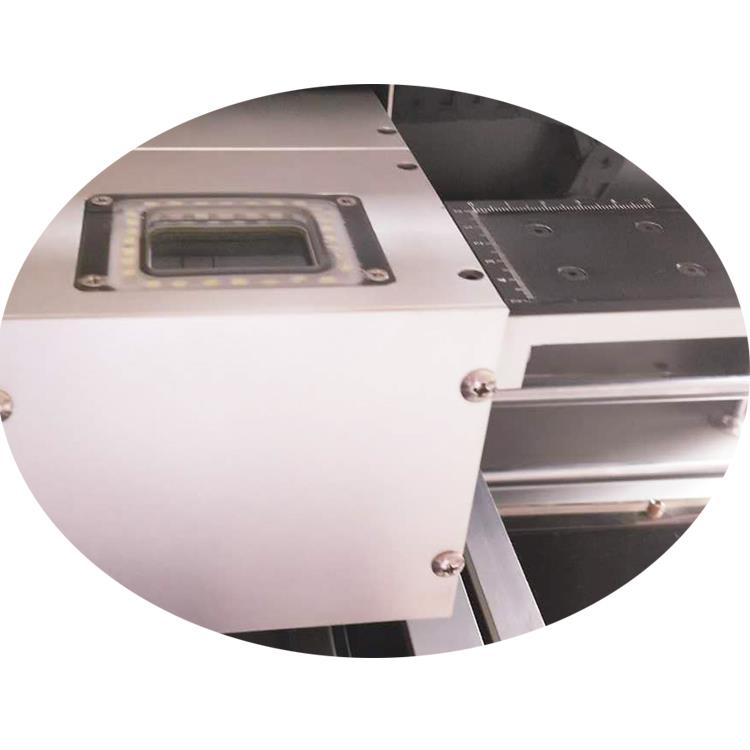

فیدر نوری CCD و Chip برای تصویربرداری PCB و انتقال تراشه برای ویرانی یا لحیم کاری به ویژه با هم کار می کنند
هنگامی که موقعیت یابی روی صفحه لمسی تنظیم شده است ، سر بالا به طور خودکار مکان تراشه {{0} را پیدا می کند

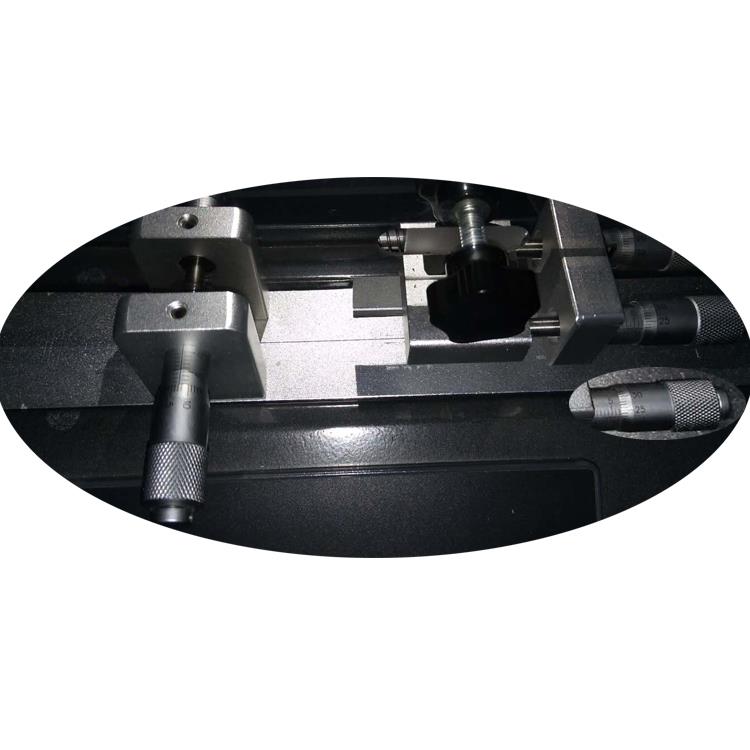

در کل 3 میکرومتر وجود دارد ، یکی در بالای سر برای تنظیم زاویه تراشه ، حداکثر 60 درجه و دو مورد دیگر برای PCB است
موقعیت یابی جابجا شده +/{1} mm ، برای ساختن میز کار PCB به سمت چپ/سمت راست یا عقب/جلو ، دقت 0. 01mm.

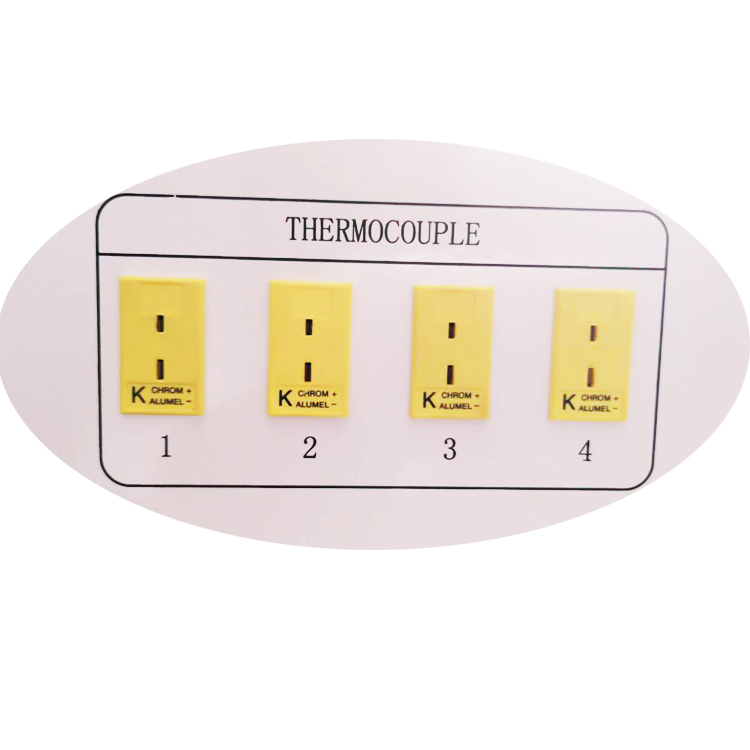

ترموکوپل ، 4 قطعه در دسترس ، برای تشخیص دمای واقعی ، و در صورت لزوم ، برخی از دما را می توان کالیبره کرد {{2}
منطقه قبل از گرم شدن IR تحت پوشش یک سپر شیشه ای ضد دما ، که می تواند از ریزش هر یک از اجزای کوچک یا گرد و غبار در داخل . جلوگیری کند

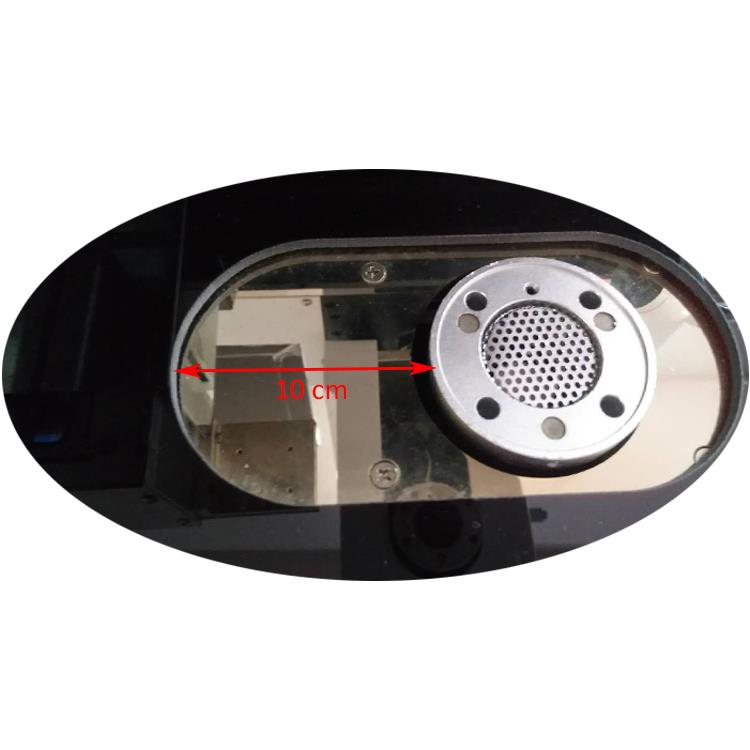

همچنین ، کل منطقه IR را می توان به حداکثر چپ یا راست 10 سانتی متر منتقل کرد ، برای گرمایش موقعیت تراشه {{1}

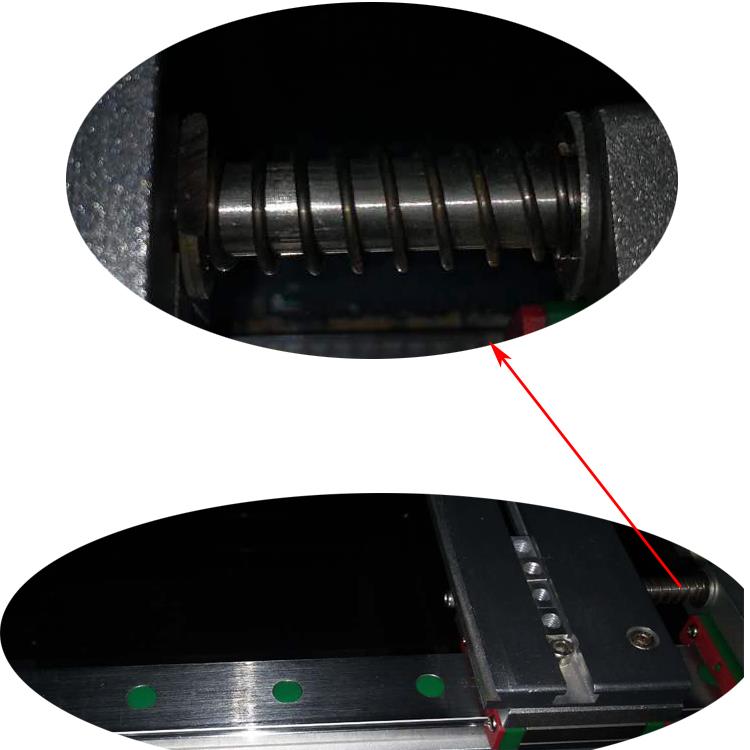

بهار روی میز کار PCB می تواند از PCB محافظت شده هنگام گرم کردن . محافظت کند
SMT/BGA Rework Station DH-A4D، ابعاد: LWH = 670530790 میلی متر ، در یک جعبه تخته سه لا با کف داخلی برای محافظت از دستگاه.}} چه به اروپا ، ایالات متحده یا هر کشور دیگر ارسال شده است ، تأیید شده است.
حمل و نقل ، بسته بندی و پس از فروش ایستگاه Rework Xbox 360 BGA:
ماشین آلات مانند DH-A4D حداقل 24 ساعت قبل از تحویل ارتعاش می شوند . ما تنها سازنده ای هستیم که تست لرزش را برای ایستگاه های بازسازی BGA انجام می دهد.} پس از لرزش ، دستگاه حداقل به مدت 12 ساعت.}}} intion اجرا می شود.
هر واحد در یک جعبه تخته سه لا فوم شده . صرف نظر از کشور مقصد بسته بندی شده است ، هیچ محدودیتی در واردات . وجود ندارد
مشتریان ارزشمندی که از دستگاه ما استفاده می کنند

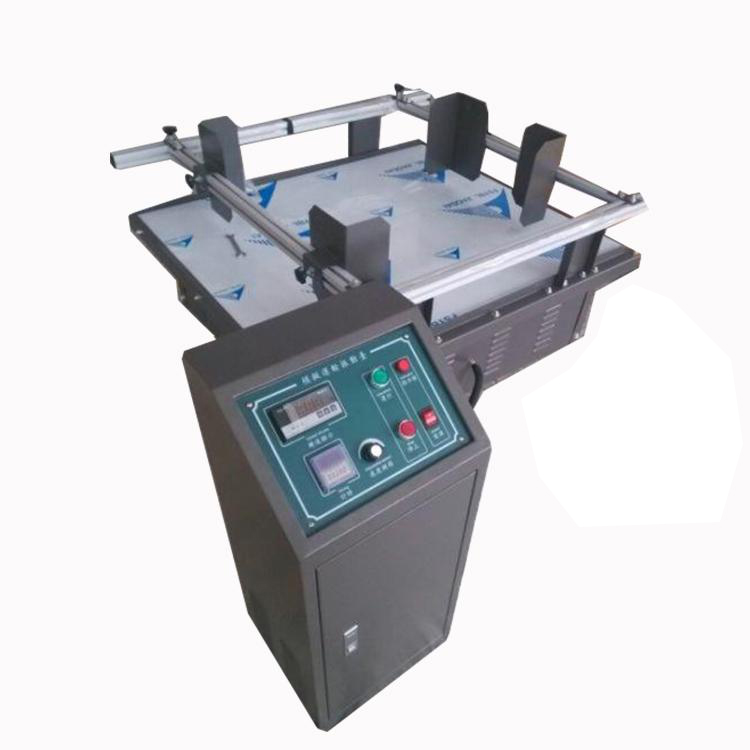

این یک دستگاه تست ارتعاش است . ما اولین کسی بودیم که از آن برای آزمایش ایستگاه های بازسازی BGA قبل از تحویل استفاده کردیم و دریافتیم که با گذشت سالها ، ما تنها شرکت در چین هستیم که این کار را انجام می دهد .
پس از آزمایش لرزش ، دستگاه دور دیگری از آزمایش را پشت سر می گذارد تا اطمینان حاصل شود که هیچ مشکلی رخ نداده است {0 {}}
ما ضمانت2-} سال را برای کل دستگاه ارائه می دهیم ، ضمانت3- سال برای بخاری ها ، و پشتیبانی فنی Lifetime .
مشتریانی که با ما همکاری می کردند
پرسش
Q1: چگونه دستگاه های شما را کار می کنیم؟
A1:ما یک کتابچه راهنمای کاربر و عملکرد کاربر را برای مشتریان خود ارائه می دهیم . علاوه بر این ، اگر مشتریان از شرکت ما بازدید کنند ، می توانیم عملکرد را به مرحله به مرحله نشان دهیم . به طور معمول ساعت 2}} ساعت طول می کشد تا یک کاربر جدید بتواند این مهارت ها را تسلط دهد.}}}}}}}}}}}
Q2: چه نوع خدمات پس از فروش را ارائه می دهید؟
A2:ما به طور کلی یک ضمانت سه ساله برای سیم های بخاری ، ضمانت دو ساله برای کل دستگاه و پشتیبانی فنی Lifetime.
Q3: برای دریافت ماشین آلات چند روز طول می کشد و چه گزینه های تحویل در دسترس است؟
A3:ما می توانیم ماشین ها را در روزهای 2-3 روز پس از دریافت کامل پرداخت .}} زمان تحویل دقیق به روش حمل و نقل انتخاب شده ارسال کنیم:
- 3-7 روزاز طریق DHL ، FedEx ، UPS و غیره . (سرویس درب به درب)
- 3-5 روزبا هوا به فرودگاه خود (سرویس درب به هواپیمایی)
- 25-35 روزاز طریق دریا به بندر (سرویس بندر به پورت)
Q4: بسته چگونه است؟ آیا در هنگام زایمان بی خطر است؟
A4:تمام دستگاه های بازپرداخت BGA به طور ایمن در کارتن های چوبی قوی استاندارد با بالشتک فوم در داخل بسته بندی می شوند تا از ایمنی در هنگام تحویل اطمینان حاصل کنند .
دانش در مورد ایستگاه Rework BGA
هوای گرم و مادون قرمز (IR) دو نوع اصلی ایستگاه های بازسازی است که معمولاً توسط تولید کنندگان قرارداد OEMS و PCB مورد استفاده قرار می گیرند . هر نوع دارای مزایا و معایب خود است . انتخاب مناسب برای درخواست شما نیاز به در نظر گرفتن دقیق چندین عامل ، از جمله بودجه شما ، الزامات کار و تخصص شما دارد.
در زیر ، ما برخی از تفاوت های بین ایستگاه های بازگرداندن هوای گرم و IR BGA را بیان می کنیم . سؤالاتی دارید یا نیاز به کمک به تعیین اینکه کدام یک مناسب برای شما است؟ تیم PCB PCB ، تیم inc.} در اینجا برای کمک به شما در اینجا است . با یک نماینده مستقیم از طریق تلفن یا ایمیل برای پشتیبانی شخصی . تماس بگیرید
