تراز نوری BGA Reballing Station

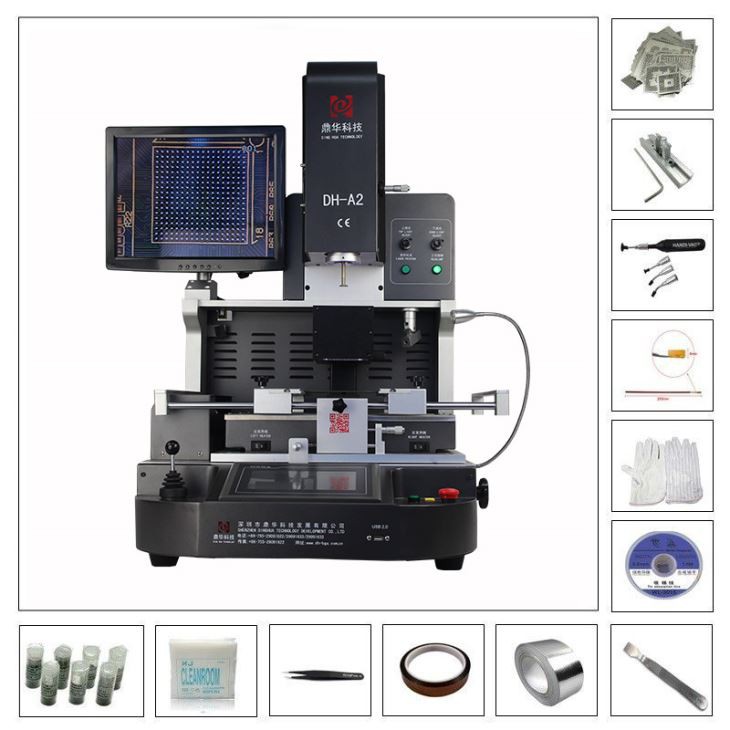

1. Dinghua DH-A2 تراز خودکار نوری BGA Reballing ایستگاه
2. مستقیماً از کارخانه
3. بزرگترین تولید کننده ایستگاه مجدد خودکار BGA در چین
شرح
یک ایستگاه بازوبند BGA Alignment Optical Alignment یک تجهیزات تخصصی است که برای تعمیر یا نوسازی استفاده می شود
تراشه های آرایه شبکه توپ (BGA) روی بردهای مدار الکترونیکی. تراشه های BGA اجزای کوچکی هستند که هستند
روی یک برد مدار لحیم می شوند و اغلب به دلایل مختلف مانند گرما، استرس فیزیکی و
عوامل خارجی، در صورت نداشتن تجهیزات حرفه ای.
تراز نوری BGA Reballing Station امکان تراز دقیق تراشه BGA را در حین توپ گیری مجدد فراهم می کند.
Reballing شامل برداشتن تراشه BGA معیوب از روی برد، تمیز کردن لحیم کاری و سپس لحیم کاری است.
یک تراشه BGA جدید روی پدهای تمیز شده. فرآیند reballing بسیار مهم است زیرا به دقت بسیار بالایی نیاز دارد
اطمینان حاصل کنید که تراشه جدید به درستی روی برد قرار گرفته است.
1. کاربرد
می تواند مادربرد کامپیوتر، گوشی هوشمند، لپ تاپ، برد منطقی مک بوک، دوربین دیجیتال، کولر، تلویزیون و
سایر تجهیزات الکترونیکی از صنعت پزشکی، صنعت ارتباطات، صنعت خودرو و غیره.
لحیم کاری، reball، و لحیم کاری انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA،
CPGA، تراشه LED.
3. مشخصات
Optical Alignment BGA Reballing Station از دوربین های با وضوح بالا برای گرفتن تصاویر از پدهای BGA استفاده می کند.
و تراشه جدید سپس سیستم تصاویر را تجزیه و تحلیل می کند و از الگوریتم های پیچیده ای برای تراز کردن این دو استفاده می کند
قطعات دقیقا تکنسین میتواند پیشنمایش بیدرنگ تراز را روی صفحه ببیند و تنظیمات را انجام دهد
در صورت نیاز
| قدرت | 5300w |
| بخاری بالا | هوای گرم 1200 وات |
| بخاری پایین | هوای گرم 1200 وات. مادون قرمز 2700 وات |
| منبع تغذیه | AC220V±10% 50/60Hz |
| بعد | L530*W670*H790 میلی متر |
| موقعیت یابی | پشتیبانی از PCB شیار V، و با فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل Ktype، کنترل حلقه بسته، گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 450*490 میلی متر، حداقل 22 *22 میلی متر |
| تنظیم دقیق میز کار | ± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ |
| تراشه BGA | 80*80-1*1 میلیمتر |
| حداقل فاصله تراشه | 0.15mm |
| سنسور دما | 1 (اختیاری) |
| وزن خالص | 70 کیلوگرم |
4. جزئیات
تراز نوری BGA Reballing Station راندمان و کیفیت فرآیند reballing را بهبود می بخشد. باعث صرفه جویی در زمان می شود
و احتمال خطا در هنگام تراز را کاهش می دهد. نتیجه یک کار تعمیر یا نوسازی قابل اعتماد است که بازیابی می کند
عملکرد دستگاه الکترونیکی
5. چرا ایستگاه BGA Reballing Optical Alignment خود را انتخاب کنید؟
6. گواهینامه
برای ارائه محصولات با کیفیت، SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD اولین شرکتی بود که از UL عبور کرد،
گواهینامه های E-MARK، CCC، FCC، و CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua عبور کرده است
گواهینامه های ممیزی در محل ISO، GMP، FCCA و C-TPAT.
