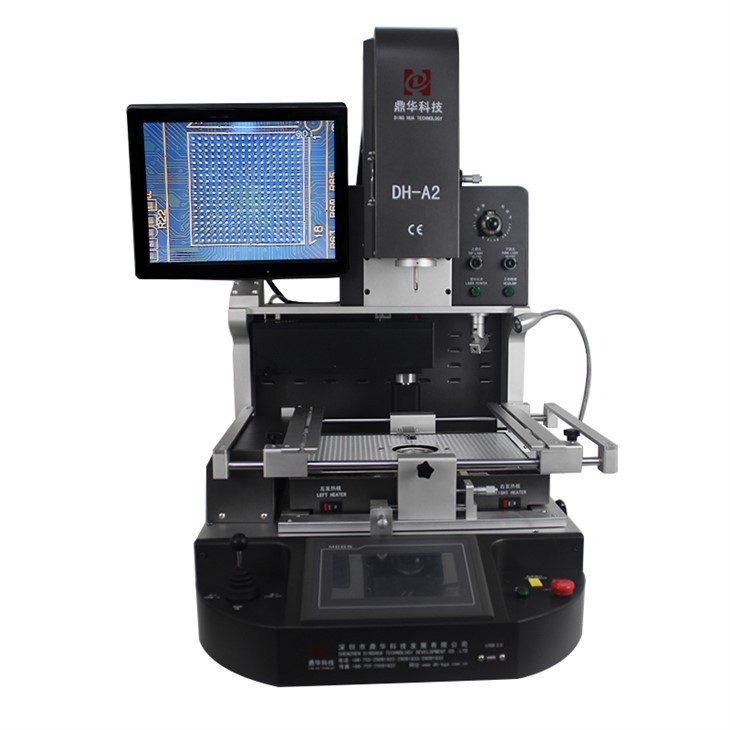

تعمیر گوشی PS3 BGA Rework Station
◆ ویژگی های پیشرفته
① جریان هوای داغ بالا قابل تنظیم است تا نیاز هر تراشه را برآورده کند.
② لحیم کاری، نصب و لحیم کاری خودکار.
③ موقعیت یابی لیزری مادون قرمز داخلی، به موقعیت یابی سریع PCB کمک می کند.
④ طراحی سر گرمایش بالا و سر نصب 2 در 1.
⑤ سر نصب با دستگاه تست فشار داخلی، برای محافظت از PCB از خرد شدن.
⑥ خلاء تعبیه شده در سر نصب، تراشه BGA را به طور خودکار پس از اتمام لحیم کاری جمع آوری می کند.
شرح
تعمیر گوشی PS3 BGA Rework Station
خلاصه ویژگی ها
☞ به طور گسترده در تعمیر سطح تراشه در لپ تاپ ها، PS3، PS4، XBOX360، تلفن های همراه، رایانه ها، تلویزیون،
تابلوهای کنترل و غیره
☞ دوباره کار کردن BGA، CCGA، QFN، CSP، LGA، SMD، LED و غیره.
☞ لحیم کاری خودکار، نصب و لحیم کاری، تراشه جمع آوری خودکار پس از اتمام عملیات لحیم کاری.
☞ سیستم تراز نوری HD CCD برای نصب دقیق BGA و قطعات.
☞ دقت نصب BGA در محدوده 0.01 میلیمتر، میزان موفقیت تعمیر 99.9%.
☞ موقعیت یابی لیزری برای موقعیت یابی سریع تراشه و مادربرد BGA.
☞ عملکردهای ایمنی برتر، با حفاظت اضطراری.
☞ عملکرد کاربر پسند، سیستم ارگونومیک چند منظوره.
|
خیر |
مشخصات | توضیحات |
|
1 |
توان کل |
5300w |
|
2 |
3 عدد بخاری مستقل |
هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات |
|
3 |
ولتاژ |
AC220 ± 10 ± 50/60 هرتز |
|
4 |
قطعات الکتریکی |
صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری |
|
5 |
کنترل دما |
K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه. |
|
6 |
موقعیت یابی PCB |
V-groove + ثابت جهانی + قفسه PCB متحرک |
|
7 |
اندازه PCB قابل اجرا |
حداکثر 370x410mm حداقل 22x22mm |
|
8 |
اندازه BGA قابل اجرا |
2x2 میلی متر٪ 7e80x80 میلی متر |
|
9 |
ابعاد |
600x700x850mm (L * W * H) |
|
10 |
وزن خالص |
70 کیلوگرم |
بسته بندی و تحویل
چند مهارت برای تعمیر کنسول بازی:
-
در تعمیر محصولات کنسول بازی برای اولین بار به چه نکاتی باید توجه کرد؟ اگر بتوانید با موفقیت
تعمیر محصولات کنسول بازی برای اولین بار، بدون شک دلگرمی بزرگی برای خودتان خواهد بود، پس شما
باید خطاهایی را انتخاب کنید که تعمیر آنها آسان باشد، مانند خطاهای کاملاً بی صدا و مدارهای برق ساده. برای برخی از
شکست ها، شما نمی توانید آن را به طور موقت برای شکست هایی که مقابله با آنها دشوار است، لمس کنید.
2. برای آموزش تعمیر دستگاه شهربازی چه نوع آهن لحیم کاری برقی بخرم؟ ایستگاه دوباره کاری BGA
تجهیزات لازم برای یک تکنسین یا مهندس حرفه ای در تعمیر است.
3. نحوه تمرین تکنیک های جوشکاری. تکنیک جوشکاری ساده به نظر می رسد، اما در واقع، جوش دادن لحیم کاری آسان نیست
به خوبی مفاصل این نوع تمرین باید مرحله به مرحله انجام شود. ابتدا یک سیم رشته نازک بردارید، آن را به ده قسمت برش دهید و لحیم کنید
آنها را در یک دایره سپس یکی از سیم های چند رشته ای را بیرون آورده و به ده قسمت تقسیم کرده و به صورت دایره ای جوش دهید. بعد از
با گذراندن تمرین سیم لحیم کاری، به سراغ قطعات لحیم کاری و برد مدار بروید.
4. چرا نوک لحیم کاری به قلع نمی چسبد؟ هنگامی که آهن لحیم کاری می سوزد، نمی تواند به قلع بچسبد. این به این دلیل است
اتو لحیم کاری برای مدت طولانی بدون استفاده از آن روشن می شود. در این زمان پس از قطع منبع تغذیه لحیم کاری
اتو، با استفاده از یک فایل نوک هویه را سوهان دهید تا مسی رنگ شود و سپس هویه را روشن کنید. بعد از لحیم کاری
آهن داغ است، مقداری رزین روی آن بریزید و سپس مقداری لحیم روی آن قرار دهید تا لحیم تمام نوک هویه را بپوشاند.
سپس می توان از آن استفاده کرد.
5. چه نوع مولتی متری برای خرید بهتر است؟ مولتی متر را می توان تنها با ده ها یوان خریداری کرد، مانند مولتی متر MF 78 که
دارای 21 دنده مانند جریان AC، جریان DC، ولتاژ AC، ولتاژ DC و مقاومت. همچنین دارای سطح، چهار در نظر گرفتن اضافی است
محدوده برای پارامترهای خازن، اندوکتانس و ترانزیستور DC. شما همچنین می توانید یک بهتر که قیمت آن بیش از 100 یوان است، بخرید
به عنوان مولتی متر MF47 که دارای 26 دنده مانند جریان DC، ولتاژ AC، ولتاژ DC و مقاومت و همچنین هفت پارامتر DC است.
سطح، ظرفیت، اندوکتانس و ترانزیستور. محدوده مرجع اضافی
خرید یک مولتی متر خیلی خوب در مرحله مبتدی ضروری نیست. از یک طرف، کار نمی کند و به راحتی آسیب می بیند. روشن
از طرف دیگر یک مولتی متر ساده کافی است. بهتر است مولتی متر دیجیتال نخرید.
