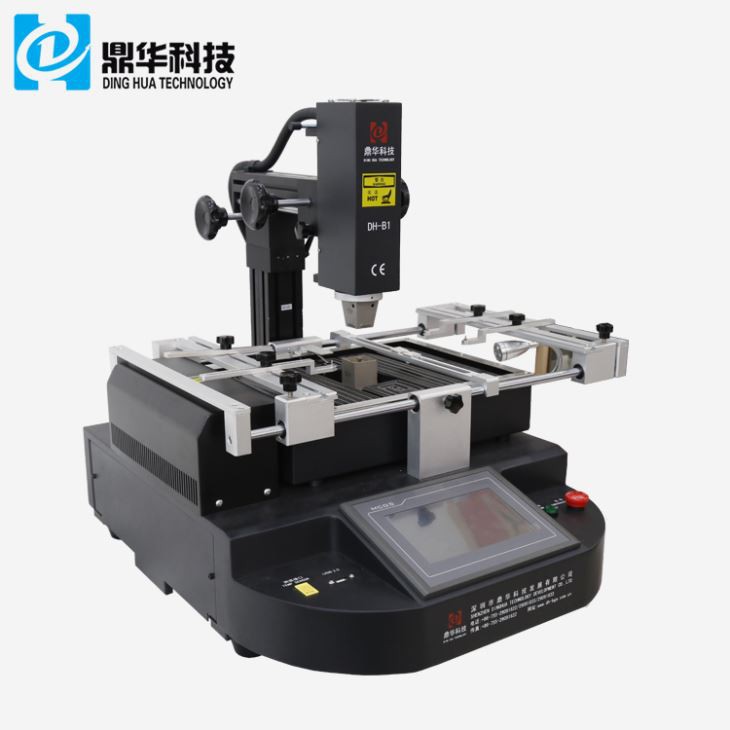

صفحه نمایش لمسی تجهیزات پزشکی دستگاه BGA Rework

                                  TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

1. کاربرد of TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

مادربرد کامپیوتر، تلفن هوشمند، لپ تاپ، برد منطقی مک بوک، دوربین دیجیتال، تهویه مطبوع، تلویزیون و سایر تجهیزات الکترونیکی

از صنعت پزشکی، صنعت ارتباطات، صنعت خودرو و غیره

مناسب برای انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، تراشه LED.

2.ویژگی های محصول of TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

• درصد موفقیت بالای تعمیر تراشه ها. کنترل دما دقیق از تغییر دما با توجه به مواد توپ های لحیم کاری اطمینان حاصل می کند.

• عملیات ساده

طراحی انسانی کارکرد دستگاه را آسان می کند. به طور معمول یک کارگر می تواند در 10 دقیقه استفاده از آن را یاد بگیرد. بدون تجربه حرفه ای خاص

یا مهارت هایی مورد نیاز است که برای شرکت شما در زمان و انرژی صرفه جویی می کند.

• کنترل دقیق دما. تراشه هدف را می توان لحیم یا لحیم کرد در حالی که هیچ جزء دیگر روی PCB آسیب نبیند.

• طراحی انسانی کارکرد دستگاه را آسان می کند. به طور معمول یک کارگر می تواند در 10 دقیقه استفاده از آن را یاد بگیرد. بدون تجربه حرفه ای خاص

یا مهارت هایی مورد نیاز است که برای شرکت شما در زمان و انرژی صرفه جویی می کند.

• مواد عالی طول عمر طولانی را تضمین می کنند. جریان متقاطع، فن خنک کننده بالا و پایین به محض فرآیند گرمایش، دستگاه را به طور خودکار خنک می کند.

به پایان رسیده است، که به طور موثر از فرسودگی و پیری دستگاه جلوگیری می کند.{0}}سال گارانتی برای سیستم گرمایش ارائه می شود.

• پشتیبانی فنی نامحدود مادام العمر و آموزش رایگان ارائه می شود.

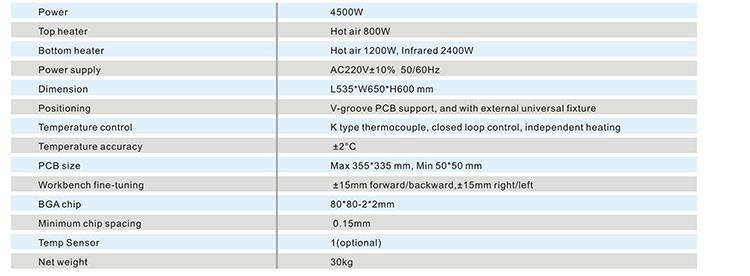

3. مشخصات of TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

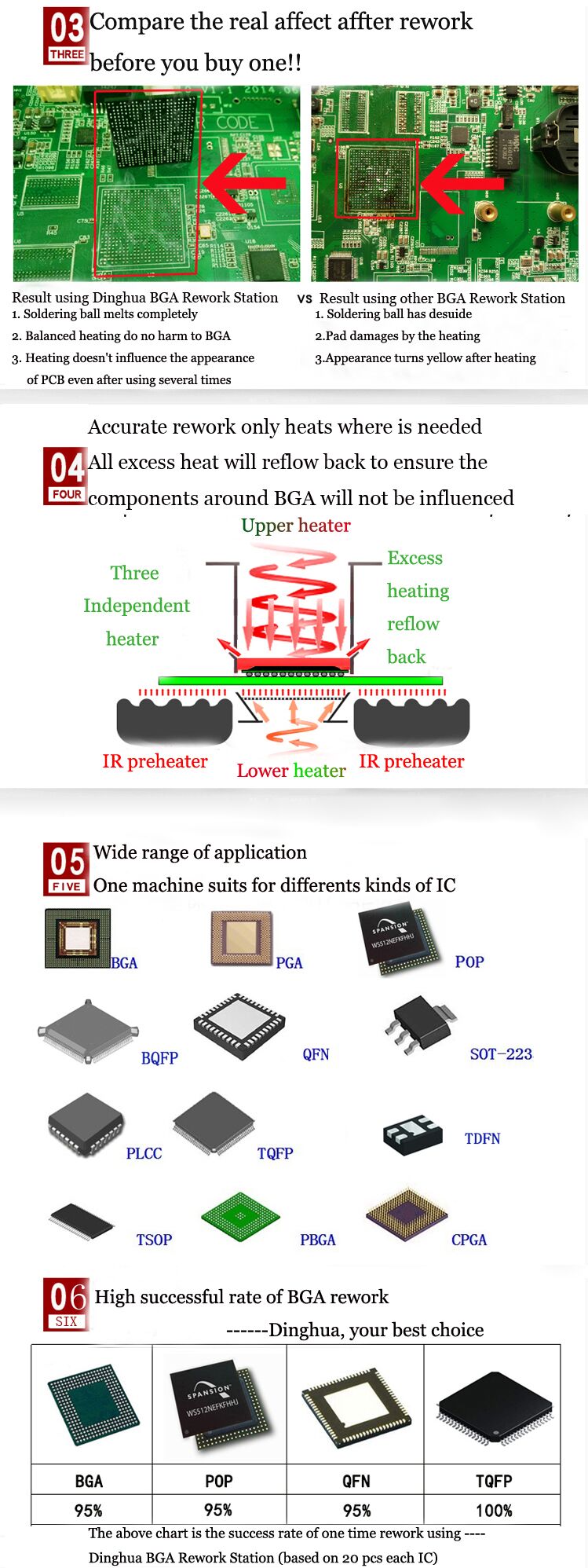

4.جزئیات of TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

1. رابط صفحه نمایش لمسی HD.

2. سه بخاری مستقل (هوای گرم و مادون قرمز).

3. قلم خلاء;

4. چراغ جلو.

5.چرا ما را انتخاب کنید TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMآچینه؟

6.گواهی از TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

7.بسته بندی و حمل و نقل TآخSصفحه نمایشMادیکالEتجهیزاتBGA RکاریMachine

8. دانش مرتبط

نقش ماسک لحیم کاری و شار PCB

مقاومت لحیم کاری بخش مهمی از فناوری برد مدار چاپی امروزی است. استفاده از مقاومت لحیم کاری PCB بسیار رایج شده است

غیرعادی است که ببینیم بردهای مدار چاپی بدون لحیم در برابر پوشش مقاومت می کنند، به جز برخی از مدارهای ساختمان خانه

امروزه و حتی بسیاری از نمونه های اولیه دارای ماسک لحیم کاری هستند، بنابراین می توان گفت که استفاده از آنها در تولید تجاری بردهای مدار چاپی

جهانی باشد

اهداف لحیم کاری برد مدار چاپی

همانطور که از نام آن پیداست، ماسک لحیم کاری روی برد مدار پوشانده شده است تا از ناحیه برد مدار چاپی در برابر برد مدار چاپی محافظت کند.

که از آن لحیم گرفته شده است. در این روش فقط لازم است که در واقع یک ناحیه تحت پوشش لحیم کاری وجود داشته باشد، یعنی جایی که جزء

منطقه ای است که باید لحیم کاری شود، بدون مقاومت لحیم کاری، و قابلیت لحیم کاری، که مزایای زیادی را ارائه می دهد. نکته اصلی این است که فقط

نیاز به جایی که دارای لحیم کاری است و اتصال کوتاه کوچک پل لحیم کاری که با جلوگیری از خوردگی برخی از مناطق به آن می رسد.

لحیم کاری را می توان به طور قابل توجهی کاهش داد. این موضوع بیشتر و بیشتر اهمیت دارد زیرا گام ریز بسیاری از بردهای مدار چاپی امروزه به این معنی است

که مسیرهای لحیم کاری کوچک در فرآیند جوشکاری احتمالا باعث ایجاد پل و اتصال کوتاه می شود. منطقه ای که اجزای محل

جایی که ماسک لحیم کاری مشکل را محدود می کند، لحیم می شود و این مناطق را می توان بر این اساس طراحی کرد.

لحیم کاری برد مدار چاپی علاوه بر عملکرد خود در جلوگیری از ایجاد یک پل کوچک لحیم کاری، در مقابل بستر نیز مقاومت می کند.

به عنوان یک لایه محافظ عمل می کند. ماسک های لحیم کاری عایق الکتریکی و محافظت در برابر اکسیداسیون و خوردگی هستند. این دوره زمانی

می تواند قابلیت اطمینان کلی برد مدار چاپی را افزایش دهد، به خصوص اگر در معرض عوامل مضر قرار گیرد.

فلاکس PCB چیست؟

ماسک‌های لحیم کاری برای بردهای مدار چاپی، پوشش‌های دائمی مبتنی بر رزین هستند که در طول ساخت بر روی بردهای مدار چاپی اعمال می‌شوند.

از تخته های لخت مقاومت لحیم کاری یک پوشش دائمی از فرمول رزین است که معمولاً به رنگ سبز است که سطح را محصور می کند و از آن محافظت می کند.

ویژگی های همه بردهای مدار چاپی مگر اینکه لازم باشد مناطق خاصی از اتصالات لحیم کاری تشکیل شود.

اگرچه سبز پرکاربردترین رنگ برای مقاومت لحیم کاری است، تقریباً از هر رنگی می توان استفاده کرد. اگرچه حفظ دقیق آن می تواند دشوار باشد

رنگ‌ها را می‌توان تقریباً هر رنگی ساخت. با این حال از رنگ سبز، رنگ های محبوب دیگر قرمز و آبی هستند.

ماسک لحیم PCB را اعمال کنید

برای اینکه ماسک لحیم کاری برد مدار چاپی بتواند نیازهای بسیار دقیق تکنولوژی نصب سطحی امروزی را برآورده کند، SMT

از بردهای مدار چاپی، لحیم کاری حساس به نور مایع (LPI) استفاده می شود. لحیم کاری تخته مدار چاپی قبلی از چاپ شابلون برای

چاپ صفحه در برابر برنامه ها مقاوم است.

فرآیند LPI برای ماسک های لحیم کاری که قبلا استفاده می شد بسیار متفاوت است. LPI برای دستیابی به بالاترین، عملیات پوشش و تصویربرداری را از هم جدا می کند

سطوح دقت مواد مورد استفاده در پوشش لحیم مدار چاپی توسط سازندگان PCB لخت به صورت فتوپلیمر مایع است و از اپوکسی استفاده می کند.

یا تکنولوژی رزین اپوکسی-اکریلات و کل صفحه با مواد پوشش داده شده است. ضخامت مواد معمولاً حدود 30 میکرون تا 20 است

میکرون بالاتر از تخته لخت. هنگامی که ماده مقاوم با پوشش شار خشک شد، در معرض الگوی تصویر مورد نظر قرار می گیرد و سپس پخش می شود تا به دست آید.

الگوی مقاومت لحیم کاری مورد نظر سپس ماسک لحیم کاری را ایجاد کنید تا مطمئن شوید که یک پوشش بادوام سخت ارائه می دهد.
