میز جوشکاری سیستم پیش گرمایش مادون قرمز تراشه های آی سی

1. نازل های هوای گرم
2. موقعیت یابی لیزری
3. سیستم گرمایش هوای گرم
4. پشتیبانی از مدار چاپی V-groove

ارسال درخواست

شرح

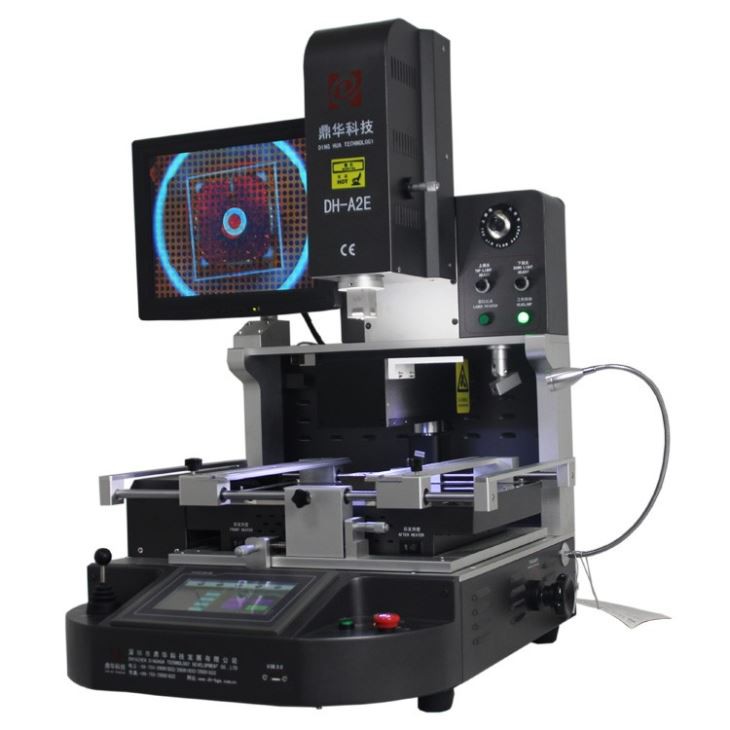

میز جوشکاری سیستم پیش گرمایش مادون قرمز تراشه های آی سی DH-A2E

توپ و قلع مجدد BGA:

Reballing فرآیندی است که در تعمیر لوازم الکترونیکی برای جایگزینی توپ‌های لحیم کاری روی تراشه‌های Ball Grid Array (BGA) استفاده می‌شود. این فرآیند شامل برداشتن توپ‌های قدیمی، تمیز کردن سطح تراشه و قرار دادن توپ‌های جدید و باکیفیت روی تراشه است.

توپ های مورد استفاده در توپ گیری مجدد معمولاً از قلع یا آلیاژ قلع سرب ساخته می شوند. این مواد به دلیل توانایی آنها در ایجاد پیوند قوی با تراشه و به دلیل نقطه ذوب پایین آنها، که فرآیند گلوله کردن مجدد را آسانتر می کند، انتخاب می شوند.

قلع یک انتخاب رایج است زیرا سبک وزن است و رسانایی الکتریکی خوبی دارد. با این حال، توپ های آلیاژ قلع سرب زمانی ترجیح داده می شوند که BGA در معرض دماهای بالاتری قرار گیرد، مانند کاربردهای خودرو یا صنعتی.

به طور کلی، انتخاب بین توپ های آلیاژی قلع و سرب به نیازهای خاص سیستم الکترونیکی در حال تعمیر بستگی دارد.

مشخصات

1	توان کل	5200w
2	3 عدد بخاری مستقل	هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات
3	ولتاژ	AC220V±10% 50/60Hz
4	قطعات الکتریکی	صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری
5	کنترل دما	K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه.
6	موقعیت یابی PCB	شیار V + فیکسچر جهانی + قفسه PCB متحرک
7	اندازه PCB قابل اجرا	حداکثر 370x410mm حداقل 22x22mm
8	اندازه BGA قابل اجرا	2x2mm~80x80mm
9	ابعاد	600x700x850mm (LWH)
10	وزن خالص	70 کیلوگرم

برنامه های کاربردی

به طور گسترده در تعمیر سطح تراشه در محصولات زیر استفاده می شود:
1. PCBA لپ تاپ و رومیزی
2. کنسول بازی مانند مادربردهای ایکس باکس وان، پلی استیشن 4
3. PCBA تلفن همراه، مانند مادربردهای آیفون
4. مادربرد ست تاپ باکس تلویزیون و تلویزیون
5. مادربرد سرور، چاپگر، دوربین و غیره

مشخصه

A2E 内部发热系统

تراشه های آی سیسیستم پیش گرمایش مادون قرمزمیز جوش DH-A2E

1، به طور گسترده در تعمیرات سطح تراشه در تلفن های همراه، بردهای کنترل کوچک یا مادربردهای کوچک و غیره استفاده می شود.
2، دوباره کار کردن BGA، CCGA، QFN، CSP، LGA، SMD، LED، و غیره.
3، لحیم کاری خودکار، نصب و لحیم کاری. تراشه برداشت خودکار پس از اتمام عملیات لحیم کاری.

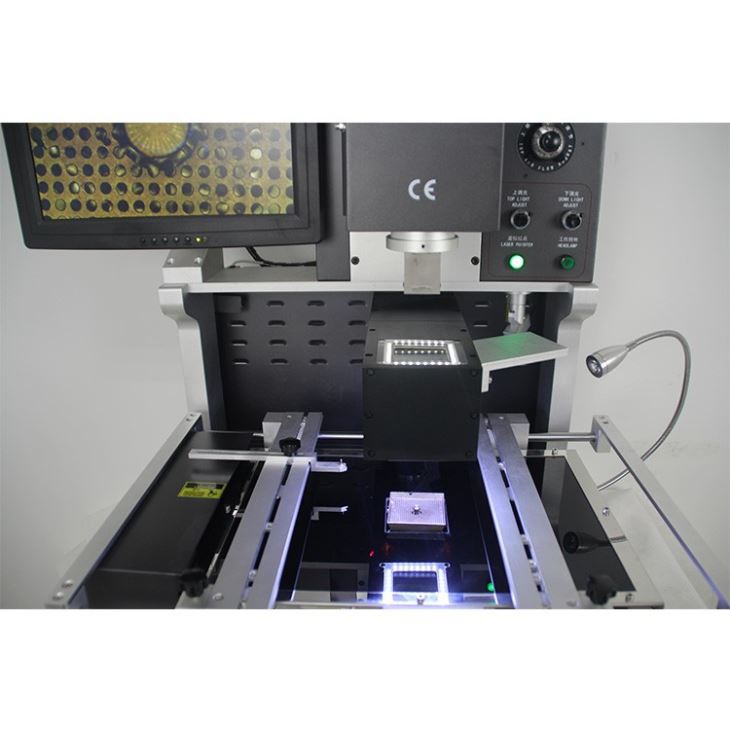

4، HD CCD سیستم تراز نوری برای دقیقا. نصب BGA و قطعات.
5، دقت نصب BGA در محدوده 0.01 میلی متر، میزان موفقیت تعمیر 99.9٪
6، عملکرد ایمنی برتر با حفاظت اضطراری.
7، عملیات کاربر پسند، سیستم ارگونومیک چند منظوره.
