SMD Rework Station با دوربین
1. سیستم تراز نوری
2. نشانگر مرکز لیزر
3. پیش گرمایش مادون قرمز
4. دو گرمایش هوای گرم
شرح

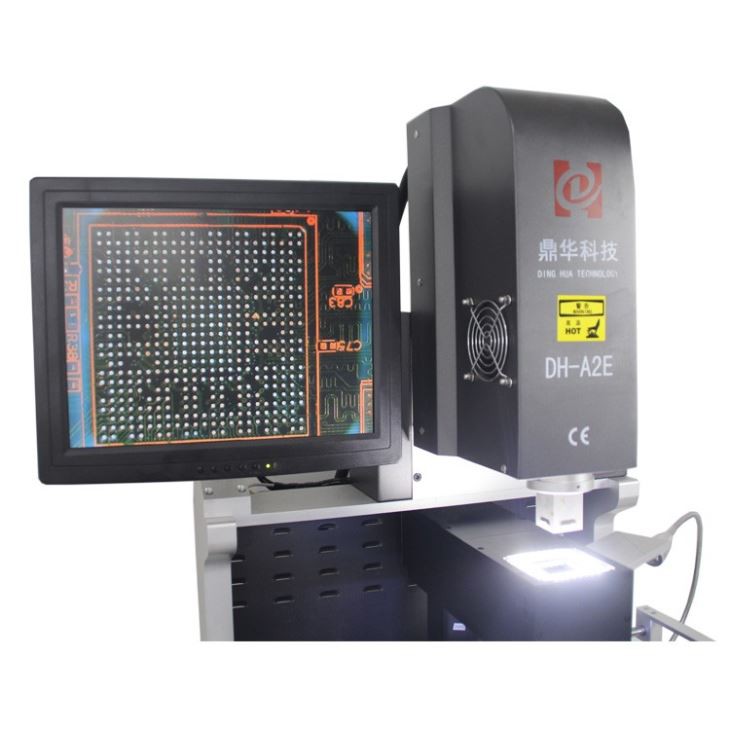

SMD Rework Station با دوربین DH-A2E
SMD Rework Station با دوربین (Surface Mounted Device Rework Station) یک ابزار تخصصی است.
در تعمیر و ساخت لوازم الکترونیکی برای حذف و جایگزینی قطعات روی بردهای مدار چاپی (PCB) استفاده می شود.
این قطعه ای از تجهیزات است که قطعات را گرم می کند تا با استفاده از هوای گرم جایگزین شوند، در حالی که دارای یک داخلی است.
دوربین برای دید بهتر
لحیم کاری در سطح تراشه
مشخصات فنی:
| 1 | حداکثر قدرت | 5200w |
| 2 | 3 عدد بخاری مستقل | هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات |
| 3 | ولتاژ | AC220V٪ c2٪ b110٪ 25 50٪ 2f60Hz |
| 4 | قطعات الکتریکی | صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور موتور پله ای + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری |
| 5 | کنترل دما | K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه. |
| 6 | موقعیت یابی PCB | V-groove + ثابت جهانی + قفسه PCB متحرک |
| 7 | اندازه PCB قابل اجرا | حداکثر 370x410mm حداقل 22x22mm |
| 8 | اندازه BGA قابل اجرا | 1 * 1 میلیمتر٪ 7e80x80mm |
| 9 | ابعاد | 600x700x850mm (L*W*H) |
| 10 | وزن خالص | 70 کیلوگرم |
برنامه های کاربردی:
مشخصه:
SMD Rework Station با دوربین DH-A2E
ایستگاه بازسازی DH-A2E SMD با دوربین دارای دو گرمکن هوای گرم، یکی در بالا و دیگری در پایین است.
لحیمزدایی و لحیمکاری قابل کنترل که بدون جابجایی حتی کوچکترین جابجایی، نتایج محکمی را ارائه میدهد
اجزاء.
برای پیش گرم کردن، بخاری هوای گرم پایینی توسط یک 2700 وات "Rapid IR" در زیر آب احاطه شده است. این آی آر
پیش گرم کن به آرامی دمای کامپیوتر یا بستر LED را افزایش می دهد تا از تاب برداشتن و کاهش استرس جلوگیری کند
بر روی قطعات و اتصالات لحیم کاری مجاور محل کار مجدد. بخاری های مادون قرمز به طور کامل محصور شده اند
یک محفظه محافظ شیشه ای که به سرعت گرما را از بین می برد و از ریزش زباله به درون عناصر جلوگیری می کند.
تضمین ایمنی اپراتور، کاهش تعمیر و نگهداری و تمیز کردن آسان.
لیست بسته بندی:
مواد: جعبه محکم چوبی + میله های چوبی + پنبه مروارید ضد فیلم با فیلم
1pc SMD Rework Station با دوربین
قلم قلم مو 1 عدد
راهنمای دستورالعمل 1pc
ویدئو سی دی 1 عدد
3 عدد نازل بالا
2 عدد نازل پایین
وسایل جهانی 4 عدد
4 عدد پیچ بسته شده
پیچ ساپورت 5 عدد
اندازه مکنده: قطر در 2،4،8،10،11 میلی متر
آچار شش گوش داخلی: M2/3/4
ابعاد: 81*76*85 سانتی متر
وزن ناخالص: 115 کیلوگرم
تحویل انعطاف پذیر
• TNT
•DHL
• FedEx
•UPS
•EMS
•از طریق دریا
ویدیوی ایستگاه دوباره کاری BGA:
