دوربین صفحه لمسی BGA Rework Station

                                                        دوربین صفحه لمسی BGA Rework Station

پیش نمایش سریع:

قیمت تبلیغاتی!DH-A1L BGA Rework Machine مجهز به صفحه نمایش لمسی HD هم اکنون در انبار موجود است.

ویژگی های DH-A1L BGA Rework Station:

1. نرخ موفقیت بالا برای تعمیرات تراشه.
2. کنترل دقیق دما
3. بدون لحیم کاری کاذب یا اتصالات لحیم کاری ضعیف.
4. سه منطقه گرمایش مستقل.
5. طراحی کاربر پسند.
6. سیستم اطلاع رسانی صدا
7. فن قدرتمند جریان متقاطع
8. سیستم خنک کننده کارآمد

ما متعهد به بازسازی BGA و ماشین آلات اتوماتیک هستیم که بیشتر هند، اروپا و بازار آمریکا را پوشش می دهد. ما مشتاقانه منتظریم تا شریک بلند مدت شما در چین شویم.

1. مشخصات

1	قدرت	4900W
2	بخاری بالا	هوای گرم 800 وات
3	بخاری پایین	هوای گرم 1200 وات، مادون قرمز 2800 وات
4	بخاری آهنی	90w
5	منبع تغذیه	AC220V±10%50/60Hz
6	بعد	640*730*580 میلی متر
7	موقعیت یابی	شیار V، پشتیبانی PCB را می توان در هر جهت با یک خارجی تنظیم کرد ثابت جهانی
8	کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
9	دقت دما	± 2 درجه
10	اندازه PCB	حداکثر 500*400 میلی متر حداقل 22*22 میلی متر
11	BGAchip	2*{1}}*80 میلی‌متر
12	حداقل فاصله تراشه	0.15mm
13	سنسور دمای خارجی	1 (اختیاری)
14	وزن خالص	45 کیلوگرم

2. ویژگی های اصلی ایستگاه دوباره کاری DH-A1L BGA

علمی و هوشمند

1. این ایستگاه دارای 3 ناحیه گرمایش مستقل است: بخاری های هوای گرم و یک منطقه پیش گرمایش IR که به طور پایدار و سریع گرم می شوند و از تغییر شکل PCBA جلوگیری می کنند.
2. حجم هوای بخاری بالا، ارتفاع بخاری پایین و منطقه پیش گرمایش IR را می توان متناسب با انواع مختلف تعمیرات BGA تنظیم کرد.
3. مجهز به سایزهای مختلف نازل های آلیاژ تیتانیوم BGA که قابلیت چرخش 360 درجه برای قرارگیری و تعویض آسان را دارد.
4. این امکان تنظیم 6 بخش افزایش دما و 6 بخش دمای ثابت را فراهم می کند و می تواند چندین پروفایل دما را برای استفاده در هر زمان ذخیره کند.

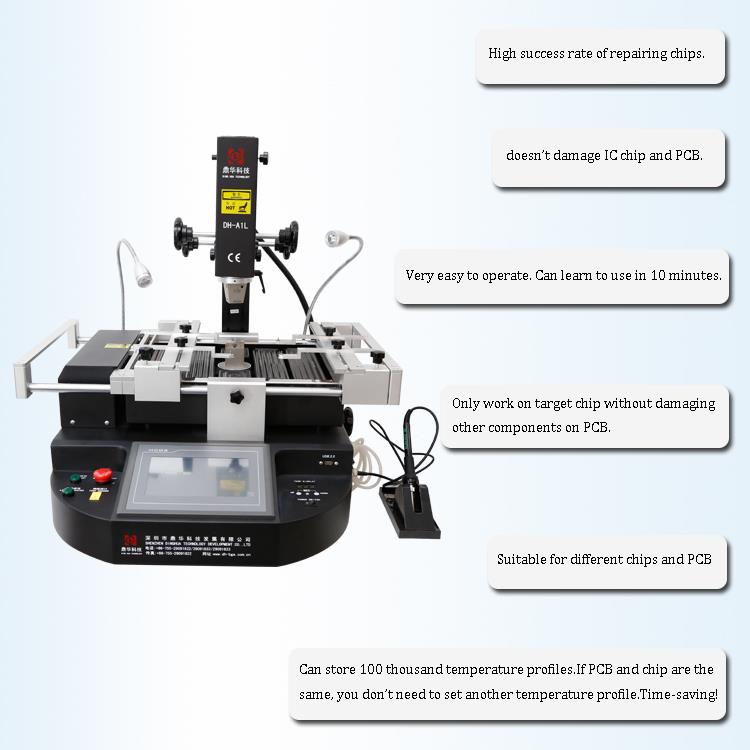

3. چرا باید ایستگاه دوباره کاری DH-A1L BGA را انتخاب کنید؟

4. دانش مرتبط:

آماده سازی زمین نصب سطحی باید قبل از نصب یا جایگزینی یک قطعه جدید نصب سطحی انجام شود. اجتناب از آسیب حرارتی و/یا مکانیکی به زمین و بستر بسیار مهم است. دو مرحله اولیه شامل:

• لحیم قدیمی را حذف کنید

این کار را می توان با یک آهن لحیم کاری و مواد لحیم کاری بافته شده، یا با تکنیک لحیم زدایی با خلاء مداوم که از لحیم گیر و نوک مخصوص Flo-D-Sodr استفاده می کند، انجام داد. این روش اجازه می دهد تا جریان مجدد و خلاء حذف لحیم قدیمی به طور مداوم اتفاق بیفتد.

• زمین های پاک

باقی مانده های شار قدیمی که پس از برداشتن لحیم قدیمی باقی مانده اند باید در این مرحله قبل از افزودن لحیم جدید تمیز شوند.

• لحیم کاری جدید اضافه کنید

این مرحله بخشی از فرآیند نصب قطعات است و می تواند با پر کردن (پیش قلع کردن) زمین ها (با جریان دادن مجدد لحیم کاری سیم با آهن لحیم کاری یا روش گرمایشی دیگر)، یا با استفاده از خمیر لحیم کاری (کرم) با یک لحیم کاری انجام شود. تلگراف قبل (یا بعد از) قطعه روی الگوی زمین قرار می گیرد.

مقدار لحیم کاری اعمال شده برای دستیابی به اتصالات قابل قبول بسیار مهم است. به عنوان مثال، اتصالات لحیم کاری J-lead قابل قبول به لحیم کاری بسیار بیشتری نسبت به اتصالات لحیم کاری بال مرغانی نیاز دارند.

اجزای نصب سطحی:

• مونتاژ و/یا قطعه حرارتی پیش/کمکی (در صورت نیاز)
• برای رسیدن به جریان مجدد (ذوب) کامل و همزمان تمام اتصالات لحیم کاری، حرارت را به طور یکنواخت و سریع به روشی قابل کنترل اعمال کنید.
• از آسیب حرارتی و/یا مکانیکی به قطعه، برد، اجزای مجاور و اتصالات آنها اجتناب کنید.
• قبل از اینکه محل اتصال لحیم کاری دوباره منجمد شود، قطعه را بلافاصله از روی برد خارج کنید.
• زمین ها را برای قطعه جایگزین آماده کنید.

اجزای Thru-Hole:

لحیم زدایی جزء یک اتصال در یک زمان با استفاده از روش خلاء پیوسته

• مونتاژ گرمای کمکی و/یا جزء (در صورت نیاز).
• برای دستیابی به جریان مجدد لحیم کاری، محل اتصال را به سرعت و با کنترل گرم کنید.
• از آسیب حرارتی و/یا مکانیکی به قطعه، برد، اجزای مجاور و اتصالات آنها اجتناب کنید.
• در حین حرکت سرب از جاروبرقی استفاده کنید تا مفصل خنک شود و سرب آزاد شود.

قطعات لحیم کاری با استفاده از روش فواره لحیم کاری

• همه اتصالات در فواره لحیم کاری را مجدداً جریان دهید.
• قطعه قدیمی را بردارید و یا فوراً آن را با یک قطعه جدید جایگزین کنید یا سوراخ های عبوری را برای تعویض بعدی پاک کنید.

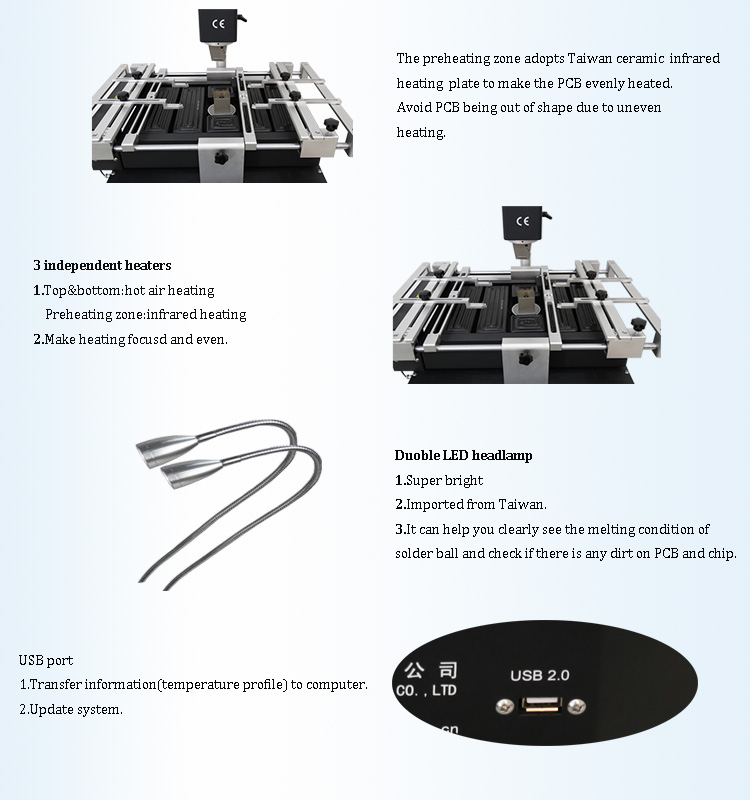

5. تصاویر دقیق از DH-A1L BGA REWORK STATION

6. بسته بندی و جزئیات تحویل DH-A1L BGA REWORK STATION



جزئیات تحویل DH-A1L BGA REWORK STATION

حمل و نقل:

1. ارسال ظرف 5 روز کاری پس از دریافت پرداخت انجام می شود.

2. حمل و نقل سریع توسط DHL، FedEX، TNT، UPS و راه های دیگر از جمله از طریق دریا یا هوا.

7. سوالات متداول

س: چگونه بین تراشه های سرب و بدون سرب تمایز قائل شویم؟

A: از سطح چاپ تراشه متمایز کنید. مانند پل جنوبی سری اینتل، FW82801DBM NH82801DBM،

اولی سربدار است و دومی بدون سرب است که تفاوت FW و NH است.

2.برچسب RoHS روی دستگاه یا روی PCB محصولات دارای گواهینامه بدون سرب هستند.

3. دامنه RoHS: فقط برای محصولات جدیدی که پس از 1 ژوئیه 2006 راه اندازی شده اند. اساساً مادربردها و نوت بوک های تولید شده پس از

2007 همه بدون سرب هستند.
