صفحه نمایش لمسی Ps2 Ps3 Ps4 BGA Rework Station



صفحه نمایش لمسی ps2 ps3 ps4 bga rework station

پیش نمایش سریع:

قیمت اصلی کارخانه! دستگاه بازسازی DH-A1 BGA با بخاری IR برای تعمیرات ps2,ps3,ps4 هم اکنون در انبار موجود است.

ایستگاه دوباره کاری ما عمدتا در بازسازی BGA، CCGA، QFN، CSP، LGA، Micro SMD، LED و غیره استفاده می شود.

طراحی چند کاره و نوآورانه، دستگاه Dinghua می تواند یک مرحله ای روموبینگ، نصب و لحیم کاری را انجام دهد.



1. مشخصات DH-A1 BGA REWORK STATION

1	قدرت	4900W
2	بخاری بالا	هوای گرم 800 وات
3	بخاری پایین بخاری آهنی	هوای گرم 1200 وات، مادون قرمز 2800 وات 90w
4	منبع تغذیه	AC220V±10%50/60Hz
5	بعد	640*730*580 میلی متر
6	موقعیت یابی	شیار V، پشتیبانی PCB را می توان در هر جهت تنظیم کرد با فیکسچر جهانی خارجی
7	کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
8	دقت دما	± 2 درجه
9	اندازه PCB	حداکثر 500*400 میلی متر حداقل 22*22 میلی متر
10	تراشه BGA	2*{1}}*80 میلی‌متر
11	حداقل فاصله تراشه	0.15mm
12	سنسور دمای خارجی	1 (اختیاری)
13	وزن خالص	45 کیلوگرم



2.توضیح ایستگاه دوباره کاری DH-A1 BGA

بخاری بالا و بخاری پایین برای گرم کردن تراشه BGA است، بخاری مادون قرمز برای گرم کردن کل است.

PCB، بنابراین می تواند PCB را از گرمای ناهموار محافظت کند.

رابط صفحه نمایش لمسی 2.HD، کنترل PLC.

3. سیستم جبران دما{1}}کنترل حلقه بسته سنسور K و سیستم جبران دما خودکار.

با ماژول دما ترکیب می شود که دقت دما را تا 2± درجه امکان پذیر می کند.

4. نازل هوای گرم، چرخش 360 درجه، نصب و تعویض آسان، سفارشی در دسترس است.

پشتیبانی از PCB شیار 5.V برای موقعیت یابی سریع، راحت و دقیق که برای انواع بردهای PCB مناسب است.

6. فن جریان متقاطع قدرتمند، برد PCB را پس از گرم شدن کارآمد خنک می کند تا از تغییر شکل آن جلوگیری کند.

7. سیستم اشاره صدا. قبل از اتمام هر لحیم کاری و لحیم کاری زنگ هشدار وجود دارد.



3. چرا باید Dinghua را انتخاب کنید؟

1. Dinghua بیش از 10 سال تجربه دارد.

2. تیم تکنسین حرفه ای و با تجربه.

3. با محصول با کیفیت بالا، قیمت مطلوب و تحویل به موقع.

4. در عرض 24 ساعت به تمام سوالات خود پاسخ دهید.



4. دانش مرتبط:

بسته BGA (Bdll Grid Array) یک بسته آرایه شبکه توپ است که در آن یک توپ لحیم آرایه در پایین یک توپ تشکیل شده است.

بستر بسته به عنوان یک ترمینال ورودی/خروجی مدار و به یک برد مدار چاپی (PCB) متصل می شود. دستگاه های بسته بندی شده

با این فناوری دستگاه های نصب سطحی هستند. در مقایسه با دستگاه های سنتی قرار دادن پا مانند QFP و PLCC،

پکیج های BGA دارای ویژگی های زیر هستند.

1) I/O های بیشتری وجود دارد. تعداد I/Oها در یک بسته BGA عمدتاً با اندازه بسته و زمین توپ تعیین می شود.

از آنجایی که توپ های لحیم بسته بندی شده BGA در زیر بستر بسته قرار گرفته اند، تعداد ورودی/خروجی دستگاه را می توان تا حد زیادی افزایش داد.

اندازه بسته را می توان کاهش داد و ردپای مونتاژ را می توان ذخیره کرد. به طور کلی، اندازه بسته را می توان بیش از

30 درصد با همان تعداد سرنخ. به عنوان مثال: CBGA-49، BGA-320 (پیچ 1.27 میلی متر) در مقایسه با PLCC-44 (پیچ 1.27 میلی متر) و

MOFP{{0}} (گام 0.8 میلی متر)، اندازه بسته به ترتیب 84٪ و 47٪ کاهش می یابد.

2) افزایش بازده قرار دادن، به طور بالقوه کاهش هزینه ها. پایه های سرب دستگاه های سنتی QFP و PLCC به طور مساوی توزیع شده اند

اطراف بسته گام پایه‌های سرب 1.27 میلی‌متر، 1.0 میلی‌متر، 0.8 میلی‌متر، 0.65 میلی‌متر و 0.5 میلی‌متر است. با افزایش تعداد ورودی/خروجی ها،

زمین باید کوچکتر و کوچکتر باشد. هنگامی که گام کمتر از 0.4 میلی متر است، دقت تجهیزات SMT دشوار است. علاوه بر این،

پین های سرب به راحتی تغییر شکل می دهند و در نتیجه نرخ خرابی نصب افزایش می یابد. توپ های لحیم کاری دستگاه های BGA آنها در داخل توزیع می شود

شکل یک آرایه در پایین زیرلایه است که می تواند تعداد ورودی/خروجی بیشتری را در خود جای دهد. گام استاندارد توپ لحیم کاری 1.5 میلی متر است،

1.27 میلی‌متر، 1.{3}} میلی‌متر، BGA با گام ریز (BGA چاپ شده، همچنین به عنوان CSP-BGA شناخته می‌شود، زمانی که زمین توپ‌های لحیم کاری کمتر از 1.0 میلی‌متر است، می‌تواند به عنوان CSP طبقه‌بندی شود.

بسته) pitch {{0}}.8mm، 0.65mm، 0.5mm، و اکنون برخی از تجهیزات فرآیند SMT با نرخ شکست قرارگیری سازگار هستند<10 ppm.

3) ناحیه تماس بین گلوله های لحیم آرایه ای BGA و بستر بزرگ و کوتاه است که منجر به اتلاف گرما می شود.

4) پین های توپ های لحیم آرایه BGA بسیار کوتاه هستند که مسیر انتقال سیگنال را کوتاه می کند و اندوکتانس سرب و کاهش می یابد.

مقاومت، در نتیجه عملکرد مدار را بهبود می بخشد.

5) همسطح بودن پایانه های ورودی/خروجی را به میزان قابل توجهی بهبود می بخشد و تلفات ناشی از همسطحی ضعیف در فرآیند مونتاژ را تا حد زیادی کاهش می دهد.

6) BGA برای بسته بندی MCM مناسب است و می تواند به چگالی بالا و عملکرد بالای MCM دست یابد.

7) هر دو BGA و ~BGA محکم تر و قابل اطمینان تر از آی سی های بسته بندی شده با پای ریز هستند.

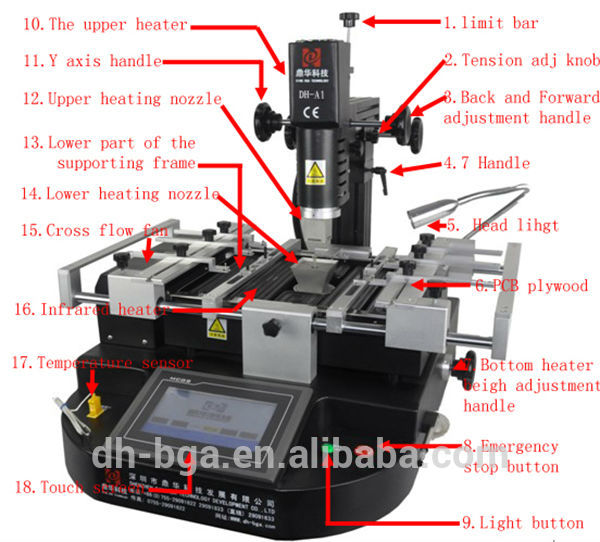

5. تصاویر دقیق از DH-A1 BGA REWORK STATION

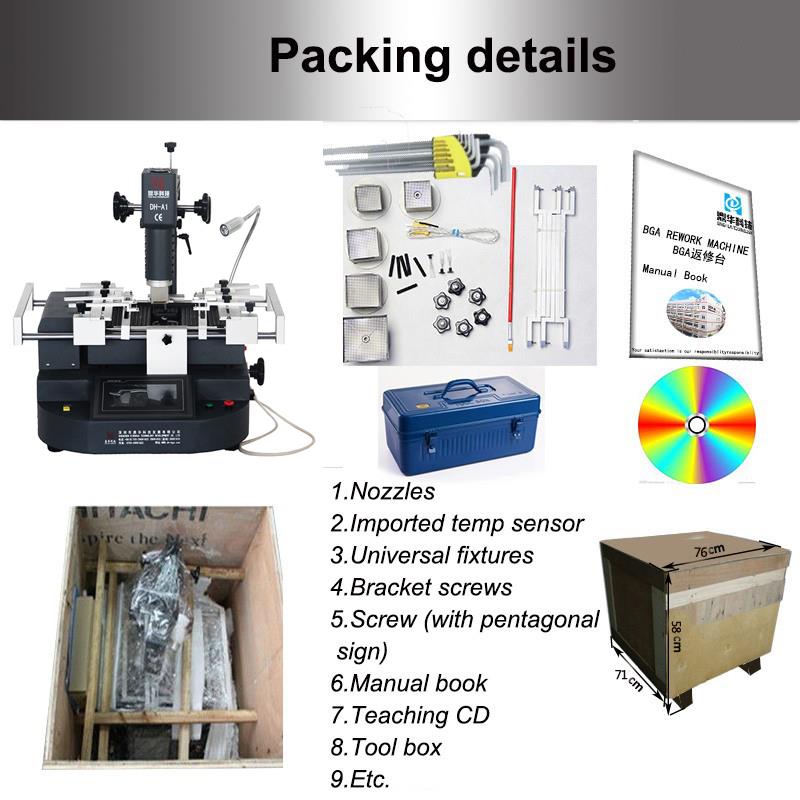

6. جزئیات بسته بندی و تحویل DH-A1 BGA REWORK STATION





جزئیات تحویل DH-A1 BGA REWORK STATION



حمل و نقل:

1. ارسال ظرف 5 روز کاری پس از دریافت پرداخت انجام می شود.

2. حمل و نقل سریع توسط DHL، FedEX، TNT، UPS و راه های دیگر از جمله از طریق دریا یا هوا.
