Touch Screen VGA Card BGA Rework Station
ایستگاه بازسازی bga ویدیو صفحه لمسی پیش نمایش سریع: قیمت تبلیغاتی! DH-A1L BGA Rework Machine مجهز به صفحه نمایش لمسی HD هم اکنون در انبار موجود است. ما خود را وقف دوباره کاری و ماشین آلات اتوماتیک bga کردیم که بیشتر هند، اروپا و بازار آمریکا را پوشش می دهد.
شرح
ایستگاه بازسازی bga ویدیو صفحه لمسی
پیش نمایش سریع:
قیمت تبلیغاتی! DH-A1L BGA Rework Machine مجهز به صفحه نمایش لمسی HD هم اکنون در انبار موجود است. ما خودمان را وقف bga کردیم
ماشین آلات مجدد و اتوماتیک، که بیشتر هند، اروپا و بازار آمریکا را پوشش می دهد. ما انتظار داریم زمان طولانی شما باشد
شریک در چین
1. مشخصات
مشخصات | ||
1 | قدرت | 4900W |
2 | بخاری بالا | هوای گرم 800 وات |
3 | بخاری پایین بخاری آهنی | هوای گرم 1200 وات، مادون قرمز 2800 وات 90w |
4 | منبع تغذیه | AC220V±10%50/60Hz |
5 | بعد، ابعاد، اندازه | 640*730*580mm |
6 | تثبیت موقعیت | شیار V، پشتیبانی PCB را می توان در هر جهت با فیکسچر جهانی خارجی تنظیم کرد |
7 | کنترل دما | ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل |
8 | دقت دما | ± 2 درجه |
9 | اندازه PCB | حداکثر 500*400 میلی متر حداقل 22*22 میلی متر |
10 | تراشه BGA | 2*{1}}*80 میلیمتر |
11 | حداقل فاصله تراشه | 0.15mm |
12 | سنسور دمای خارجی | 1 (اختیاری) |
13 | وزن خالص | 45 کیلوگرم |
2.ویژگی های اصلی ایستگاه دوباره کاری DH-A1L BGA
ویژگی های اصلی:
رابط صفحه نمایش لمسی HD، کنترل PLC.
سه بخاری مستقل همگی می توانند 8 بخش گرمایش، سرمایش و دمای ثابت، مشخصات دمای ذخیره شده را تنظیم کنند
نامحدود است منطقه پیش گرمایش IR را می توان با توجه به اندازه PCB انتخاب کرد
کنترل بسته سنسور K، فرآیند گرمایش را دقیقاً کنترل می کند.
فن قدرتمند جریان متقاطع به خنک شدن سریع برد PCB کمک می کند و از تغییر شکل آن جلوگیری می کند.
پشتیبان PCB شیار V برای موقعیت یابی سریع، راحت و دقیق که برای انواع بردهای PCB مناسب است.
نازل های هوای گرم را می توان در هر جهتی تنظیم کرد
سیستم اشاره صدا قبل از اتمام لحیم کاری و لحیم کاری زنگ هشدار وجود دارد.
گواهینامه CE، با سوئیچ اضطراری و دستگاه حفاظت خودکار خاموش شدن برق در مواقع اضطراری
نحوه بدست آوردن دمای دقیق مهمترین جنبه برای تعمیر تراشه BGA است.
ایستگاه دوباره کاری DH-A1L bga از رابط صفحه نمایش لمسی HD، کنترل PLC، کنترل حلقه بسته سنسور K و خودکار استفاده می کند.
سیستم جبران دما با ماژول دما ترکیب می شود که دقت دما را تا 2± درجه امکان پذیر می کند.
نازل هوای گرم، چرخش 360 درجه، نصب و تعویض آسان، سفارشی موجود است. ایستگاه آهن خارجی بسیار
مناسب برای کار شما

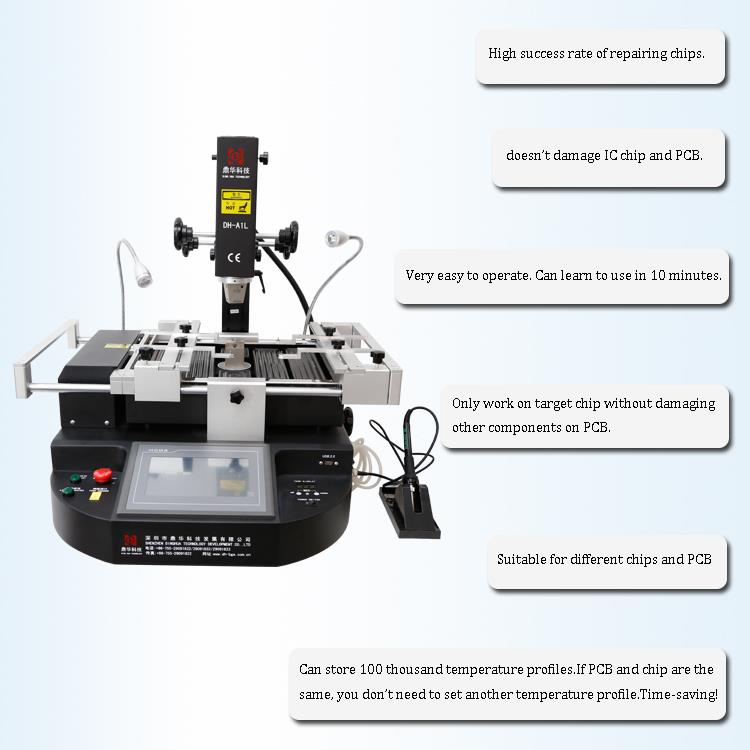

3. چرا باید ایستگاه دوباره کاری DH-A1L BGA را انتخاب کنید؟
4. دانش مرتبط:
روش های احتیاطی برای گرم کردن:
در مورد دستگاه های گرمایش رسانا که به طور مداوم گرم می شوند، دستورالعمل ها و اقدامات احتیاطی زیر باید رعایت شود:
- باید از یک هندپیس گرمایشی با راندمان بالا و با کنترل دمای حلقه بسته استفاده کند که دارای خروجی حرارتی کافی باشد.
برای همگام شدن با بار حرارتی کار و چرخه وظیفه برنامه
-در صورتی که هندپیس خروجی حرارتی کافی نداشته باشد، دمای نوک می تواند در طول استفاده سنگین و مداوم به کمتر از حد مطلوب برسد
-باید پیوند حرارتی خوبی بین نوک و اتصال (ها) برقرار کرد و از هندسه نوک مناسب (شکل) و برای موثر استفاده کرد.
انتقال حرارت
-معمولاً بر روی قطعاتی که اتصالات لحیم کاری آنها قابل دسترس نیست، مانند BGA موثر نیست.
(Ball Grid Arrays) و اجزای تراشه با انتهای فقط پایین.
- نوک و محل کار باید عاری از اکسید و آلودگی باشد و برای انتقال حرارت موثر، نوک باید قلعبندی شده باشد.
استفاده از شار خارجی یا افزودن لحیم کاری اضافی گاهی اوقات برای دستیابی به انتقال حرارت موثر ضروری است
- برای حذف اجزای نصب روی سطح، اغلب باید تطابق دقیق بین نوک و هندسه اجزاء داشته باشد
انتقال حرارت موثر به تمام مفاصل
-تماس ممکن است هم ترازی مولفه به زمین را مختل کند، به خصوص در حین نصب SMD یا عملیات تراز مجدد
-ممکن است برای استفاده با خمیر لحیم کاری یا اجزای حساس، گرما را خیلی سریع منتقل کند
-ممکن است در حین تراز و جریان مجدد مانع دید شود و در تشکیل اتصال در حین انجماد لحیم اختلال ایجاد کند

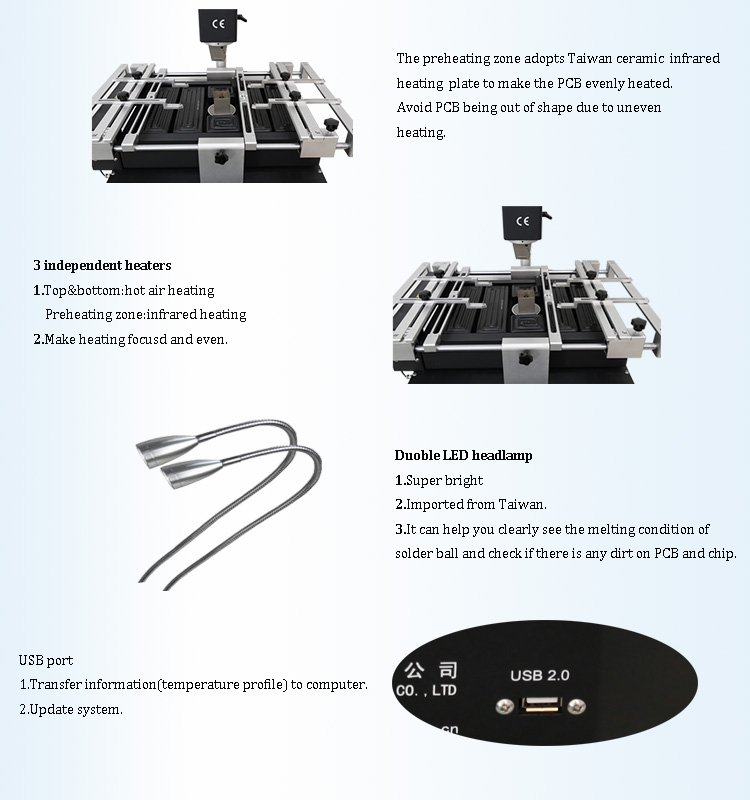

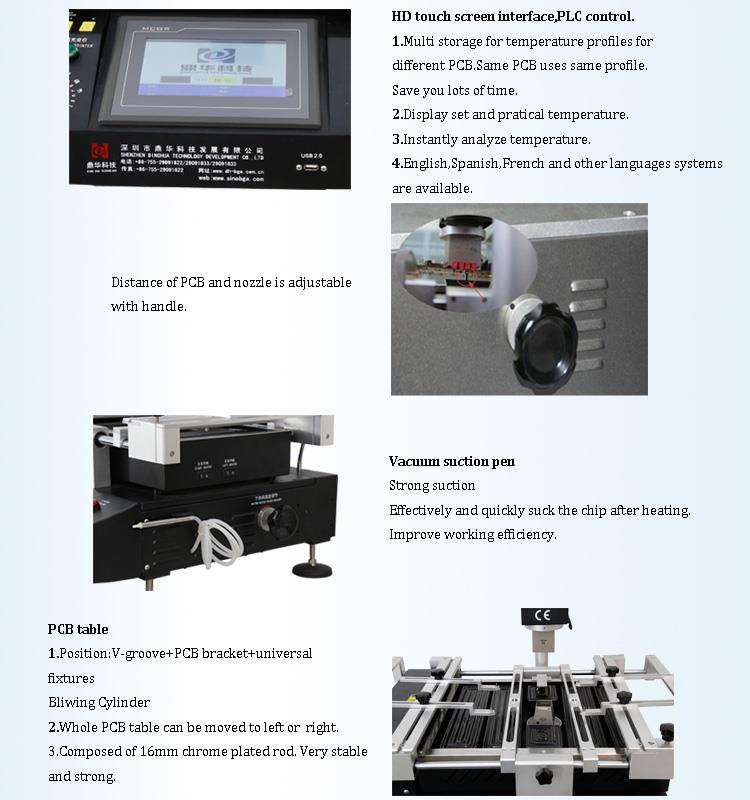

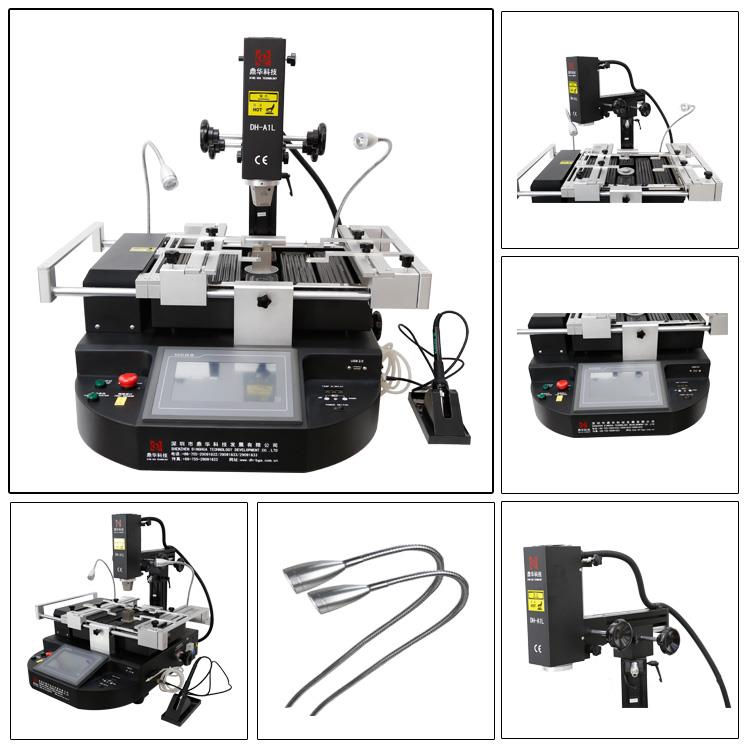

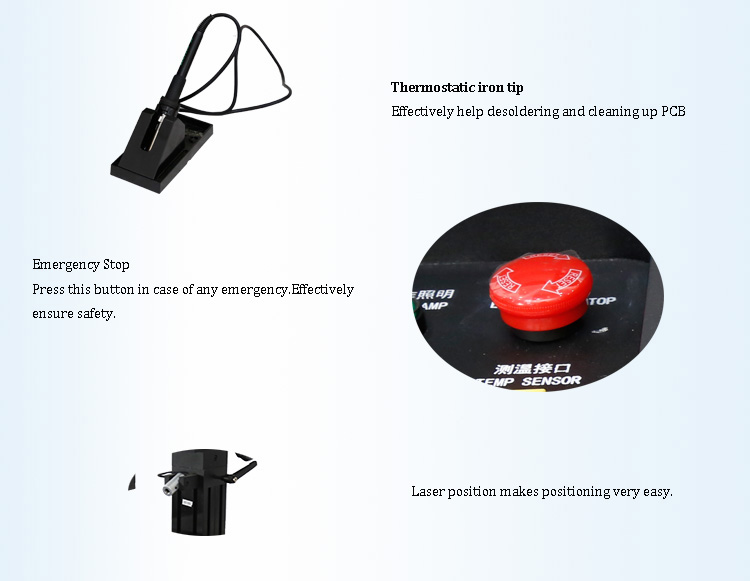

5. تصاویر دقیق از DH-A1L BGA REWORK STATION

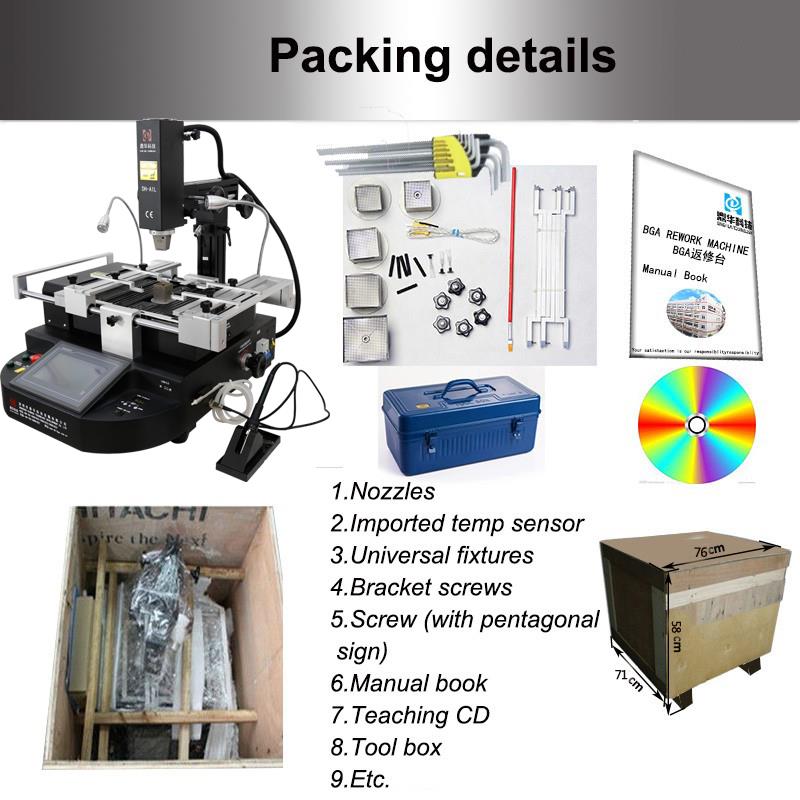

6. جزئیات بسته بندی و تحویل DH-A1L BGA REWORK STATION
جزئیات تحویل DH-A1L BGA REWORK STATION
ما از FedEx/DHL/UPS/TNT/EMS برای حمل و نقل سریع و ایمن استفاده خواهیم کرد. ما هنگام خرید محصول از راحت ترین آنها استفاده خواهیم کرد.
· قبل از حمل و نقل، ما هر محصول را به خوبی برای شما بسته بندی می کنیم. و لطفاً هنگامی که بسته را به خوبی دریافت کردید، بسته خارجی را بررسی کنید
· اگر نیاز خاصی برای حمل و نقل دارید، لطفاً از قبل به ما اطلاع دهید.
حمل دریایی: |
1. ارسال ظرف 5 روز کاری پس از دریافت پرداخت انجام می شود. |
2. حمل و نقل سریع توسط DHL، FedEX، TNT، UPS و راه های دیگر از جمله از طریق دریا یا هوا. |
7. سوالات متداول
س: آیا گارانتی را ارائه می دهید؟ خدمات پس از فروش چطور؟
1 سال گارانتی رایگان برای قطعات یدکی، پشتیبانی فنی تمام عمر.
ما تیم حرفه ای پس از فروش داریم، در صورت هرگونه سوال، فیلم های دستیار نیز در خدمات پس از فروش ارائه می شود.
س: آیا کار با این دستگاه آسان است؟ اگر تجربه ای ندارم، آیا می توانم آن را به خوبی اجرا کنم؟
آیا راهنمای کاربر و فیلم های عملیاتی را برای حمایت از ما ارائه می دهید؟
پاسخ: بله، دستگاه BGA ما برای استفاده آسان طراحی شده است، معمولاً 2-3 ساعت طول میکشد تا نحوه کار کردن را یاد بگیرید.
یک تکنسین، یادگیری آن بسیار سریعتر خواهد بود. ما کتابچه راهنمای کاربر انگلیسی را به صورت رایگان ارائه خواهیم کرد، و فیلم عملیات
در دسترس.
