صفحه نمایش لمسی مادون قرمز SMD Rework Station

صفحه نمایش لمسی مادون قرمز SMD Rework Station

1. ویژگی های محصول صفحه نمایش لمسی مادون قرمز ایستگاه بازسازی SMD

1. جریان هوا و دما در محدوده وسیعی قابل تنظیم است تا نسیمی با دمای بالا ایجاد کند.

2. سر گرمایش متحرک آسان است، سر هوای گرم و سر نصب به صورت دستی هستند

قفسه کشویی کنترل شده PCB با x قابل تنظیم است. و. محور Y.

3. رابط صفحه نمایش لمسی، کنترل plc، قادر به نمایش منحنی های دما و دو منحنی تشخیص

همزمان.

4. دو ناحیه گرمایش مستقل، دما و زمان به صورت دیجیتالی نمایش داده می شوند.

5. تکیه گاه های قاب پشتیبان لحیم کاری BGA برای مهار فرورفتگی موضعی قابل تنظیم هستند.

در ناحیه لحیم کاری

2.مشخصات صفحه نمایش لمسی مادون قرمز SMD ایستگاه بازسازی

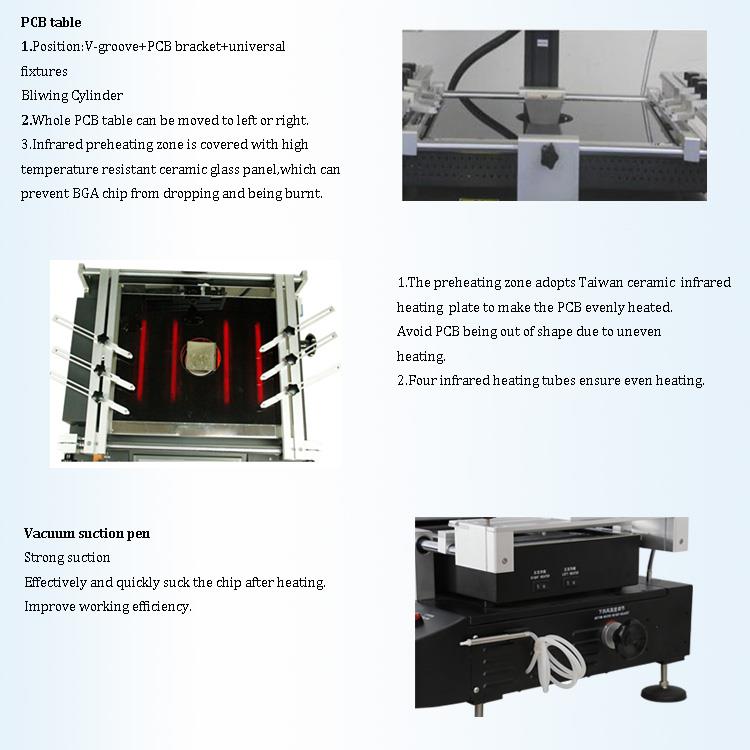

3.جزئیات صفحه نمایش لمسی مادون قرمز smd ایستگاه بازسازی

رابط صفحه نمایش لمسی HD؛

2. سه بخاری مستقل (هوای گرم و مادون قرمز)؛

3. قلم خلاء;

4. چراغ جلو.

4. چرا ایستگاه بازسازی smd صفحه نمایش لمسی مادون قرمز ما را انتخاب کنید؟

5.گواهی صفحه نمایش لمسی مادون قرمز smd rework station

6. بسته بندی و حمل و نقل مادون قرمز صفحه نمایش لمسی smd ایستگاه بازسازی

7. با ما تماس بگیرید

Email: john@dinghua-bga.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

8. دانش مرتبط

احتیاط از دوباره کاری BGA

1.تعریف پیش گرمایش: پیش گرم کردن کل مجموعه را در زیر نقطه ذوب لحیم کاری گرم می کند.

دمای جریان مجدد

مزایای پیش گرمایش: فعال کردن شار، حذف اکسیدها و لایه های سطحی فلزی که قرار است جوش داده شود.

و مواد فرار خود شار، اثر خیس شدن را افزایش می دهند، اختلاف دمای بین را کاهش می دهند

PCB بالا و پایین، از آسیب حرارتی جلوگیری می کند، رطوبت را از بین می برد و از پدیده پاپ کورن جلوگیری می کند.

کاهش اختلاف دما

روش پیش گرم کردن: PCB را به مدت 8 تا 20 ساعت در انکوباتور در دمای 80 تا 100 درجه قرار دهید.

(بسته به اندازه PCB).

2. پاپ کورن: به وجود رطوبت در مدار مجتمع یا دستگاه SMD در حین جوشکاری اشاره دارد.

فرآیند به سرعت گرم می شود، به طوری که گسترش رطوبت، پدیده میکرو ترک خوردگی.

3. آسیب حرارتی شامل: تاب برداشتن سرب پد. لایه لایه شدن بستر، لکه های سفید، تاول یا تغییر رنگ.

تاب خوردگی ذاتی زیرلایه و تخریب عناصر مدار آن ناشی از مشکلات "نامرئی" است.

به دلیل ضرایب انبساط متفاوت مواد مختلف.

4. سه روش برای پیش گرم کردن PCB در قرار دادن یا دوباره کاری:

فر: رطوبت داخلی BGA را می توان برای جلوگیری از پاپ کورن و سایر پدیده ها پخت

صفحه داغ: این روش پذیرفته نمی شود زیرا گرمای باقیمانده در صفحه داغ مانع از سرعت خنک شدن آن می شود.

اتصال لحیم کاری منجر به ریزش سرب می شود، حوضچه سربی را تشکیل می دهد و استحکام اتصال لحیم را کاهش می دهد.

هوای داغ: صرف نظر از شکل و ساختار پایین مجموعه PCB، انرژی باد گرم می تواند

مستقیماً وارد تمام گوشه ها و شکاف های مجموعه PCB شوید، به طوری که PCB می تواند به طور یکنواخت گرم شود و گرمایش

زمان را می توان کوتاه کرد
