ایستگاه لحیم کاری مادون قرمز

                                                                                      ایستگاه لحیم کاری مادون قرمز

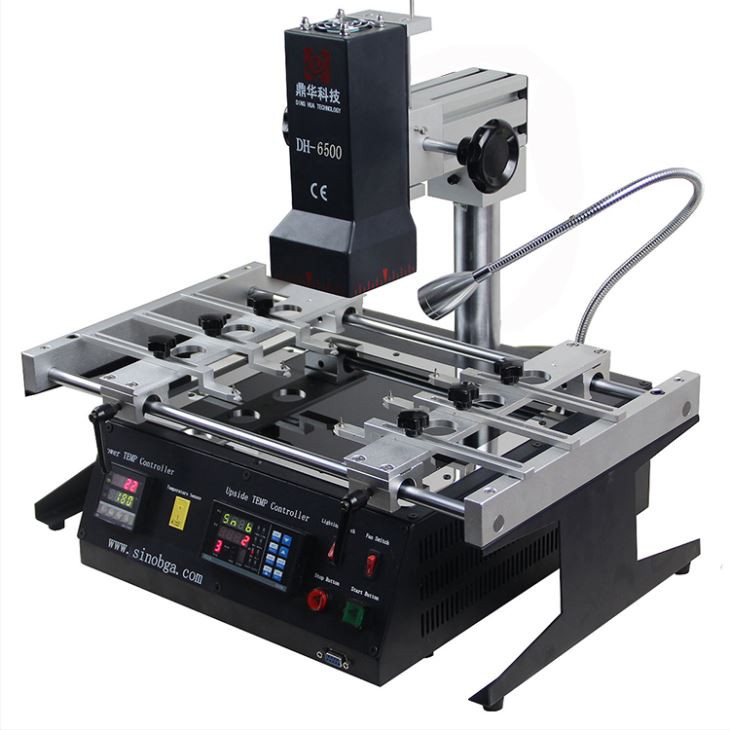

ایستگاه بازسازی کامل IR BGA با 2 ناحیه گرمایشی، مناسب برای یک تراشه با اندازه بزرگ (کمتر از 80*80 میلی متر)،

و آن PCB مانند تلویزیون، کنسول بازی و کامپیوتر و غیره.

پارامتر تولید

توان کل	2300W
بخاری بالا	450W
بخاری پایین	1800 وات، به طور کامل در یک محفظه شیشه ای محصور شده است
قدرت	110 ~ 250 ولت 50/60 هرتز
حرکت سر بالا	بالا / پایین، چرخش آزادانه.
نورپردازی	چراغ کار تایوان، هر زاویه تنظیم شده است.
ذخیره سازی	10 گروه از مشخصات دما را ذخیره کنید
موقعیت یابی	شیار V، پشتیبانی PCB را می توان در جهت X، Y با فیکسچر جهانی خارجی تنظیم کرد
کنترل دما	سنسور K، حلقه بسته
دقت دما	± 2 درجه
اندازه PCB	حداکثر 270 * 320 میلی متر حداقل 20 * 20 میلی متر
تراشه BGA	5*5~80*80 میلی متر
حداقل فاصله تراشه	0.15 میلی متر
سنسور دمای خارجی	1 عدد
ابعاد	L480×W370×H390 میلی متر
وزن خالص	حدود 15.5 کیلوگرم

جزئیات محصول

بخاری مادون قرمز بالا، 80*80 میلی متر، تقریباً برای تمام تراشه ها برای گرم کردن استفاده می شود

به طور گسترده برای مادربردهای با اندازه بزرگ تا 270 * 320 میلی متر استفاده می شود

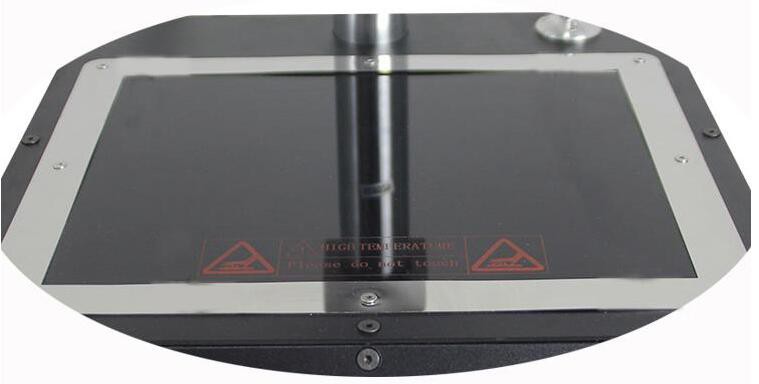

IR پایین به طور کامل در یک محافظ شیشه ای محصور شده است

پانل ابزار برای تنظیم دما و زمان، آسان برای کار و استفاده راحت

پانل ابزار

ایستگاه لحیم کاری مادون قرمز - ویژگی های ویژه:

• بخاری وارداتی: با کیفیت و بادوام.
• صفحه سرامیکی پیش گرمایش مادون قرمز تایوان با محافظ شیشه ای.
• دو ناحیه گرمایشی: بخاری بالایی مادون قرمز است و بخاری پایینی نیز پیش گرمایش مادون قرمز است.
• کنترل حلقه بسته نوع K: دقت دما در ± 2 درجه است. کانکتور حسگر خارجی دمای واقعی را در حین گرم شدن تشخیص می دهد.
• سیستم اطلاع رسانی صدا: یک یادآوری صوتی 5 تا 10 ثانیه قبل از اتمام گرمایش رخ می دهد و به اپراتور هشدار می دهد که آماده شود.

خدمات ما

• قبل از تحویل: دستگاه حداقل 12 ساعت قبل از تحویل تحت آزمایش ارتعاش قرار می گیرد. پس از آن، دستگاه دوباره تست می شود تا از عملکرد صحیح آن اطمینان حاصل شود.
• پس از تحویل: هنگامی که دستگاه به محل شما رسید، از طریق ایمیل، تلفن یا واتساپ با شما تماس خواهیم گرفت تا تأیید کنیم که کالا به موقع پردازش شده است.
• رسید ماشین: ما پشتیبانی فنی را برای نصب و بهره برداری ارائه خواهیم داد.

سوالات متداول

س: محصول چگونه بسته بندی می شود؟

A: محصول در جعبه کارتن با فوم در داخل برای محافظت بسته بندی شده است.

س: آیا شما یک کارخانه هستید؟

A: بله، ما یک کارخانه با بخش تحقیق و توسعه خود و یک کارگاه بدون گرد و غبار هستیم.

س: اگر مقدار زیادی سفارش دهم، آیا می توانم قیمت بهتری دریافت کنم؟

A: بله، لطفا برای جزئیات با ما تماس بگیرید.

س: آیا می توانم از کارگاه شما بازدید کنم؟

پاسخ: بله، می توانید مراجعه کنید. لطفا از قبل به ما اطلاع دهید.

ایستگاه لحیم کاری مادون قرمز - رسیدگی به مجموعه های الکترونیکی

تخلیه الکترواستاتیک (ESD)

برخی از قطعات مورد استفاده در مجموعه های الکترونیکی به الکتریسیته ساکن حساس هستند و ممکن است در اثر تخلیه آسیب ببینند. هنگامی که مواد غیر رسانا جدا می شوند، مانند زمانی که کیسه های پلاستیکی برداشته یا باز می شوند، زمانی که اصطکاک بین لباس های مصنوعی رخ می دهد، یا زمانی که نوارهای پلاستیکی پخش می شوند، بارهای ساکن ایجاد می شود. این هزینه ها همچنین می تواند از بسیاری از منابع دیگر ناشی شود.

بارهای استاتیکی مخرب می توانند روی هادی های مجاور مانند پوست انسان جمع شوند و به صورت جرقه بین هادی ها تخلیه شوند. به عنوان مثال، هنگامی که سطح یک مجموعه برد چاپی توسط شخصی با بار ساکن لمس می شود، اگر تخلیه از طریق یک الگوی رسانا به یک جزء حساس به استاتیک عبور کند، آسیب می تواند رخ دهد. توجه به این نکته مهم است که میزان آسیب استاتیکی به اجزاء معمولاً توسط انسان احساس نمی شود (معمولاً کمتر از 3،000 ولت).

فشار بیش از حد الکتریکی (EOS)

آسیب فشار بیش از حد الکتریکی (EOS) می‌تواند ناشی از افزایش انرژی ناخواسته باشد که می‌تواند در آهن‌های لحیم کاری، استخراج‌کننده‌های لحیم کاری، ابزارهای آزمایش و سایر تجهیزات الکتریکی رخ دهد. این تجهیزات باید به گونه ای طراحی شوند که از تخلیه های الکتریکی که می تواند باعث آسیب شود جلوگیری شود.

مناطق کار ایمن ESD/EOS

هدف از محل کار ایمن ESD/EOS جلوگیری از آسیب به اجزای حساس ناشی از میخ‌ها و تخلیه‌های ساکن است. این مناطق باید طوری طراحی و نگهداری شوند که خطر آسیب ESD/EOS به حداقل برسد.

روشهای نگهداری و نگهداری

1، مجموعه های برد PCهمیشه باید در مناطق کاری مشخص شده به کار گرفته شود.

2، مناطق کار تعیین شده باید به طور دوره ای بررسی شوند تا اطمینان حاصل شود که همچنان استانداردهای ایمنی برای حفاظت از ESD را برآورده می کنند. نگرانی های کلیدی عبارتند از:

• الف. روش های زمینی مناسب.
• ب- اتلاف استاتیکی سطوح کار.
• ج- اتلاف استاتیک سطوح کف.
• د. عملکرد دمنده های یونی و تفنگ های هوای یونی.

3، مناطق کار تعیین شده باید عاری از مواد مولد استاتیک مانند فوم، وینیل، پلاستیک، پارچه یا هر ماده دیگری که بارهای ساکن را ایجاد می کند، نگهداری شود.

4، مناطق کار باید تمیز و مرتب نگه داشته شوند. برای جلوگیری از آلودگی مجموعه بردهای رایانه شخصی، خوردن یا کشیدن سیگار در محل کار مجاز نیست.

5، در صورت عدم استفاده، اجزای حساس و بردهای رایانه شخصی باید در کیسه ها یا جعبه های محافظ نگهداری شوند.

6، هنگام دست زدن به مجموعه های برد رایانه شخصیاپراتور باید با یکی از روش های زیر به درستی زمین شود:

• الف. پوشیدن مچ بند متصل به زمین.
• ب- پوشیدن دو پایه پاشنه پا و نگه داشتن هر دو پا بر روی یک سطح زمین اتلاف کننده ساکن.

7، مجموعه های برد PC باید توسط لبه ها اداره شوند. از دست زدن به مدارها یا قطعات خودداری کنید (شکل 1 را ببینید).

8، اجزاء نیز باید در صورت امکان توسط لبه ها کنترل شوند. از لمس سرنخ های قطعه خودداری کنید (شکل 2 را ببینید).

9، از کرم‌ها و لوسیون‌های دست حاوی سیلیکون استفاده نکنید، زیرا باعث ایجاد مشکلاتی در لحیم کاری و چسبندگی اپوکسی می‌شوند. لوسیون‌های ویژه‌ای که برای جلوگیری از آلودگی بردهای رایانه شخصی فرموله شده‌اند در دسترس هستند.

10، برای جلوگیری از آسیب فیزیکی باید از روی هم قرار دادن بردها و مجموعه های رایانه شخصی خودداری شود. قفسه ها و سینی های مخصوص برای جابجایی در دسترس هستند.
