SMD BGA Station Station
1. ir صفحه کلید BGA با 2 منطقه گرمایش .
2. مناسب برای یک تراشه با اندازه بزرگ (کمتر از 80*80 میلی متر) {{3}
3. مقرون به صرفه و ساده برای استفاده .
شرح

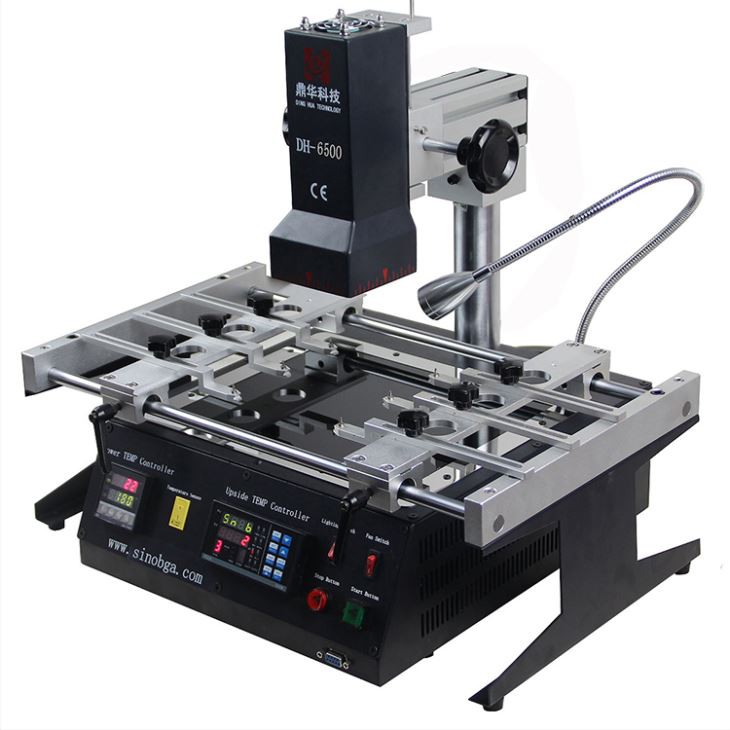

دستگاه بازگرداندن صفحه کلید IR
ایستگاه Rework BGA کامل IR با دو منطقه گرمایش ، مناسب برای تراشه های بزرگ (حداکثر 80 80 80 میلی متر) و PCB های مختلف مانند آن در تلویزیون ها ، کنسول های بازی و رایانه.
1. پارامتر تولید ایستگاه REWORK SMD BGA
| قدرت کل | 2300W |
| بخاری | 450W |
| بخاری پایین | 1800W ، کاملاً در یک محفظه شیشه ای محافظت شده |
| قدرت | 110 ~ 250V 50/60Hz |
| حرکات سر بالا | بالا / پایین ، آزادانه . |
| روشنایی | نور کار LED TAIWAN ، هر زاویه تنظیم شده . |
| انباره | 10 گروه از پروفایل دما را ذخیره کنید |
| موقعیت یابی | V-Groove ، پشتیبانی PCB را می توان در جهت X و Y با یک فیکسچر جهانی خارجی تنظیم کرد |
| کنترل دما | سنسور K ، حلقه بسته |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 270 * 320 میلی متر دقیقه 20 * 20 میلی متر |
| تراشه BGA | 5*5 ~ 80*80 میلی متر |
| حداقل فاصله تراشه | 0.15 میلی متر |
| سنسور خلق و خوی خارجی | 1 قطعه |
| ابعاد | L480 × W370 × H390 میلی متر |
| وزن خالص | تقریباً 15.5 کیلوگرم |
2. جزئیات محصول

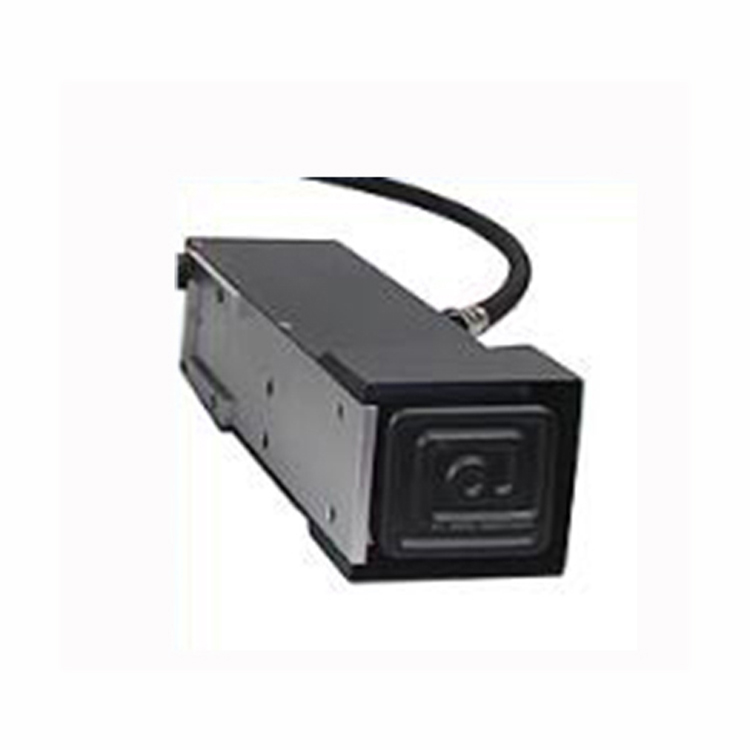

بخاری برتر IR: 80 × 80 میلی متر ، 450 W ، 110–240 V (اختیاری). می تواند تقریباً همه انواع تراشه . را گرم کند
مناسب برای مادربردهای حداکثر 270 × 320 میلی متر {{2}

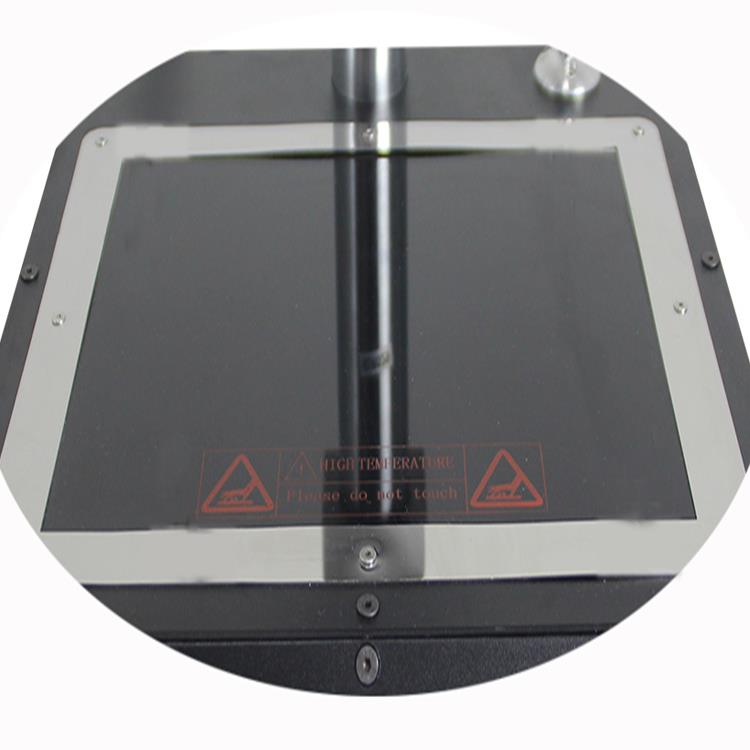

بخاری پایین IR: به طور کامل با یک سپر شیشه ای . محصور شده است

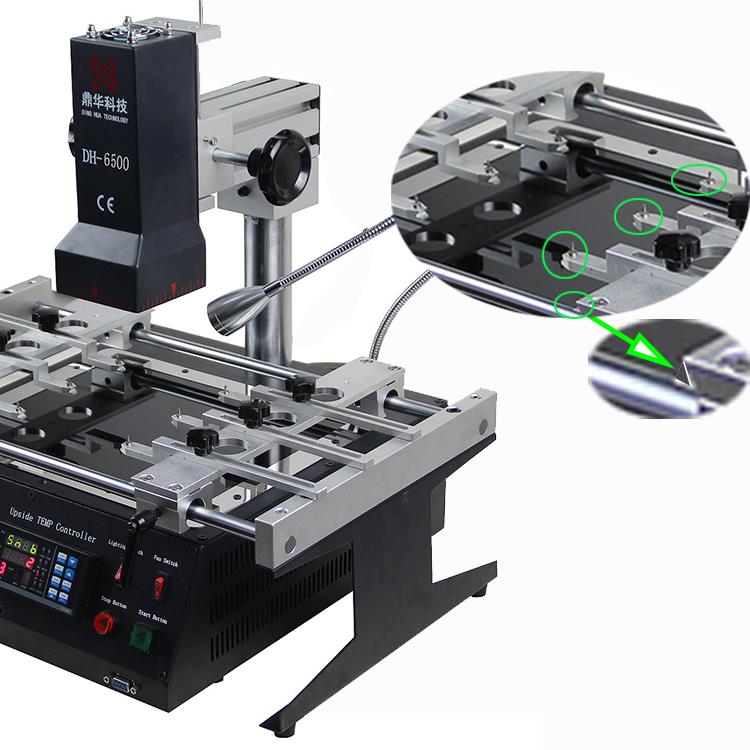

وسایل جهانیشامل کلیپ های تمساح ، "V" شیارها ، و پشتیبانی محدب برای ایمن کردن PCB های هر نوع تلویزیون و رایانه های شکل از آیفون ها {1}
مهم نیست که PCB تلویزیون ، کامپیوتر باشد حتی اگر آیفون و غیره .
وسایل جهانی برای هر PCB با شکل نامنظم

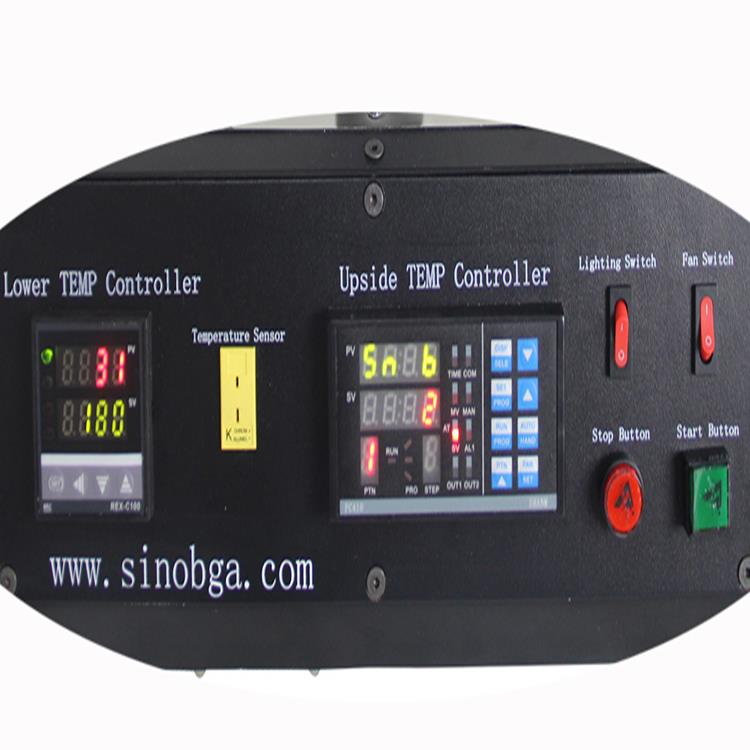

پانل ابزار برای تنظیم دما و زمان ، آسان برای کار و استفاده راحت
تابلو ابزار
3. ویژگی خاص
- بخاری با کیفیت بالا و با دوام وارداتی.
- صفحه گرمایش سرامیکی مادون قرمز ساخته شده تایوان با محافظ شیشه ای .
- گرمایش IR دو منطقه: هر دو منطقه از پیش گرمایش فوقانی و تحتانی.
- کنترل دمای حلقه بسته از نوع K با دقت 2 درجه.
- کانکتور سنسور خارجی برای خواندن دقیق تر دما .
- هشدار صدا: یادآوری صدا 5-10 ثانیه قبل از پایان چرخه گرمایش ، به اپراتور کمک می کند تا . آماده شود
4. سرویس ما دستگاه صفحه کلید BGA صفحه کلید IR ما
- قبل از تحویل: هر دستگاه تحت آزمایش لرزش 24 ساعته قرار می گیرد و به دنبال آن یک بازرسی نهایی.
- پس از زایمان: به محض ورود به گمرک ، ما از طریق ایمیل ، تلفن یا واتساپ با شما تماس می گیریم تا در ترخیص کالا از گمرک . کمک کنیم
- در رسید: ما راهنمایی نصب و پشتیبانی عملیاتی را ارائه می دهیم .
5. بسته بندی

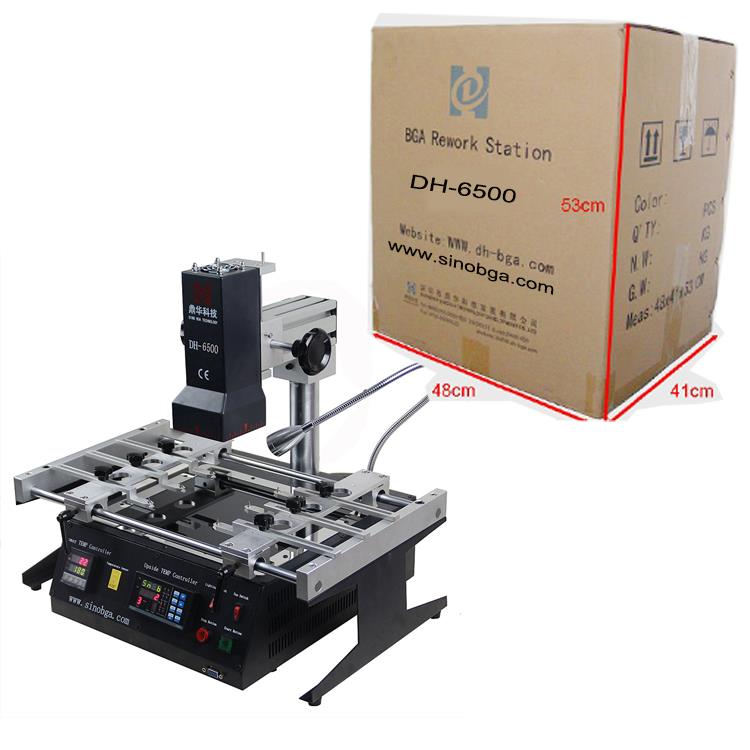

- مورد کارتن با درج فوم برای حمل و نقل ایمن .
- ابعاد بسته بندی شده: 41 53 41 سانتی متر ؛ وزن ناخالص: 23 کیلوگرم.
پرسش
ابزار و مواد
تعمیر ، عملیاتی بسیار پر کار است که بیشتر به مهارت های اپراتور متکی است تا در اتوماسیون. با وجود در دسترس بودن ابزارهای عالی تعمیر ، بسیاری از عملیات تعمیر داخلی مجهز هستند . موارد زیر برخی از دستورالعمل های اساسی برای تجهیزات ضروری مورد نیاز در یک عملیات تعمیر مدرن است:
1. ایستگاه کاری ارگونومیک
کار تعمیر مؤثر را نمی توان در یک میز کار قدیمی یا تنظیمات پیش ساخته انجام داد . reficer تعمیر تخته PC نیاز به سطح بالایی از غلظت و ظرافت دارد . بنابراین ، یک ایستگاه کاری مناسب - ESD پایه و مجهز به روشنایی کافی ، محل های برق و استفاده از Ergonomic به طور مکرر - هر زمان که می توان از آن استفاده کرد. بهره وری را بهبود بخشید.
2. میکروسکوپ استریو با کیفیت بالا
تعمیر دقیق نمی تواند بدون این نوع میکروسکوپ در همه زمان ها انجام شود . دسترسی محدود ناکافی است ، زیرا باید به طور مداوم مورد استفاده قرار گیرد .} در حالی که ممکن است برای بازرسی یا آموزش مناسب باشد ، آنها دارای وضوح ارائه شده توسط نوری با کیفیت {{{}}}} علاوه بر این ، میکروسیته می تواند میکروسکوپی را داشته باشد ، میکروسکوپ می تواند از نظر روشنگری داشته باشد. سیستمهایی که دارای goosenecks انعطاف پذیر برای جهت نور هستند بهترین گزینه ها برای این منظور {4.
3. لحیم کاری
لحیم کاری دقیق برای عملیات تعمیر مدرن بسیار حیاتی است .} تکنسین ها دیگر نمی توانند به ابزارهای سنتی لحیم کاری که معمولاً فقط چند سال پیش مورد استفاده قرار می گرفتند تکیه کنند . اکنون آنها نیاز به آهنین لحیم کاری با کیفیت بالا دارند که بسیار کنترل می شوند ، از نظر ارگونومیک طراحی و با دامنه گسترده ای از نکات ریز {3 {3}}}
4. ابزارهای حذف مؤلفه
تنوع فزاینده اجزای - چه بزرگ و چه کوچک - طیف وسیعی از ابزارها و تکنیک های تخصصی را برای حذف ایمن و کارآمد می طلبد . این ابزارها به طور معمول از یکی از روشهای گرمایش زیر استفاده می کنند: رسانا (با تماس) ، همرفتی (با گاز گرم) یا مادون قرمز (با استفاده از لامپ های مادون قرمز). برنامه .
5. ایستگاه پیش گرم کردن
هر زمان ممکن است ، کل صفحه رایانه شخصی را قبل از برداشتن اجزای SMT ، از قبل . redathating شوک حرارتی را از گرمایش موضعی کاهش می دهد و روند کار را سرعت می بخشد .}} در حالی که بیشتر امکانات دارای پخت یا خشک کردن اجاق های خشک کننده هستند ، یک ایستگاه گرمایشی اضافی برای حفظ دمای پایدار است. از فر خارج شده یا آن را از دمای محیط.} گرم کنید
6. ابزار حفاری و سنگ زنی میکرو
ابزارهای حفاری و سنگ زنی دستی که هم موتور و هم منبع تغذیه را در آن قرار می دهند ، کنترل کار تعمیر دقیق دشوار است.} یک ابزار حفاری سبک ، با کیفیت بالا و به سبک دندان برای کارهای دقیق.}} ترجیح داده می شود.
