ایستگاه اپتیکال BGA Reballing تمام اتوماتیک

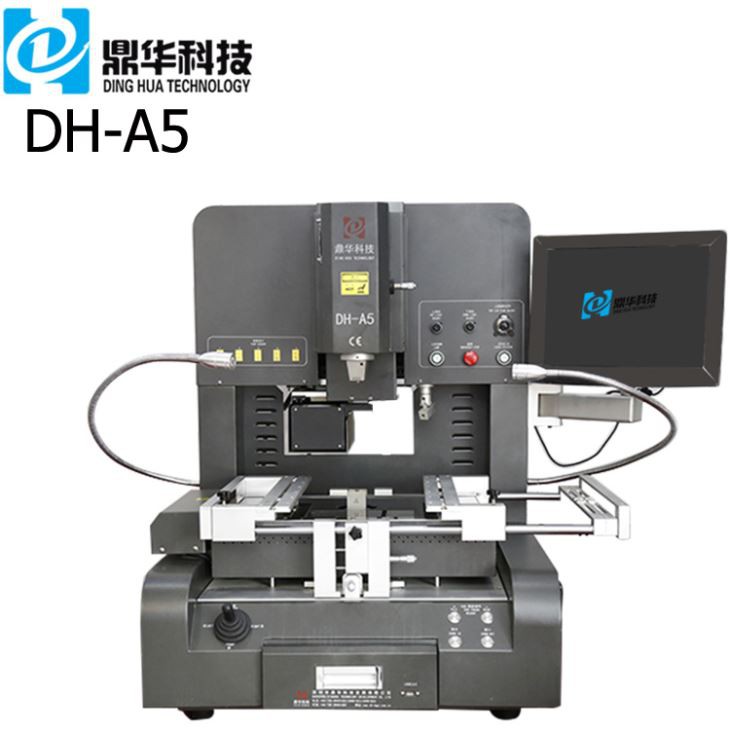

ایستگاه بازسازی تمام اتوماتیک BGA HD-A5 یک دستگاه تعمیر/مونتاژ پیشرفته با اپتیکال وارداتی است.

دوربین CCD، تغذیه تراشه خودکار که می تواند روی تراشه تا 80*80 میلی متر و وزن کمتر از 5 کیلوگرم بارگذاری شود.

مخصوصاً ثبت مشخصات کامل دمای آن برای شرکت های بین المللی بسیار مفید است، زیرا آنها نیاز دارند

تجزیه و تحلیل نتایج لحیم کاری و لحیم کاری در دماها و زمان های مختلف و غیره.

پارامترهای تولید ایستگاه اپتیکال کامل اتوماتیک bga reballing

جزئیات تولید ایستگاه اپتیکال کامل اتوماتیک bga reballing

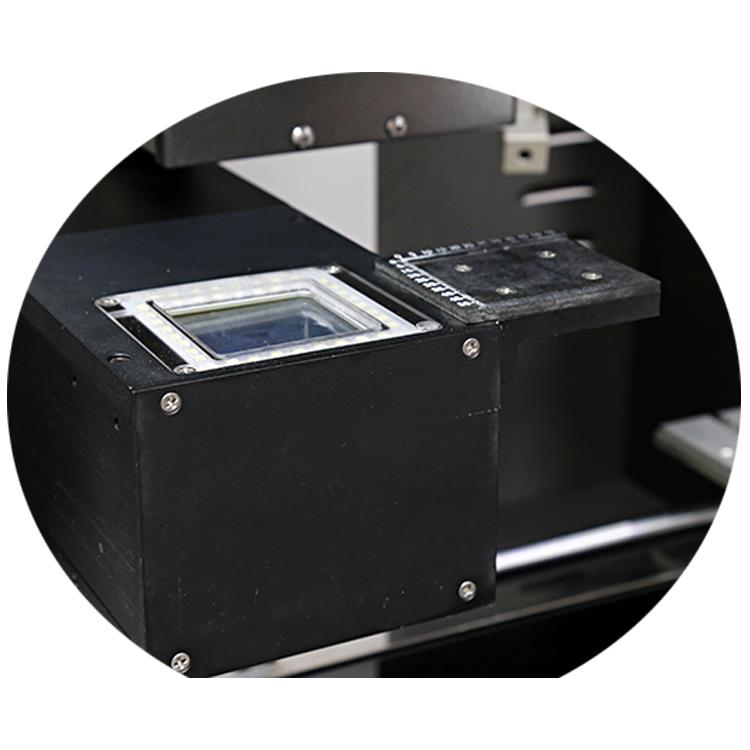

دوربین اپتیکال CCD و تغذیه کننده تراشه

دوربین CCD نوری وارداتی با عملکرد تقسیم دو رنگ، یک رنگ نقطه های تراشه، یکی نقاط PCB،

هر دوی آنها روی صفحه نمایش نشان داده می شوند.

تغذیه کننده تراشه، می تواند به طور خودکار تراشه را برای برداشتن یا جایگزینی حمل کند، اندازه تراشه می تواند 80 * 80 میلی متر باشد و

بارگیری کمتر از 5 کیلوگرم

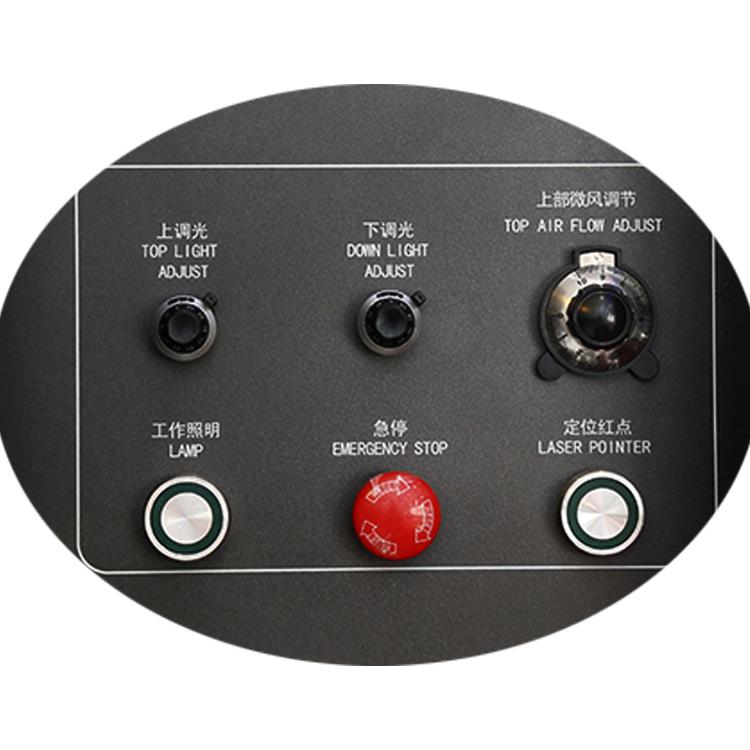

تنظیم جریان هوا بالا، می تواند دستی یا خودکار باشد، به خصوص برای تعمیر تراشه های میکرو بسیار مفید است.

تنظیم نور بالا/پایین، برای چراغ‌های CCD نوری که روی صفحه نمایشگر نمایش داده می‌شوند استفاده می‌شود.

دکمه اضطراری، در صورت نیاز می توان آن را در هر زمان فشار داد، سپس دستگاه بلافاصله متوقف می شود.

موقعیت یابی لیزری، که می تواند به PCB یا تراشه کمک کند تا موقعیت مناسب را روی میز کار پیدا کند.

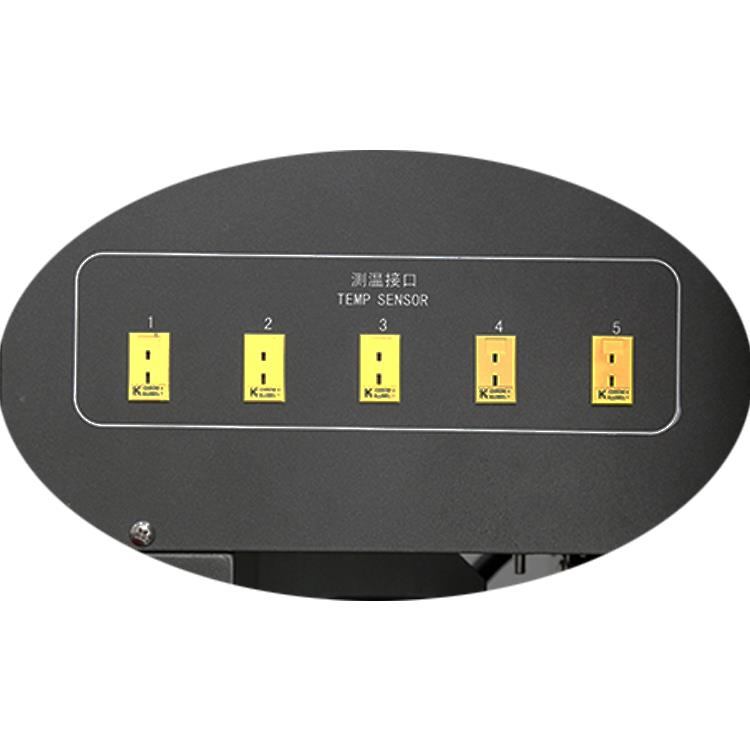

ترموکوپل چندگانه می تواند بهتر مناطق گرمایشی مختلف را آزمایش و تأیید کند، به طوری که دما را بهتر کالیبره کند

در صورت هر درجه حرارت کمتر یا بالاتر.

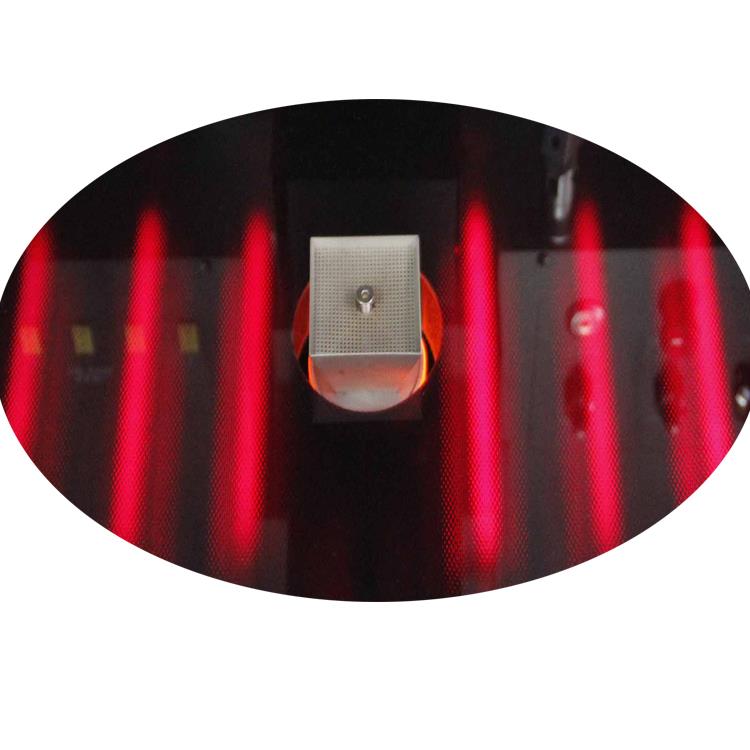

منطقه پیش گرمایش مادون قرمز، متشکل از 6 تکه لوله گرمایش فیبر و پوشیده از محافظ گالس است که می تواند مانع شود.

هر گونه اجزای کوچک حتی اگر گرد و غبار به درون آن ریخته شود، و این نور روشن به راحتی توسط نور جذب می شود

PCB، هنگام تعمیر PCB کوچک، 4 عدد از آنها را می توان خاموش کرد.

ایستگاه دوباره کاری خودکار BGA چگونه کار می کند:

صلاحیت محصول از ایستگاه reballing نوری کامل اتوماتیک bga

تاکنون مشتریان ما Foxconn، Lenovo و Huawei و غیره دارند، برخی از آنها از bga rework استفاده کرده اند.

ایستگاه برای بیش از 7 سال، و منعکس کننده بسیار خوب است.

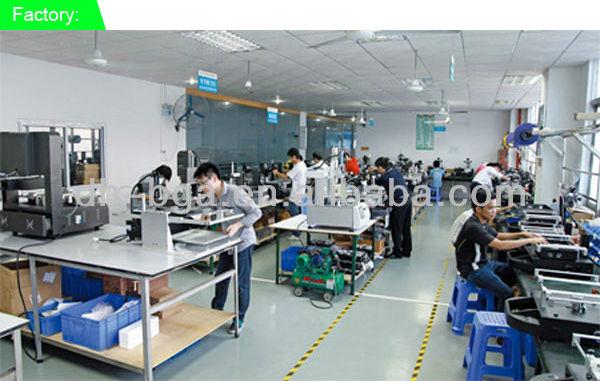

این یکی از نوک کوه یخ کارگاه است و ایستگاه بازکاری BGA DH-A5 در حال مونتاژ است.

تنظیم، تمیزی کف و انباشته شدن مرتب، یکی از شرایط ضروری کیفیت خوب است.

اعطا شده CE، اختراعات و سیستم گواهی کیفیت محصول و غیره که نشانه محصولات عالی هستند.

سوالات متداول:

چند نکته در مورد تعمیر

اندازه برد مداری که اغلب تعمیر می کنید چقدر است؟

اندازه سطح کار میز دوباره کاری BGA را که خریداری می کنید، تعیین کنید. به طور کلی، اندازه نوت بوک های معمولی و مادربردهای کامپیوتر کمتر از 420x400 میلی متر است. این یک دستورالعمل اساسی در هنگام انتخاب یک مدل است.

اندازه تراشه ای که اغلب لحیم کاری می شود

دانستن حداکثر و حداقل اندازه تراشه مهم است. به طور معمول، تامین کننده چهار نازل ارائه می دهد. اندازه بزرگترین و کوچکترین تراشه ها اندازه نازلی را که باید انتخاب کنید تعیین می کند.

اندازه منبع تغذیه

به طور کلی، کابل های برق اصلی در تعمیرگاه های فردی 2.5 میلی متر مربع است. هنگام انتخاب یک ایستگاه دوباره کاری BGA، امتیاز توان نباید از 4500 وات تجاوز کند. اگر این کار را انجام دهد، ممکن است در معرفی کابل برق با مشکل مواجه شود.

با عملکرد

آیا 3 منطقه دمایی دارد؟

سه ناحیه دما باید شامل سر گرمایش بالایی، هد گرمایشی پایینی و منطقه پیش گرمایش مادون قرمز باشد. این سه ناحیه پیکربندی استاندارد هستند. در حال حاضر، برخی از محصولات موجود در بازار تنها دارای دو ناحیه دمایی هستند که شامل قسمت حرارتی بالایی و ناحیه پیش گرمایش مادون قرمز است. درصد موفقیت جوش برای این مدل ها بسیار پایین است، بنابراین هنگام خرید حتما این مورد را بررسی کنید.

آیا هد گرمایش پایین می تواند بالا و پایین حرکت کند؟

هد گرمایش پایینی باید بتواند بالا و پایین حرکت کند. این یکی از ویژگی های اساسی یک ایستگاه دوباره کاری BGA است. هنگام کار با بردهای مدار نسبتاً بزرگ، نازل سر گرمایش پایینی به گونه ای طراحی شده است که از طریق طراحی ساختاری، پشتیبانی کمکی را فراهم کند. اگر نتواند بالا و پایین حرکت کند، این نقش را ایفا نمی کند و میزان موفقیت جوشکاری بسیار کاهش می یابد.

آیا قابلیت تنظیم منحنی هوشمند دارد؟

تنظیم پروفیل دما یکی از مهمترین جنبه ها در هنگام استفاده از ایستگاه بازسازی BGA است. اگر منحنی دما به درستی تنظیم نشود، میزان موفقیت جوشکاری بسیار پایین خواهد بود و ممکن است جوشکاری یا جداسازی قطعات ممکن نباشد. در حال حاضر محصولاتی مانند GM5360 شرکت Goldpac Technology در بازار وجود دارد که تنظیمات منحنی دمایی مناسبی را ارائه می دهد.

آیا عملکرد لحیم کاری مجدد دارد؟

اگر تنظیم منحنی دما نادرست باشد، استفاده از این تابع می تواند به طور قابل توجهی میزان موفقیت جوشکاری را بهبود بخشد. دمای جوش را می توان در طول فرآیند گرمایش تنظیم کرد.

آیا عملکرد خنک کننده دارد؟

به طور کلی از فن های جریان متقاطع برای خنک سازی استفاده می شود.

آیا پمپ خلاء داخلی وجود دارد؟

یک پمپ خلاء داخلی برای جذب تراشه BGA هنگام جدا کردن آن راحت است.
