ایستگاه رادیویی BGA نوری گرم نوری
ایستگاه رادیویی BGA مجازی نازک این دستگاه DH-G730 ایستگاه کاری اتوماتیک IC با صفحه نمایش 15 اینچ و 1080P و دوربین CCD نوری است که می تواند دو رنگ برای تراشه و PCB را تقسیم کند، مخصوصا برای IC از تلفن همراه استفاده می شود. مانند آی فون، سامسونگ، هوآوی و Xiaomi ...
شرح
ایستگاه رادیویی BGA نوری گرم نوری

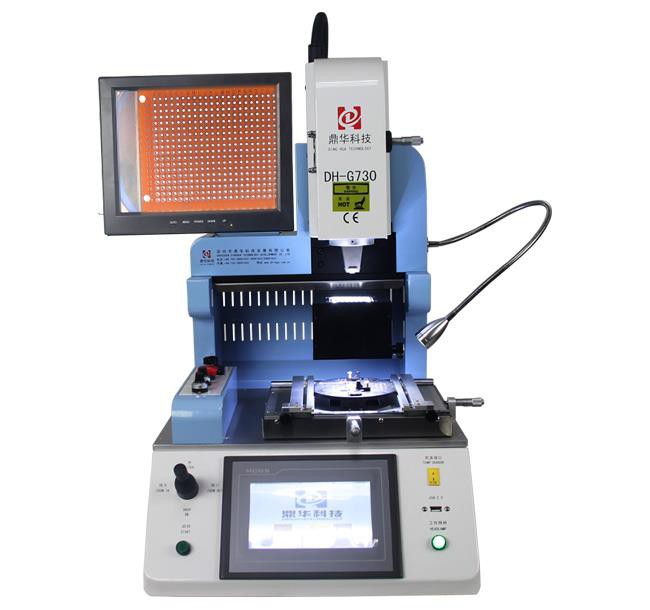

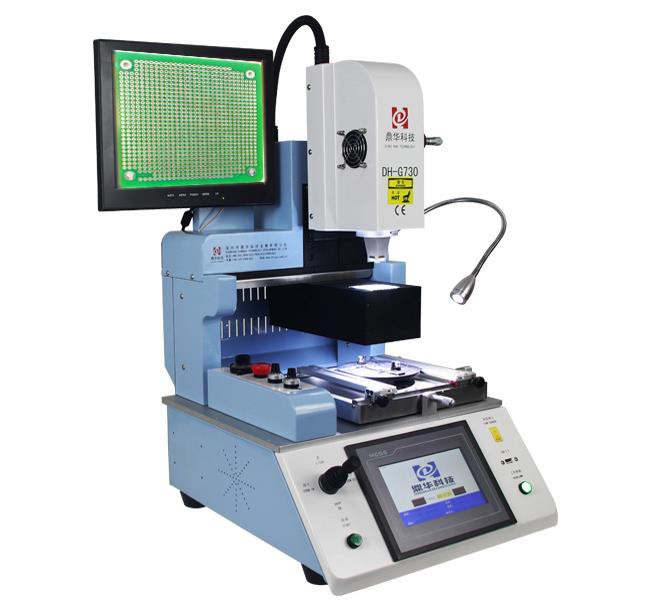

این دستگاه DH-G730 یک ایستگاه کاری مجدد IC با صفحه نمایش 15 اینچ و 1080P و دوربین CCD نوری است که می تواند دو رنگ را برای تراشه و PCB تقسیم کند، مخصوصا برای IC های تلفن همراه مانند آی فون، سامسونگ ، Huawei و Xiaomi و غیره
جزئیات محصول از ایستگاه رادیویی نوری BGA نوری گرم
حداکثر قدرت | 2500 وات |
بخاری بالا | 1200 وات |
بخاری پایین | 1200 وات |
قدرت | AC110 ~ 240V ± 10٪ 50 / 60Hz |
حالت کاربری | دو حالت: دستی و اتوماتیک. صفحه لمسی HD، دستگاه هوشمند انسان، تنظیمات سیستم دیجیتال. |
لنز دوربین CCD نوری | 90 درجه باز / تاشو |
صفحه نمایش | 1080P |
بزرگنمایی دوربین | 1x - 200x |
اصلاح Workbench: | ± 15 میلیمتر جلو / عقب، ± 15 میلیمتر راست / چپ، |
میکرومتر بالا برای تنظیم زاویه | 60 ͦ |
دقت قرار دادن: | ± 0.01 میلیمتر |
موقعیت PCB | موقعیت مکانی هوشمند، PCB را می توان در جهت X، Y با "پشتیبانی از 5 امتیاز" تنظیم کرد. + VC groove + bracket + اتصالات جهانی. |
روشنایی | تایوان نور کار می کند، هر زاویه ای قابل تنظیم است |
ذخیره سازی مشخصات دما | 50000 گروه |
کنترل دما | K سنسور، حلقه نزدیک |
روش در حال اجرا | کنترل PLC |
دقت دما | ± 1 ℃ |
اندازه PCB | انواع مادربردهای تلفن همراه |
تراشه BGA | 1x1 - 80x80 میلیمتر |
حداقل فاصله تراشه | 0.15 میلیمتر |
سنسور خسارت خارجی | 1 کامپیوتر |
ابعاد | L420 × W450 × H680 mm |
وزن خالص | 35 کیلوگرم |
جزئیات محصول هواپیما BGA نورد گرم

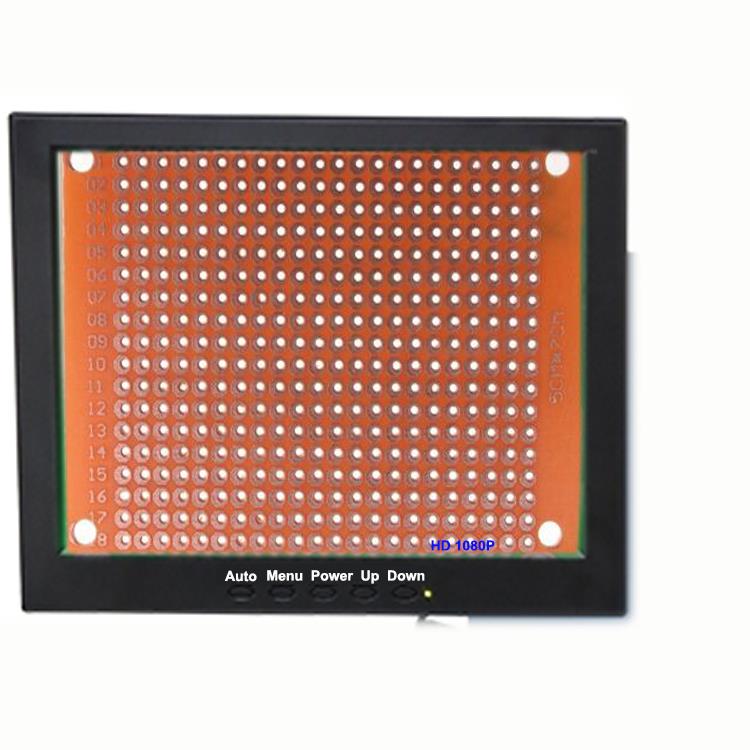

صفحه نمایش مانیتور HD، 1080P، نقاط تراشه و PCBA را می توان در آن تصویربرداری کرد، هنگام مشاهده دو نوع رنگ بهم زدن، فقط روی "شروع" کلیک کنید تا دستگاه شروع شود.
دوربین CCD نوری وارداتی است که می تواند دو نوع رنگ را روی صفحه نمایش مانیتور نشان دهد تا برای BGA، IC، QFN و غیره هماهنگ شود.

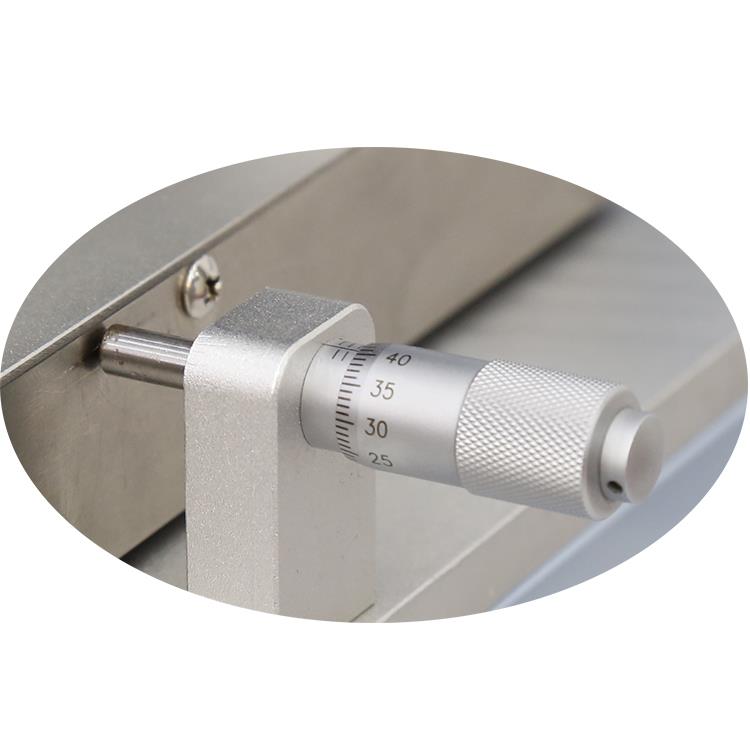

میکرومتر برای PCB به درستی یا چپ و عقب و یا عقب برای تنظیم تراشه به PCB.

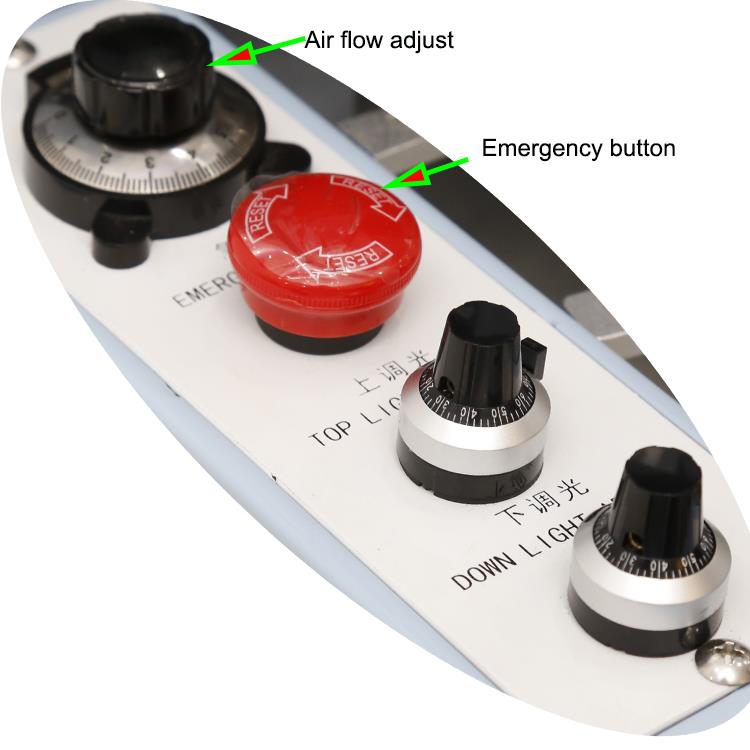

Bga دکمه های عملکردی ایستگاه را اصلاح می کند، مانند تنظیم جریان هوا برای هوای گرم بالا هنگام نشت یا جوش، دکمه های اضطراری و تنظیم نور برای دوربین CCD.

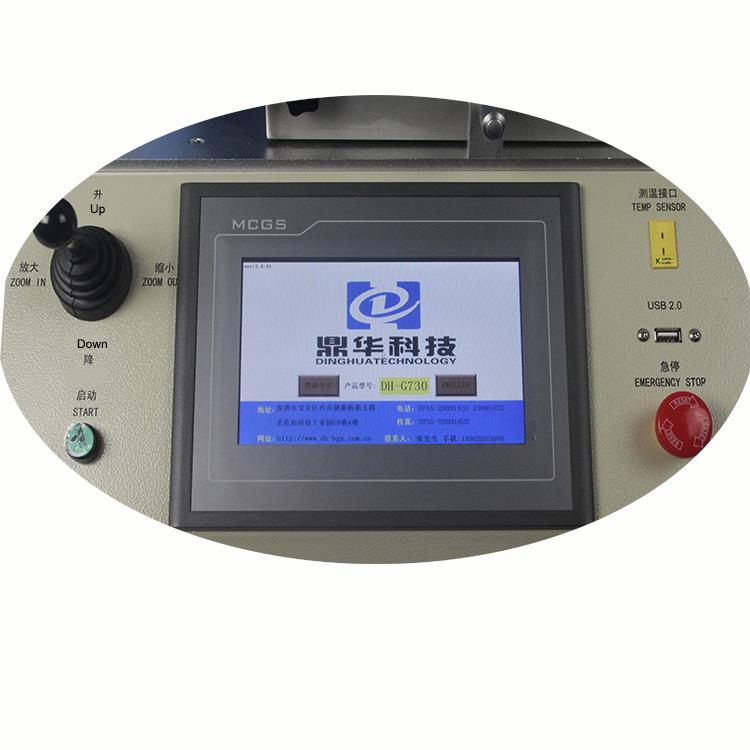

DH-G730 bga رابط کارخانه ایستگاه بازسازی، ساده و آسان برای کار، تمام پارامتر را می توان بر روی صفحه نمایش لمسی تنظیم شده است، این مرکز کنترل این کل ماشین است.
درباره کارخانه ما

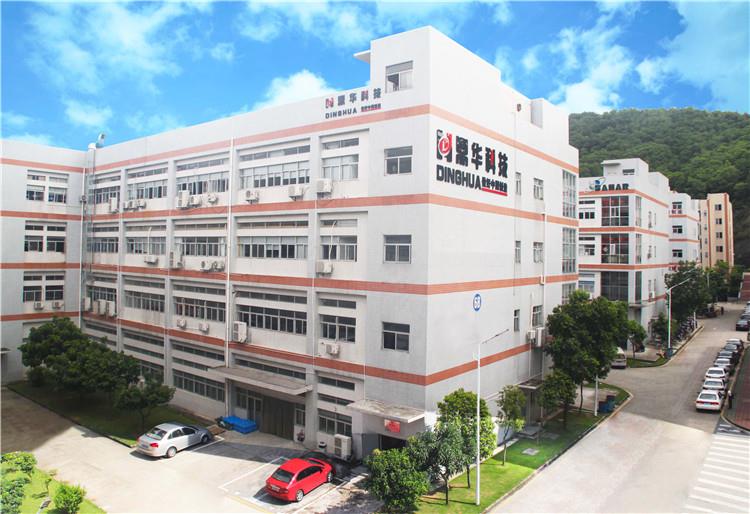

کارخانه ما در خارج از کشور
واحد توسعه و تحقیق برای سبک جدید Bga تکمیل ایستگاه توسعه

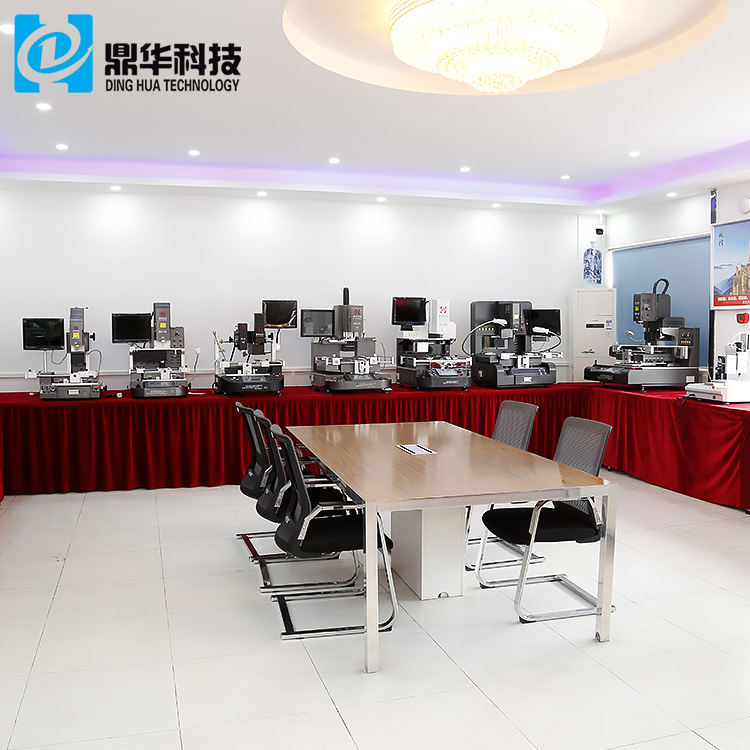

اتاق نمایشگاه روشن و گسترده برای ایستگاه کاری BGA برای بازدید مشتری
یکی از دفتر ما

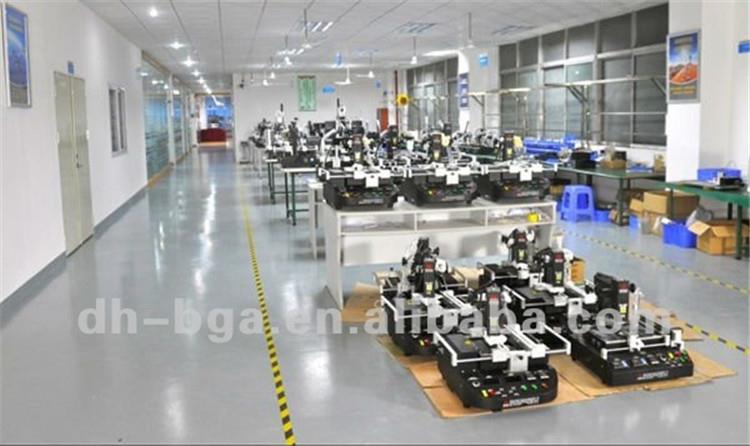

کارگاه ما برای جمع آوری ایستگاه کاری BFA
تحویل، حمل و نقل و خدمت از ایستگاه گرمایی نوری bga reballing
تمام دستگاه در مورد تخته سه لا بسته بندی می شود (بدون نیاز به بخار سازی)، و برای دستگاه ثابت، میله های چوب، فوم و کاغذ کارتن کوچک و غیره قرار می گیرد.
هر دستگاه دارای حداقل یکسال گارانتی برای کل ماشین و 3 سال برای دستگاه های گرمایش، اگر سفارش بیش از 10 تنظیم در یک زمان، سال گارانتی خواهد بود 3 سال است.
پرسش و پاسخ از ایستگاه regaling نوری bga نوری گرم
1. Q: اگر من باید از یک نازل برای هوای گرم استفاده کنم؟
A: بله، اگر اندازه تراشه شما منظم نباشد، نازل را می توان سفارشی کرد.
2. Q: وقتی من باقی مانده را پاک کنم، آیا باید از الکل استفاده کنم؟
A: نه، شما همچنین می توانید از حلال استفاده کنید، به هر حال، پس از استفاده از آن، بهتر است دست خود را بشویید.
3. Q: چند دستگاه دوز دستگاه بخاری دارند؟
A: 2 بخاری، هر دو آنها هوای گرم هستند، همانطور که همه PCB های تلفن همراه بسیار کوچک هستند، لازم نیست که حرارت داده شوند.
4. Q: اندازه قلم ساخته شده در آن، اندازه آن می تواند باشد؟
A: اندازه موجود از 1 * 1 ~ 80 * 80 میلی متر است
تعمیر دانش یا راهنمایی
تعمیر حفره، روش پیوند
طرح کلی
این روش برای تعمیر آسیب شدید به یک سوراخ یا تغییر اندازه، شکل یا مکان یک ابزار پشتیبانی نشده یا سوراخ نصب استفاده می شود. سوراخ ممکن است دارای اجزای اجزاء، سیم، اتصال دهنده ها، پین ها، پایانه ها یا سایر سخت افزارها باشد. این روش تعمیر با استفاده از یک دم از تطبیق مواد هیئت مدیره و اپوکسی با مقاومت بالا برای ایمن کردن دمو در محل. پس از اینکه مواد جدید در محل جایگذاری شده است، می توان یک سوراخ جدید حفاری کرد. این روش را می توان در هیئت مدیره PC و یکپارچه، دو طرفه و چند لایه PC استفاده کرد.
احتیاط
اتصالات آسیب دیده لایه داخلی ممکن است نیاز به سیم سطح اضافه شود.
منابع
1.0 پیشگفتار
2.1 دستکاری مجامع الکترونیکی
2.2 تمیز کردن
2.5 پخت و پیش گرم کردن
2.7 مخلوط کردن و دستکاری اپوکسی
TOOLS & MATERIALS
مواد پایه رد
پاک کننده
پایان میلز
اپوکسی
سیستم میکرو حفاری
میکروسکوپ
مخلوط کردن چوب
فر
دقیق چاقو
سیستم دقیق مته
ریش تراش
نوار، درجه حرارت بالا
دستمال مرطوب
روش
1.Clean منطقه.
2. حفره سوراخ آسیب دیده یا نادرست را با استفاده از یک آسیاب پایان کاربید یا مته انجام دهید. حفاری سوراخ را با استفاده از یک ماشین پرس یا ماشین مته دقت و دقت انجام دهید. قطر ابزار برش باید تا حد ممکن کوچک باشد و هنوز هم تمام قسمت آسیب دیده را شامل می شود.
توجه داشته باشید
عملیات ساییدگی می تواند اتهامات الکترواستاتیک ایجاد کند.
3. یک قطعه از میله مواد جایگزین را خرد کنید. میله مواد پایه از سهام FR-4 Dowel ساخته شده است. طول را حدود 12.0 میلی متر (0.50 ") طولانی تر از حد لازم برش دهید.
4.Clean منطقه بازسازی شده.
5. استفاده از نوار درجه حرارت بالا برای محافظت از قطعات در معرض از هیئت مدیره PC مجاور منطقه مجدد.
6. اپوکسی را مخلوط کنید.
7. هر دو دم و سوراخ با اپوکسی را با هم مخلوط کنید. اپوکسی اضافی در اطراف محیط جدید را اعمال کنید. حذف اپوکسی اضافی
8. اپوکسی را در هر روش 2.7 مخلوط و دستکاری اپوکسی.
احتیاط
برخی از اجزاء ممکن است به دمای بالا حساس باشند.
9. نوار را بردارید و مواد اضافی را با استفاده از تیغه تیغه برش دهید. خرد کردن یا خرد کردن را با سطح تخته انجام دهید.
10. انجام این کار را با تکمیل حفره ها و اضافه کردن مدار به صورت مورد نیاز انجام دهید.
