صفحه لمسی HD Touch BGA MACHINE
ایستگاه Rework DH-B1 BGA بدون ابزار ، بدون گاز ، فوراً/دقیقاً قابل کنترل ، تمیز ، ماژولار ، قابل ارتقاء است و 100 ٪ بازگرداندن SMD را بدون هیچ گونه عوارض تولید می کند . این سطح بسیار بالایی از پروفایل و فرآیند.} را فراهم می کند.
شرح
ویژگی های محصول1.
- رابط انسانیچندین حالت عملکرد و سطح اجازه را ارائه می دهد . جوشکاری ، ویرانی و نصب می تواند به صورت دستی انجام شود . آسان برای کار .
- صفحه لمسی با وضوح بالا، حداکثر 800 × 600 پیکسل .
- مجهز به فن جریان تحمل توپ دوتایی Deltaبرای تأمین هوا-نیاز به منبع هوای خارجی.
- ماژول کانال dcce 6- را تصویب می کندبرای سیستم کنترل دما با تنظیم خودکار PID {{0}
- بخاری ها در زمان واقعی کنترل می شوند. در صورت تصادف ، سنسورهای مربوطه سیگنال هایی را به PLC ارسال می کنند ، که کانال خروجی را خاموش می کند و وضعیت گسل را نشان می دهد ،به طور خودکار از سیستم محافظت می کند.
مشخصات {{0}
| قدرت | 4800W |
| لپ | هوای گرم 800W |
| بخاری پایین | هوای گرم 1200W ، مادون قرمز 2400W |
| منبع تغذیه | AC220V ± 10 ٪ 50/60Hz |
| بعد | L535*W650*H600 میلی متر |
| موقعیت یابی | پشتیبانی V-Groove PB ، و با یک فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل نوع k. کنترل حلقه بسته ، گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 355*335 mm . min 50*50 mm |
| تنظیم دقیق میز کار | 15 میلی متر رو به جلو/عقب ، 15 میلی متر ± راست/چپ |
| تراشه BGA | 80*{1}}*2mm |
| حداقل فاصله تراشه | 0.15 میلی متر |
| سنسور | 1 (اختیاری) |
| وزن خالص | 30 کیلوگرم |
4. جزئیات of hd Tلقب دادنSچاکبوقلمون RکارMمعلق

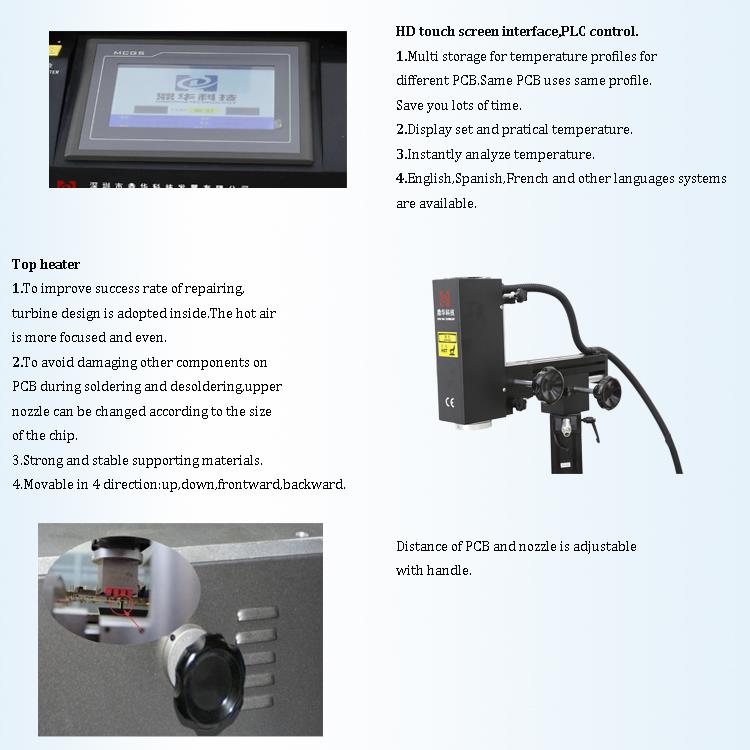

1. HD رابط صفحه نمایش لمسی ؛
2. سه بخاری مستقل (هوای گرم و مادون قرمز) ؛
3. قلم خلاء ؛

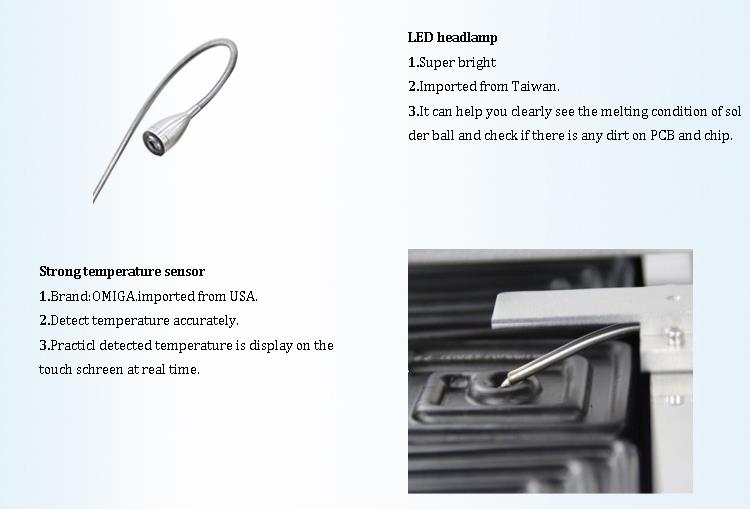

4. readlamp LED .
5. گواهی

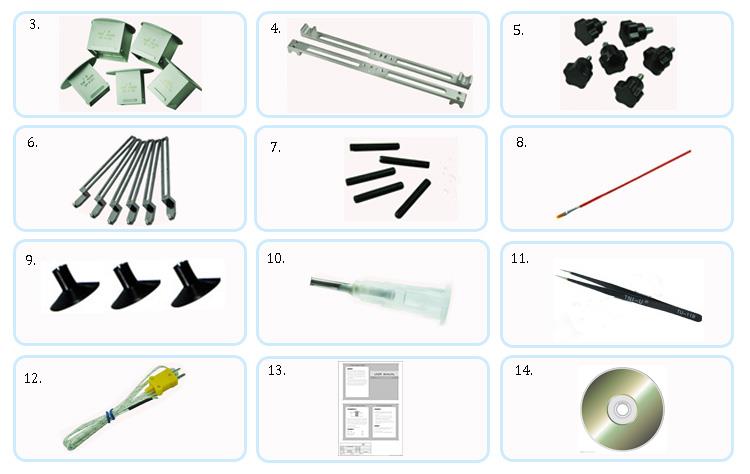

6. بسته بندی و حمل و نقل
دانش مرتبط7.
SMD چیست؟
SMD مخفف استدستگاه نصب شده سطح، که به مؤلفه های مورد استفاده درفناوری سطح سطح(smt) .
در مراحل اولیه تولید تخته مدار الکترونیکی ، تمام مونتاژ به صورت دستی. انجام شد که اولین دستگاه های خودکار معرفی شدند ، آنها فقط می توانند اجزای سرب ساده را قرار دهند. قطعات پیچیده تر هنوز هم برای قرار دادن دستی برای لحیم کاری موج .
اجزای نصب شده در سطح حدود 20 سال پیش معرفی شدند و دوران جدیدی را نشان می دهند که در آن تقریباً تمام قطعات منفعل به اجزای فعال و مدارهای یکپارچه منتقل شده به شکل سطح سطح (SMD) .} این اکنون می تواند توسط ماشین های وانت خودکار انجام شود {8.}}}
مونتاژ:
برای مدت طولانی ، اعتقاد بر این بود که تمام اجزای پین در نهایت به بسته های SMD تبدیل می شوند . امروز ، فناوری SMD به طور گسترده ای در نمایشگرهای LED . استفاده می شود
سه در یکنوعی از فناوری صفحه نمایش LED SMD است ، که در آن سه تراشه LED رنگی مختلف در فواصل خاص در یک چسب یکسان قرار می گیرند .
نمایشگرهای LED تمام رنگ با استفاده از فناوری SMD سه در یک دارای زاویه دید گسترده تری هستند و می توانند سطوح تحت درمان با بازتاب پراکنده را نشان دهند . این منجر به کاهش دانه و یکنواختی بهبود یافته. از نظر رنگ ، جداسازی اسپکتروفتومتری در نمایشگرهای سه در یک است.
از آنجا که کل سطح نور را منتشر می کند ، نمایشگرهای سه در یک رنگ یکنواخت تر و صافی بهبود یافته را ارائه می دهند ، و آنها را به عنوان استاندارد برای نمایشگرهای LED با کیفیت بالا-3.} با این حال ، به دلیل فرآیند تولید پیچیده و نگهداری چالش برانگیز ، هزینه نسبتاً زیاد است ، بنابراین این فناوری به طور کلی برای محصولات صفحه نمایش بالا {5. رزرو می شود.
