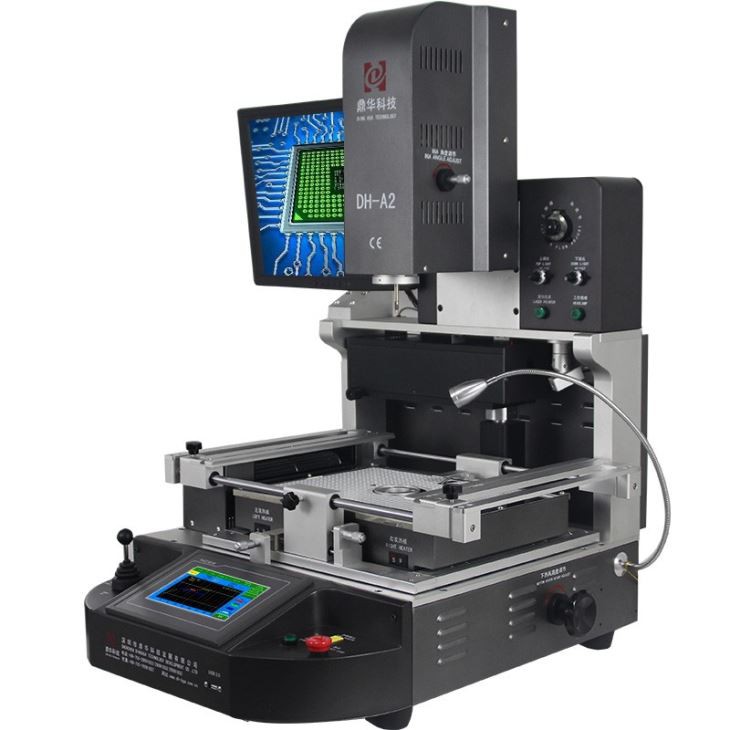

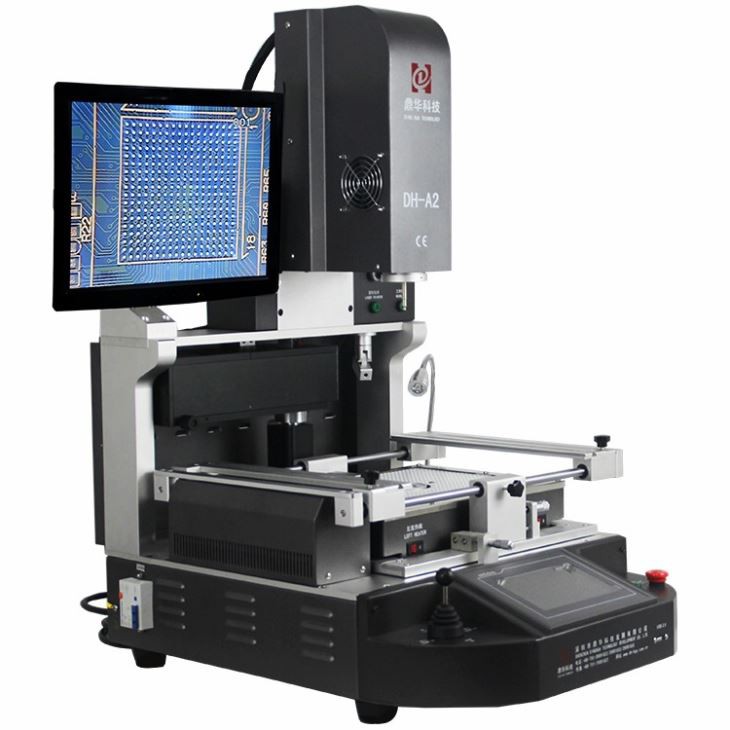

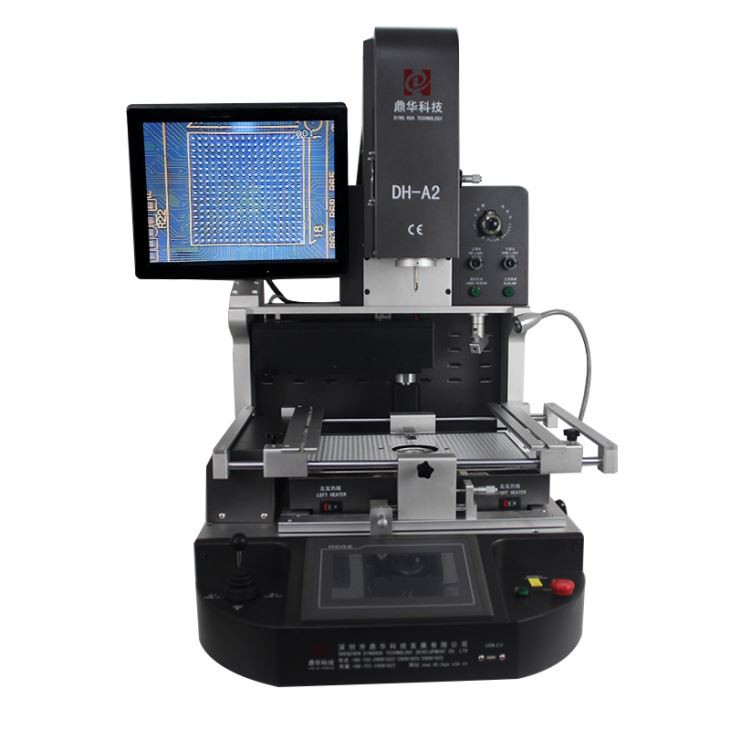

دستگاه ریبال اتوماتیک آی سی موبایل

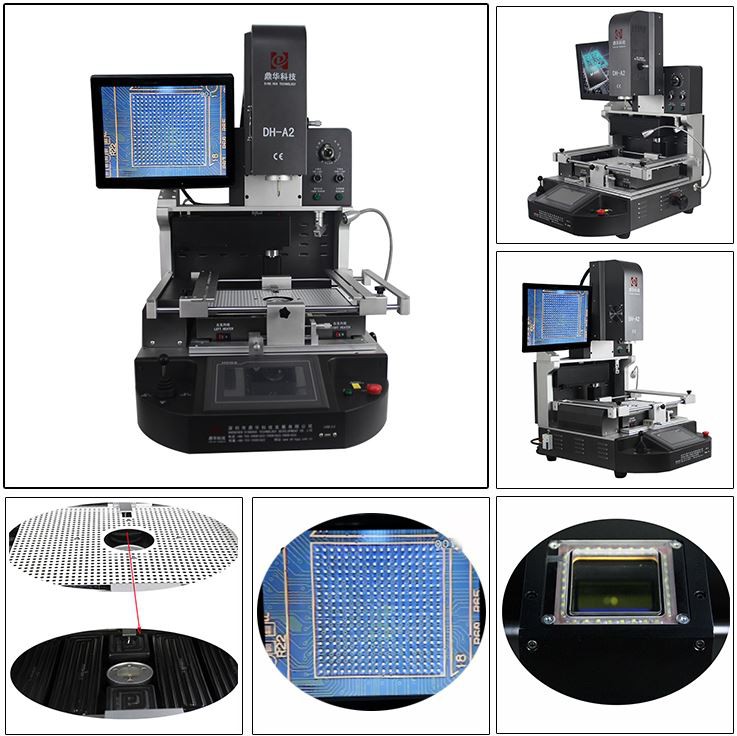

سیستم هم ترازی نوری 1.HD CCD برای موقعیت یابی2. عملکرد ایمنی برتر با حفاظت اضطراری3. سر گرمایش بالا و سر نصب 2 در 1 طراحی4. جریان هوای بالا قابل تنظیم برای پاسخگویی به نیاز هر تراشه
شرح
دستگاه ریبال اتوماتیک آی سی سیار
دستگاه ریبال خودکار آی سی سیار دستگاهی است که برای تعمیر یا تعویض مدارهای مجتمع (IC) روی
مادربرد تلفن همراه این یک راه کارآمد و مقرون به صرفه برای تعمیر آی سی های آسیب دیده بدون تعویض است
کل مادربرد، زمان و هزینه تعمیر را برای تکنسین کاهش می دهد.
دستگاه reballing از فرآیندهای مختلفی مانند پیش گرم کردن، شار، تراز، جریان مجدد و خنک کننده برای تعمیر استفاده می کند.
یا آی سی را در دستگاه تلفن همراه جایگزین کنید. این فرآیند شامل حذف IC آسیب دیده از مادربرد، پاک کردن
منطقه را بچینید، توپ های جدید ساخته شده از یک آلیاژ خاص را در موقعیت دقیق آی سی حذف شده قرار دهید و سپس لحیم کاری کنید.
آی سی جدید روی مادربرد
دستگاه reballing خودکار در زمان صرفه جویی می کند و خطر آسیب به مادربرد را همانطور که طراحی شده است کاهش می دهد
این کار را به طور خودکار انجام دهید، و اطمینان حاصل کنید که فرآیند reballing به طور موثر انجام می شود.
به طور خلاصه، دستگاه ریبال خودکار آی سی موبایل یک ابزار ضروری برای تکنسین های تعمیرات تلفن همراه است، زیرا
با تعمیر مادربرد به جای تعویض کامل، روند تعمیر را سرعت می بخشد و در هزینه ها صرفه جویی می کند.
| حداکثر قدرت | 5500W |
| 3 عدد بخاری مستقل | هوای داغ بالا 1200 وات، هوای داغ پایین 1200 وات، پیش گرمایش مادون قرمز پایین 3000 وات |
| ولتاژ | 110~240 ولت به اضافه /{2}} درصد 50/60 هرتز |
| قطعات الکتریکی | صفحه نمایش لمسی 7 اینچی به همراه ماژول کنترل دما هوشمند با دقت بالا و درایور موتور پله ای به علاوه PLC به علاوه صفحه نمایش LCD به علاوه سیستم CCD نوری با وضوح بالا به علاوه موقعیت یابی لیزری |
| کنترل دما | K-Sensor حلقه بسته به اضافه PID جبران خودکار دما به اضافه ماژول دما، دقت دما y در ± 2 درجه. |
| موقعیت یابی PCB | شیار V به اضافه فیکسچر جهانی به همراه قفسه PCB متحرک |
| اندازه PCB قابل اجرا | حداکثر 370x410mm حداقل 22x22mm |
| اندازه BGA قابل اجرا | 1*1mm~80x80mm |
| ابعاد | 600x700x850mm (L*W*H) |
| وزن خالص | 70 کیلوگرم |
خصوصیات پیشرفته
① جریان هوای داغ بالا قابل تنظیم است تا نیاز هر تراشه را برآورده کند.
② لحیم کاری، نصب و لحیم کاری خودکار.
③ موقعیت یابی لیزری داخلی، به موقعیت یابی سریع PCB کمک می کند.
④ سیستم گرمایش مادون قرمز با سه بخاری مستقل.

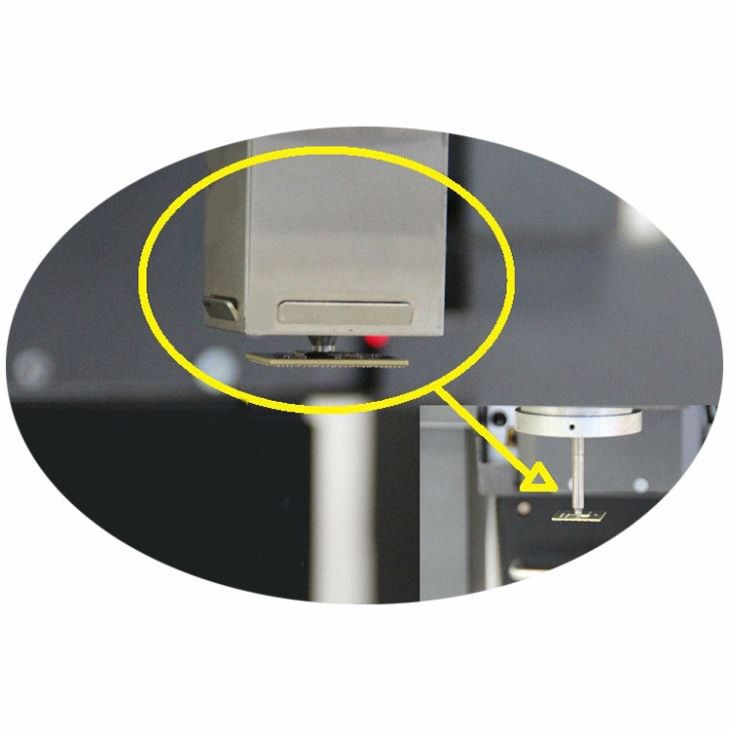

⑤ سر نصب با دستگاه تست فشار داخلی، برای محافظت از PCB از خرد شدن.
⑥ خلاء تعبیه شده در سر نصب، تراشه BGA را به طور خودکار پس از اتمام لحیم کاری برمیدارد.
1. ماشین: 1 مجموعه
2. همه بسته بندی شده در جعبه های چوبی پایدار و محکم، مناسب برای واردات و صادرات.
3. نازل بالا: 3 عدد (31 * 31 میلی متر، 38 * 38 میلی متر، 41 * 41 میلی متر)
نازل پایین: 2 عدد (34 * 34 میلی متر، 55 * 55 میلی متر)
4. تیر: 2 عدد
5. دستگیره آلو: 6 عدد
6. ثابت جهانی: 6 عدد
7. پیچ پشتیبانی: 5 عدد
8. قلم قلم مو: 1 عدد
9. فنجان جاروبرقی: 3 عدد
10. سوزن خلاء: 1 عدد
11. موچین: 1 عدد
12. سیم سنسور دما: 1 عدد
13. کتاب آموزش حرفه ای: 1 عدد
14. سی دی آموزشی: 1 عدد
