ایستگاه دوباره کاری Bga تمام اتوماتیک

   دستگاه بازکاری تمام اتوماتیک BGA با سیستم تراز نوری و تغذیه خودکار تراشه

تراز نوری، کنترل هوشمند دما، لحیم کاری و لحیم کاری خودکار و یک کلید برای کار مجدد،

که می تواند به شما کمک کند تا مراحل کار مجدد را آسان تر کنید.

پرمتر محصول

تصویر محصول

شرح عملکرد

صفحه نمایش

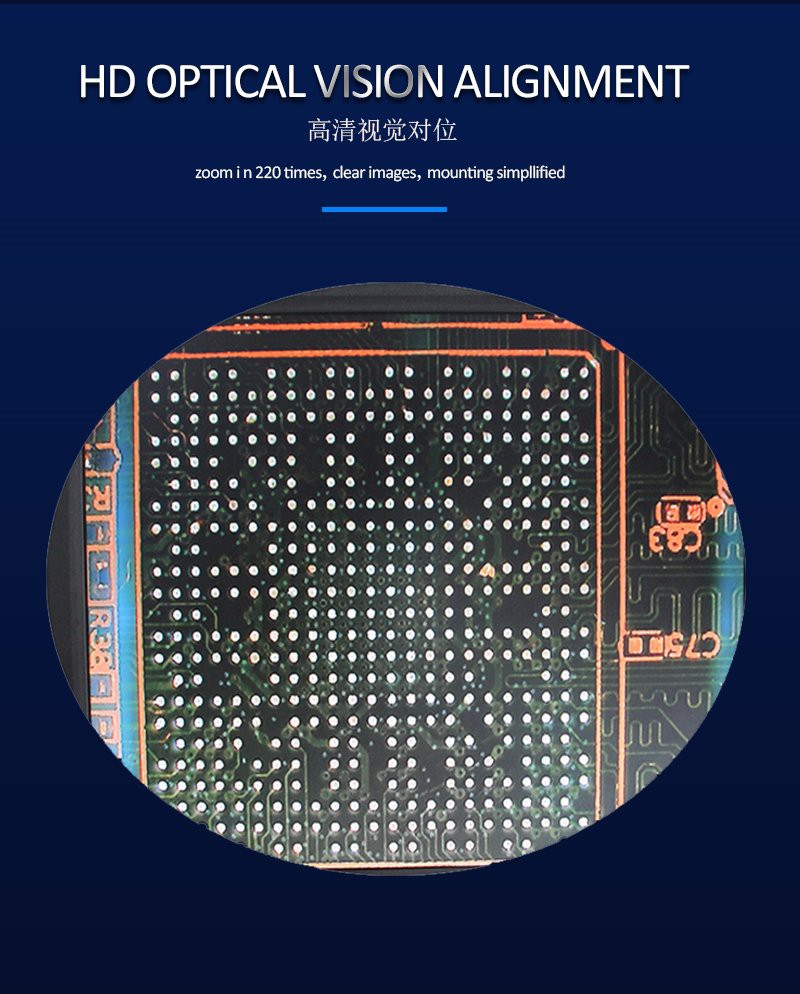

سیستم هم ترازی CCD نوری HD که می تواند به اپراتور اجازه دهد به راحتی یک ماشین بازکاری BGA را کار کند.

به عنوان روش mouting بر روی صفحه نمایش قابل مشاهده است.

نصب و گرمایش فوقانی یکپارچه

لیزر موقعیت تراشه را نشان می دهد، نازل های خلاء به طور خودکار برای لحیم کاری یا لحیم کاری برداشته یا جایگزین می شوند.

منطقه پیش گرمایش IR

لوله گرمایش فیبر کربن که سریع، با راندمان بالا و عمر طولانی گرم می شود.

محافظ شیشه ای ضد درجه حرارت بالا پوشش IR منطقه پیش گرمایش، که حتی به

حرارت داده و از ریزش اجزای کوچک در داخل جلوگیری می کند.

صفحه لمسی

تولید خودکار منحنی‌ها برای پروفایل‌های دمایی واقعی، نمایش دمای آن‌ها در زمان واقعی، اغلب بالا

برای بررسی دمای در حال اجرا برای رسیدن به دمای واقعی در دمای تنظیم شده.

چیپس

به عنوان مثال، TDFN، TSOP، PBGA، CPGA و SOT{0}} و انواع دیگر تراشه‌هایی که در بالا ذکر نشده‌اند.

دانش مربوطه در مورد چگونگی بررسی یک مادربرد:

در زندگی روزمره، مواجه شدن با خرابی مادربرد غیر معمول نیست. اهمیت مادربرد کامپیوتر به خوبی شناخته شده است، بنابراین زمانی که مادربرد کامپیوتر خراب است

یک مشکل بسیار جدی اگر مادربرد کامپیوتر خراب شود چه اتفاقی می افتد؟ چگونه مادربرد کامپیوتر را تعمیر کنیم؟ در ادامه به معرفی دقیق مادر کامپیوتر می پردازیم

روش های تعمیر برد:

روش تعمیر مادربرد کامپیوتر؟

علائم شکستگی مادربرد: یخ زدگی، صفحه آبی

1. رایج ترین عیب مادربرد ترکیدن خازن مادربرد است. اشکال این است که کامپیوتر هر از چند گاهی ریستارت می شود و سیستم ناپایدار کار می کند. زیرا آن را

یک ماژول منبع تغذیه است، اگر خازن های زیادی وجود داشته باشد، ممکن است هیچ پاسخی به بوت یا فن برای چرخاندن نمایشگر وجود نداشته باشد. نشان می دهد.

2. اگر چیپ مادربرد آسیب دیده باشد به این معنی است که به بوت پاسخی داده نمی شود یا تمام فن ها در حال اجرا هستند و نمایشگر پاسخی ندارد. علاوه بر این، اگر می توان آن را روشن کرد، آن را

لزوماً به این معنی نیست که سخت افزار همه چیز درست است.

دلایل آسیب مادربرد

خرابی انسانی: وصل و جدا کردن کارت‌های ورودی/خروجی تحت برق و آسیب به رابط‌ها، تراشه‌ها و غیره ناشی از نیروی نامناسب هنگام نصب بردها و دوشاخه‌ها. محیط بد:

الکتریسیته ساکن اغلب باعث می شود تراشه ها (به ویژه تراشه های CMOS) روی مادربرد خراب شوند. علاوه بر این، هنگامی که برد اصلی با قطع برق یا ژنراتور اسپایک مواجه می شود

به طور لحظه ای توسط ولتاژ شبکه تغذیه می شود، اغلب به تراشه نزدیک دوشاخه منبع تغذیه برد سیستم آسیب می رساند. اگر مادربرد با گرد و غبار پوشانده شود، باعث ایجاد سیگنال sh- می شود.

مدار ort و غیره.

روش های متداول تعمیر و نگهداری مادربرد

1. روش مشاهده

ابتدا بررسی کنید که آیا مادربرد دارای علائم سوختگی است یا خیر، آیا ظاهر آسیب دیده است، آیا دوشاخه ها و سوکت ها کج هستند، آیا پایه های مقاومت و خازن وجود دارد یا خیر.

لمس کردن، اینکه آیا تراشه ترک خورده است، آیا فویل مسی روی مادربرد دمیده شده است یا خیر. خازن های الکترولیتی روی مادربرد اغلب آسیب می بینند. پیدا کردن آن آسان است

از طریق مشاهده هنگامی که مشکلی پیش آمد، می توانید یک خازن منطبق را پیدا کنید و آن را جایگزین کنید، و مشکل حل می شود.

2. روش تمیز کردن

ابتدا از یک ابزار تمیز کننده مانند برس برای پاک کردن گرد و غبار روی مادربرد استفاده کنید تا عیب اتصال کوتاه ناشی از گرد و غبار زیاد را برطرف کنید و سپس از پاک کن برای پاک کردن اکسید استفاده کنید.

برای جلوگیری از اکسید شدن تخته روی سطح تخته قرار دهید.

3. روش وصل و تعویض

این روش می تواند تعیین کند که آیا خطا روی مادربرد است یا دستگاه I/0. عملیات خاص این است که همان نوع برد یا تراشه پلاگین را مبادله کنید و سپس قضاوت کنید

گسل با توجه به تغییر پدیده گسل. به طور عمده در محیط نگهداری آسان به وصل، مانند خطای خود بررسی حافظه استفاده می شود، همان حافظه را می توان به

علت شکست را تعیین کنید.

4. روش تشخیص نرم افزاری

روش تشخیص نرم افزاری روشی برای کمک به نگهداری سخت افزاری مادربرد از طریق برنامه تشخیصی همراه یا نرم افزار تست است. این روش است

مناسب برای بررسی عیوب مدار رابط مختلف و خطاهای مدار مختلف با پارامترهای آدرس.

اگر مادربرد خود را مطابق روش های بالا بررسی می کنید، اما هنوز کار نمی کند، لطفاً به زودی از یک دستگاه دوباره کاری کاملاً خودکار BGA برای تعمیر استفاده کنید.
