VGA کارت نوری BGA Rework Station
DH A4D کامل reballing اتوماتیک، ماشین BGA ایستگاه rework با سیستم اصلاح نوری. صفحه نمایش لمسی HD، دستگاه هوشمند انسان، تنظیمات سیستم دیجیتال.
شرح
VGA کارت نوری BGA Rework Station
1. استفاده از کارت VGA نوری BGA Rework Station
مادربرد کامپیوتر، گوشی هوشمند، لپ تاپ، لپ تاپ MacBook، دوربین دیجیتال، تهویه هوا، تلویزیون و سایر تجهیزات الکترونیکی از صنعت پزشکی، صنعت ارتباطات، صنعت خودرو و غیره
مناسب برای انواع مختلف تراشه: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، تراشه LED.
ویژگی های محصول 2. کارت VGA نوری BGA ایستگاه Rework
• اخطار، نصب و لحیم کاری به صورت خودکار.
• سیستم صاف نوری دقیق
با 15 اینچ و 1980P، حتی پس از اینکه نقاط لحیم کاری کوچک را می توان کاملا مشاهده کرد، در 10x ~ 220x بزرگنمایی می کند.
• کامپیوتر مغز دستگاه است که برای PLC و PID کنترل می شود.
• خلاء داخلی در سر نصب، پس از اتمام ریختن، بطور خودکار تراشه BGA را برداشت.
• بخاری IR، لوله های گرمایش فیبر کربنی، نور تاریک توسط PCB قابل جذب است، و منطقه حرارت حرارتی را می توان برای موقعیت مناسب منتقل کرد.

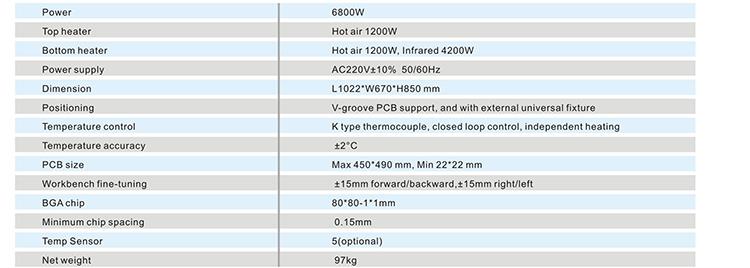

3. مشخصات VGA کارت نوری BGA Rework Station

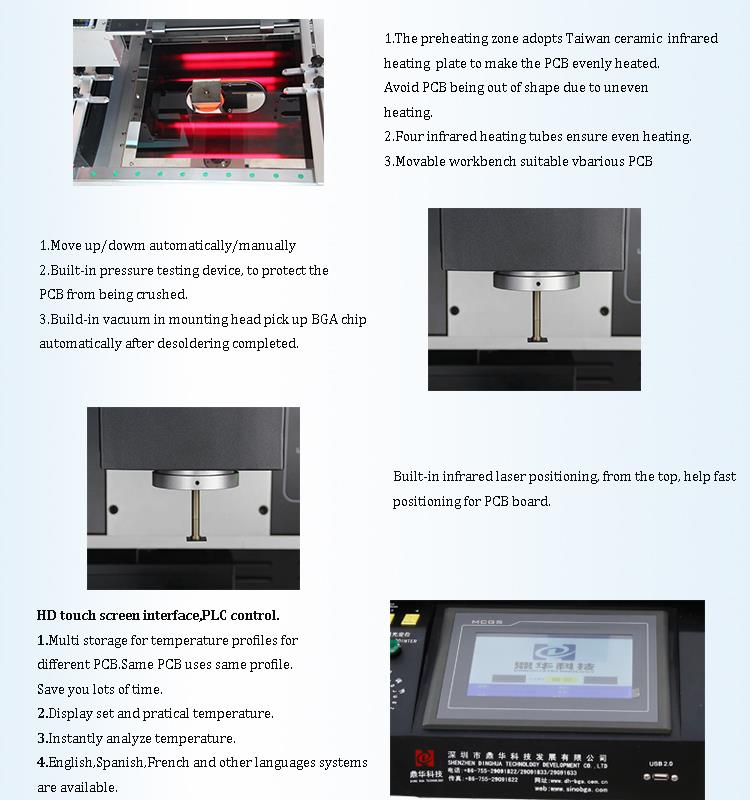

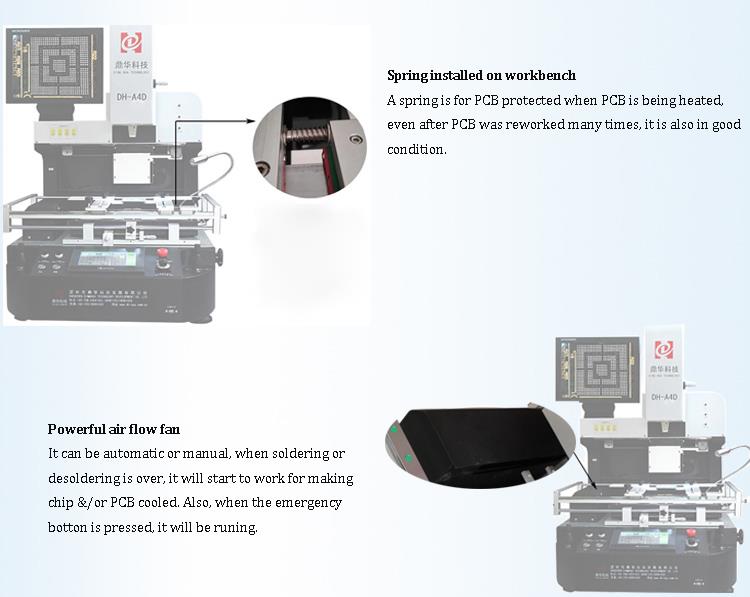

4. جزئیات VGA کارت نوری BGA Rework Station

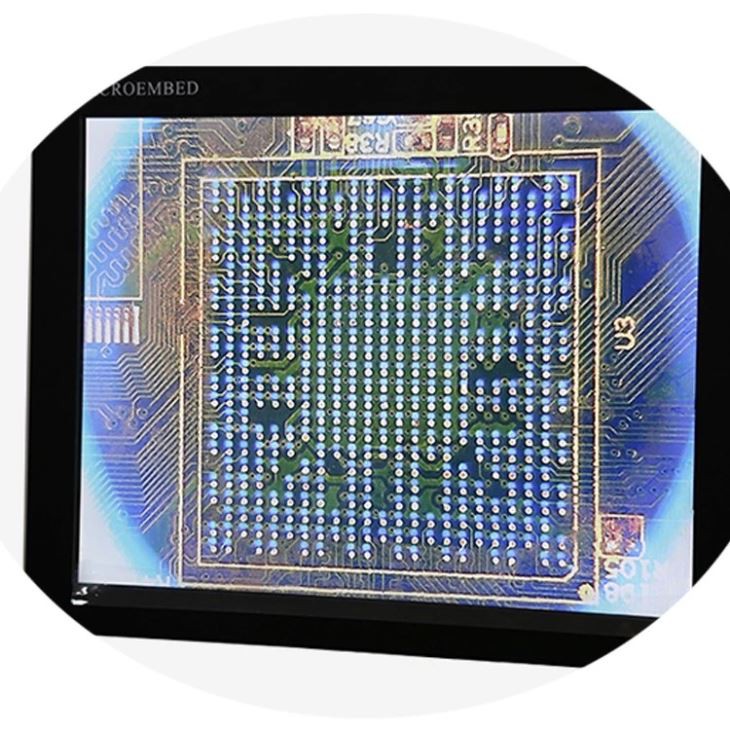

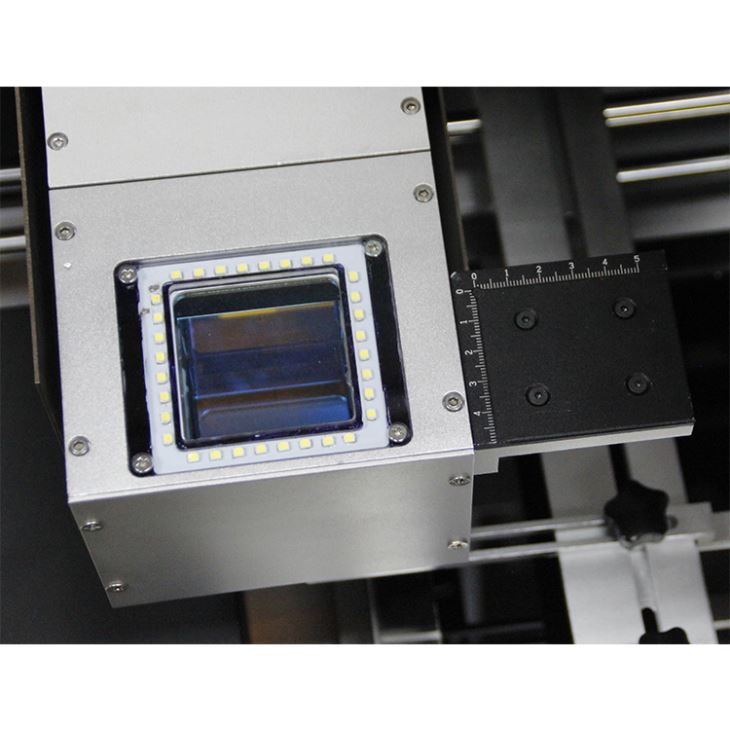

1. دوربین CCD (سیستم ترازبندی دقیق نوری)؛
صفحه نمایش دیجیتال 2.HD؛
3. میکرومتر (تنظیم زاویه تراشه)؛
4.3 بخاری مستقل (هوا گرم و مادون قرمز)؛
5. موقعیت لیزر؛
6. رابط صفحه نمایش لمسی HD، کنترل PLC؛
7. چراغ جلو

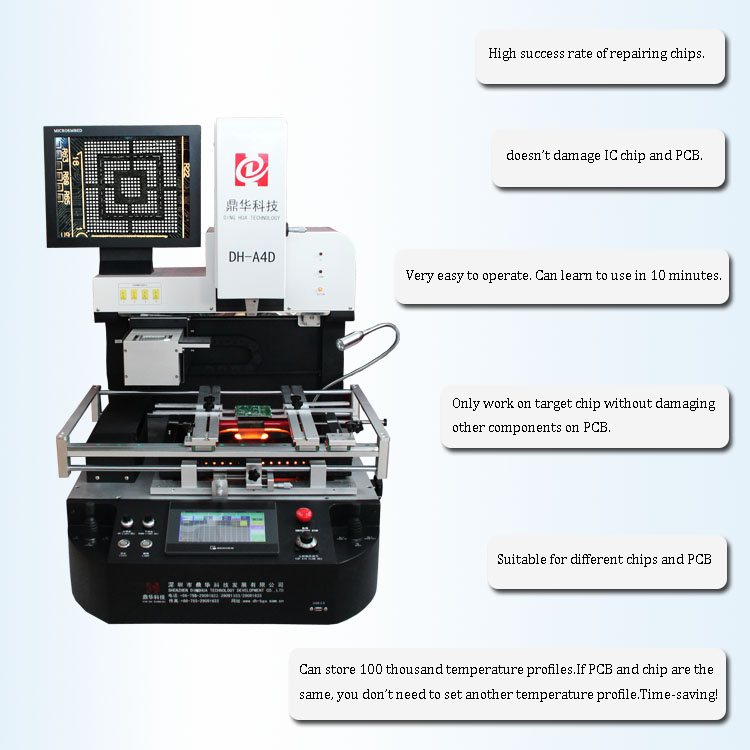

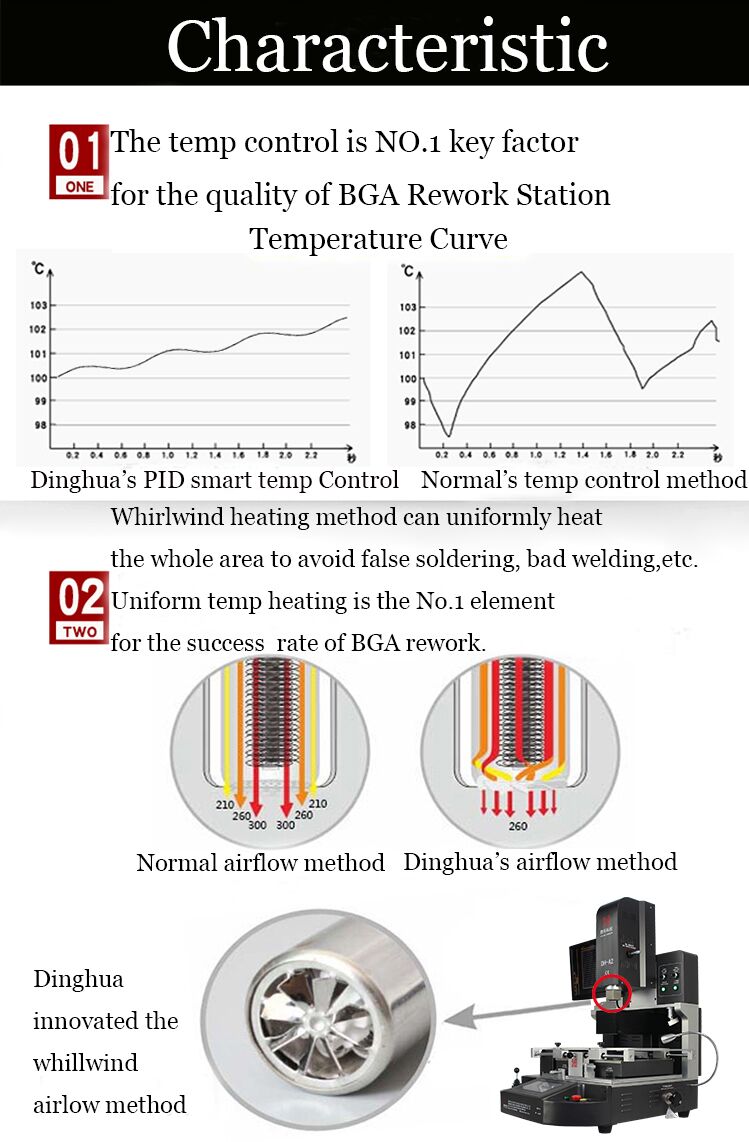

5. چرا VGA کارت نوری ما را انتخاب کنید BGA Rework Station؟
6. گواهی VGA کارت نوری BGA Rework Station

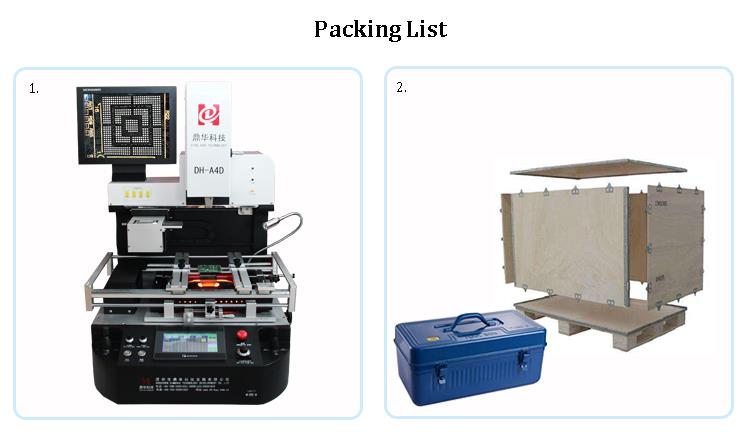

7. بسته بندی و حمل VGA کارت نوری BGA Rework Station
8. پرسش و پاسخ از VGA کارت نوری BGA Rework Station
چگونه می توان سیگنال را تحت بسته BGA اندازه گیری کرد؟
برای اندازه گیری سیگنال زیر BGA، تقریبا دو سناریو وجود دارد: سناریو A: اندازه گیری شکل موج در عملکرد IO کم سرعت تراشه؛ سناریوی B: اندازه گیری کیفیت سیگنال با سرعت بالا IO. سناریوی سناریوی: اندازه گیری سرعت کم IO. شما می توانید نقطه تست را در مرحله طرح ریزی کنید و آن را در یک موقعیت اندازه گیری خوب قرار دهید. اگر نقطه آزمون نداشته باشید، می توانید پرواز کنید. در اینجا دو مورد وجود دارد: اول، اگر پین مورد آزمایش قرار گیرد نزدیک لبه تراشه، شما می توانید به طور مستقیم از پد پرواز کنید. روش خط پرواز: 1، ابتدا تراشه را خاموش کنید، وضعیت توپ را مشاهده کنید، اگر قلع مداوم و شکل بهتر باشد، این تراشه را می توان در محل قرار داد. البته، اگر شما آن را انتخاب نکنید، فقط می توانید آن را پرتاب کنید و آن را تغییر دهید. 2. سیم مورب با نوک بسیار کوچک سوزانده شده و آهن لحیم کاری روی پد PCB استفاده می شود. خط را ببندید تا اطمینان حاصل کنید که تنگ نیست، در غیر این صورت، هنگامی که هوا اسلحه ضربه می زند، آن را گزاف گویی می کند. 3، تراشه در جای خود. تفنگ هوا دمیدن به پاسخ دیگر من "BDA جوش دستی" مراجعه کنید. دوم، اگر پین مورد آزمایش قرار گیرد از لبه، مانند ردیف سوم، میزان موفقیت بسیار کم است. توصیه می شود که تراشه را حذف کرده و تمام پین ها را روی پد قرار دهید. کدام آزمون برای اندازه گیری طرح Scenario B: برای سرعت بالا IO، مانند USB، MIPI، DDR و غیره، ترک نقطه آزمون و خطوط پرواز مطلوب نیست، بنابراین تنها سیگنال می تواند اندازه گیری شود، و کیفیت سیگنال را نمی توان با دقت اندازه گیری کرد. علاوه بر این، نقطه تست به خودی خود یک منطقه سیم کشی ارزشمند را به وجود می آورد و نفوذ بدی را در امپدانس خاتمه ایجاد می کند. تراشه تنها می تواند برداشته شود و پارامترهای S به طور مستقیم بر روی پد تحت آزمایش قرار می گیرند.
