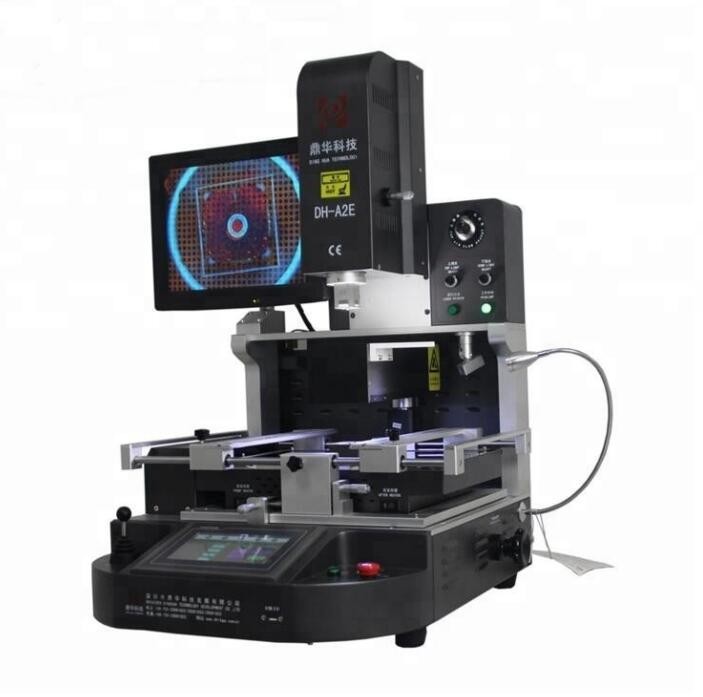

تعمیر ایستگاه کار مجدد BGA هوای گرم

1.سیستم گرمایش مادون قرمز2.پنکه جریان کلاغ قدرتمند3.سیستم اشاره صدا4.موقعیت لیزر

ارسال درخواست

شرح

کیت ابزار تعمیر پردازنده مک بوک DH-A2E

ایستگاه دوباره کاری BGA با هوای گرم قطعه ای از تجهیزاتی است که برای تعمیر اجزای آرایه شبکه توپ (BGA) روی چاپ شده استفاده می شود.

برد مدار (PCB). این ایستگاه از یک عنصر گرمایشی تشکیل شده است که از هوای گرم برای ذوب لحیم موجود بر روی آن استفاده می کند

جزء BGA، حذف آن را از PCB آسان تر می کند. همچنین می توان از ایستگاه بازسازی هوای گرم BGA برای قرار دادن استفاده کرد

یک جزء BGA جدید بر روی PCB با جریان دادن مجدد لحیم کاری با استفاده از المنت حرارتی.

A2E Assemble

مشخصات:

1	توان کل	5200w
2	3 عدد بخاری مستقل	هوای داغ بالا 1200 وات، هوای گرم پایین 1200 وات، پیش گرمایش مادون قرمز پایین 2700 وات
3	ولتاژ	AC220V٪c2٪b110٪25 50٪2f60Hz
4	قطعات الکتریکی	صفحه نمایش لمسی 7 اینچی + ماژول کنترل دما هوشمند با دقت بالا + درایور استپر موتور + PLC + صفحه نمایش LCD + سیستم CCD نوری با وضوح بالا + موقعیت یابی لیزری
5	کنترل دما	K-Sensor حلقه بسته + جبران خودکار دما PID + ماژول دما، دقت دما در ± 2 درجه.
6	موقعیت یابی PCB	شیار V + فیکسچر جهانی + قفسه PCB متحرک
7	اندازه PCB قابل اجرا	حداکثر 370x410mm حداقل 22x22mm
8	اندازه BGA قابل اجرا	2x2 میلی متر٪ 7e80x80 میلی متر
9	ابعاد	600x700x850mm (L * W * H)
10	وزن خالص	70 کیلوگرم

برنامه های کاربردی:

فرآیند تعمیر یک قطعه BGA با استفاده از ایستگاه بازکاری BGA هوای گرم شامل چندین مرحله است. اول،

لحیم کاری موجود در قطعه BGA با استفاده از هوای گرم ذوب می شود و اجازه می دهد تا قطعه از آن جدا شود

PCB سپس ناحیه اطراف قطعه BGA تمیز می شود تا لحیم کاری یا زباله های باقی مانده از بین برود.

هنگامی که منطقه تمیز شد، یک قطعه BGA جدید روی PCB قرار می‌گیرد و لحیم کاری با استفاده از هوای داغ دوباره جریان می‌یابد.

ایستگاه دوباره کاری BGA دما و جریان هوای المنت گرمایشی به دقت تنظیم می شود تا اطمینان حاصل شود که

لحیم کاری به طور یکنواخت ذوب می شود و جزء BGA محکم به PCB متصل می شود.

A2E 内部发热系统

سیستم ربات لحیم کاری تمام اتوماتیک DH-A2E

DH-A2E از طریق یک صفحه نمایش لمسی کاربر پسند کنترل می شود. پانل ابزار با طراحی ارگونومیک آن شامل

کنترل جوی استیک هم برای زوم دوربین و هم وقتی سیستم در حالت دستی است، کنترل عمودی گرمکن بالایی

و سر جایگذاری

تنظیم شماره گیری اجزای کنترل کننده و روشنایی PCB و همچنین جریان هوا از بخاری بالایی، کنترل دقیق

که می تواند از جابجایی تراشه های کوچک در حین جریان مجدد جلوگیری کند.

پانل ایستگاه بازسازی همچنین شامل ورودی ترموکوپل نوع K داخلی و یک پورت USB برای صادرات لحیم است.

پروفایل های دما به درایو فلش
