صفحه نمایش لمسی Xbox360 BGA Rework Station
صفحه نمایش لمسی Xbox360 bga ایستگاه بازسازی پیش نمایش سریع: قیمت اصلی کارخانه! دستگاه بازسازی DH-A1 BGA با بخاری مادون قرمز برای تعمیر Xbox360 اکنون در انبار موجود است. ایستگاه کاری مجدد ما عمدتاً در بازسازی BGA، CCGA، QFN، CSP، LGA، Micro SMD، LED و غیره استفاده می شود. با طراحی چندکاره و خلاقانه ،...
شرح

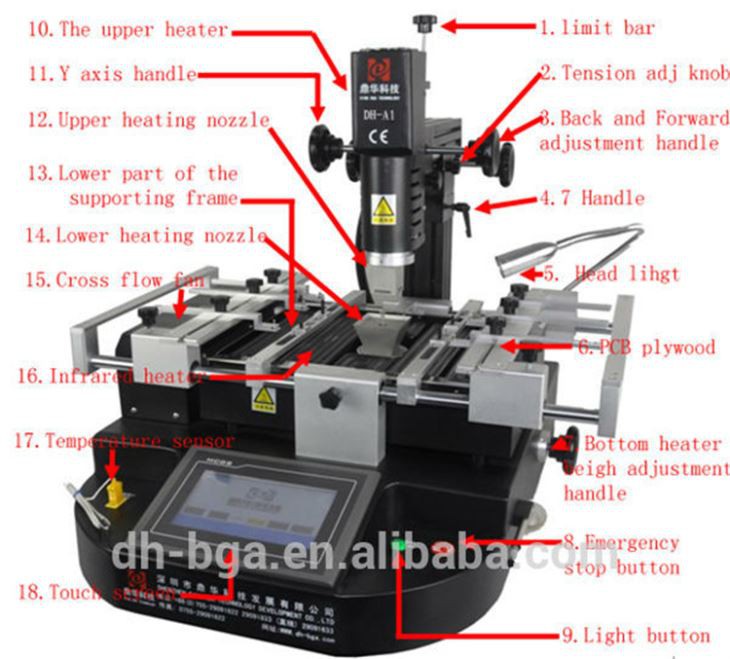

صفحه نمایش لمسی Xbox360 bga ایستگاه بازسازی
پیش نمایش سریع:
قیمت اصلی کارخانه! DH-A1 BGA Rework Machine با بخاری IR برای تعمیر Xbox360 هم اکنون در انبار موجود است.
ایستگاه دوباره کاری ما عمدتا در بازسازی BGA، CCGA، QFN، CSP، LGA، Micro SMD، LED و غیره استفاده می شود.
طراحی چند کاره و نوآورانه، دستگاه Dinghua می تواند یک مرحله ای روموبینگ، نصب و لحیم کاری را انجام دهد.
1. مشخصات
مشخصات | ||
1 | قدرت | 4900W |
2 | بخاری بالا | هوای گرم 800 وات |
3 | بخاری پایین بخاری آهنی | هوای گرم 1200 وات، مادون قرمز 2800 وات 90w |
4 | منبع تغذیه | AC220V٪ c2٪ b110٪ 25 50٪ 2f60Hz |
5 | بعد، ابعاد، اندازه | 640*730*580 میلی متر |
6 | تثبیت موقعیت | شیار V، پشتیبانی PCB را می توان در هر جهت با فیکسچر جهانی خارجی تنظیم کرد |
7 | کنترل دما | ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل |
8 | دقت دما | ± 2 درجه |
9 | اندازه PCB | حداکثر 500*400 میلی متر حداقل 22*22 میلی متر |
10 | تراشه BGA | 2*{1}}*80 میلیمتر |
11 | حداقل فاصله تراشه | ٪7b٪7b0٪7d٪7d.15mm |
12 | سنسور دمای خارجی | 1 (اختیاری) |
13 | وزن خالص | 45 کیلوگرم |
2.توضیح ایستگاه دوباره کاری DH-A1 BGA
1. با هشدار صوتی 5-10 ثانیه قبل از اتمام گرمایش: به اپراتور یادآوری کنید که چیپ bga را به موقع دریافت کند. بعد از
فن گرمایش، خنک کننده به طور خودکار کار می کند، زمانی که دما به دمای اتاق کاهش یابد (<45℃ ),
سیستم خنک کننده به طور خودکار متوقف می شود تا از پیری بخاری جلوگیری شود.
2. تایید گواهینامه CE. حفاظت دوگانه: محافظ گرمای بیش از حد + عملکرد توقف اضطراری.
3. اتصال خارجی با آهن لحیم کاری دیجیتال، برای تمیز کردن قلع سریع، راحت و راندمان بالا!
4. تعیین موقعیت لیزری، آسان و راحت برای موقعیت.
3. چرا باید Dinghua را انتخاب کنید؟
ما تولید کننده حرفه ای ایستگاه بازسازی BGA هستیم. و بیش از 13 سال است که در این پرونده هستند.
در زمینه طراحی، توسعه، تولید و فروش مشغول است.
2. ماشین ما بهترین کیفیت با قیمت پایین است. با تعمیرگاه ها و آموزشگاه ها در سرتاسر کار محبوب هستند.
خوش آمدید شما به عنوان نماینده ما.
3. تحویل سریع: FedEx، DHL، UPS، TNT و EMS. مدل های زیادی همیشه در انبار موجود است.
4. پرداخت: Western Union، PayPal، T/T.
5. OEM و ODM خوش آمدید.
6. تمام دستگاه مجهز به راهنمای کاربر و سی دی خواهد بود.

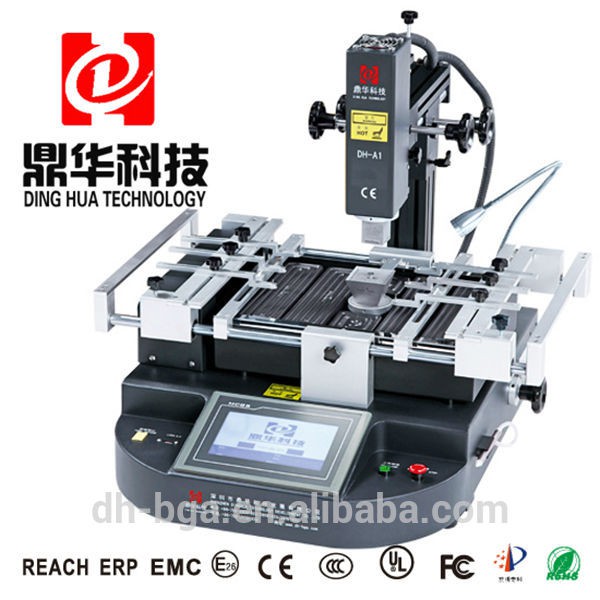

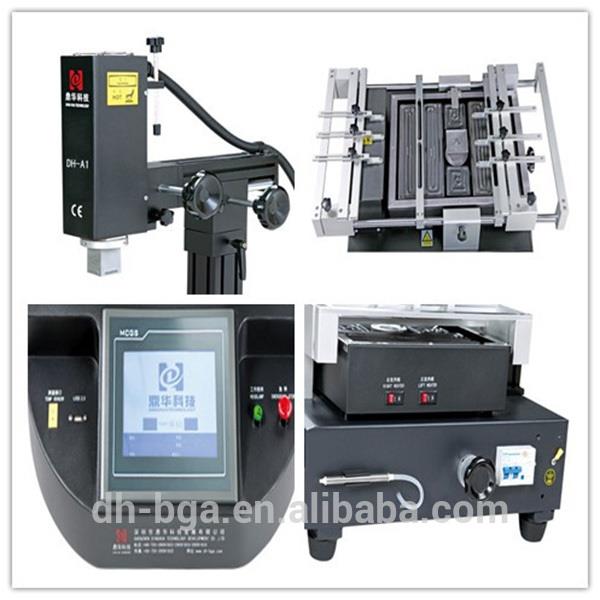

4. تصاویر دقیق از DH-A1 BGA REWORK STATION

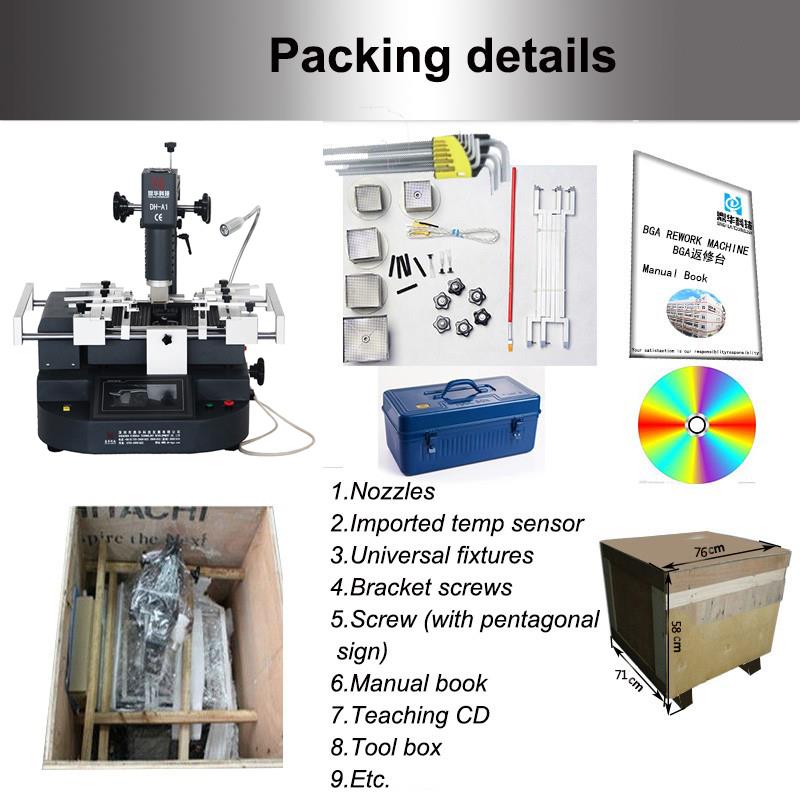

5 جزئیات بسته بندی و تحویل DH-A1 BGA REWORK STATION
6. جزئیات تحویل DH-A1 BGA REWORK STATION
حمل دریایی: |
1. ارسال ظرف 5 روز کاری پس از دریافت پرداخت انجام می شود. |
2. حمل و نقل سریع توسط DHL، FedEX، TNT، UPS و راه های دیگر از جمله از طریق دریا یا هوا. |
7. دانش مرتبط
BGA دارای طیف گسترده ای از انواع بسته بندی است و شکل آن مربع یا مستطیل است. طبق ترتیب
از گلولههای لحیم کاری، میتوان آن را به BGA محیطی، پلکانی و آرایه کامل تقسیم کرد. با توجه به بسترهای مختلف،
می توان آن را به سه نوع تقسیم کرد: PBGA (آرایه توپ پلاستیکی Plasticball Zddarray)، CBGA (سرامیک سرامیک توپ Sddarray)
آرایه توپ)، TBGA (آرایه توپی نوع حامل آرایه شبکه توپ).
1، بسته PBGA (آرایه توپ پلاستیکی).
بسته PBGA، که از رزین BT / لمینت شیشه ای به عنوان بستر، پلاستیک (ترکیب قالب گیری اپوکسی) به عنوان ماده آب بندی استفاده می کند.
توپ لحیم کاری به عنوان لحیم یوتکتیک 63Sn37Pb یا لحیم یوتکتیک 62Sn36Pb2Ag (در حال حاضر برخی از تولیدکنندگان از لحیم کاری بدون سرب استفاده می کنند)
اتصال توپ لحیم کاری و بسته نیازی به استفاده از لحیم کاری اضافی ندارد. برخی از بسته های PBGA وجود دارند که حفره ای هستند
سازه هایی که به حفره بالا و حفره پایین تقسیم می شوند. این نوع PBGA با حفره برای افزایش اتلاف حرارت آن است
عملکرد، آن را BGA تقویتشده با حرارت، به اختصار EBGA، و برخی نیز CPBGA (آرایه توپ پلاستیکی حفرهای) نامیده میشود.
مزایای پکیج PBGA به شرح زیر است:
1) سازگاری حرارتی خوب با برد PCB (برد چاپی - معمولاً برد FR{2}}). ضریب انبساط حرارتی (CTE)
لمینت رزین/شیشه BT در ساختار PBGA تقریباً 14 پی پی ام در درجه است و PCB تقریباً 17 پی پی ام در سی سی است.
CTEهای دو ماده نسبتاً نزدیک هستند و در نتیجه تطابق حرارتی خوبی دارند.
2) در فرآیند جریان مجدد، می توان از خود تراز شدن توپ لحیم کاری، یعنی کشش سطحی توپ لحیم کاری مذاب استفاده کرد.
به نیازهای هم ترازی توپ لحیم کاری و پد دست یابید.
3) هزینه کم
4) عملکرد الکتریکی خوب.
عیب پکیج PBGA این است که به رطوبت حساس است و برای پکیج هایی با دستگاه هایی که نیاز دارند مناسب نیست.
هرمتیک و قابلیت اطمینان بالا.
2، بسته CBGA (آرایه توپ سرامیکی).
در سری پکیج BGA، CBGA طولانی ترین سابقه را دارد. زیرلایه آن سرامیک چند لایه است و روکش فلزی به آن لحیم شده است
بستر با یک لحیم آب بندی برای محافظت از تراشه، سرب ها و لنت ها. مواد توپ لحیم کاری یک یوتکتیک با دمای بالا است
لحیم کاری 10Sn90Pb. برای اتصال توپ لحیم کاری و بسته باید از لحیم کاری یوتکتیک با دمای پایین 63Sn37Pb استفاده شود. را
زمین استاندارد توپ 1.5 میلی متر، 1.27 میلی متر، 1.{5}} میلی متر است.
مزایای پکیج CBGA (آرایه توپ سرامیکی) به شرح زیر است:
1) هوابندی خوب و مقاومت بالا در برابر رطوبت، که منجر به قابلیت اطمینان طولانی مدت قطعات بسته بندی شده می شود.
2) خواص عایق الکتریکی بهتر از دستگاه های PBGA است.
3) چگالی بسته بندی بالاتر از دستگاه های PBGA.
4) عملکرد حرارتی بهتر از ساختار PBGA است.
معایب بسته CBGA عبارتند از:
1) به دلیل تفاوت زیاد در ضریب انبساط حرارتی (CTE) بین بستر سرامیکی و PCB (CTE of the
بستر سرامیکی A1203 حدود 7ppm/cc است، و CTE PCB حدود 17ppm در هر قلم است، تطابق حرارتی ضعیف است و
خستگی مفصل لحیم کاری حالت شکست اصلی است.
2) در مقایسه با دستگاه های PBGA، هزینه بسته بندی بالا است.
3) تراز کردن توپ های لحیم کاری در لبه بسته دشوارتر است.
3، آرایه شبکه ستون سرامیکی CCGA (ceramiccolumnSddarray).
CCGA نسخه اصلاح شده CBGA است. تفاوت این دو در این است که CCGA از یک ستون لحیم کاری با قطر 0.5 میلی متر استفاده می کند
و ارتفاع 1.25 میلی متر تا 2.2 میلی متر به جای توپ لحیم قطر 0.87 میلی متر در CBGA برای بهبود مقاومت در برابر خستگی لحیم کاری
مفصل بنابراین، ساختار ستونی بهتر می تواند تنش برشی بین حامل سرامیکی و برد PCB ناشی از
عدم تطابق حرارتی
