ایستگاه لحیم کاری BGA Rworks

ایستگاه لحیم کاری مجدد BGA

1.Application OfOptical Alignment BGA Reballing Station

می تواند مادربرد رایانه ، تلفن هوشمند ، لپ تاپ ، برد منطق MacBook ، دوربین دیجیتال ، تهویه هوا ، تلویزیون و سایر تجهیزات الکترونیکی را از صنعت پزشکی ، صنعت ارتباطات ، صنعت خودرو و غیره تعمیر کند.

لحیم کاری ، ریبال ، فاسد انواع مختلف تراشه: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، تراشه LED.

2. ویژگی های محصول ایستگاه reballing تراز نوری BGA

قلم خلاء نصب شده نازل های بالایی ، که برای برداشت ، تعویض و جابجایی و غیره مناسب است.

صفحه نمایش مانیتور ، 1080P ، 15 اینچ ، که برای تراز کردن استفاده شده نشان داده شده است.

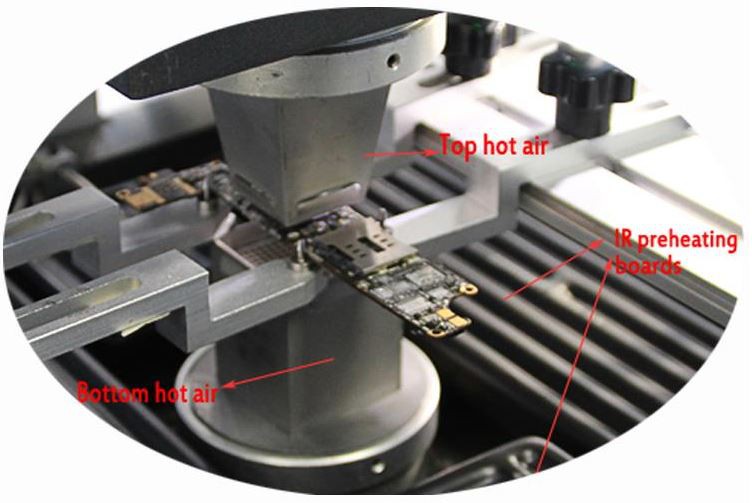

2 بخاری هوای گرم و 1 منطقه گرمایش مادون قرمز

برای مادربرد بزرگ باید از قبل گرم شود تا از مادربرد محافظت شود.

چراغ LED وارد شده ، 10W ، که به اندازه کافی روشن است تا یک PCB بزرگ به وضوح دیده شود.

محفظه مش فولادی در بالای منطقه پیش گرمایش مادون قرمز نصب شده است ، که می تواند باعث شود اپراتورها از آسیب دیدگی محافظت کنند ،

همچنین برای اجزای کوچک که داخل آن فرو نمی رود ، حتی اگر به طور مساوی گرم شود.

* میزان موفقیت آمیز در ترمیم سطح تراشه. کنترل دقیق دما و تراز دقیق هر اتصالات لحیم کاری.

* 3 منطقه گرمایش مستقل از دمای دقیق اطمینان می کنند. انحراف با 1 درجه سانتیگراد می توانید پروفایل های درجه حرارت مختلف را بر اساس مادربردهای مختلف روی صفحه تنظیم کنید.

* 600 میلیون پیکسل دوربین اصلی پاناسونیک CCD ، تراز دقیق هر اتصالات لحیم کاری را تضمین می کند.

* آسان برای بهره برداری. مهارت خاصی لازم نیست.

3.Secification از ایستگاه Reballing BGA Reforming Optical Alignment

4- چرا ایستگاه Reballing BOO ما Optical Alignment را انتخاب می کنیم؟

5.Certificate تراز عمودی ایستگاه Reballing BGA

برای ارائه محصولات با کیفیت ، شرکت توسعه شنژن DINGHUA TECHNOLOGY ، LTD اولین کسی بود که گواهینامه های UL ، E-MARK ، CCC ، FCC ، CE ROHS را تصویب کرد. در همین حال ، برای بهبود و تکمیل سیستم کیفیت ، Dinghua دارای گواهینامه حسابرسی در محل ISO ، GMP ، FCCA ، C-TPAT است.

6.Packing&؛ حمل و نقل ایستگاه Reballing OOTical Alignment BGA

7.Shipment برایایستگاه Reballing تراز نوری

ما دستگاه را از طریق DHL / TNT / FEDEX ارسال خواهیم کرد. اگر می خواهید شرایط حمل و نقل دیگر ، لطفا به ما بگویید. ما از شما پشتیبانی خواهیم کرد

8- شرایط پرداخت

انتقال بانکی ، Western Union ، کارت اعتباری.

لطفا در صورت نیاز به پشتیبانی دیگر به ما بگویید.

10. راهنمایی های کوچک برای Optical Alignment BGA و ایستگاه rework BGA دستی:

فرآیند نزول BGA عمیق و ظریف است ، بنابراین لازم است مهارت ها و مراحل مناسب را به دست آورید تا جلوه خوبی داشته باشد. قبل از جوشکاری تراشه های BGA ، برای از بین بردن رطوبت ، PCB و BGA باید در فر با دمای ثابت پخته شوند. 80ml 90 ℃ به مدت 20 ساعت. دمای و زمان پخت را مطابق با درجه رطوبت تنظیم کنید. PCB و BGA بدون بسته بندی به طور مستقیم قابل جوشکاری هستند. لازم است در هنگام انجام همه موارد به پوشیدن حلقه های الکترواستاتیک یا دستکش ضد الکتریسیته توجه ویژه ای داشته باشید. عملیات برای جلوگیری از آسیب احتمالی تراشه BGA.
قبل از جوشکاری تراشه BGA ، تراشه BGA باید به طور دقیق روی صفحه PCB تراز شود. دو روش قابل استفاده وجود دارد: تراز نوری و تراز دستی. در حال حاضر ، تراز دستی به طور عمده استفاده می شود ، یعنی خطوط چاپ صفحه در اطراف BGA و صفحه روی PCB تراز شده اند.
تکنیک تراز BGA و PCB: در فرآیند هماهنگی BGA و صفحه ابریشمی ، حتی اگر توپ لحیم کاری حدود 30٪ از پد منحرف شود ، در صورت عدم هماهنگی کامل می توان جوشکاری کرد. به همین دلیل در روند ذوب ، قلع قلع به دلیل تنش بین آن و پد قلع به طور خودکار با پد هم تراز خواهد شد. پس از اتمام عملیات تراز ، PCB را روی براکت جدول بازگشت BGA قرار دهید و آن را ایمن کنید تا با سطح BGA بازگردد. جدول. نازل مناسب هوا را انتخاب کنید (یعنی اندازه نازل کمی بزرگتر از BGA است) ، سپس منحنی دمای مربوطه را انتخاب کنید ، جوش را شروع کنید ، منتظر اتمام منحنی دما ، خنک شدن باشید ، سپس BGA را کامل کنید. جوشکاری
در فرآیند تولید و اشکال زدایی ، جایگزینی BGA به دلیل آسیب BGA یا دلایل دیگر اجتناب ناپذیر است. جدول تعمیر BGA همچنین می تواند جداسازی BGA را انجام دهد. جداسازی BGA را می توان به عنوان روند معکوس جوش BGA در نظر گرفت. پس از اتمام منحنی دما ، BGA باید با یک قلم خلاء مکیده شود و از ابزارهای دیگر مانند موچین برای جلوگیری از آسیب رساندن به پد با اعمال فشار زیاد استفاده نمی شود. PCB از BGA حذف شده استفاده می شود. قلع را در حالی که گرم است از بین ببرید ، بنابراین چرا باید در حین گرم کارکردن آن عمل شود؟ از آنجا که PCB داغ معادل کارکرد گرمایش است ، می تواند اطمینان حاصل کند که کار از بین بردن قلع آسان تر است. خط tinsuction در اینجا استفاده می شود ، از نیروی زیادی در کار استفاده نکنید ، به طوری که به پد آسیب نرسانید ، پس از اطمینان از صاف بودن پد روی PCB ، می توانید وارد عمل جوشکاری BGA شوید.
BGA حذف شده می تواند دوباره جوش داده شود. اما توپ باید قبل از جوشکاری مجدداً کاشته شود. هدف از کاشت توپ کاشت توپ قلع روی پد BGA است ، که می تواند به همان ترتیب BGA جدید برسد.
با مهارت های فوق در فرآیند جوشکاری و جداسازی BGA ، مسیرهای جوشکاری کمتر خواهد بود و نتایج سریعتر و کارآمدتر خواهند بود. و جداسازی قطعات
