ایستگاه لحیم کاری مادون قرمز SMD BGA
کاربردی آسان است. مناسب برای تراشه ها و مادربرد در اندازه های مختلف. نرخ موفقیت آمیز در تعمیر.
شرح
ایستگاه لحیم کاری مادون قرمز SMD BGA
1. برنامه ایستگاه لحیم کاری مادون قرمز SMD BGA
مناسب برای PCB مختلف.
مادربرد رایانه ، تلفن هوشمند ، لپ تاپ ، صفحه منطق MacBook ، دوربین دیجیتال ، تهویه مطبوع ، تلویزیون و سایر تجهیزات الکترونیکی از صنعت پزشکی ، صنعت ارتباطات ، صنعت خودرو و غیره.
مناسب برای نوع مختلف تراشه ها: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، تراشه LED.
2. ویژگی های محصول ایستگاه لحیم کاری مادون قرمز DH-A2 SMD BGA
• جدا کردن ، نصب و لحیم کاری به طور خودکار.
• مشخصه حجم بالا (25 {1}} L/ min) ، فشار کم (0.22 کیلوگرم در سانتی متر) ، دمای کم (220 درجه) بازسازی کاملاً تضمین کننده برق تراشه های BGA و کیفیت لحیم کاری عالی است.
• استفاده از دمنده هوا از نوع ساکت و کم فشار ، تنظیم دستگاه تهویه ساکت را مجاز می کند ، جریان هوا را می توان حداکثر 250 لیتر در دقیقه تنظیم کرد.
• پشتیبانی از مرکز دور چند سوراخ هوای گرم به ویژه برای PCB و BGA با اندازه بزرگ واقع در مرکز PCB مفید است. از لحیم کاری سرد و وضعیت IC-Drop خودداری کنید.
• مشخصات دمای بخاری هوای گرم پایین می تواند به 300 درجه برسد و برای مادربرد با اندازه بزرگ بسیار مهم باشد. در همین حال ، بخاری فوقانی می تواند به عنوان یک کار همزمان یا مستقل تنظیم شود

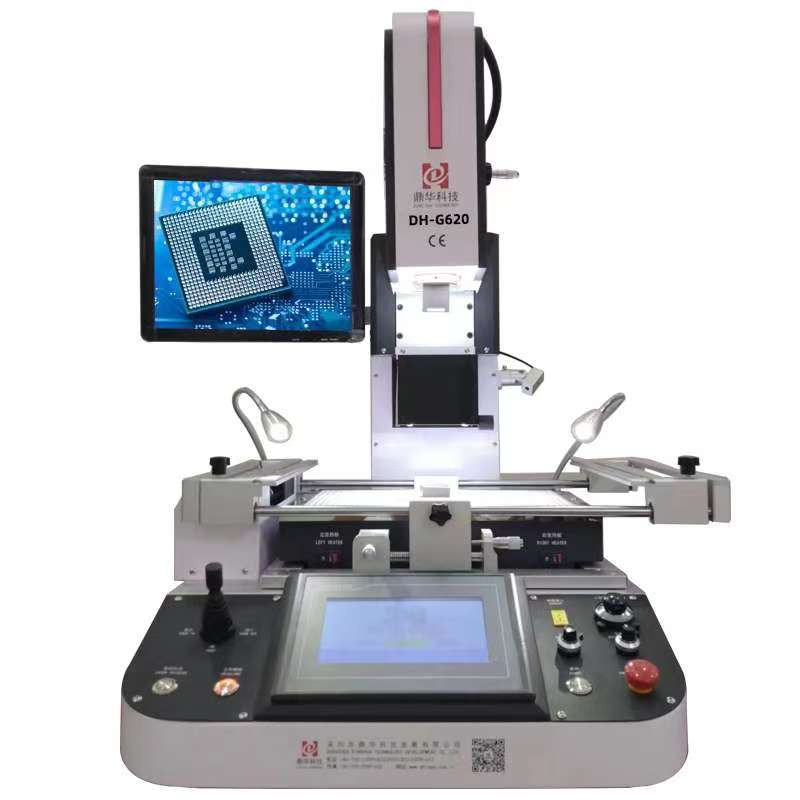

DH-G620 کاملاً مشابه DH-A2 است ، به طور خودکار ویرانگر ، وانت ، قرار دادن و لحیم کاری برای یک تراشه ، با تراز نوری برای نصب ، مهم نیست که تجربه داشته باشید یا نه ، می توانید آن را در یک ساعت تسلط دهید.
3. مشخصات ایستگاه لحیم کاری مادون قرمز DH-A2 SMD BGA
| قدرت | 5300w |
| بخاری | هوای گرم 1200W |
| بخاری پایین | هوای گرم 1200W. مادون قرمز 2700W |
| منبع تغذیه | AC220V ± 10 ٪ 50/60Hz |
| بعد | L530*W670*H790 میلی متر |
| موقعیت یابی | پشتیبانی PCB V-Groove ، و با فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل نوع K ، کنترل حلقه بسته ، گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 450 *490 میلی متر ، حداقل 22 *22 میلی متر |
| تنظیم دقیق میز کار | 15 میلی متر رو به جلو/عقب ، 15 میلی متر ± راست/چپ |
| تراشه BGA | 80*80-1*1mm |
| حداقل فاصله تراشه | 0. 15mm |
| سنسور دما | 1 (اختیاری) |
| وزن خالص | 70 کیلوگرم |

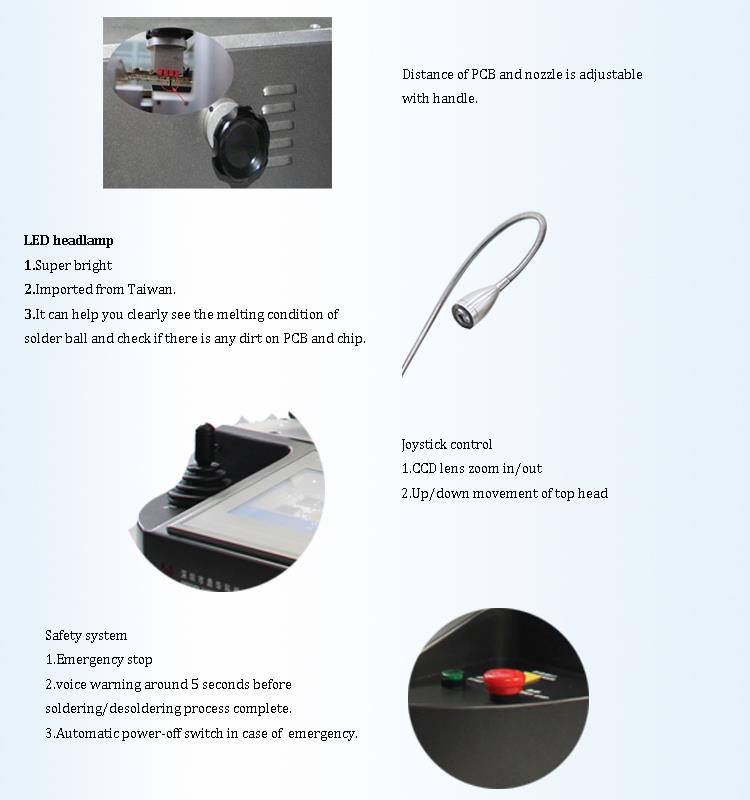

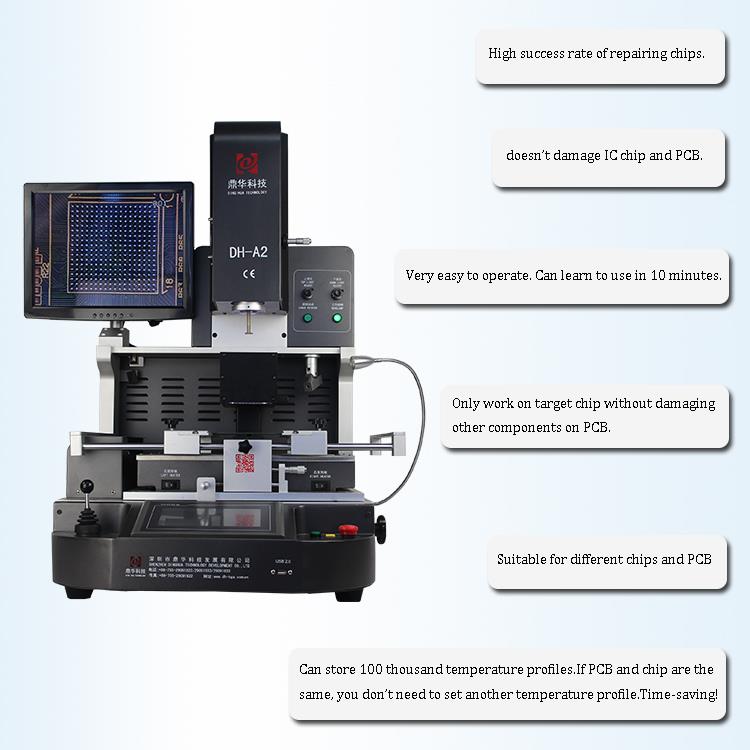

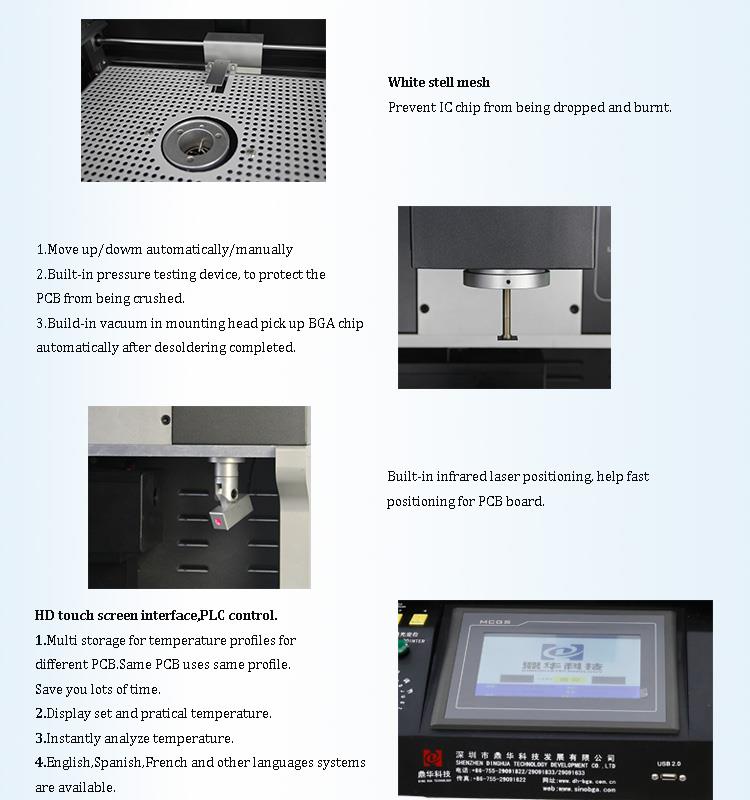

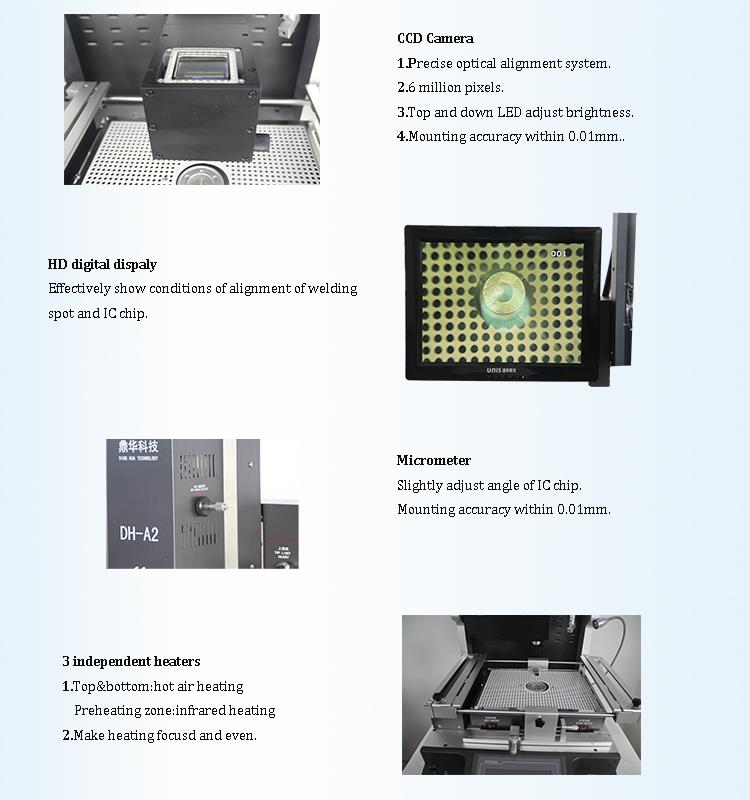

4.Details از ایستگاه لحیم کاری مادون قرمز DH-A2 SMD BGA

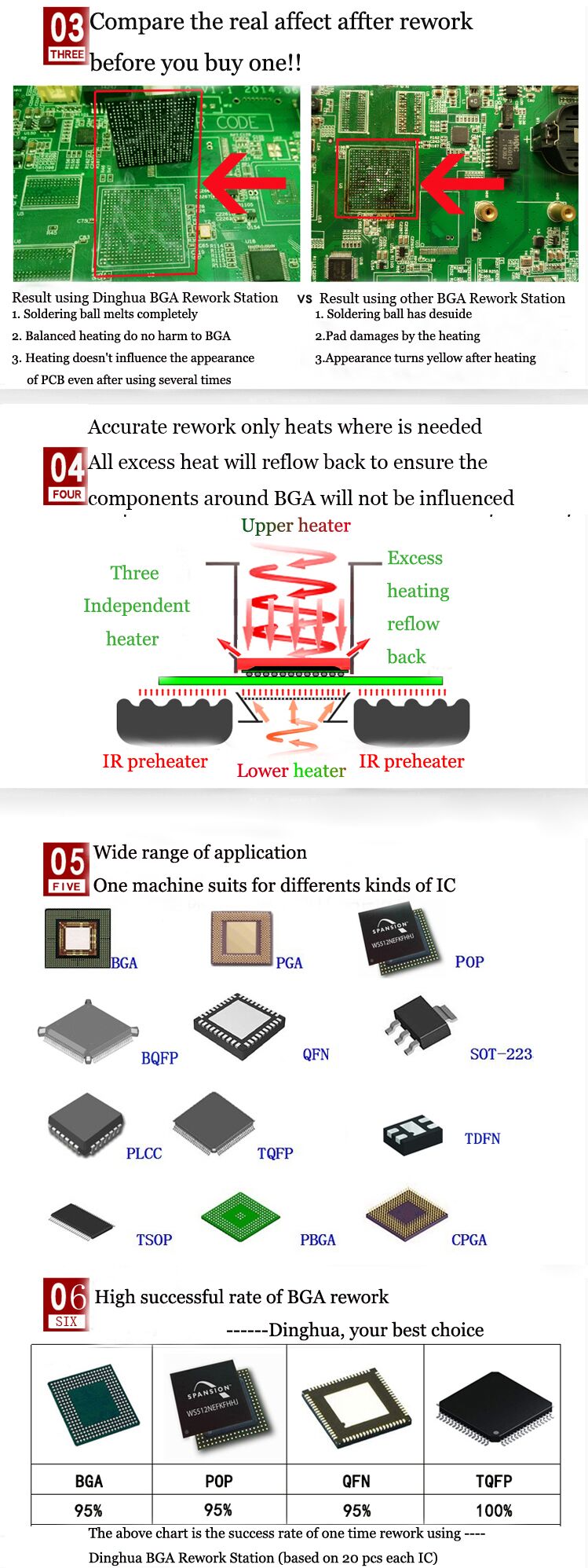

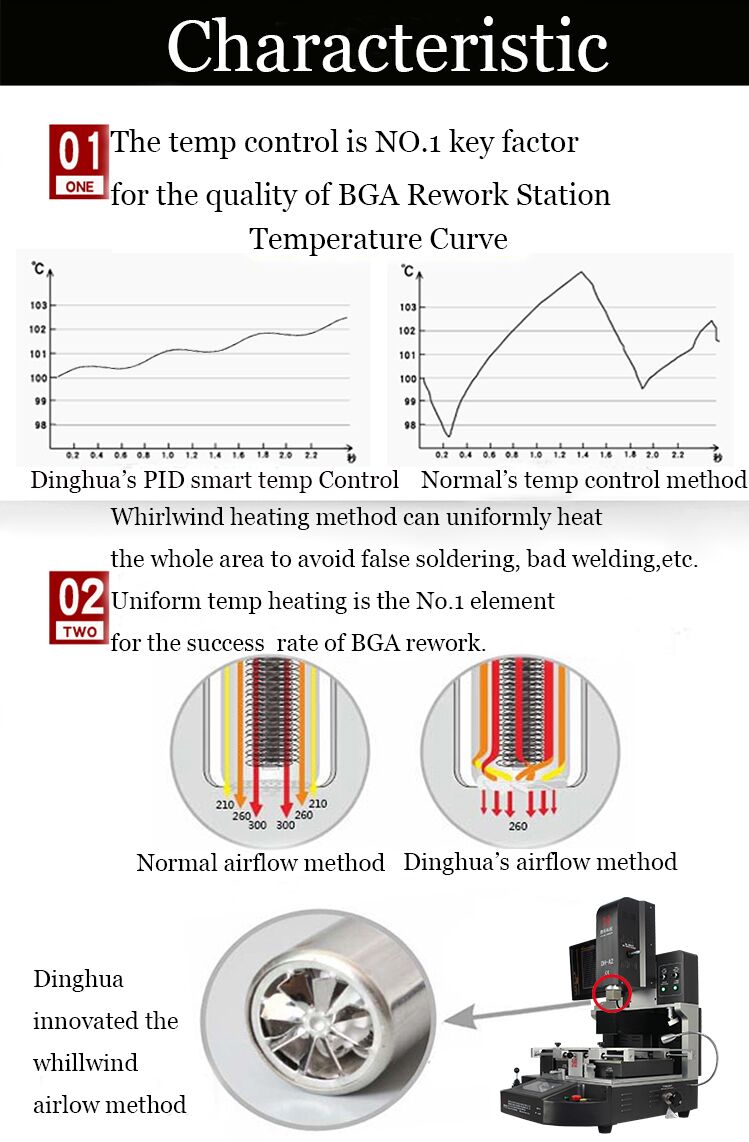

5. چرا ایستگاه لحیم کاری مادون قرمز DH-A2 SMD BGA را انتخاب کنید؟
6.Certificate of DH-A2 SMD BGA ایستگاه لحیم کاری مادون قرمز

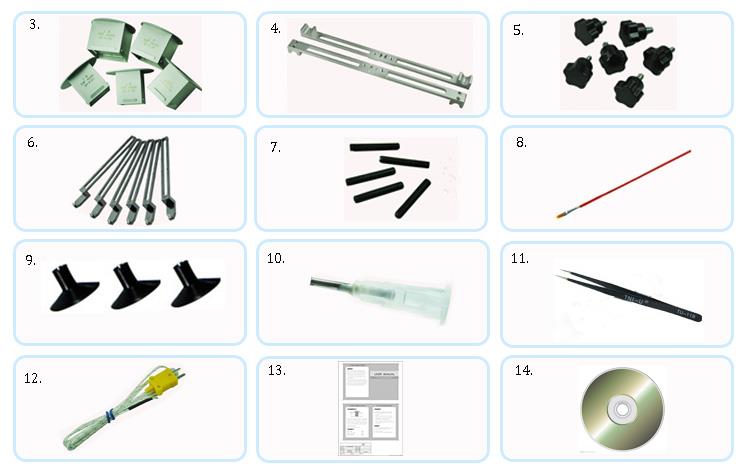

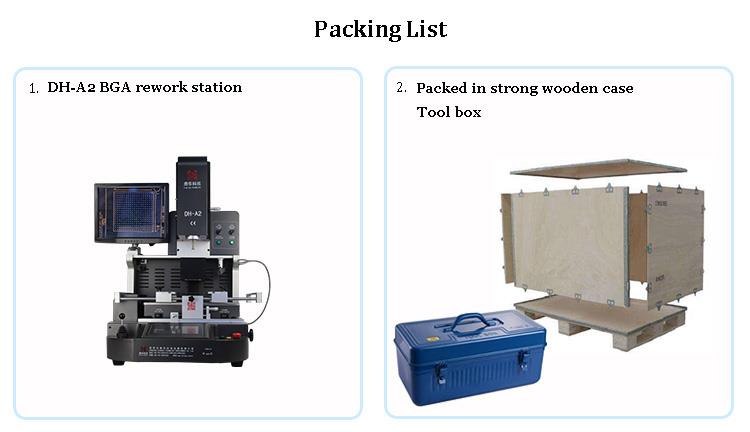

7. بسته بندی و حمل ایستگاه لحیم کاری مادون قرمز DH-A2 SMD BGA
8. نحوه تنظیم دما برای تراشه BGA بدون سرب برای لحیم کاری
با استفاده گسترده از تراشه ها ، ما همچنین بیشتر به مشکل اصلاح تراشه توجه کرده ایم. در حال حاضر ، دو نوع اصلی تراشه های BGA در بازار استفاده می شود. یکی از آنها هدایت می شود ، دیگری بدون سرب ، سرب و بدون سرب تراشه BGA تنظیمات فرآیند دمای فرآیند متفاوت است ، بنابراین تنظیم دمای فرایند لحیم کاری تراشه BGA بدون سرب چقدر مناسب است؟ فناوری بعدی Dinghua Xiaobian مقدمه مفصلی را به شما ارائه می دهد.
در شرایط عادی ، نیاز دما برای تراشه های BGA بدون سرب در هنگام لحیم کاری بسیار سخت است. دمایی که در آن نقطه ذوب تراشه های BGA بدون سرب در حدود 35 درجه بالاتر از نقطه ذوب تراشه های BGA بدون سرب است. تراشه های BGA سرب باید قبل از لحیم کاری ویژگی های آن را درک کنند. به طور کلی ، نقطه ذوب لحیم کاری بازتاب بدون سرب با توجه به خمیر لحیم کاری بدون سرب متفاوت است. در اینجا ما دو مقدار را به عنوان یک مرجع ارائه می دهیم. نقطه ذوب آلیاژ قلع قلع قلع حدود 217 درجه است و نقطه ذوب رب لحیم کاری آلیاژ قلع قلع حدود 227 درجه است. در زیر این دو دما ، خمیر لحیم کاری به دلیل گرمایش کافی نمی تواند ذوب شود. هنگام خرید یک ایستگاه Rework BGA ، همچنین باید به مشاوره با تولید کننده در مورد دمای گرمایش تراشه BGA بدون سرب توجه کنید. آیا دستگاه می تواند دما را برآورده کند. اگر اینطور نیست ، باید در نظر بگیرید که آیا خرید کنید. به طور کلی ، درجه حرارت در کوره بدون سرب باید حدود 10 درجه باشد. موارد زیر مقدمه مفصلی است:
| عنصر آلیاژ | نقطه ذوب (درجه) |
| sn99ag 0. 3cu 0. 7 | 217-221 |
| SN95.5AG4CU 0. 5 | 217-219 |
| SN95.5AG3.8CU 0. 7 | 217-220 |
| SN95.7AG3.8CU 0. 5 | 217-219 |
| SN96.5AG3CU 0. 5 | 216-217 |
| SN98.5Ag 0. 5CU1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
هنگام کار با لحیم کاری تراشه BGA بدون سرب ، ما به طور کلی از کل ورق فلز برای تهیه حفره کوره استفاده می کنیم ، که می تواند به طور موثری اطمینان حاصل کند که حفره کوره در دماهای بالا پیچیده نمی شود. با این حال ، بسیاری از تولید کنندگان بد وجود دارند که از قطعات کوچک ورق فلز استفاده می کنند تا به داخل حفره کوره تقسیم شوند تا بتوانند قیمت آن را رقابت کنند. اگر به آن توجه نکنید ، این نوع تجهیزات به طور کلی نامرئی است ، اما اگر تحت دمای بالا باشد ، آسیب WARP رخ خواهد داد.
تراشه BGA بدون سرب همچنین برای آزمایش موازی بودن مسیر در طول دمای بالا و عملکرد درجه حرارت پایین قبل از لحیم کاری ضروری است زیرا این امر به طور مستقیم بر میزان موفقیت لحیم کاری تراشه BGA تأثیر می گذارد. اگر مواد و طراحی تجهیزات خریداری شده BGA خریداری شده باعث شود که مسیر به راحتی در شرایط درجه حرارت تغییر شکل یابد ، باعث می شود کارت یا ریزش کارت باشد. SN63PB37 معمولی Solder یک آلیاژ eutectic است ، و نقطه ذوب و دمای انجماد آن یکسان است ، که هر دو 183 درجه هستند درجه C تا 221 درجه C ، درجه حرارت زیر 217 درجه C جامد است و درجه حرارت بالاتر از 221 درجه C مایع است. هنگامی که درجه حرارت بین 217 درجه C و 221 درجه C است ، آلیاژ حالت ناپایدار را نشان داد
