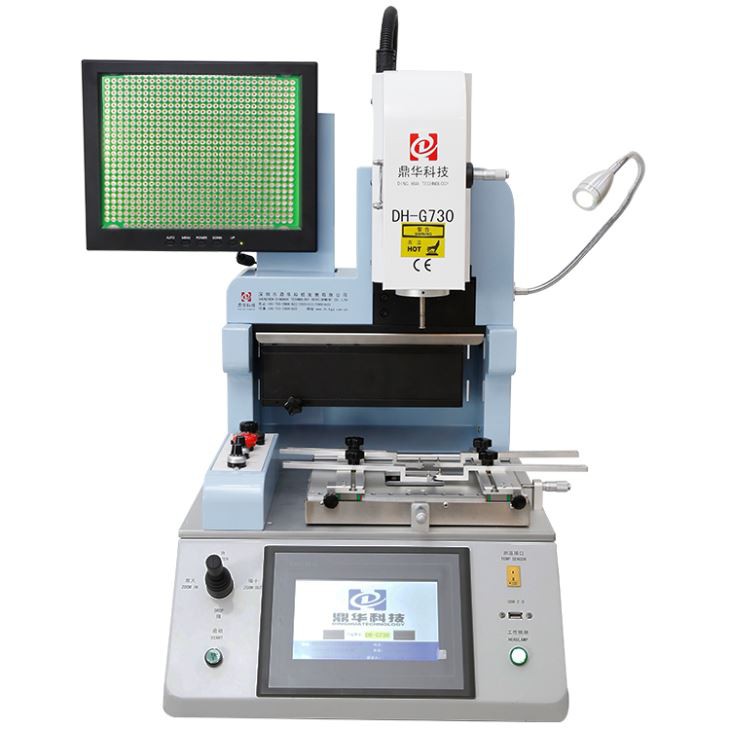

تعمیر دستگاه اس ام دی موبایل

دستگاه اس ام دی تعمیر اتوماتیک موبایل

1. کاربرد دستگاه اس ام دی تعمیر موبایل دوربین CCD

مخصوص تعمیر مادربرد گوشی موبایل و مادربرد کوچک. مناسب برای انواع مختلف تراشه: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، تراشه LED.

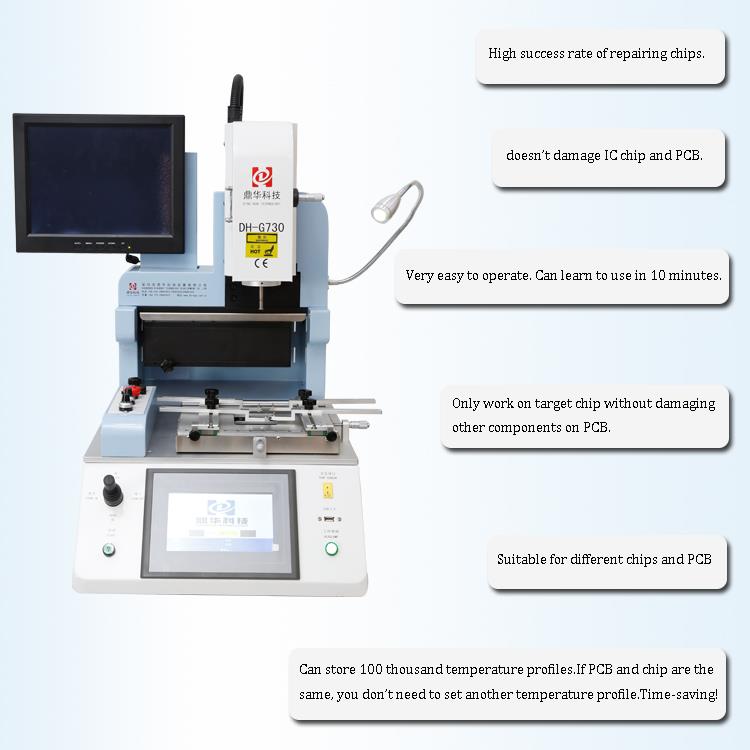

2.ویژگی های محصولدستگاه اس ام دی تعمیر اتوماتیک موبایل

• به طور گسترده در تعمیرات سطح تراشه در تلفن همراه، بردهای کنترل کوچک یا مادربردهای کوچک و غیره استفاده می شود.

• لحیم کاری، نصب و لحیم کاری خودکار.

• سیستم تراز نوری HD CCD برای نصب دقیق BGA و قطعات

• فیکسچر جهانی متحرک از آسیب دیدن PCB در قسمت حاشیه ای جلوگیری می کند، مناسب برای تعمیر انواع PCB.

• نور LED با قدرت بالا برای اطمینان از روشنایی برای کار، و اندازه های مختلف نازل های آهنربا، مواد آلیاژ تیتانیوم، تعویض و نصب آسان، هرگز تغییر شکل و زنگ زده نمی شود.

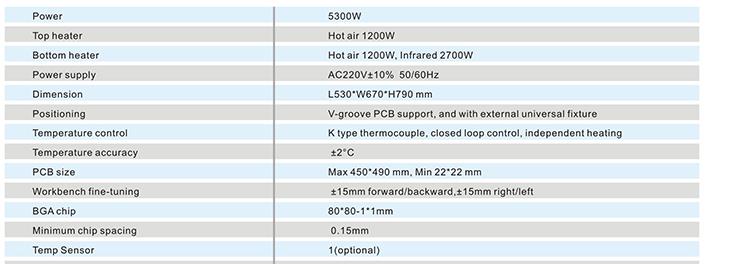

3.مشخصاتدستگاه SMD تعمیر صفحه نمایش لمسی موبایل MCGS

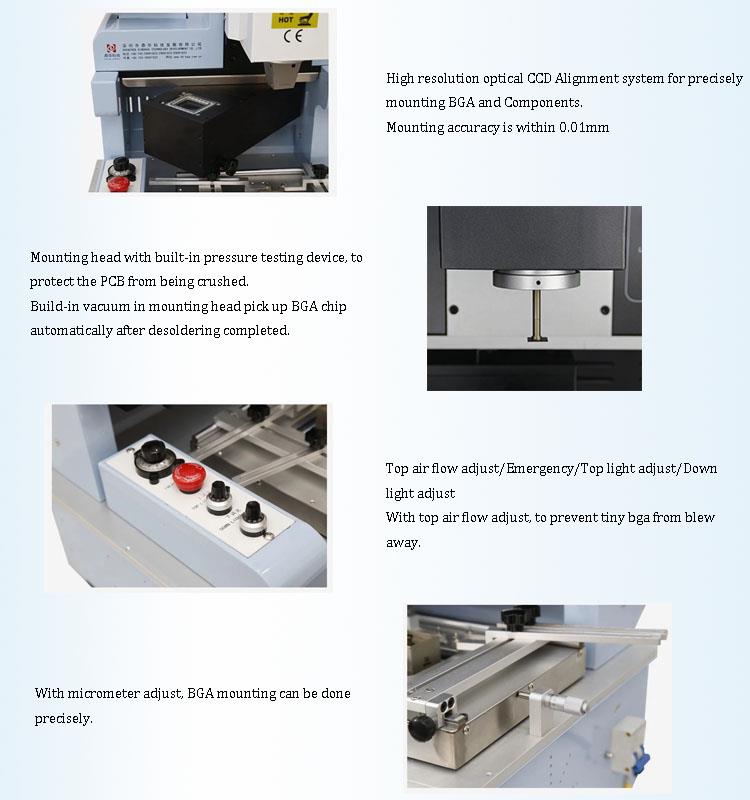

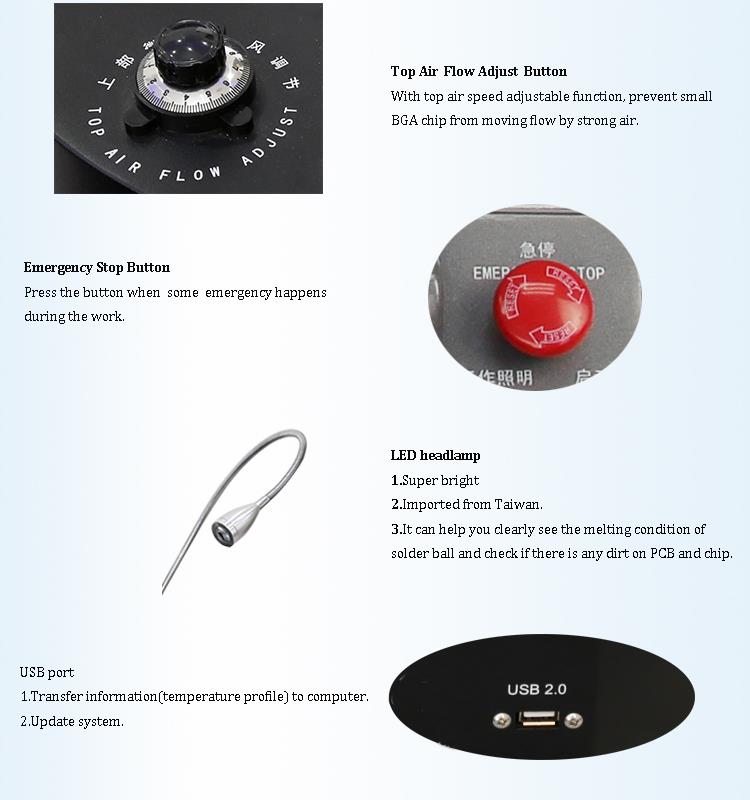

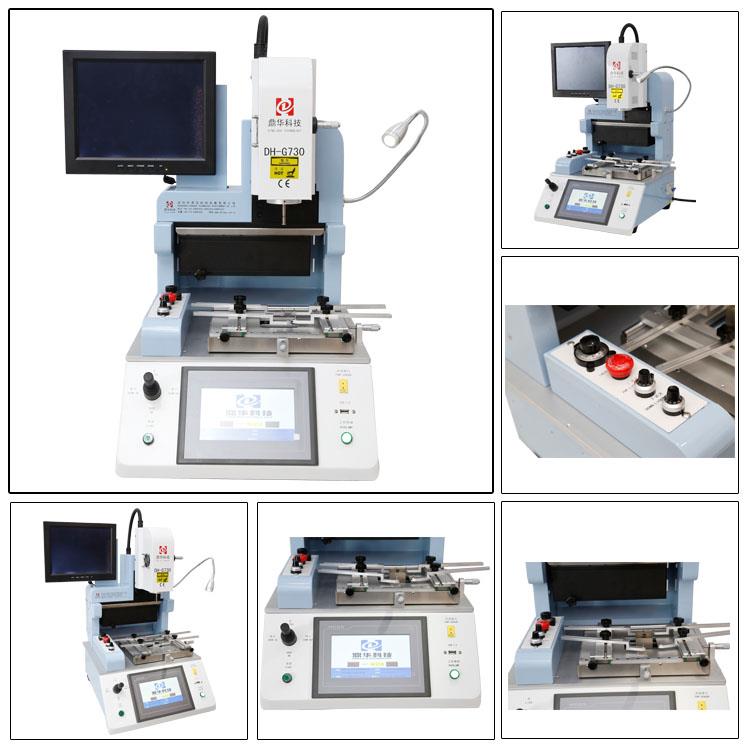

4.جزئیاتدستگاه اس ام دی تعمیر موبایل هوای گرم

5. چرا ما را انتخاب کنیددستگاه اس ام دی تعمیر اتوماتیک موبایل?

6.گواهینامهدستگاه SMD تعمیر موبایل تراز نوری

7. بسته بندی و حمل و نقلتعمیر خودکار موبایل SMD Machine Split Vision

8. حمل و نقل ازدستگاه اس ام دی تعمیر اتوماتیک موبایل

ما دستگاه را از طریق DHL/TNT/UPS/FEDEX ارسال می کنیم که سریع و ایمن است. اگر شرایط دیگر حمل و نقل را ترجیح می دهید، لطفاً به ما بگویید.

9. شرایط پرداخت.

حواله بانکی، Western Union، کارت اعتباری.

پس از دریافت پرداخت، دستگاه را با کسب و کار 5-10 ارسال خواهیم کرد.

10. دانش مرتبط

تأثیر لایه پوشش سطحی (آبکاری) PCB بر طراحی:

در حال حاضر، روش‌های مرسوم تصفیه سطحی که به طور گسترده مورد استفاده قرار می‌گیرد، قلع اسپری با روکش طلا با روکش طلا OSP است.

ما می توانیم مزایا و معایب هزینه، جوش پذیری، مقاومت در برابر سایش، مقاومت در برابر اکسیداسیون و فرآیند تولید، حفاری و اصلاح مدار را با هم مقایسه کنیم.

فرآیند OSP: هزینه کم، رسانایی خوب و مسطح بودن، اما مقاومت در برابر اکسیداسیون ضعیف، برای حفظ مفید نیست. جبران حفاری معمولاً مطابق با {{0}}.1 میلی‌متر انجام می‌شود و عرض خط ضخیم مس HOZ با 0.025 میلی‌متر جبران می‌شود. با توجه به اکسیداسیون و گردگیری بسیار آسان، فرآیند OSP پس از تمیز کردن شکل‌دهی به پایان می‌رسد. هنگامی که اندازه تک قطعه کمتر از 80 میلی متر است، فرم قطعه باید در نظر گرفته شود. تحویل.

فرآیند آبکاری طلای نیکل: مقاومت در برابر اکسیداسیون و مقاومت در برابر سایش. هنگامی که برای شاخه ها یا نقاط تماس استفاده می شود، ضخامت لایه طلا بیشتر یا برابر با 1.3 میلی متر است. ضخامت لایه طلایی که برای جوشکاری استفاده می شود معمولاً 0 است.05-0.1m، اما لحیم کاری نسبی. فقیر. جبران حفاری مطابق با 0.1mm انجام می شود و عرض خط جبران نمی شود. هنگامی که ورق مس از 1OZ یا بیشتر ساخته شده باشد، لایه مسی زیر لایه طلای سطحی احتمالا باعث حکاکی بیش از حد و فروپاشی و لحیم کاری می شود. آبکاری طلا به کمک فعلی نیاز دارد. فرآیند آبکاری طلا به گونه ای طراحی شده است که قبل از اینکه سطح به طور کامل اچ شود، اچ می شود. پس از اچ کردن، روند برداشتن اچ کاهش می یابد. به همین دلیل است که عرض خط جبران نمی شود.

فرآیند طلای نیکل اندود الکترولس (طلای غوطه وری): مقاومت در برابر اکسیداسیون خوب، آنتالپی خوب، پوشش مسطح به طور گسترده در تخته SMT استفاده می شود، جبران حفاری مطابق با 0 ساخته می شود. 15 میلی متر، عرض خط ضخیم مس HOZ جبران می شود {{ 3}}.025mm، زیرا فرآیند غوطه وری طلا در بعد از ماسک لحیم کاری طراحی شده است، حفاظت از مقاومت در برابر اچ قبل از اچ مورد نیاز است و مقاومت اچ باید پس از اچ برداشته شود. بنابراین، جبران عرض خط بیشتر از ورق طلا است، بنابراین پس از مقاومت لحیم کاری، طلا رسوب می‌کند و اکثر خطوط بدون نیاز به غرق شدن طلا، پوشش ماسک لحیم را دارند. برای سطح وسیعی از پوست مسی، مقدار نمک طلای مصرف شده توسط صفحه طلای غوطه‌وری به طور قابل‌توجهی کمتر از ورق طلا است.

فرآیند پاشش صفحه قلع (63 قلع / 37 سرب): مقاومت در برابر اکسیداسیون، حساسیت نسبتاً بهترین است، صافی ضعیف است، جبران حفاری مطابق با 0 انجام می‌شود. 15 میلی‌متر، جبران عرض خط ضخامت مس HOZ 0 است. 0.025mm، فرآیند و غرق شدن پایه به طور مداوم، در حال حاضر رایج ترین نوع درمان سطح است.

با توجه به دستورالعمل ROHS اتحادیه اروپا، استفاده از شش ماده خطرناک حاوی سرب، جیوه، کادمیوم، کروم شش ظرفیتی، دی فنیل اتر پلی برومینه (PBDE) و بی فنیل پلی برومینه (PBB) رد شد و تیمار سطح یک اسپری قلع خالص را معرفی کرد. فلز مساسپری قلع خالص (مس نقره قلع)، نقره غوطه وری و قلع غوطه وری و سایر فرآیندهای جدید جایگزین فرآیند پاشش سرب و قلع.
