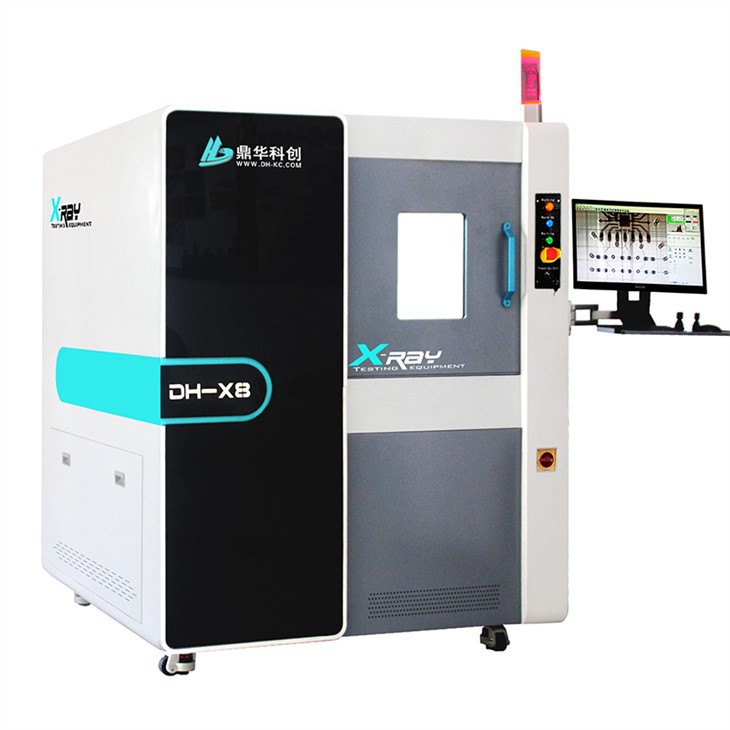

بازرسی دستگاه اشعه ایکس
بازرسی دستگاه اشعه ایکس فرآیند استفاده از اشعه ایکس برای بازرسی اشیا یا مواد از نظر نقص یا ناهنجاری است. این روش معمولاً در صنایعی مانند تولید، هوانوردی و مراقبت های بهداشتی استفاده می شود.
شرح
بازرسی دستگاه اشعه ایکس
در تولید، بازرسی دستگاه اشعه ایکس برای بازرسی اتصالات جوش داده شده، قطعات ریخته گری و قطعات الکترونیکی استفاده می شود.
عیوب مانند ترک ها، حفره ها و آخال ها.
ویژگی:
- این تجهیزات الزامات کلی تست اشعه ایکس را برآورده می کند و کاربردهای گسترده ای دارد.
- منبع اشعه ایکس یک لوله اشعه ایکس محصور شده وارداتی، 90KV را اتخاذ می کند.
- طراحی با وضوح بالا بهترین تصویر را در یک بازه زمانی بسیار کوتاه به دست می آورد.
- ظرفیت بار تقریباً 10-20 کیلوگرم است، با سکوی بارگیری 580 * 570 میلی متر.
- موقعیت یابی مکان نما، انتخاب سریع مکان عکسبرداری.
- ناوبری و موقعیت یابی خودکار لیزری، انتخاب سریع محل عکسبرداری.
- تشخیص چند زاویه ای شیب دار تشخیص عیوب نمونه را آسان تر می کند، صفحه تخت لوله نور می تواند بچرخد
- ({0}} درجه)، که تصویر تشخیص را واضحتر و شهودیتر میکند.
پارامترهای سخت افزاری:
| منبع اشعه ایکس | مارک لوله نور | هاماماتسو |
| نوع لوله نور | منبع اشعه ایکس میکرو کانونی هدف بازتاب بسته | |
| ولتاژ لوله نور | 90 کیلو ولت | |
| جریان فوتوتوب | 10~200μA | |
| اندازه فوکوس | 5μm | |
| آشکارساز صفحه تخت | نوع آشکارساز | آشکارساز صفحه تخت دیجیتال با وضوح بالا (FPD) |
| نسبت وضوح | 85μm | |
| اندازه پلت فرم | 580*570 میلی متر | |
| حداکثر بار | 20 کیلوگرم | |
| محفظه ماشین | صفحه سربی داخلی | صفحه سربی به ضخامت 5 میلی متر |
| وزن | 1000 کیلوگرم | |
| بعد | 1440L*1530W*1820H | |
| قدرت و رطوبت | منبع تغذیه | 110~220V +/-10% 5A |
| قدرت نامی | 1000W | |
| دمای کاری | 25 +/- 3 درجه | |
| رطوبت | 50% RH±10% | |
| مقررات ایمنی | پنجره مشاهده شیشه سربی | شیشه سربی شفاف که می تواند جسم اندازه گیری شده را مشاهده کند |
| دوز تشعشع | با اتخاذ یک ساختار محافظ فولادی سرب، پنجره درب جلو از شیشه حاوی سرب ساخته شده است که در برابر تشعشع محافظت می کند. در هر موقعیتی که 20 میلی متر دورتر از جعبه باشد، نرخ معادل دوز تابش آزمایش شده کمتر یا مساوی 1 μSV/H است مطابق با استانداردها | |
| قفل امنیتی | دو کلید حد حساسیت بالا در موقعیت های باز شدن درب برای نگهداری و نگهداری تجهیزات تنظیم شده است. پس از باز شدن درب، منبع تشعشع به طور خودکار محافظت می شود و نمی توان آن را باز کرد | |
| دکمه توقف اضطراری | در کنار موقعیت عملیات قرار دارد، فشار دهید تا بلافاصله خاموش شود. | |
| پنجره قابل مشاهده | با یک پنجره قابل مشاهده و شفاف، به راحتی می توان وضعیت نمونه را مستقیماً از پنجره در حین کار تجهیزات مشاهده کرد | |
| محافظ لوله اشعه ایکس | تنها پس از خاموش کردن اشعه ایکس می توانید نرم افزار را برای سایر عملیات ها رها کنید |
نتایج بررسی شده:
ویدئوی نمایشی:
نحوه عملکرد بازرسی دستگاه Xray:
