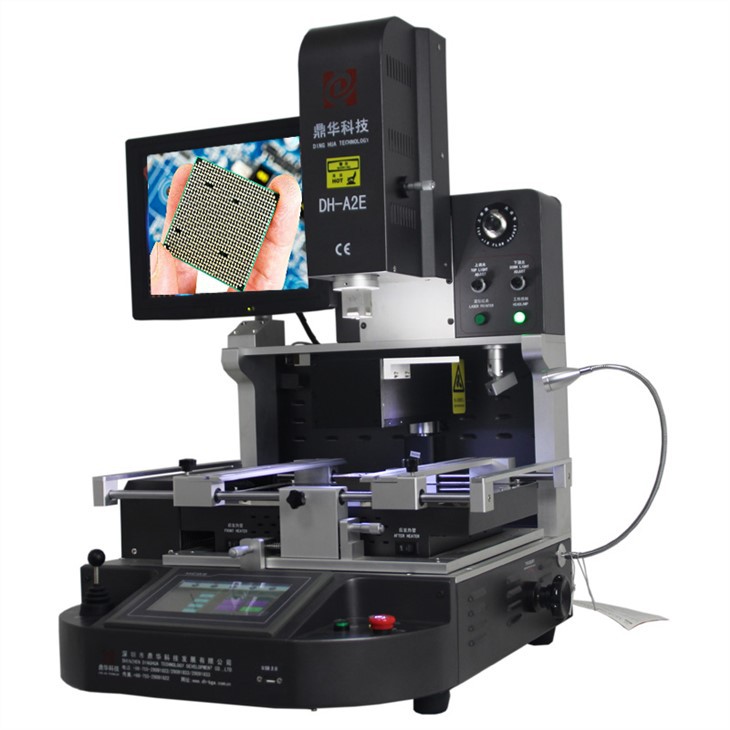

ایستگاه دوباره کاری خودکار BGA DH-A2E
1. ایستگاه دوباره کاری BGA تراز نوری کامل اتوماتیک.
2.هوای گرم و IR
3. نام تجاری: فناوری Dinghua
4. مزایا: میزان موفقیت بالای تعمیر.
شرح
ایستگاه دوباره کاری خودکار BGA DH-A2E
1.ویژگی های محصول Hot Air BGA Machine Rework Station
• میزان موفقیت بالای تعمیر در سطح تراشه. فرآیند لحیم کاری، نصب و لحیم کاری خودکار است.
• تراز راحت.
• شیشه سکوریت شده سرامیکی مادربرد را از تغییر شکل محافظت می کند.
• سه گرمایش دمای مستقل + تنظیم خودکار PID، دقت دما روی 1± درجه خواهد بود
• پمپ خلاء تعبیه شده، چیپ های BGA را بردارید و قرار دهید.
2. مشخصات هوای گرمایستگاه دوباره کاری خودکار BGA DH-A2E
3. جزئیات مادون قرمز DH-A2E خودکار BGA ایستگاه مجدد
4. چرا ایستگاه بازسازی خودکار BGA DH-A2E ما را برای موقعیت یابی لیزر انتخاب کنید؟
5. گواهی تراز نوری DH-A2E خودکار BGA ایستگاه دوباره کاری
6. لیست بسته بندیایستگاه بازسازی خودکار BGA دوربین CCD DH-A2E
7. حمل و نقل لنز CCD DH-A2E خودکار BGA ایستگاه مجدد
ما دستگاه را از طریق DHL/TNT/UPS/FEDEX ارسال می کنیم که سریع و ایمن است. اگر شرایط دیگر حمل و نقل را ترجیح می دهید،
لطفا در صورت تمایل به ما بگویید.
8. شرایط پرداخت.
حواله بانکی، Western Union، کارت اعتباری.
پس از دریافت پرداخت، دستگاه را با کسب و کار 5-10 ارسال خواهیم کرد.
9. راهنمای عملیات برای DH-A2E خودکار BGA دوباره کار ایستگاه
10. برای پاسخ فوری و بهترین قیمت با ما تماس بگیرید.
Email: John@dh-kc.com
اوباش٪2fواتس اپ٪2fWechat٪3a ٪7b٪7b0٪7d٪7d
برای افزودن WhatsApp من روی لینک کلیک کنید:
https://api.whatsapp.com٪2fsend٪3fphone٪7b٪7b0٪7d٪7d
10. دانش مرتبط
مولفه SMT دارای اندازه و شکل دهانه شابلون است که مطابق با پد است و به صورت 1:1 باز می شود.
در موارد خاص، برخی از اجزای خاص SMT مقررات خاصی برای اندازه و شکل دهانه شابلون دارند.
2 قطعه SMT ویژه باز کردن شابلون 2.1 جزء CHIP: 0603 یا بیشتر جزء CHIP، به منظور موثر
جلوگیری از تولید دانه های قلع 2.2 اجزای SOT89: به دلیل فاصله کم پد بین پدها و اجزا،
ایجاد مشکلات کیفیت لحیم کاری مانند توپ های لحیم کاری آسان است. 2.3 جزء SOT252: از آنجایی که SOT252 دارای یک پد بزرگ است،
تولید مهره های قلع آسان است و کشش لحیم کاری مجدد باعث جابجایی زیادی می شود. 2.4IC: A. برای طراحی پد استاندارد،
یک آی سی با PITCH=0.65 میلی متر دارای عرض دهانه 90٪ از عرض پد و طول ثابت است. ب. برای طراحی پد استاندارد،
PITCH "{0}}mm IC، به دلیل PITCH کوچک، به راحتی پل می شود، حالت باز کردن شابلون دارای جهت طول یکسان است، باز شدن
عرض {{0}}.5PITCH و عرض دهانه 0.25mm است. 2.5 موارد دیگر: هنگامی که یک پد بیش از حد بزرگ است، معمولا یک طرف آن بزرگتر از 4 میلی متر است و
طرف دیگر کمتر از 2.5 میلی متر نیست، به منظور جلوگیری از تولید دانه های قلع و جابجایی ناشی از کشش، مش
باز کردن برای اتخاذ تقسیم بندی خطوط شبکه توصیه می شود. عرض شبکه 0.5 میلی متر و اندازه شبکه 2 میلی متر است که می توان آن را به طور مساوی تقسیم کرد
با اندازه پد الزامات شکل و اندازه دهانه شابلون چاپ: برای مونتاژ ساده PCB، فناوری چسب ترجیح داده می شود. در حال توزیع
ترجیح داده می شود. اجزای CHIP، MELF، SOT از طریق شابلون چاپ می شوند و IC برای جلوگیری از شابلون شدن استفاده می شود. اینجا فقط چیپ، MELF،
شابلون های چاپ SOT برای اندازه دهانه و شکل دهانه توصیه می شود. 1. دو سوراخ مورب باید در محل باز شود
مورب شابلون و نقطه FIDUCIAL MARK باید انتخاب شود. 2. دهانه ها نوارهای بلند هستند. روش بازرسی
1) دهانه را بررسی کرده و تور کشیده شده را با بازرسی چشمی وسط قرار دهید. 2) صحت باز شدن شابلون را از طریق موجودیت PCB بررسی کنید.
3) طول و عرض دهانه شابلون و صاف بودن دیواره سوراخ و سطح ورق فولادی را با
میکروسکوپ با قدرت بالا درجه بندی شده 4) ضخامت ورق فولادی با تشخیص ضخامت خمیر لحیم کاری پس از چاپ تأیید می شود.
یعنی نتیجه تایید می شود. نتیجه گیری فناوری طراحی شابلون نیاز به یک دوره آزمایش و کنترل دارد و کیفیت چاپ خوب است
کنترل می شود. PPM نقص کیفیت جوش SMT از حدود 1300ppm به حدود 130ppm کاهش می یابد. با توجه به توسعه
جهت بسته بندی قطعات الکترونیکی مدرن، الزامات بالاتر نیز در طراحی مش فولادی قرار می گیرد. موضوعی است که ما
نیاز به تمرکز بر روی آینده
