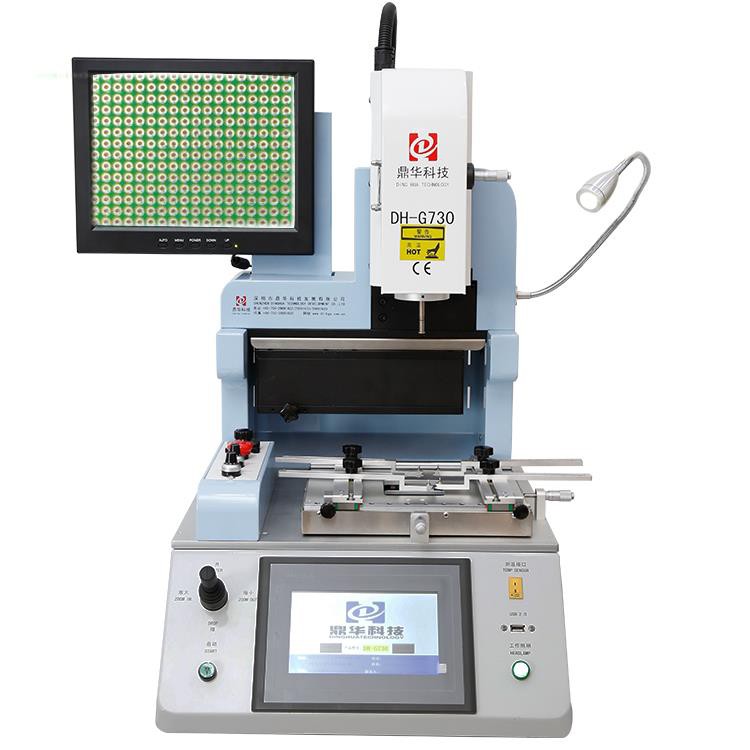

تلفن همراه ایستگاه اصلاح خودکار BGA
ایستگاه تعمیر تلفن همراه MOCHE REBABALLING دستگاه DH-G730 Side Machine ، که برای آیفون ، سامسونگ و هواوی و غیره استفاده می شود و و غیره تعمیر DH-G730 IC Rework برای تعمیر PCBA کوچک
شرح
تلفن همراه ایستگاه بازگرداندن خودکار BGA یک دستگاه اصلاح دقیق است که برای تجزیه و تحلیل خودکار ، تمیز کردن ، تراز کردن و مجدد تراشه های BGA (و سایر اجزای SMD) در مادربردهای تلفن همراه .}}}}}}}}}} طراحی شده است:
- گرمایش دوگانه (بالا و پایین ، اغلب با قبل از گرمای IR)
- سیستم های بینایی (CCD + لیزر) برای تراز دقیق
- کنترل دمای حلقه بسته
- انتخاب خودکار و توابع وانت خلاء
ایستگاه تعمیر تلفن تلفن همراه دستگاه شورش IC که برای آیفون طراحی شده است

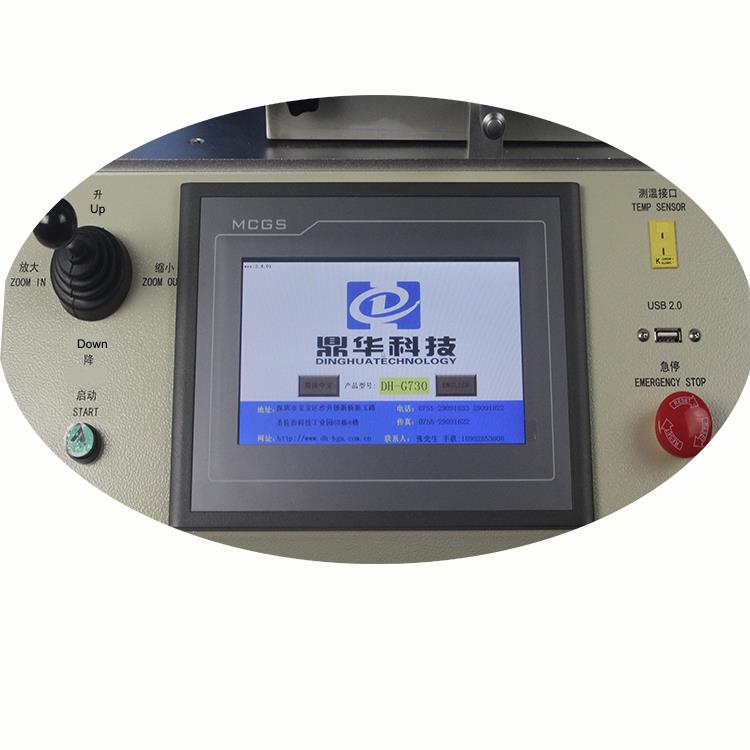

DH-G730 دستگاه سمت چپ . joystick ، عملکرد تنظیم جریان هوا بالا و کلید اضطراری و غیره برای آیفون ، سامسونگ و هواوی و غیره تعمیر {4.
سمت راست دستگاه ، سوئیچ ایمن برق ، چراغ LED LIGH.} station ایستگاه rework برای تعمیر PCBA کوچک .

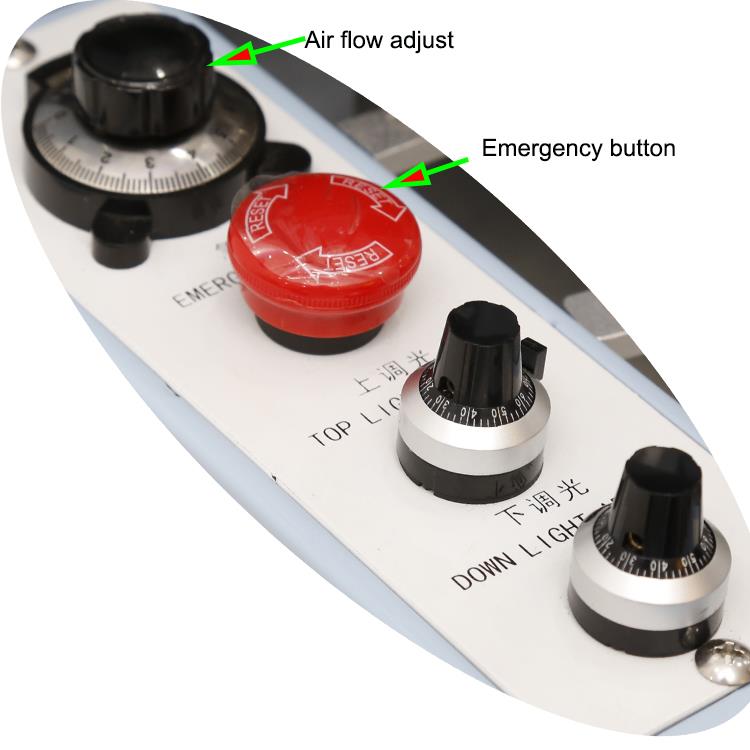

دکمه تنظیم جریان هوا ، کلید اضطراری و تنظیم چراغ برای لنزهای نوری CCD ، که برای تعمیر تراشه IC در iPhone {{1} استفاده می شود

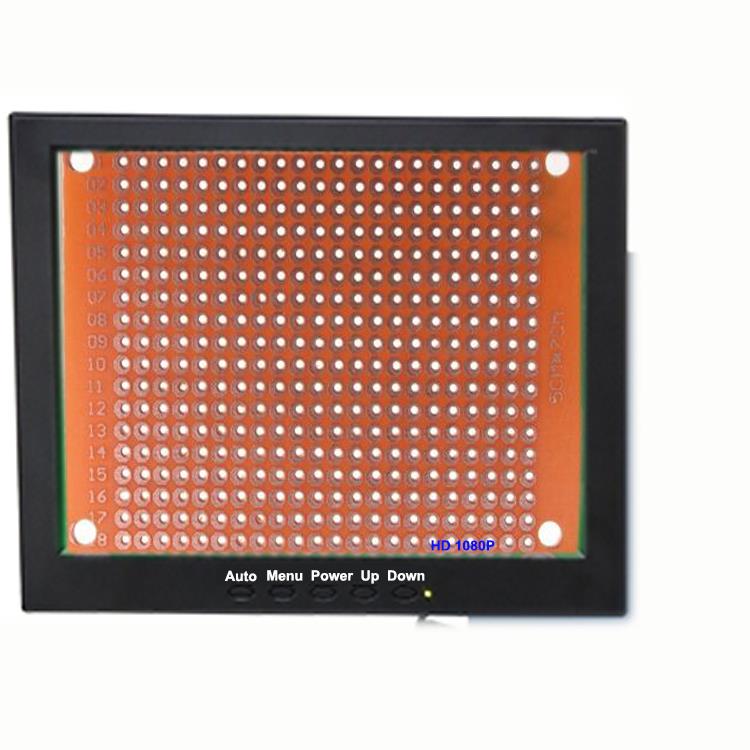

صفحه نمایش HD ، 1080p 15 اینچ ، بزرگنمایی/خارج از 200 بار ، که باعث می شود هر نقاط به وضوح دیده شود .
رابط کاربری آسان و راحت ، هنگامی که کتابچه راهنمای کاربر ، با استفاده از جوی استیک ها برای تنظیم تمام پارامترها ، فقط روی "شروع" کلیک کنید تا تمام کار . شروع شود
| قدرت کل | 2500W |
| بخاری | 1200W |
| بخاری پایین | 1200W |
| قدرت | AC110 ~ 240 ولت ± 10 ％ 50/60Hz |
| حالت عمل | دو حالت: دستی و اتوماتیک . |
| صفحه لمسی HD ، ماشین هوشمند ، تنظیم سیستم دیجیتال . | |
| لنز دوربین نوری CCD | 90 درجه باز/تاشو |
| صفحه نمایش نظارت | 1080P |
| بزرگنمایی دوربین | 1x - 220x |
| تنظیم دقیق میز کار: | 15 میلی متر رو به جلو/عقب ، 15 میلی متر ± راست/چپ ، |
| میکرومتر فوقانی برای تنظیم زاویه | 60 ͦ |
| دقت قرارگیری: | 0.01 میلی متر |
| موقعیت PCB | موقعیت یابی هوشمند ، PCB را می توان در جهت x ، y با "5 امتیاز پشتیبانی" تنظیم کرد+ |
| براکت V-Groov PCB + وسایل جهانی . | |
| روشنایی | نور کار لامپ تایوان ، هر زاویه قابل تنظیم |
| ذخیره مشخصات دما | 50 ،000 گروه ها |
| کنترل دما | سنسور K ، حلقه بسته ، کنترل PLC |
| دقت دما | ± 1 درجه |
| اندازه PCB | انواع مادربردهای تلفن همراه |
| تراشه BGA | 1x 1 - 80 x80 میلی متر |
| حداقل فاصله تراشه | 0.15 میلی متر |
| سنسور دمای خارجی | 1 قطعه |
| ابعاد | L500 × W460 × H640 میلی متر |
| وزن خالص | 37 کیلوگرم |
ویژگی ها:
1.رایانه های صنعتی تعبیه شده ، تنظیمات سیستم دیجیتال ، دو منطقه گرمایش مستقل ، سیستم دوربین CCD Panasonic ، رابط مکالمه صفحه نمایش HD ، کنترل PLC ، کنترل یکپارچه چند منظوره ، طراحی ارگونومیک ، لنز نوری تاشو ، شماره گذاری اختیاری ، ذخیره سازی و پروفایل دمای قابل انتخاب.}}}}}}}}
2.دو حالت عملکرد در سیستم: خودکار/دستی .
- حالت خودکار:به طور خودکار سربازان/Desolders BGA با یک دکمه .
- حالت دستی:به صورت دستی سر بالا/پایین را به سمت Solder/Desolder BGA با استفاده از Joysticks .
هر دو حالت با تراز نوری و موقعیت یابی لیزر ترکیب می شوند تا روند . را تکمیل کنند ، در عین حال ، خلاء داخلی باعث می شود تا تراشه BGA {{2} را انتخاب کنید.
3.توابع چندگانه: "موقعیت یابی سریع" ، "نگه داشتن دما" ، "سنسور فشار" ، "تجزیه و تحلیل دما فوری" ، "هشدار صوتی قبل از پایان گرم کردن" ، "تراز نوری بصری HD ،" کنترل دمای با دقت بالا ، نرخ تعمیر بالا ، پایداری بالا ، و غیره.}
4.با دقت بالا K-Type Thermocouple Close-Loop Control و PID سیستم جبران دمای دمای PID. مجهز به PLC ، ماژول های دما و یک واحد کنترل هوشمند ، از انحراف دما در درجه 1 درجه . علاوه بر این ، اتصال دهنده اندازه گیری دما را فراهم می کند و می تواند اتصال دما و تجزیه و تحلیل دما و تجزیه و تحلیل زمان واقعی را فراهم کند.
5.فیکسچر جهانی متحرک از آسیب PCB به اجزای محیطی جلوگیری می کند ، مناسب برای ترمیم انواع PCB {{0}
6.نورپردازی LED با قدرت بالا ، از روشنایی کافی کار می کند .} نازل های مغناطیسی در اندازه های مختلف ، ساخته شده از آلیاژ تیتانیوم ، به راحتی جایگزین و نصب می شود و در برابر تغییر شکل و زنگ زدگی . مقاومت می کند
7.6-8 بخش دما را می توان برای گرمایش بالا و پایین تنظیم کرد (حداکثر 16 بخش در کل) . از ذخیره سازی 50 ،000 منحنی دما پشتیبانی می کند ، که می تواند شماره گذاری شود ، اصلاح شود و در هر زمان برای BGA های مختلف . تجزیه و تحلیل منحنی ، تنظیم ، تنظیم ، تنظیم و تنظیم از طریق Touch SPLECRE در دسترس باشد.
8.هشدار صوتی 5-10 ثانیه قبل از پایان گرمایش به اپراتور یادآوری می کند که تراشه BGA را به موقع انتخاب کند .} پس از گرم کردن ، فن خنک کننده به طور خودکار فعال می شود. وقتی دما به دمای اتاق کاهش می یابد (<45℃), the cooling system stops automatically to prevent heater aging.
CE دارای گواهینامه . حفاظت مضاعف: نگهبان بیش از حد + عملکرد توقف اضطراری .
