دوربین اپتیکال Bga Rework Station

ایستگاه بازسازی دوربین نوری BGA

ایستگاه دوباره کاری پیشرفته DH-A4D، مورد استفاده برای تلفن ها، مک بوک، PCB کنترل کننده خودرو و PCB هوشمند هوش مصنوعی و غیره.

دارای نقطه لیزر عمودی، تغذیه کننده تراشه هوشمند، CCD نوری تمام اتوماتیک و ... توسط یک شرکت گروه استفاده شده است و

شرکت های بین المللی خارج از کشور مانند فاکسکان، گوگل، ولوو و غیره.

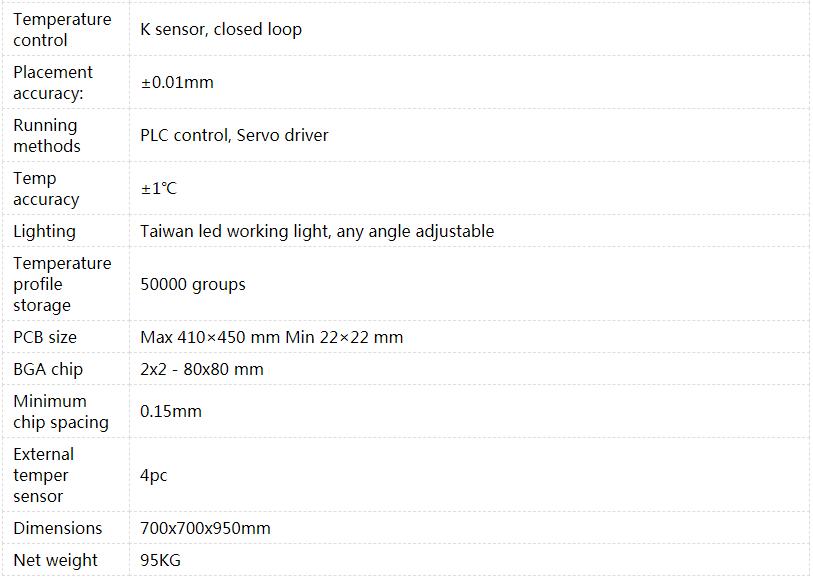

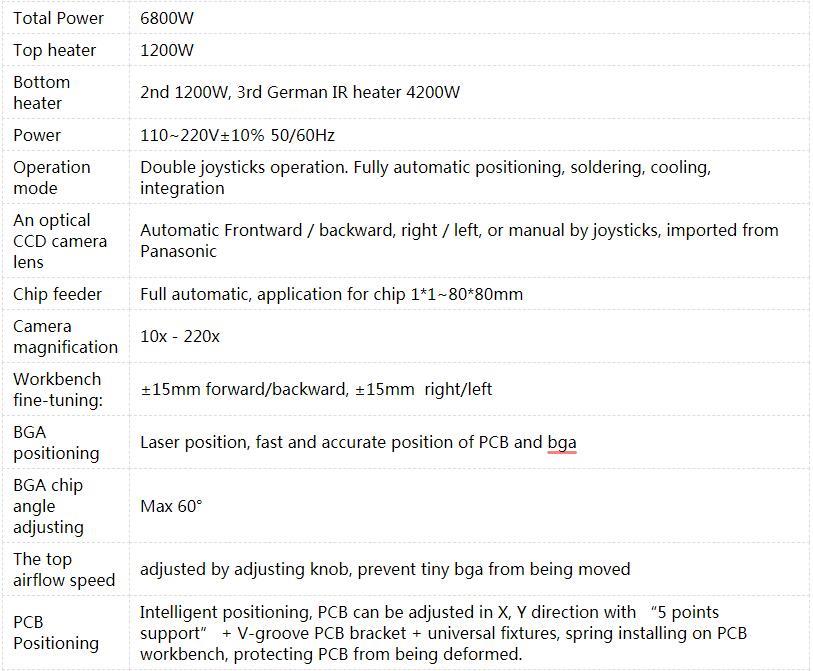

پارامتر محصول ایستگاه بازسازی دوربین نوری BGA

برخی از ویژگی های ایستگاه بازسازی دوربین نوری BGA

هد گرمایش هیبریدی 6800W بسیار کارآمد

گرمایش پایین مادون قرمز مساحت بزرگ در 3 منطقه گرمایش (4200 وات)

پیپت خلاء یکپارچه برای حذف و قرار دادن اجزا

قرارگیری بسیار دقیق با سنسور نیروی یکپارچه

دستیار بصری پیشرفته

قرار دادن قطعات به کمک کامپیوتر

کنترل فرآیند و مستندات را می توان در دستگاه ذخیره کرد یا با USB 2 صادر کرد.{1}}

مناسب برای استفاده در کارخانه، آزمایشگاه دانشگاه و غیره.

جزئیات محصول ایستگاه بازسازی دوربین نوری BGA

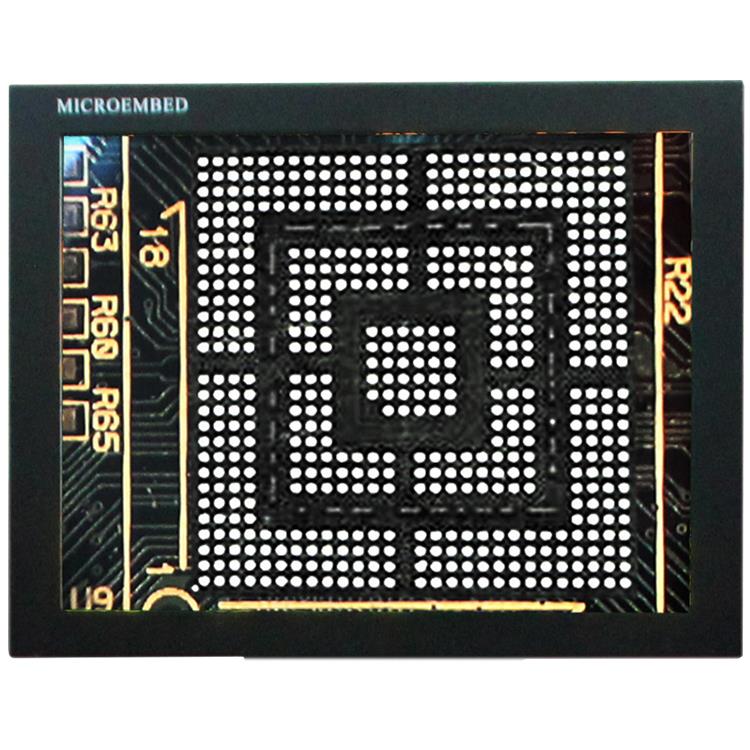

صفحه نمایش 15 اینچی، HD 1080P، جادوگر را می توان 10 ~ 220x بزرگنمایی یا کوچک کرد، برای نقاط PCB و تصویربرداری تراشه استفاده می شود.

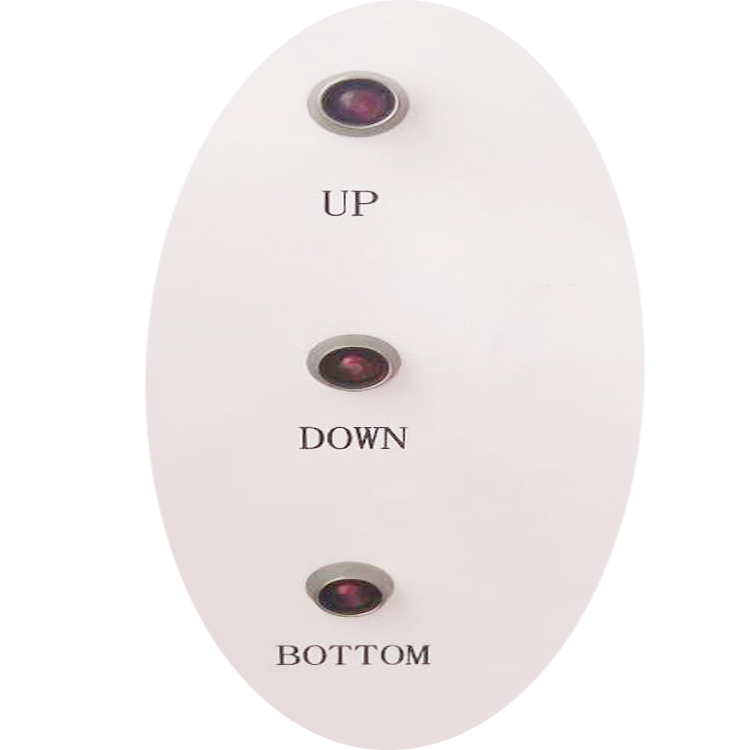

چراغ های نشان داده شده برای 3 منطقه گرمایش مستقل، زمانی که آنها گرم می شوند، چراغ ها به طور مداوم سوسو می زنند، تا زمانی که

درجه حرارت به آن رسیده است.

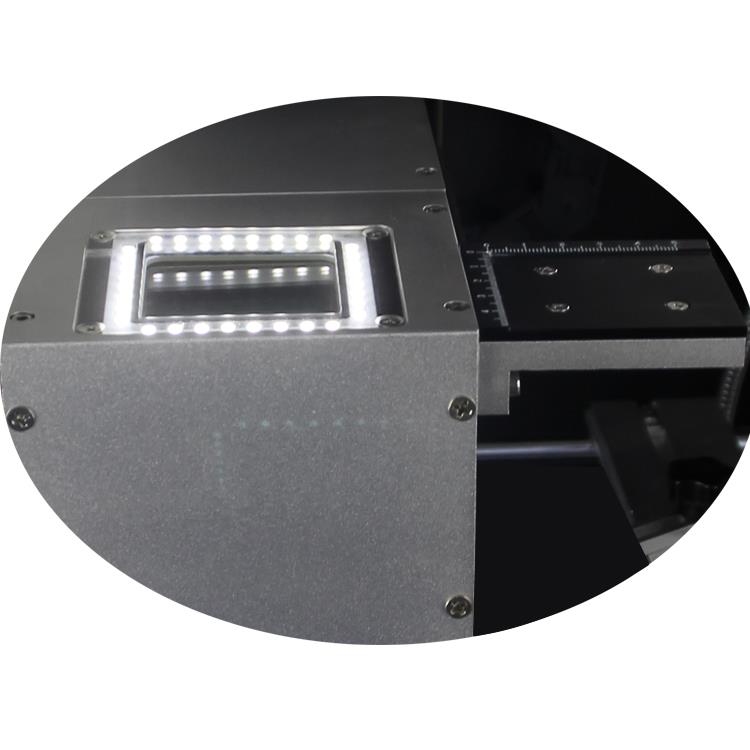

تغذیه کننده تراشه هوشمند و لنز CCD نوری تمام اتوماتیک، فیدر می تواند برای 1*1~80*80 میلی متر در دسترس باشد، لنز CCD نوری وارد شده از

پاناسونیک، با کیفیت بالا و بادوام، هم تغذیه کننده و هم CCD نوری می توانند به سمت جلو، عقب، چپ یا راست با هم کار کنند.

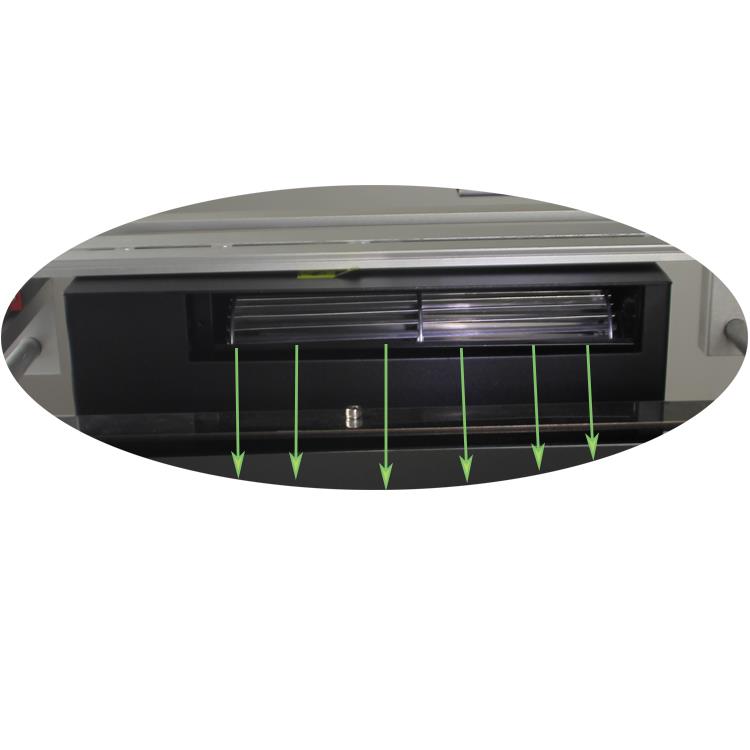

فن خنک کننده PCB پس از لحیم کاری یا لحیم کاری خنک می شود تا مطمئن شوید که می تواند در اسرع وقت به دمای عادی کاهش یابد.

اگر دکمه اضطراری را فشار دهید یا روی آن کار کنید، به طور خودکار برای خنک کردن کار می کند.

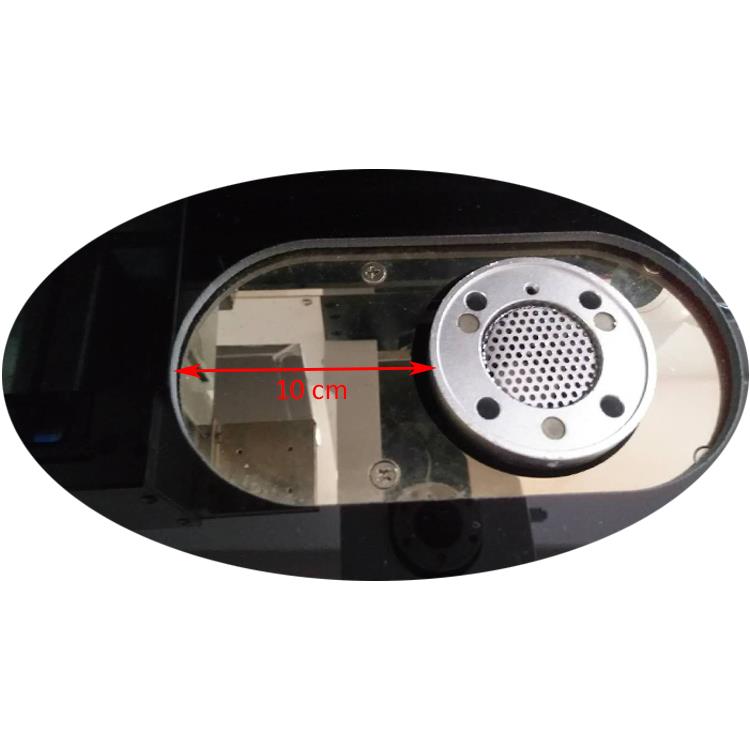

یک منطقه پیش گرم کننده IR متحرک، برای پیش گرم کردن PCB و تراشه دقیق بهتر است، کل منطقه IR را می توان به سمت راست یا چپ 10 سانتی متر منتقل کرد.

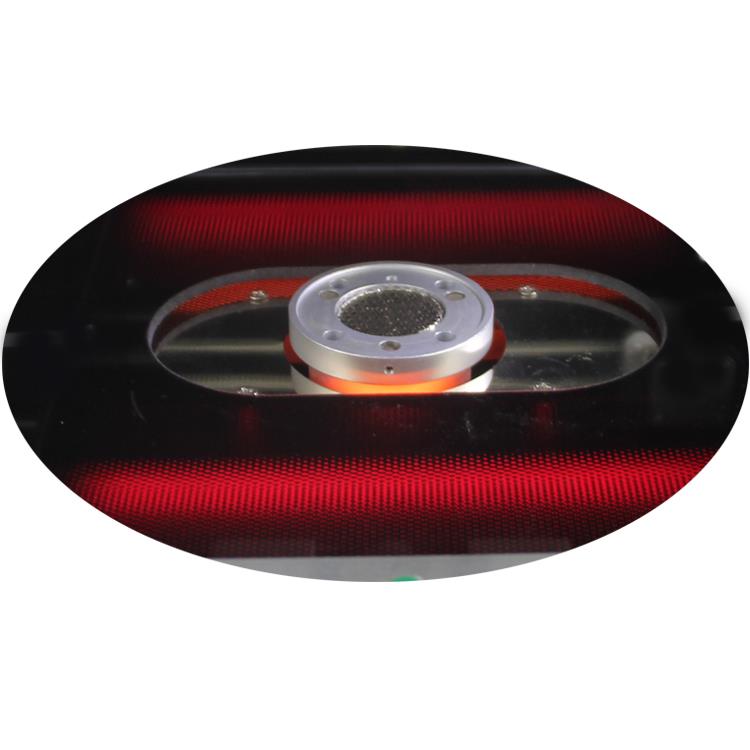

لوله های گرمایش فیبر کربن با محافظ شیشه ای پوشیده شده اند، نور تاریک به راحتی توسط PCB یا تراشه جذب می شود و محافظ شیشه ای

می تواند اجزای کوچک یا گرد و غبار را از داخل آن جلوگیری کند، بنابراین مطمئن شوید که داخل دستگاه شفاف است و 4 قطعه وجود ندارد.

لوله ها، که در صورت عدم نیاز، دو تای آنها را می توان خاموش کرد.

مشتریان ارزشمند ما که از ماشین های ما استفاده می کنند

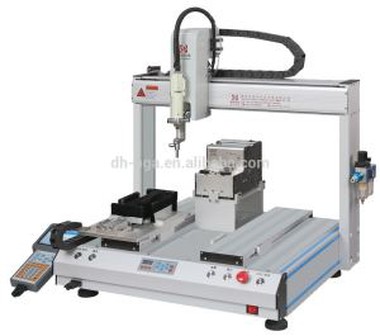

این مشتریان همانطور که در بالا ذکر شد از ایستگاه بازکاری BAG، دستگاه قفل پیچ خودکار یا ایستگاه لحیم کاری خودکار ما استفاده می کنند.

اگرچه، اپل و گوگل دستگاه های ما را در سازنده قرارداد خود خریداری می کنند.

ما حدود 100 حق ثبت اختراع داریم و در حال افزایش است، فقط برای تبلیغ محصولات جدید برای برآوردن نیازهای مختلف مشتریان

در زمینه های مختلف

حمل و نقل محصولات، خدمات و بسته بندی این ایستگاه بازسازی دوربین نوری BGA

1. قبل از تحویل، یک دستگاه حداقل 24 ساعت مانند وسیله نقلیه ای که در مسیر حرکت می کند یک تست ارتعاشی خواهد بود، فقط برای بررسی اینکه آیا دستگاه مشکلی پیش آمده است یا خیر، پس از آن، دستگاه به مدت 24 ساعت برای دیدن کار می کند. اگر طبیعی است

2. یک دستگاه در جعبه تخته چندلا بسته بندی می شود که داخل آن فوم است و با استفاده از میله های چوبی برای تعمیر آن، یک کتاب دستی و سی دی آموزشی در جعبه قرار می گیرد.

3. 3 سال گارانتی برای بخاری ها (آنها تنها مواد مصرفی در دستگاه هستند)، 1 سال برای کل دستگاه (2 سال برای توزیع کننده) و پشتیبانی مادام العمر برای ارائه فنی ماشین.

سؤالات متداول برای ایستگاه بازسازی BGA دوربین نوری

1. س: آیا می توانم چیزی را روی دستگاه طراحی کنم (تغییر دهم)؟

پاسخ: معمولاً اگر این دستگاه کارگاه ما باشد اشکالی ندارد، اما اگر دستگاه را دریافت کرده اید، نمی توانید بدون اجازه سعی کنید ساختار آن را تغییر دهید.

2. س: مراحل تعمیر BGA چیست؟

A: ابتدا اجزاء را حذف کنید. بعد، لحیم کاری باقیمانده را بردارید. هنگامی که تمام لحیم کاری اضافی را حذف کردید و BGA دوباره توپ شد، در نهایت لحیم کاری انجام می شود.

3. س: آیا سر بالایی دستگاه به سرعت پایین می‌آید و سپس تراشه و PCB می‌شکند؟

A: برای محافظت از PCB و تراشه از خرد شدن، یک دستگاه تست فشار داخلی در سر نصب وجود دارد. هنگامی که دستگاه تست فشار هر گونه فشاری را تشخیص داد، سر بالایی دستگاه به طور خودکار متوقف می شود.

4.Q: خلاء تعبیه شده در سر نصب، تراشه BGA را به طور خودکار پس از اتمام لحیم کاری جمع آوری می کند.

A: در طول فرآیند گرمایش، دما بسیار بالا است. پس از اتمام فرآیند گرمایش، آیا باید یک تراشه روی PCB انتخاب کنم؟

دانش در مورد ایستگاه بازسازی BGA دوربین نوری

ایستگاه های هوای داغ در مقابل IR Rework: تفاوت های اساسی

تفاوت اصلی بین ایستگاه های بازکاری هوای گرم و IR روشی است که با آن یک قطعه PCB را گرم می کنند. همانطور که از نام آنها پیداست، ایستگاه های هوای گرم از هوای گرم استفاده می کنند در حالی که ایستگاه های IR از اشعه مادون قرمز استفاده می کنند. در یک ایستگاه هوای گرم، یک سری نازل با اندازه های مختلف، گردش هوا را هدایت می کند و توزیع یکنواخت گرما را تضمین می کند. از سوی دیگر، سیستم‌های IR می‌توانند از یک بخاری سرامیکی ثابت، بخاری‌های نوع نور IR یا یک پرتو متمرکز استفاده کنند. ماشین‌های ارزان‌تر از یک بخاری سرامیکی برای تابش گرما استفاده می‌کنند. این IR درست نیست، اما تولیدکنندگان آن را به عنوان آن تبلیغ می کنند. ماشین‌های با قیمت متوسط ​​از نور IR استفاده می‌کنند و ممکن است از لوورها برای کنترل ناحیه گرم‌شده استفاده کنند. هم بخاری های سرامیکی و هم IR با لوورها همیشه کار خوبی برای تمرکز ناحیه گرم شده انجام نمی دهند. برای محافظت از آنها در برابر آسیب گرما، ممکن است لازم باشد قطعات اطراف BGA محافظ شوند. با پرتو IR متمرکز واقعی، می توانید به راحتی پرتو را از یک منطقه کوچک به یک منطقه بزرگ تنظیم کنید. قسمت‌های اطراف BGA تحت تأثیر قرار نمی‌گیرند و پرتو فوکوس بسیار دقیقی روی ناحیه‌ای که برای گرم کردن انتخاب می‌کنید دارد. یکی از مزیت های این نوع IR این است که مانند دستگاه های هوای گرم نیازی به خرید نازل های حرارتی مختلف ندارید. اشکال این است که چراغ‌های IR و پرتو IR ممکن است برخی از بخش‌های سبک‌تر یا نقره‌ای رنگ را گرم نکنند. ممکن است مجبور شوید یک نوار مشکی مخصوص بمالید تا قطعات گرم شوند.
